Ультразвуковой твердомер Т-У3
Универсальный ультразвуковой твердомер NOVOTEST Т-У3 –это модификация поставки универсального комбинированного твердомера NOVOTEST Т-УД3 с ультразвуковым датчиком и предназначен для измерения твердости металлов и их сплавов: конструкционных и углеродистых сталей, а также цветных металлов и сплавов, допустимых для ультразвукового метода с помощью пользовательских калибровок по известному образцу.
Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77. Твердомер применяет ультразвуковой метод измерения твердости (контрактно-импендансный) стандартизованный согласно ASTM A 1038, что позволяет, в отличие от динамического, в том числе работать и с объектами небольшого размера, изделиями с тонкой стенкой, сложной формы, поверхностных упрочненных слоев.
Комбинированный твердомер Т-У3 произведен в России и внесен в Госреестр средств измерения РФ (№75567-19).
Измерения твёрдости проводятся по следующим шкалам:
- стандартным шкалам твердости Виккерса HV;
- Бринелля HB;
- Роквелла HRC и HRB;
- Шора HS (предварительная калибровка не установлена);
- пользовательским шкалам.
Для получения наиболее точного и наглядного метода протоколирования итогов измерения фотографирования объектов можно сфотографировать объект контроля встроенной в прибор фотокамерой, чтобы в дальнейшем наложить на него измеренные значения твердости.
Большой цветной графический дисплей отображает информацию в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации. Возможно изменение цветовой схемы отображения информации. Устойчивость дисплея к низким температурам позволяет использовать прибор в любой климатической зоне и в любое время года. Есть функция прямой печати на подключаемый принтер. Герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками позволяет работать в цеховых и полевых условиях.
Особенности твердомера Т-У3:
- Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами
- 88 комбинаций материалов и шкал твердости (калибровок)

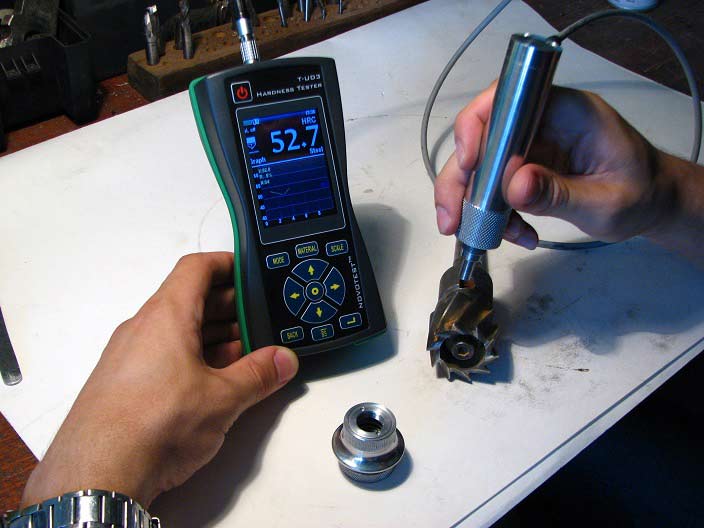

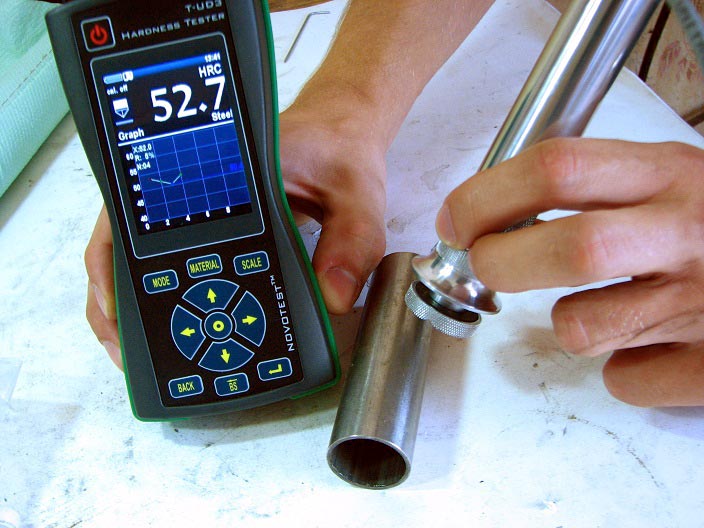

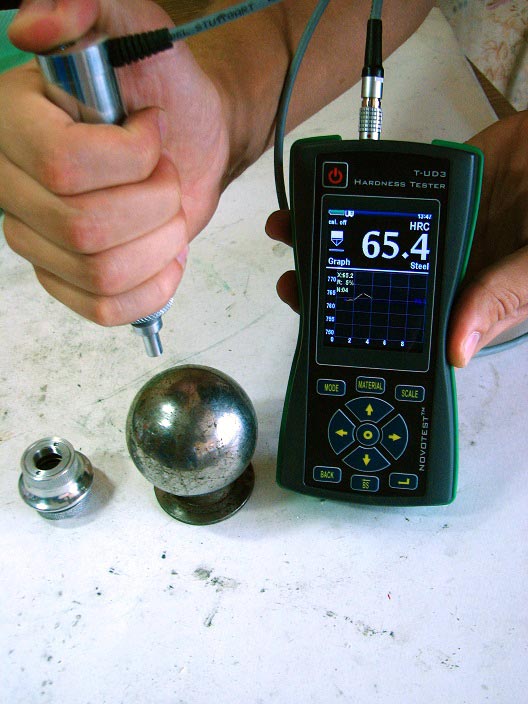

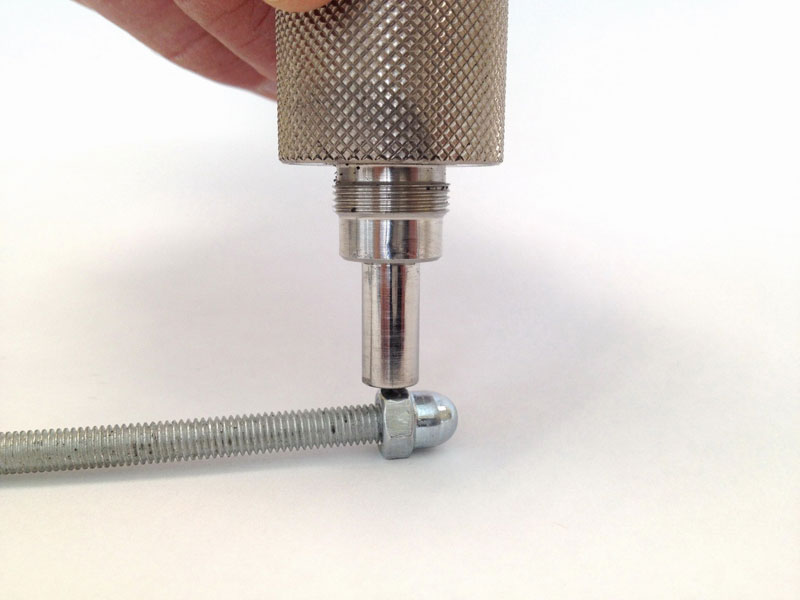

- специальная насадка для радиусных поверхностей
- дополнительно настраиваемые пользовательские шкалы и материалы
- отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения
- контроль твердости упрочненного поверхностного слоя изделия
- интуитивно понятный и удобный процесс измерения
- автораспознование датчика подключенного к прибору
- датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3)
- встроенная флэш-память, просмотр архива измерений
- настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков
- возможность резервного копирования настроек преобразователей на карту памяти прибора
- полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости
- наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам
- наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них
- широкий температурный диапазон использования твердомера
- противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам
- отображение на дисплее прибора состояния заряда батареи
- комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости
Твердомер стандартно комплектуется ультразвуковым датчиком У1 (50Н), по заказу, прибор может быть укомплектован специализированным ультразвуковыми преобразователем У1 (10Н) (либо второй датчик может быть поставлен дополнительно). С помощью указанных датчиков возможно решать самый широкий круг задач:
| Нагрузка | Модель преобразователя | Особенности | Основные применения |
| 50 Н (5 кг) | У1 (50 Н) | Основной тип преобразователя для измерения твердости большинства материалов. Чтобы начать измерение необходимо приложить нагрузку 5 кг (автоматически задается преобразователем). Средние требования к чистоте поверхности исследуемого изделия. | Различные цементированные и термообработанные изделия. Сюда можно отнести турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния. Такое измерение проходит в канавках, пазах, на зубьях и различных радиусных поверхностях. Кроме того, измерять можно на внутренней поверхности труб и отверстий, лопатках. |
| 10 Н (1 кг) | У1 (10 Н) | Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих особенно повышенные требования (отсутствие отпечатков). Например, шлифованные, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев. Чтобы начать измерения необходимо приложить нагрузку в 1 кг. Более высокие требования к чистоте поверхности по сравнению с У1 (50Н). | Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц. Также пилы, подшипники, боковые поверхности зубьев. Кроме того, используется для измерения твердости различных упрочняющих покрытий. Измерение проходит на внутренней поверхности труб, лопатках, внутри самих отверстий. |
Технические характеристики твердомера Т-У3
| Технический параметр | Значение |
| Диапазон измерения твердости: по Роквеллу, HRC по Бринеллю, НВ по Виккерсу, HV временного сопротивления (предела прочности), Мпа |
20 – 70 90 – 450 230 – 940 370 - 1740 |
| Основная погрешность измерения | +/- 1.5% (2 ед.) HRC; +/- 3% (10 ед.) HB; +/- 3% (15 ед.) HV |
| Направление измерения | В любом направлении - 360° |
| Шкалы твердости | Виккерса HV, Бринелля HB, Роквелла HRC, Роквелла HRB (предварительная калибровка не установлена), Шора HS (предварительная калибровка не установлена) |
| Материалы | Датчик ультразвуковой - предварительно откалиброван для стали. Дополнительные пользовательские материалы для калибровки по известному образцу (образцам) |
| Испытательная нагрузка | 1 кг (10 Н) и/или 5 кг (50 Н) |
| Сохранение измерений | Ограничено только объемом карты памяти |
| Связь с ПК | Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки) |
| Отображаемая информация | Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения. Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени. |
| Дисплей | Контрастный цветной LCD/TFT дисплей |
| Условия эксплуатации | Температура: от -20°С до +40°С; Влажность: 30%~80% |
| Размер прибора | 180 x 80 x 35 мм |
| Вес | Приблизительно. 0.2 кг (без датчика) |
| Питание | Три аккумулятора или батарейки типа АА |
| Время работы | Приблизительно 20 часов, режим автоматического отключения питания |
Требования к объекту контроля:
| Для ультразвукового датчика | |
| Шероховатость не более, Ra | 2,5 |
| Радиус кривизны не менее, мм | 5 |
| Масса, не менее, кг | 0,1 |
| Толщина не менее, мм | 1 |
Комплект поставки твердомера Т-У3
- электронный блок твердомера;
- ультразвуковой датчик У1;
- специальная опорная насадка для плоских и радиусных поверхностей;
- 3 аккумулятора с зарядным устройством;
- инструкция по эксплуатации;
- кабели;
- программа для ПК;
- транспортировочный кейс.
Дополнительные опции для заказа:
- свидетельство о поверке;
- аккумулятор;
- зарядное устройство;
- меры твердости.
