Импульсный рентгеновский дефектоскоп Арина Импульсные рентгеновские аппараты серии «Арина» используются для промышленного рентгеновского контроля. В настоящее время выпускаются модели: Арина-1, Арина-3, Арина-7, Арина-9. Приборы данной серии отличаются мощностью напряжения на рентгеновской трубке и подбираются исходя из максимальной толщины объекта и условий контроля. Приборы данной серии могут работать как направленным, так и панорамным методом. Дефектоскопы Арина разработаны в России и адаптированы для работы при температуре окружающей среды от -40 до +50 С°.

Импульсные аппараты «Арина» работают в более широком диапазоне рентгеновского излучения, сдвинутого в длинноволновую часть спектра, чем аппараты непрерывного действия. Это позволяет одним и тем же аппаратом, при постоянном напряжении на рентгеновской трубке, диагностировать как тонкие детали (от 4 мм), так и более толстые (до 30 мм и выше, в зависимости от модели). Например, для иридия 192, толщина образца может быть от 10 до 100 мм. Пройти обучение по радиографическому контролю можно в нашем аттестационном центре.

Вместе с этим, существует ряд ограничений, не дающих возможность использовать импульсные аппараты на особо ответственных объектах. Это связано с тем, что приборы данного типа не позволяют осуществлять плавную регулировку высокого напряжения и следовательно добиваться оптимальной радиационной контрастности, что в сочетании с большим размером фокусного пятна ограничивает их применение в атомной, авиационной и других отраслях предъявляющих повышенные требования к качеству радиационного контроля. Так же импульсные рентгеновские аппараты требуют длительного перерыва между очередными экспозициями и сравнительно частой замены рентгеновских трубок.

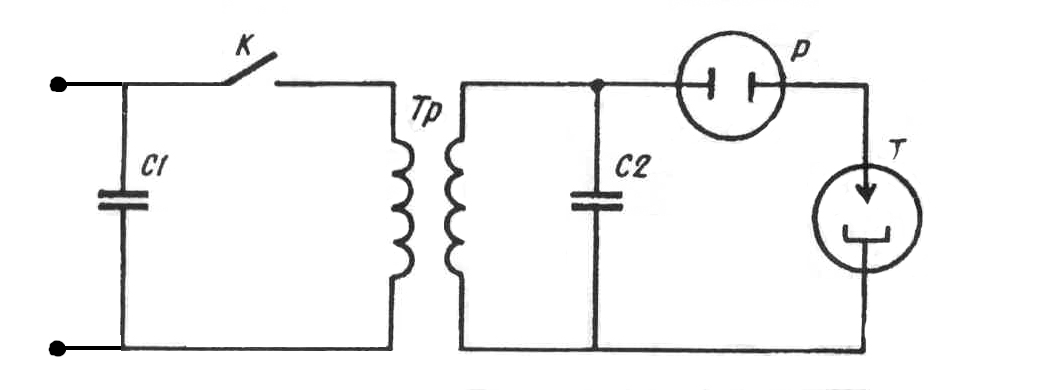

Принцип работы. Эквивалентная электрическая схема импульсного рентгеновского аппарата «Арина» приведена на фото, где: С1 - конденсатор, К - ключ (первичный коммутатор); Тр - импульсный трансформатор, С2 - разрядная емкость; Р – разрядник - обостритель, Т - рентгеновская трубка. При замыкании ключа К предварительно заряженный конденсатор С1 разряжается через первичную обмотку импульсного трансформатора Тр. При этом во вторичной обмотке возникает импульс высокого напряжения длительностью порядка 10-6с, заряжающий выходную емкость до 100-200 кВ в зависимости от типа аппарата. Разрядник - обостритесь преобразует энергию, накоплённую в емкости С2, в импульс высокого напряжения длительностью 10-8С, который поступает на рентгеновскую трубку Т.

В импульсных аппаратах из серии «Арина» используется рентгеновская трубка со взрывной электронной эмиссией. В качестве катода в трубке используется вольфрамовая фольга толщиной несколько микрон. Под действием импульса высокого напряжения очень короткой длительности кромка вольфрамового катода взрывается, образуется облако плазмы, которая является источником электронов. Далее идет ускорение электронов и их торможение, как и в трубках с накальным катодом.



Рентгеновский аппарат Арина-1

дефектоскоп Арина 1 Арина-1 это первая разработка в линейке приборов данной серии. Эта модель до сих пор востребована из-за своей бюджетной стоимости. Аппарат Арина-1 оснащен автономным питанием от никель-металлогидридного аккумулятора, встроенного внутрь прибора. Емкость аккумулятора обеспечивает непрерывную работу аппарата на протяжении 30- 40 минут (примерно 30- 40 снимков при частоте 500 импульсов для одной экспозиции). Допустима перезарядка аккумулятора до 500 раз, после чего требуется его замена, сменные аккумуляторы можно докупить отдельно.

Арина-1 работает как в панорамном так и в направленном режимах. Управление аппаратом производится при помощи выносного пульта, соединенного с рабочим блоком кабелем, длиной 20 м, обеспечивающим полную безопасность оператора. Небольшой вес аппарата дает возможность устанавливать его в любом положении перед исследуемой конструкцией.



Рентгеновский аппарат Арина-3

дефектоскоп Арина 3 Рентгеновский аппарат Арина-3 – новая модификация предыдущей модели. От Арины-1 ее отличает вдвое большая мощность при меньшем весе излучателя, который составляет около 5,5 кг. На сегодняшний день Арина-3 – самый легкий и самый маленький портативный рентгеновский аппарат данной серии. В аппарате используется рентгеновская трубка ИМА-320 D, дающая возможность как направленного так и панорамного контроля.

Использование аппарата Арина-3 наиболее эффективно при контроле изделий от 30 до 50мм. Для радиографического контроля в данном диапазоне толщин, как правило применяются высокочувствительные пленки в комбинации с флуоресцентными усиливающими экранами. При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина ОК уменьшается примерно в 2 раза



Рентгеновский аппарат Арина-7

дефектоскоп Арина 7 Отличается от других моделей увеличенным напряжением на рентгеновской трубке до 250 кВ, что позволяет использовать прибор для контроля металла толщиной до 40 мм. Контроль максимальных толщин достигается с применением высокочувствительной пленки в комбинации с флуоресцентными усиливающими экранами. При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина объекта контроля составляет 20мм

Вес излучателя Анира-7 составляет 7,9 кг. Конструктивно рентгеновский аппарат изготовлен таким образом, что может крепиться на различные приспособления, штативы и магнитные крепления. Как и все приборы данной серии Арина-7 работает в панорамном и направленном режимах.



Рентгеновский аппарат Арина-9

дефектоскоп Арина 9 Арина-9 самый мощный прибор данной серии. Металлокерамическая трубка рассчитана на работу при напряжении 300 кВ. Время непрерывной работы – 30 минут. Максимальная толщина просвечиваемого металла с применением высокочувствительной пленки в комбинации с флуоресцентными усиливающими экранами составляет 50 мм, без экранов примерно вдвое меньше. Как и все приборы данной серии Арина-7 работает в панорамном и направленном режимах.

Рентгеновский аппарат Арина-9 разработан с учетом недостатков предыдущих моделей. В данном приборе используется новая металлокерамическая трубка, обновленный разрядник - обостритесь и первичный коммутатор. От перегрева его предохраняет термореле, автоматически выключающее аппарат при достижении критической температуры масла в высоковольтном блоке. Сочетание данных элементов позволило снизить размеры и мессу прибора, но и увеличить ресурс его работы примерно в два раза по сравнению со всеми выпускаемыми в настоящее время моделями серии Арина.

Технические характеристики, заявленные производителем рентгеновских аппаратов серии Памир и Арина, приведены в следующей таблице:

Характеристики Арина-3 Арина-7 Арина-9 Памир-200 Памир-250 Памир-300
Амплитуда напряжения на рентгеновской трубке, кВ 180 250 300 200 250 300
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин, не менее, мкКл/кг (мР) 154 (600) 258,7 (1000) 309,7 (1200) 155 (600) 310 (1200) 387 (1500)
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм до 40 до 80 до 85 до 40 до 80 до 85
Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок, мм до 20 до 40 до 45 до 20 до 45 до 45
Диаметр фокусного пятна, мм 3 2,5 2,5 3 2,5 3
Напряжение питания однофазная сеть переменного тока (220 - 230) В, (50 ± 1) Гц батарея аккумуляторов (24 ± 3) В однофазная сеть переменного тока (220 ± 22) В, (50 ± 1) Гц, батарея аккумуляторов (12 ± 3) В однофазная сеть переменного тока (220 - 230) В, (50 ± 1), Гц батарея аккумуляторов (24 ± 3) В однофазная сеть переменного тока (220 ± 22) В, (50 ± 1) Гц, батарея аккумуляторов (24 ± 3) В
Потребляемая мощность, Вт, не более 150 250 300 300 250 300
Масса и габаритные размеры составных частей, не более
Рентгеновский блок масса, кг 5,5 7,9 8,1 5,0 7,0 7,8
длина, мм 425 515 520 405 437 460
ширина, мм 125 140 135 116 111 150
высота, мм 215 210 215 205 225 220
Пульт управления масса, кг 6,0 6,0
длина, мм 310 320
ширина, мм 260 260
высота, мм 150 160

Комплект поставки рентгеновских аппаратов серии «Арина»:

  • Высоковольтный блок рентгеновского аппарата
  • Пульт управления
  • Кабель соединительный
  • Кабель 220В
  • Кабель 24В
  • Комплект запасных частей
  • Руководство по эксплуатации
  • Упаковочная сумка

Дополнительные принадлежности:

  • Источник питания;
  • Запасной высоковольтный кабель с разъемами;
  • Запасные разъемы для пульта и р/а;
  • Приспособление ПАУК для крепления на трубе

Гарантия

Гарантийный срок составляет 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода изготовителя. Гарантийный ремонт проводится изготовителем оборудования, либо уполномоченным сервисным центром.

Дополнительные материалы:

Купить импульсный рентгеновский аппарат Арина можно по официальной цене производителя указанной в прайс-листе. Цена дефектоскопа Арина указана с учетом НДС. Смотрите так же разделы: Рентгеновские аппараты постоянного действия, Принадлежности для радиографического контроля, Аттестация лабораторий НК, Обучение специалистов по радиографическому методу.



Импульсный рентгеновский дефектоскоп Арина любой модиффикации можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
