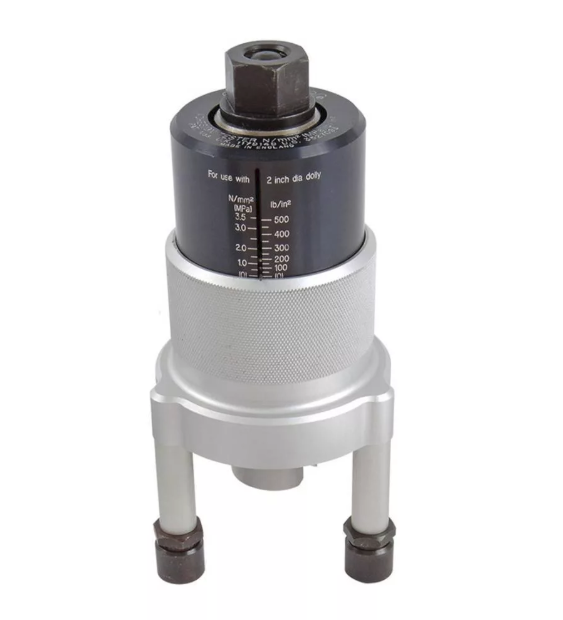

Адгезиметр Elcometer 106
Elcometer 106 - портативный прибор для определения адгезии лакокрасочных материалов методом отрыва по ГОСТ 32299-2013 (ISO 4624:2002). Принцип действия адгезиметра основан на измерении силы, требуемой для отрыва участка покрытия от материала основания. Помимо ЛКП прибор можно использовать для измерения адгезии изоляционных и порошковых покрытий, эпоксидной смолы, мебельного шпона, штукатурки, грунтовки и других однослойных и многослойных покрытий. Для измерения адгезии покрытий на бетоне разработана модификация Elcometer 106/6.
Широкий рабочий диапазон и дополнительные аксессуары дают возможность работы на вертикальных, изогнутых, тонких и толстых основаниях, включая трубы, бетон, пластик, дерево и другие волокнистые материалы. Инструкция по эксплуатации прибора примерно соответствует схеме, описанной в ГОСТ 32299-2013 и предусматривает следующие последовательные этапы:
- К измеряемому покрытию приклеивается тестовый элемент из комплекта поставки;
- После затвердевания клея захват прибора устанавливается на тестовый элемент;
- Опорный механизм адгезиметра упирается в поверхность покрытия или в поддерживающее кольцо, устанавливаемое на поверхность покрытия;
- При вращении ручки регулировки по часовой стрелке захват втягивается внутрь корпуса адгезиметра увеличивая силу отрыва;
- Одновременно с вращением ручки индикатор силы отрыва перемещается по шкале на корпусе прибора. В момент отрыва тестового элемента от поверхности покрытия индикатор показывает измеренную величину адгезии.
Адгезиметр Elcometer 106 внесен в Госреестр средств измерений (№35731-15). Методика поверки содержится в МП 015.Д4-15. Российское свидетельство о поверке и калибровочный сертификат производителя поставляются по заявке. Межповерочный интервал - 2 года. Кроме упомянутого ГОСТ 32299-2013 (ISO 4624:2002) адгезиметр Elcometer 106 соответствует требованиям европейских и международных стандартов EN 13144, EN 24624 и ISO 16276-1. Данный прибор так же внесен в табель технической оснащенности ОАО «АК «Транснефть». Производство Elcometer – Великобритания. Гарантия 1 год.
Существует 5 модификаций Elcometer 106 с разным диапазоном измерений и диаметром тестовых элементов. Элементы диаметром 40 мм используются для увеличения чувствительности при слабой адгезии как правило на волокнистых и шероховатых поверхностях. При использовании тестовых элементов диаметром 40 мм, показание на шкале надо поделить на 4.
Технические характеристики механического адгезиметра Elcometer 106 приведены в таблице
| Описание | Диапазон измерений | ||
| МПа (Н/мм²) | кг/см² | psi | |
| Механический адгезиметр покрытий Elcometer 106 – Шкала 5 | 0 – 0.2 | 0 – 2 | 0 – 30 |
| Механический адгезиметр покрытий Elcometer 106 – Шкала 1 | 0 – 3.5 | 0 – 35 | 0 – 500 |
| Механический адгезиметр покрытий Elcometer 106 – Шкала 2 | 0 – 7.0 | 0 – 70 | 0 – 1000 |
| Механический адгезиметр покрытий Elcometer 106 – Шкала 3 | 0 – 15 | 0 – 150 | 0 – 2000 |
| Механический адгезиметр покрытий Elcometer 106 – Шкала 4 | 0 – 22 | 0 – 220 | 0 – 3200 |
| Размеры: | Шкалы 1, 2, 5: 152 x 76 мм; Шкалы 3 и 4: 150 мм | ||
| Точность: | 15 % от показания | ||
| Диаметр упора: | 20 мм | ||
| Площадь упора: | 314 мм² | ||
| Вес набора брутто: | Шкала 1, 2 и 5: 2,1 кг; Шкала 3: 3,4 кг; Шкала 4: 3,6 кг | ||

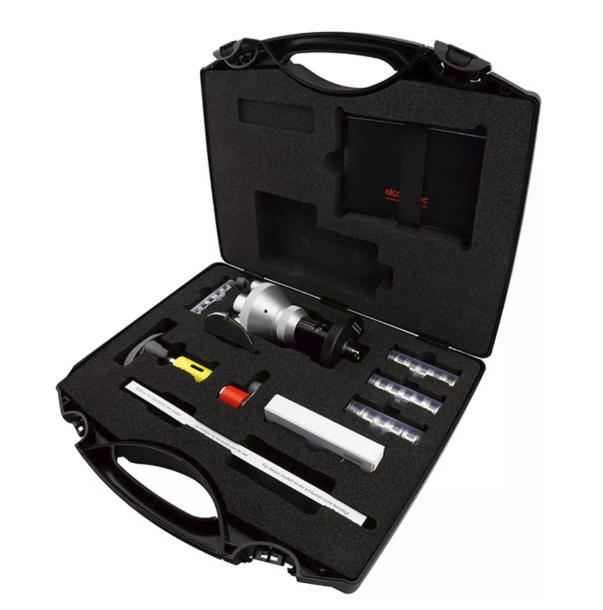

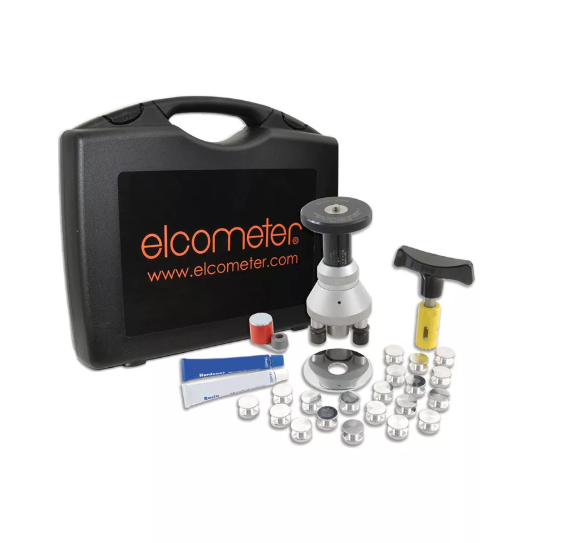

Комплект поставки:
- адгезиметр механический Elcometer 106;
- 20 упоров;
- эпоксидный клей Araldite;
- базовое поддерживающее кольцо;

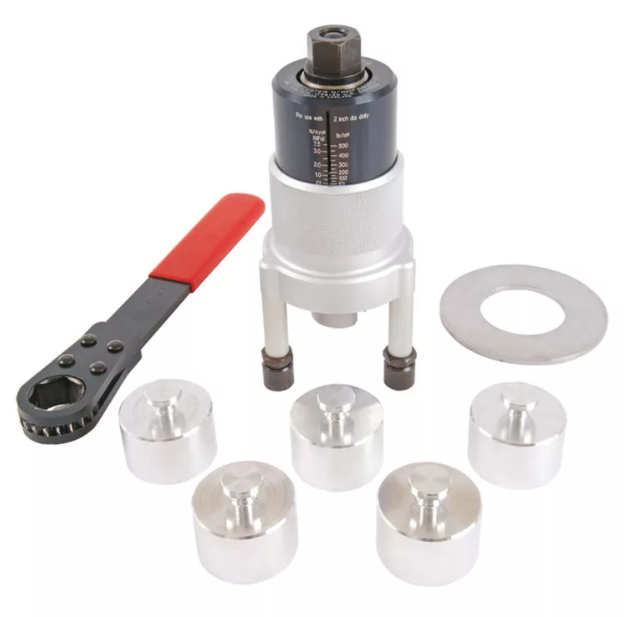

- ключ с трещоткой (Шкалы 3 и 4);
- магнитный зажим для упоров;
- резак для обрезки упоров;
- чемодан для переноски;
- инструкция по эксплуатации Elcometer 106;
- свидетельство о поверке / сертификат о калибровке (по заявке).
Дополнительные принадлежности:
- запасные упоры диаметром 20 мм (упаковка 10 шт.);
- запасные упоры диаметром 20 мм (упаковка 100 шт.);
- большие упоры диаметром 40 мм (упаковка 5 шт.);
- большое кольцо для упоров диаметром 40 мм;
- резак для обрезки упоров 20 мм.

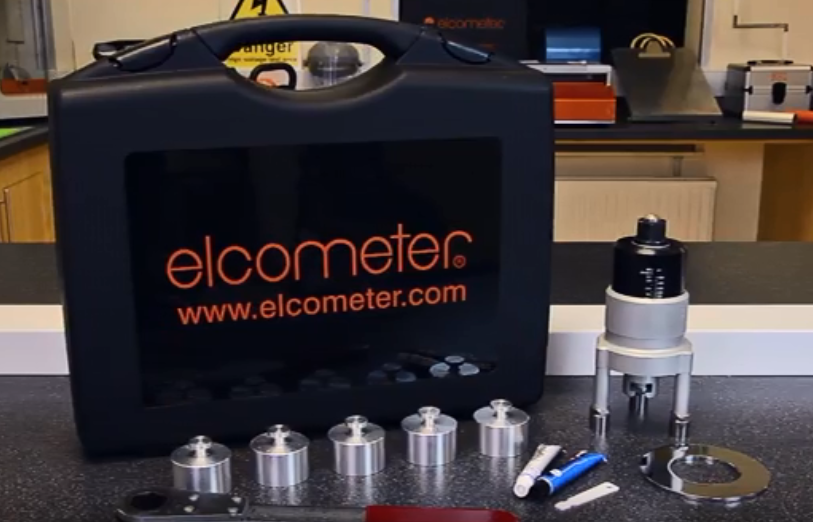

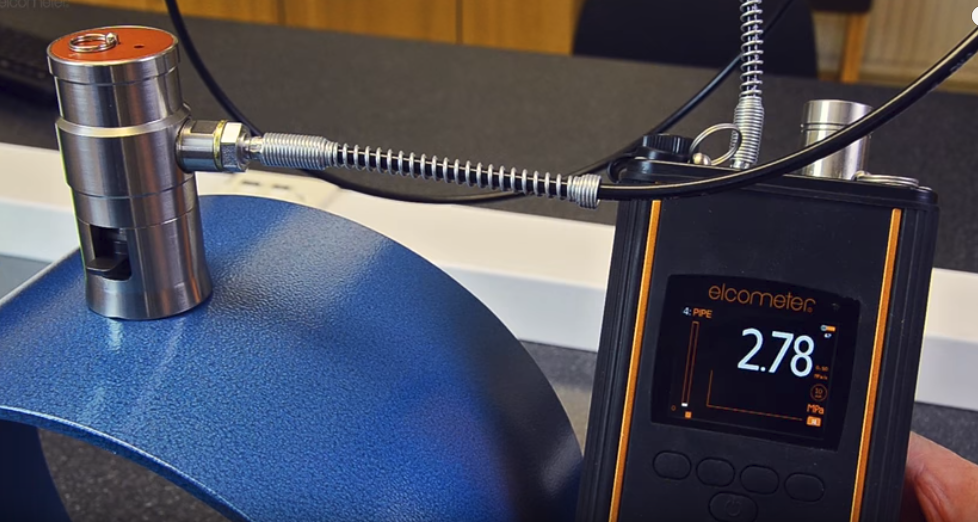

Видео – применение адгезиметров компании Elcometer
