Профилометр Mitutoyo Surftest SJ-310
Профилометр Surftest SJ-310 - компактный, портативный, простой в использовании прибор для измерения шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию - образующие цилиндрических поверхностей, отверстия, плоские поверхности. Surftest SJ-310 оснащен разнообразными функциями измерения и анализа. Действие прибора основано на механическом ощупывания неровностей профиля алмазным щупом и преобразования его колебаний в значения шероховатости микропроцессорным блоком. В качестве щупа используется алмазный наконечник радиусом 2 мкм. Профилометр Surftest SJ-310 применяется в цехах и лабораториях промышленных предприятий различных отраслей машиностроения, научно-исследовательских институтах, метрологических центрах. Изготовитель - японская компания Mitutoyo Corporation.
Большой (14,5 см или 5.7") цветной сенсорный-дисплей обеспечивает удобную и быструю работу с прибором и отличную визуализацию, а встроенный принтер, с помощью которого можно распечатать профилограмму, чтобы приложить к протоколу измерения. Встроенная память прибора может сохранять до 10 результатов. При использовании карты памяти до 10 000 результатов.
Серия Surftest SJ-310 выпускается в нескольких модификациях:
- Стандартная, с продольным ходом щупа: вперед-назад. Подходит для большинства задач.
- Тип S, с поперечным ходом щупа: влево-вправо. Удобен при измерениях шеек валов, канавок и фланцев;

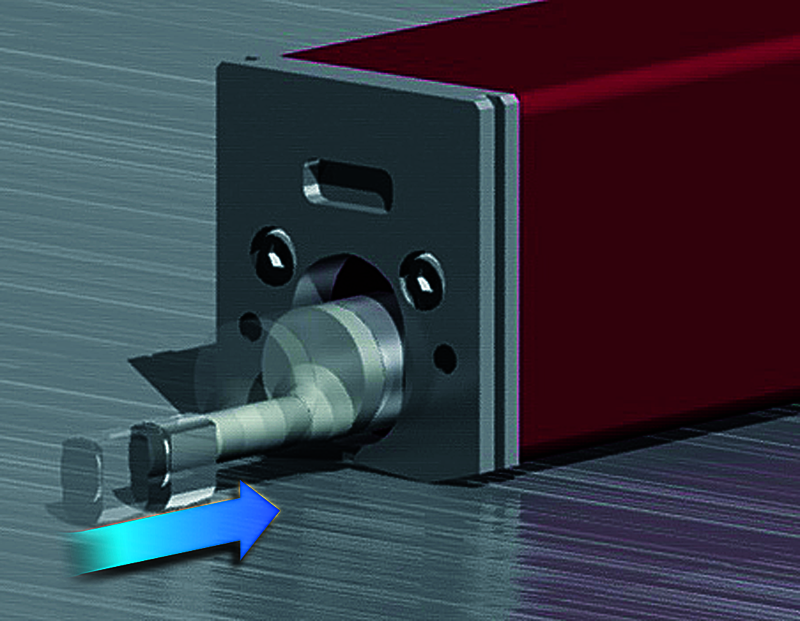

- Тип R, с приводом автопозиционирования - датчик находится в поднятом положении в состоянии покоя, поэтому он защищен от повреждения при вводе в зону измерения шероховатости.
Профилометр Mitutoyo SJ-310 может быть оснащен специальными датчиками для контроля малых отверстий Ø 2,8-4,5 мм, для измерения шероховатости зубьев шестерен и контроля внутри глубоких канавок. Так же производителем предлагается несколько приспособлений фиксации - магнитный короб, тиски и крепление.
Профилометры Mitutoyo Surftest серии SJ-310 внесены в Госреестр средств измерений РФ, свидетельство об утверждении типа № 30381-11. Методика поверки содержится в МП 30381-11. Межповерочный интервал 2 года. Основное средство поверки - эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78. Свидетельтсво о поверке в стандартный комплект не входит и поставляется по заявке. Помимо российского реестра, профилометры SJ-310 соответствуют требованиям европейских и международных стандартов - EN ISO, VDA, ANSI, JIS. Производство – Mitutoyo Corporation, Япония. Срок гарантии: 1 год. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.

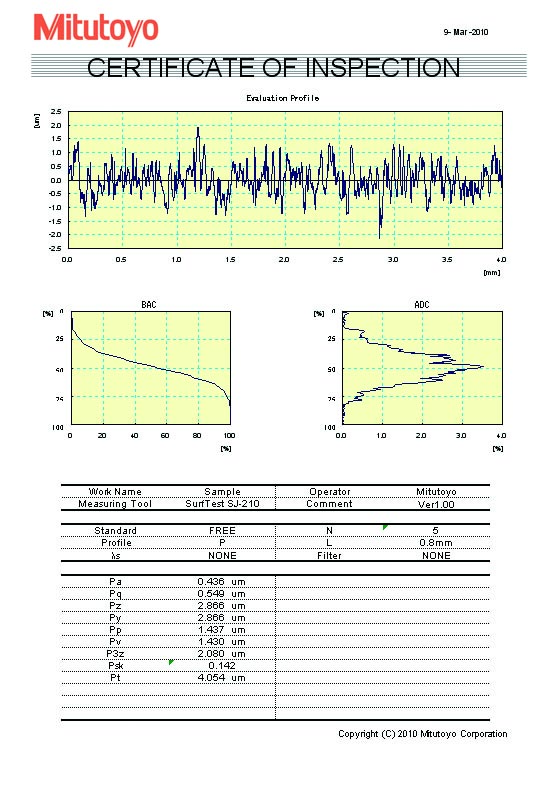

НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля (пример отчета).
Технические характеристики портативных профилометров Mitutoyo серии Surftest приведены в таблице:
| Характеристики | Surftest SJ-210 / SJ-210R / SJ-210S | Surftest SJ-310 / SJ-310R / SJ-310S |
Surftest SJ-411 | Surftest SJ-412 | Surftest SJ-500 / SJ-500P | Surftest SV-2100 / SV-2100P | ||||
| (0,75 мН) | (4 мН) | (0,75 мН) | (4 мН) | (0,75 мН) | (4 мН) | (0,75 мН) | (4 мН) | |||
| Диапазон: | 360 мкм | 800 мкм, 80 мкм, 8 мкм (до 2,4 мм с доп. щупом) | ||||||||
| Измерительное усилие: | 0,75 мН | 0,75 мН | 0,75 мН | 4 мН | 0,75 мН | 4 мН | 0,75 мН | 4 мН | 0,75 мН | 4 мН |
| Угол измерительного наконечника: | 60⁰ | 60⁰ | 60⁰ | 90⁰ | 60⁰ | 90⁰ | 60⁰ | 90⁰ | 60⁰ | 90⁰ |
| Радиус измерительного наконечника: | 2 мкм | 2 мкм | 2 мкм | 5 мкм | 2 мкм | 5 мкм | 2 мкм | 5 мкм | 2 мкм | 5 мкм |
| Масса: | 500 г | 1,7 кг | 6,7 кг | от 140 до 220 кг | ||||||
| Диапазон измерения: | 16 мм 4,8 мм (S-тип) | |||||||||
| Ход траверсы: | 17,5 мм; 5,6 мм (S-тип) | 25 мм | 50 мм | 100 мм | ||||||
| Скорость измерения: | Измерение: 0,25 мм/с; 0,5 мм/с; Возврат: 0,8 мм/с | 0,05; 0,1; 0,5; 1 мм/с | 0,02 - 5 мм/с | |||||||
| Длина кабеля: | 1 м | 1 м | ||||||||
| Метод измерения: | Индукционный способ | Индукционный способ | без опоры / с опорой | Безопорная дифференциально-индуктивная система измерения | ||||||
| Щуп: | Алмазный наконечник | Алмазный наконечник | ||||||||
| Радиус опоры: | 40 мм | 40 мм | ||||||||
| Профили: | Первичный профиль (Р), профиль шероховатости (R), DIN 4776 | Первичный профиль (Р), профиль шероховатости (R), DIN 4776, MOTIF | Первичный профиль (P), шероховатость (R), волнистость (W), MOTIF (R, W) и другие | |||||||
| Позиционирование: | ±1,5° (наклон), 10 мм (вверх/вниз) | ±1,5° (наклон), 30 мм (вверх/вниз) | ||||||||
| Диапазон отображения: | Ra, Rq: 0,01 мкм – 100 мкм Ry, Rz, Rt, R3z, Rvk, Rpk, Rk, Rp: 0,02 мкм – 350 мкм Vo: 0,000 – 10,00 (мм3/см2) S, Sm: 2 мкм – 4000 мкм Pc: 2,5/см – 5000/см Mr 1, Mr 2: 0 – 100% mr: 1 – 100% | Ra, Rq: 0,01 мкм - 100 мкм Ry, Rz, Rt, Rv, R3z, Rk, Rpk, Rvk, R, Rp, Rx, AR, W, Wx, Wte: 0,02 мкм - 350 мкм S, Sm: 2 мкм - 4000 мкм HSC, Pc: 2,5/cm - 5000/cm; Ppi: 6,35 - 12700/inch dc: - 350 мкм - + 350 мкм Lo: 0,1 мм - 99,999 мм mr, Mr 1, Mr 2: 0 - 100 % A1, A2: 0 - 15000 | ||||||||
| Дисплей: | Цветной ЖК-дисплей 6 см (2.4“) с подсветкой | Цветной ЖК-дисплей 14,5 см (5,7“) с подсветкой | Цветной ЖК-дисплей 19 см (7,5“) с подсветкой | |||||||
| Стандарты шероховатости: | DIN, ISO, ANSI, JIS | DIN, ISO, ANSI, JIS | EN ISO, VDA, JIS, ANSI и пользовательские настройки | |||||||
| Выборка длины: | SJ-210: 0,25 мм, 0,8 мм, 2,5 мм SJ-210R: 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм SJ-210S: 0,25 мм, 0,8 мм, 2,5 мм |
0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 8 мм или вход | ||||||||
| Количество базовых длин: | х 1, х 3, х 5, х L | х 1, х 3, х 5, х L | x 1, x 3, x 5, x L* (* = любое значение) | |||||||
| Цифровой фильтр: | 2CR-75%, 2CR-75% (с корректировкой по фазе) | 2RC-75%, 2RC-75% (фазовая коррекция), гаусс -50% | Гаусс, 2CR75, PC75 | Гаусс, 2CR75, PC75, RobustSpline | ||||||
| Длина отсечки: | lc: 0,25 мм, 0,8 мм, 2,5 мм, ls: 2,5 мкм, 8 мкм | λc: 0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм λs: 2,5 мкм; 8 мкм; 25 мкм | λc : 0.025 мм; 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм λs : 0.25 мкм; 0.8 мкм; 2.5 мкм; 8 мкм; 25 мкм; 80 мкм; 250 мкм; без отсечки λf : 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; без отсечки |
λc : 0.025 мм; 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; 80 мм λs : 0.25 мкм; 0.8 мкм; 2.5 мкм; 8 мкм; 25 мкм; 80 мкм; 250 мкм; без отсечки λf : 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; 80 мм; без отсечки |
||||||
| Питание: | Посредством преобразователя переменного тока (7,5 В 1,5 Вт пост.тока) встроенная или аккумуляторная батарея | Преобразователь пер. тока, аккумуляторная батарея | Переменный ток 220 В 50 Гц | Переменный ток 220 В 50 Гц | ||||||
| Допуск: | Верхний/нижний предел | Значения верхнего/нижнего предела для трех параметров | Цветная индикация верхнего и нижнего допуска | |||||||
| Интерфейс: | Интерфейс ввода-вывода RS-232 C, выход DIGIMATIC | Интерфейс ввода/вывода RS-232 C, выход DIGIMATIC, флэш-карта Compact | USB, Digimatic, RS-232C, ножной переключатель | |||||||
| Автоматический переход в спящий режим: | Автоматически, после 30 с. | Автоматически, после 5 мин. | ||||||||
Комплект поставки:
- Блок дисплея
- Стандартный привод или привод с авто позиционированием
- Стандартный щуп
- Соединительный кабель для подключения дисплея и привода,
- Насадка для плоской поверхности (для моделей SJ-310 и SJ-310 R),
- Насадка для цилиндрической поверхности (для моделей SJ-310 и SJ-310 R),
- Поддерживающие опоры (для моделей SJ-310 и SJ-310 R),
- Контактно-точечный адаптер (для модели SJ-310 S),
- V-образный адаптер (для модели SJ-310 S),
- Подставка для калибровки,
- Стилус для дисплея,
- Защитная пленка для дисплея,
- Бумага для принтера (5 рулонов),
- Чехол,
- Мера шероховатости поверхности (Ra 3 мкм для моделей SJ-310 и SJ-310 R, Ra 1 мкм для модели SJ-310 S),
- блок питания,
- крестовая отвертка,
- ремешок для стилуса,
- инструкция по эксплуатации,
- краткое руководство,
- гарантийный талон.
