Ультразвуковой дефектоскоп ТЕХНОСКАН

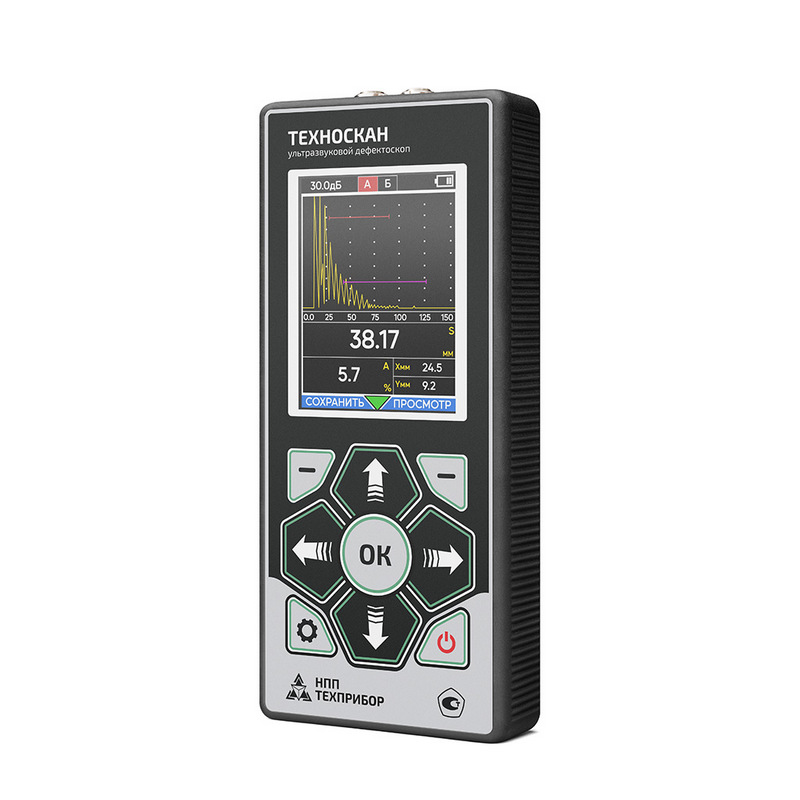

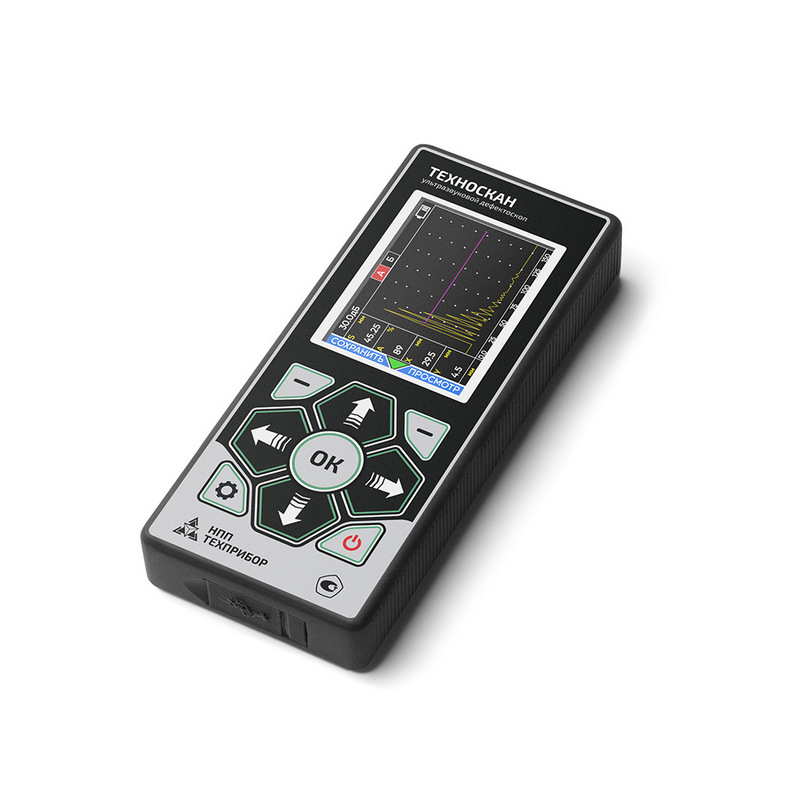

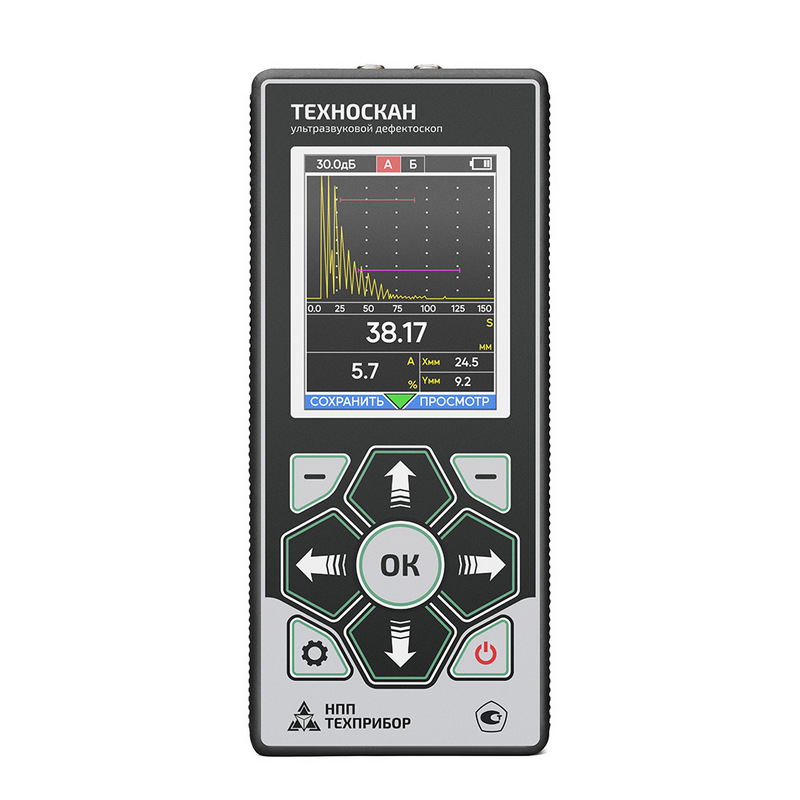

Ультразвуковой дефектоскоп ТЕХНОСКАН - портативный полностью цифровой ультразвуковой дефектоскоп общего назначения с массой менее 300 гр. представляет собой простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными. Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа:
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
- встроенный USB-C интерфейс;
- две независимые зоны контроля;
- встроенная коррекция V-образности для оригинальных толщиномерных датчиков;
- функция ВРЧ;
- большая память настроек и результатов контроля.
Технические характеристики дефектоскопа приведены в таблице
| Характеристика | Значение |
| Методы контроля | Классический |
| Дополнительные функции | ВРЧ |
| Развертка | мин.: 0 - 1,8 мкс (0-5 мм) макс.: 0 - 267 мкс (0-800 мм, сталь) |
| Диапазон скоростей | 1000 - 20 000 м/с |
| Задержка | от 0 до 347 мкс |
| Максимальная длина контролируемого материала (сталь) | до 800 мм (эхо-режим), до 1600 мм (теневой режим) |
| Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
| Зондирующий импульс | радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 2 числом периодов, с шагом 0,5 (половина периода частоты) |
| Частота повторений ЗИ | 400 Гц |
| Усилитель | широкополосный 0.5-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 92 дБ, с шагом 0.5 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | линейная с диапазоном до 20 дБ |
| Кривая Амплитуда-Расстояние (АРК) | нет |
| Детектирование | полное, радиосигнал (во всем диапазоне развертки) |
| Отображение сигналов на экране (визуализация) | А-скан |
| Дополнительная клавиша +dB | нет |
| Автоматическая калибровка задержки в призме | нет |
| Автоматическая калибровка диапазона контроля при заданной толщине шва |
нет |
| Автоматическая калибровка скорости УЗК | нет |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон |
| Функция АРД | нет |
| Цифровая фильтрация сигнала | нет |
| Аналоговая фильтрация сигнала | нет |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу "через 0" |
| Измерение амплитуды | - в процентах от высоты экрана; - в дБ относительно уровня порога в зоне. |
| Сравнение с сохраненным эталонным сигналом | нет |
| Поддержка стандарта контроля сварных швов AWS D1.1 | нет |
| Обработка изображения на экране после «заморозки» экрана | Статичная картинка |
| Дисплей | Цветной высококонтрастный, TFT 320 х 240 точек, (44 х 58 мм). Специальная функция для работы на ярком солнечном свете |
| Смена цветовых схем экрана под особенности зрения и условий освещенности |
да |
| Смена ориентации экрана | во всех 4х положениях |
| Язык меню | русский |
| Память | 900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; 1000 протоколов контроля с А-сканом |
| Интерфейс | USB |
| Разъемы преобразователей | 2 х Lemo 00 |
| Аккумулятор | встроенный, 3,7В/3,5А/ч |
| Время работы | до 20 часов |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 5В / 2,5А DC |
| Диапазон рабочих температур | от -25°C до +55°C |
| Размер (В x Ш x Д) | 155 мм x 65 мм x 28 мм |
| Масса | 0,3 кг с аккумулятором |
Комплект поставки:
- Блок электронный 1 шт.;
- Блок питания 1 шт.;
- Преобразователи ультразвуковые (по выбору) 3 шт.;
- Кабель подключения преобразователя 2 шт.;
- Кабель подключения к ПК 1 шт.;
- Руководство по эксплуатации 1 шт.;
- Монтажный чехол 1 шт.;
- Кейс для транспортировки и хранения 1 шт.
