Ультразвуковой дефектоскоп-томограф A1525 Solo

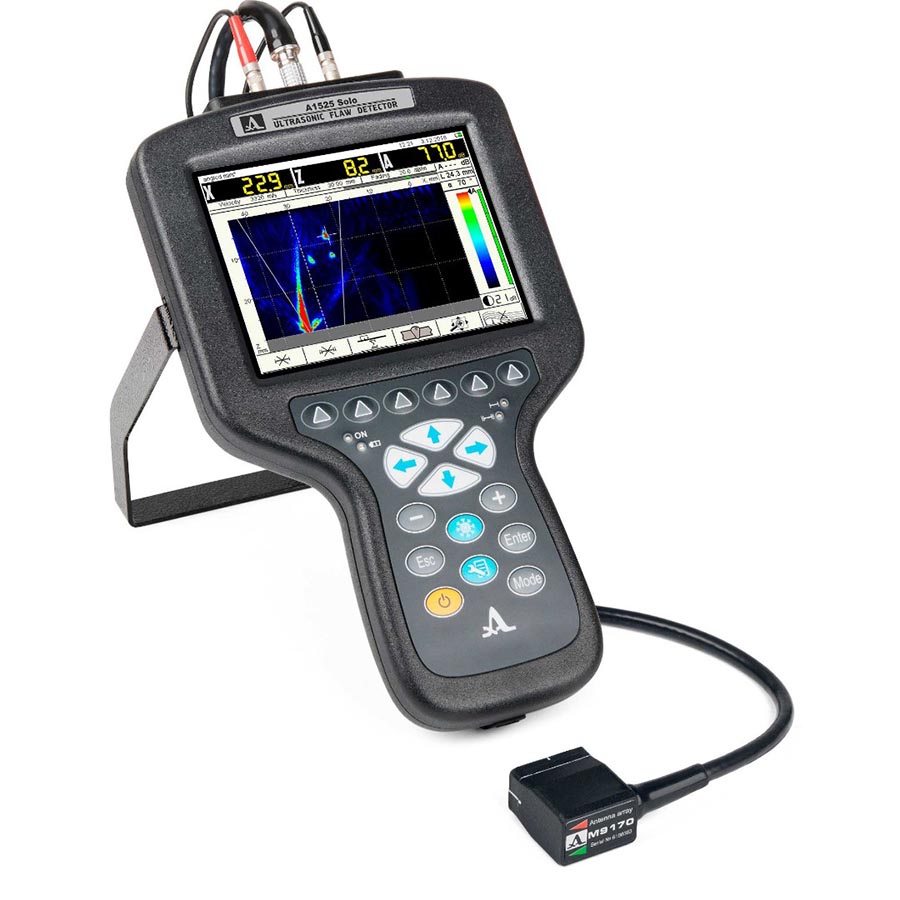

Ультразвуковой дефектоскоп-томограф A1525 Solo – это легкий и удобный в использовании прибор с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени. A1525 Solo может работать как в режимах томографа В-СКАН, так и классического дефектоскопа А-СКАН. Работа с прибором доступна специалистам любого уровня квалификации. Дефектоскоп-томограф A1525 Solo имеет небольшие габаритные размеры и вес, оснащен большим цветным TFT дисплеем сантибликовым покрытием и тачскрином.

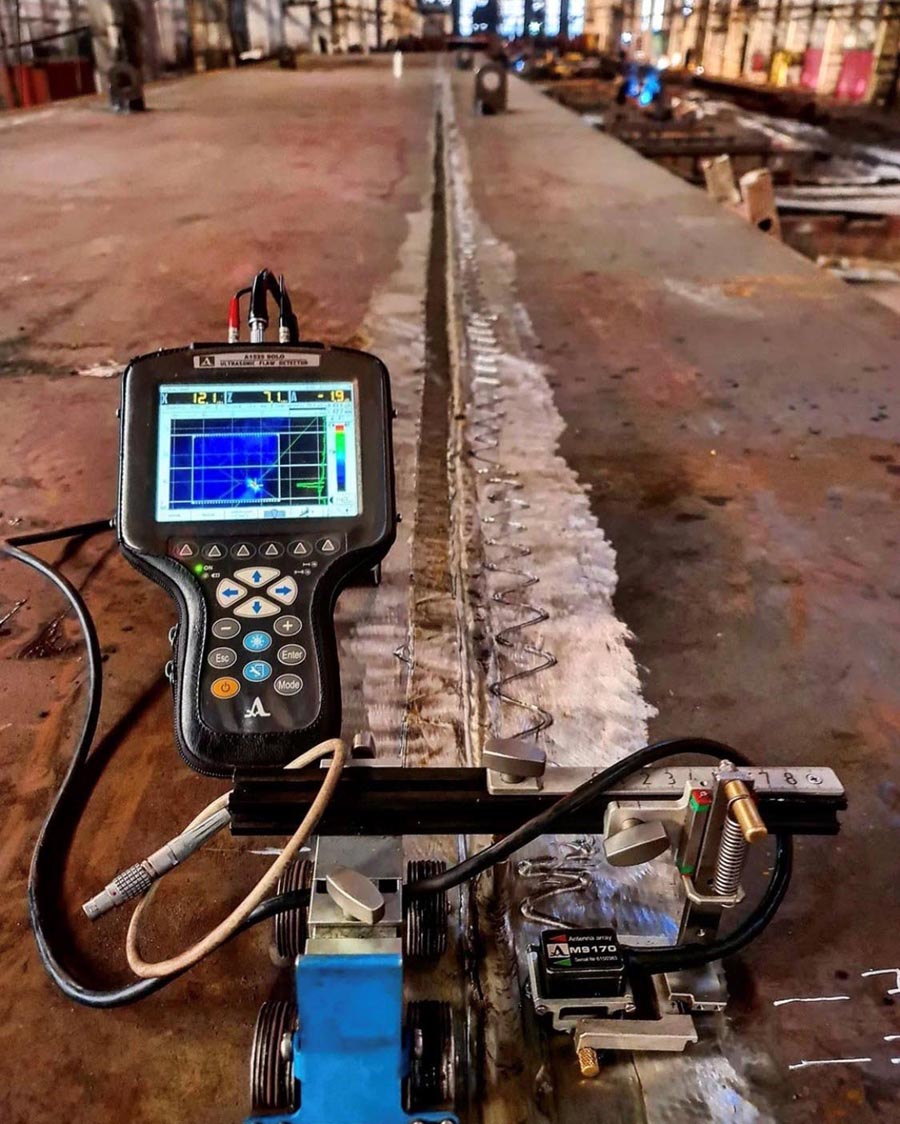

Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

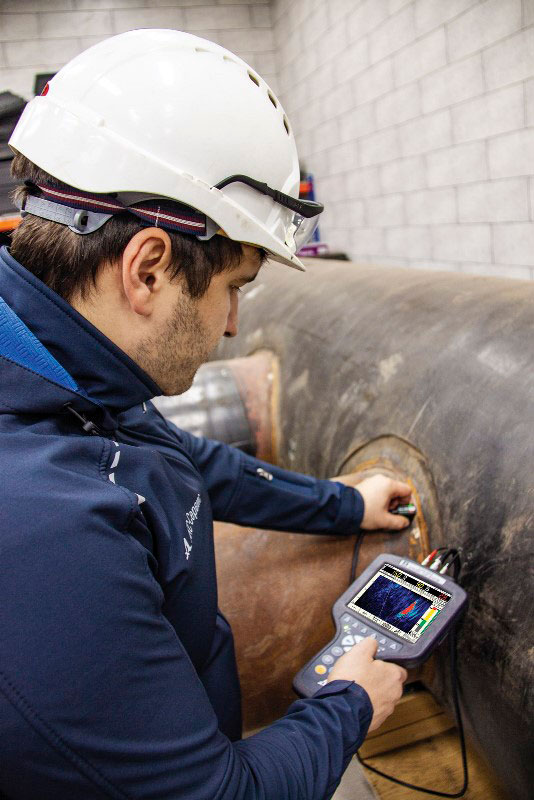

Ультразвуковой дефектоскоп-томограф A1525 Solo Ультразвуковой дефектоскоп-томограф A1525 Solo Ультразвуковой дефектоскоп-томограф A1525 Solo Ультразвуковой дефектоскоп-томограф A1525 Solo Ультразвуковой дефектоскоп-томограф A1525 Solo

Преимущества дефектоскопа-томографа A1525 Solo:

  • Доступная цена.
  • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
  • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
  • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
  • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
  • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта.

№ режима Символ Объект контроля Отражатель Озвучивание Назначение Томограмма
1 Символ полупространство "точечный" прямое Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью Томограф А1525
2 Символ плита, 10 < d ≤ 100 мм "точечный" прямое и отраженное Для плоскопараллельных изделий с известной толщиной Томограф А1525
3 Символ пластина, d < 10 мм "точечный" отраженное Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности Ультразвуковой дефектоскоп А1525
4 Символ плита или пластина, d < 100 мм плоскостный прямое и отраженное Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук Ультразвуковой дефектоскоп-томограф А1525
5 Символ плита или пластина, d < 100 мм объемный прямое и отраженное Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей томограф А1525

Ультразвуковой дефектоскоп-томограф А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.

Режим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д. После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана. В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Специализированное программное обеспечение INTROVIEW METAL обладает следующими функциональными возможностями для работы с сохраненными данными:

  • Двухмерное изображение В-Сканов (опционально С-,D-Скан)
  • Объемный строб для автоматического и ручного выделения (образмеривания) дефектов
  • Управление яркостью, положением строба
  • Наличие маски сварного шва
  • Автоматизирование создание отчета
  • Просмотр параметров, при которых произведен контроль
  • Документирование и архивирование данных
  • 3D построение объекта (опционально, в разработке)

Технические характеристики ультразвукового дефектоскопа-томографа A1525 Solo приведены в таблице:

Характеристики Значения
Размер томограммы 256 x 160 точек
Шаг реконструкции томограммы 0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука 1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 2 – 300 мм
Тип дисплея (разрешение) 5,7″ TFT (640 x 480)
Источник питания литиевый аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы от аккумулятора, не менее 6 ч
Габаритные размеры электронного блока 260 х 157 х 43 мм
Масса электронного блока 800 г
Диапазон рабочих температур от -20 до +55ºC

Видео A1525 Solo - ультразвуковой дефектоскоп-томограф в компактном исполнении


Подпишитесь на наш канал YouTube

Комплект поставки:

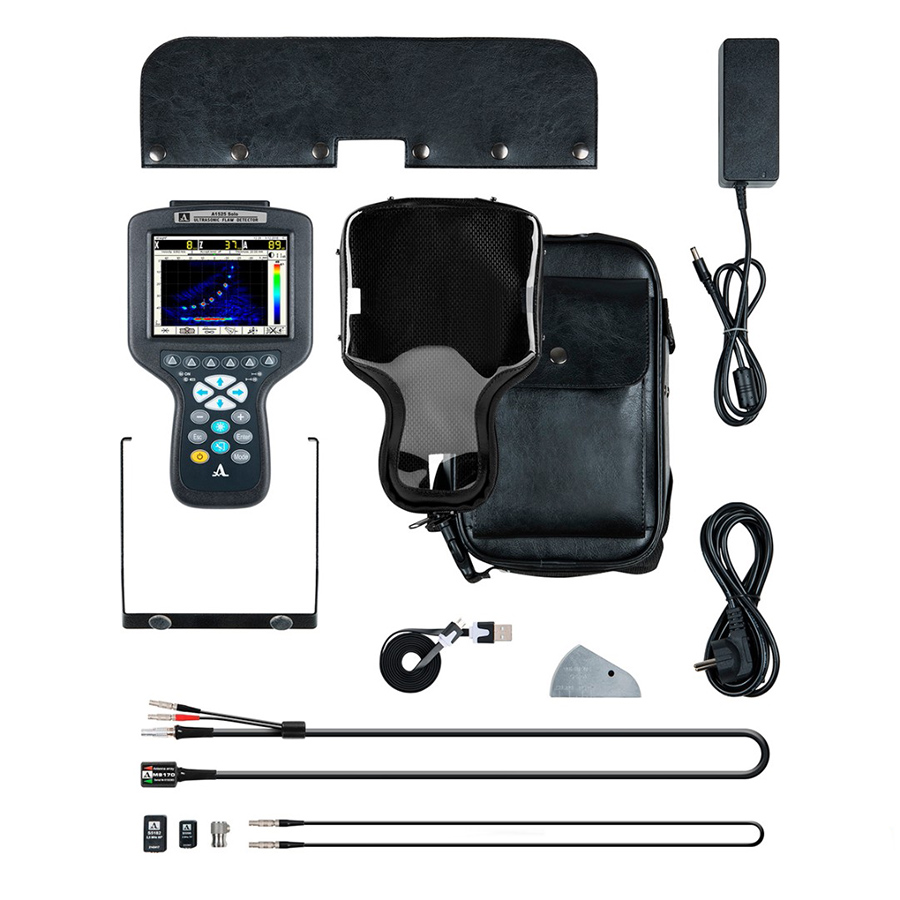

  • А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)
  • Антенная решетка M9170 4.0V60R26X10CS
  • Кабель LEMO-LEMO одинарный 1,2 м
  • Преобразователь S3568 2.5A0D10CL
  • Преобразователь S5182 2.5А65D12CS
  • Преобразователь S5096 5.0А70D6CS
  • Сетевой адаптер с кабелем 220 В - 15 В
  • Кабель USB A - Micro B
  • Компакт-диск с документацией и ПО
  • Калибровочный образец V2/25
  • Планшет D12
  • Чехол D12
  • Гель УЗ -30°C...+100°C, 0,1 кг

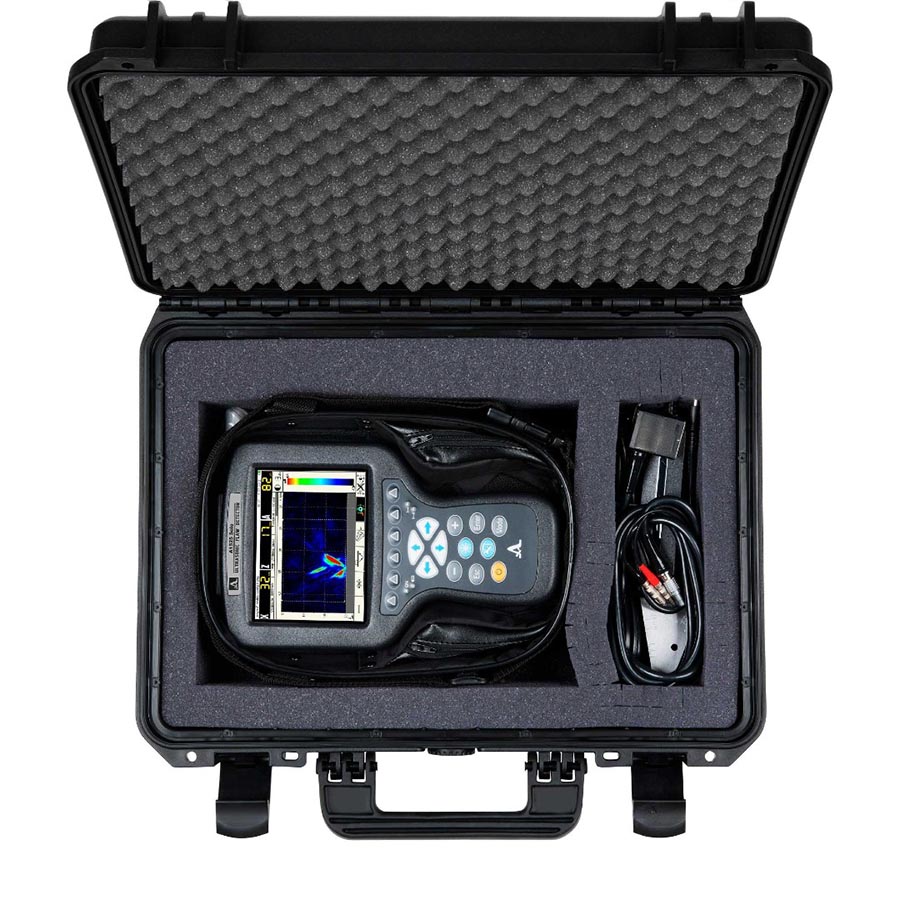

  • Жесткий кейс М20

Дополнительная информация

Купить ультразвуковой дефектоскоп-томограф A1525 Solo можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Ультразвуковой дефектоскоп-томограф A1525 Solo можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
