Литература по неразрушающему контролю
Плакаты предназначены для обучения и повышения квалификации специалистов неразрушающего контроля. Все плакаты печатаются на матовой бумаге формата А1 (594×841мм), плотность бумаги 150 г. Каждая серия плакатов, посвящена определенному методу неразрушающего контроля. В настоящее время выпущены следующие серии:

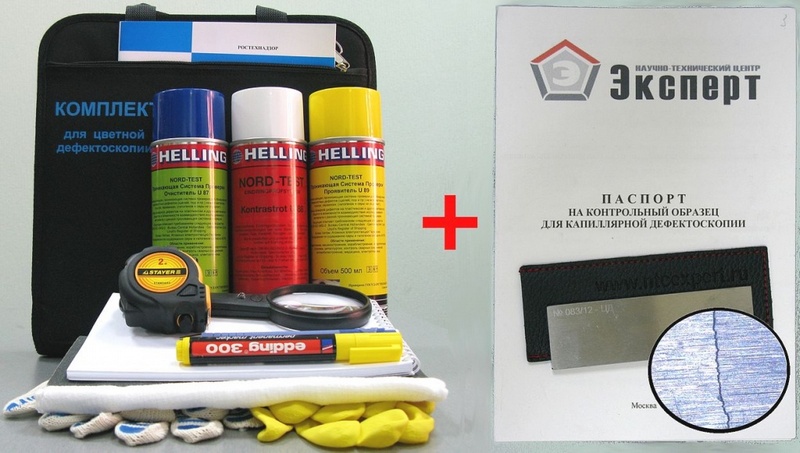

Комплекты учебных образцов используются для проведения практических экзаменов при аттестации специалистов неразрушающего контроля. Стандартный набор может включать 3-6 образцов с характерными дефектами, выявляемыми определенным методом контроля. На каждый образец разработан паспорт, содержащий описание образца, нормативные документы, технологическую карту, дефектограмму и заключение о качестве от эксперта III уровня.
В справочнике представлена сжатая информация из стандартов с наглядными таблицами и схемами, полезные советы и практические хитрости. Справочник имеет удобный формат и изготовлен с помощью полноцветной печати.
В фотоальбоме дефектов металла представлено более 200 фотографий и схематических изображений дефектов поверхности металла, выявляемых при визуальном и измерительном контроле. Помимо фотографий каждый дефект имеет определение из нормативной документации. Название каждого дефекта продублировано на английском, немецком и французском языках. В конце альбома содержится список рекомендуемой литературы и средств для проведения визуального контроля.
Материал альбома основан на следующих документах:
Фотоальбом дефектов сварных соединений составлен в виде презентации, содержащей более 100 фотографий дефектов с макрошлифами и текстовыми комментариями. Данный альбом может быть использован при подготовке и аттестации сварщиков и дефектоскопистов I, II, III уровней по визуально-измерительному контролю, а также представляет интерес для студентов и научных работников по направлению металлургия. В конце альбома содержатся фотографии для самостоятельного определения учащимися (тестирование). Для учебных целей рекомендуется также использовать вторую часть данного издания – Фотоальбом дефектов основного металла.
В альбоме дефектов сварки рассмотрены термины и определения:
Альбом образцовых радиографических снимков содержит снимки сварных соединений с типичными дефектами выявляемыми радиационным методом неразрушающего контроля. Альбом включает 20 радиографических снимков, выполненных в соответствии с ГОСТ 7512-82 и ГОСТ 23055-78 и предназначен для обучения и аттестации специалистов РК I и II уровня. Для каждого снимка составлен паспорт, технологическая карта и дефектограмма с обозначением выявленных дефектов.
По заданию заказчика могут быть изготовлены альбомы снимков с использованием конкретных источников излучения, схем просвечивания, размеров образцов и дефектов (трещин, пор, шлаковых включений, и т. д.) Также альбомы могут содержать радиографические снимки с ошибками часто встречающимися, при выборе режимов контроля и фотообработки. Альбом составлен специалистом III уровня. Для большего срока службы все страницы заламинированы.
Учебно-методическое пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов. Отзывы
Пособие предназначено инженерно–техническим специалистам в области радиографического контроля для использования в практической работе при организации и проведении работ по радиационной дефектоскопии по Российским и Европейским стандартам, а также для подготовки и аттестации специалистов I, II и III уровней в области радиационных методов контроля.
В основу пособия радиографический контроль сварных соединений положен многолетний опыт работы по радиационной дефектоскопии в атомной энергетике лаборатории методик и технологии неразрушающего контроля Эксперт-Центра Научно-исследовательского и конструкторского института монтажной технологии (НИКИМТ).
Авторы О. Толстых, М. Исаев под редакцией А. Полковникова.
Учебное пособие по визуальному и измерительному контролю предназначено для подготовки специалистов, работающих в атомной энергетике и на опасных производственных объектах, к аттестации и сдаче квалификационных экзаменов по визуальному и измерительному методу контроля, а также для применения в качестве консультационноrо материала в практической работе. Материалы пособия могут быть полезны студентам технических вузов, сотрудникам эксплуатационно-технических орrанизаций и широкому кругу специалистов, чья деятельность связана с технической диагностикой и контролем качества изделий и конструкций.
Учебное пособие содержит информацию о физических принципах и закономерностях метода, технологии проведения визуального и измерительного контроля, а также сведения о классификации и типах дефектов основного металла и сварных соединений.
Авторы: М. М. Гнедин, Д. И. Галкин, Е. Ю. Усачёв.
Книга «Визуальный и радиационный контроль в системе ISO, EN и ASTM» представляет собой справочно-информационное пособие, предназначенное для подготовки к сертификации специалистов по визуальному и радиационному неразрушающему контролю (НК) на I, II и III уровень согласно ISO 9712 по следующим секторам продукции:
- отливки (c)
- поковки (f) (только для визуального контроля);
- сварные изделия (w);
- трубы и трубопроводы (t);
- прокат (wp) (только для визуального контроля)
В монографии Е.Ф.Кретова «Ультразвуковая дефектоскопия в энергомашиностроении» приведены современные понятия качества и системы менеджмента качества. Изложены сведения о дефектах листового проката, поковок и сварных соединений. Дана информация о методах НК применяемых в энергомашиностроении. Подробно рассмотрены физические основы ультразвуковой дефектоскопии, средства и технологии ручного УЗК и толщинометрии металлоконструкций. Сведения о функциональной схеме, основных технических параметрах и сервисных возможностях ультразвуковых дефектоскопов даны применительно к современным цифровым приборам.
Четвертое издание дополнено рассмотрением принципа работы ультразвуковых фазированных решеток, особенностей УЗК стального литья, изложены основные принципы дифракционно-временного метода.
В 2013г. из печати вышло новое издание книги Владимира Платоновича Вавилова «Инфракрасная термография и тепловой контроль» По мнению многих специалистов, данная книга является самым объемным трудом по тепловому контролю изданном на русском языке. Книга является дополнением издания впервые вышедшим в 2009г. Дополнения новой редакции коснулись практически всех разделов. Автором сделано большое количество исправлений и добавлено примерно 20% новых рисунков, в т.ч. термограмм различных объектов. Цена книги 880р. без учета стоимости доставки.
Данное издание предназначено в первую очередь для специалистов промышленности, работников служб контроля, эксплуатации и ремонта, а также для научных работников, преподавателей и студентов вузов. На 544 страницах книги рассмотрены физические модели теплового контроля, процессы теплопередачи в дефектных и бездефектных структурах, теплофизические свойства различных материалов, описание современных систем ТК и обработка результатов контроля. Отдельные разделы книги посвящены областям применения тепловизионного контроля, процедуре аттестации специалистов и основным нормативным документам, регулирующим проведение теплового контроля в РФ.
Учебное пособие предназначено для самостоятельной подготовки контролеров к аттестации и в качестве консультационного материала в практической работе по контролю качества сварных соединений и основного материала оборудования и трубопроводов АЭС. В нем отражены общие вопросы дефектоскопии, а также основные принципы неразрушающих и разрушающих методов контроля.
В пособии дан анализ преимуществ и недостатков каждого метода контроля, указаны области их применения, приведены данные, обосновывающие целесообразность и эффективность применения каждого метода. Приведена классификация дефектов сварных швов и их влияние на механические свойства сварных соединений. Приведенная в учебном пособии информация позволит контролерам АЭС повысить свой профессиональный уровень и окажет методическую помощь в обучении и подготовке к аттестации. Объем пособия 313 страниц. Формат А4
Визуальный и измерительный контроль по праву занимает ведущее место среди прочих методов неразрушающего контроля. Наглядность результатов и сравнительная простота реализации – важные составляющие успеха применения визуального и измерительного контроля. В книге представлены и рассмотрены практические рекомендации по применению визуального и измерительного контроля сварных соединений, а именно: термины и определения, нормативная документация по разным отраслям промышленности, включая атомную отрасль, классификация дефектов, средства измерения отечественного и иностранного производства для определения размеров стандартных сварных соединений, а также поверхностных дефектов
Автор - Шелихов Г.С. Под общей редакцией академика РАН В.В. Клюева. Год издания: 2013. Издание: 1-е. Объем: 176 стр. Формат: 70 х 100 1/8. Вес 650 г ISBN 978-5-4442-0017-9.
В книге изложены физические основы и технология магнитопорошкового контроля в вопросах и ответах. На каждый вопрос дан один правильный ответ в виде рисунка, схемы или фотографии. Дано большое количество фотографий индикаторных рисунков, образуемых осаждением порошка над различными дефектами. Рассмотрены схемы и фотографии индикаторных рисунков над мнимыми дефектами и даны способы их расшифровки. Всего в книге содержится более 400 рисунков и фотографий. Указаны области применения и технические характеристики магнитопорошковых дефектоскопов и приборов, выпускаемых на отечественных предприятиях. Изложены методики, которые были разработаны и применены при контроле деталей авиационной техники в условиях производства, ремонта и эксплуатации. Изложенный методический материал соответствует требованиям стандарта по магнитопорошковой дефектоскопии. Пособие предназначено для специалистов, занимающихся магнитопорошковым контролем различных объектов. Оно может быть использовано при подготовке специалистов по магнитным методам контроля I–III уровней в соответствии с международной системой квалификации по неразрушающему контролю.
Фотоальбомы дефектов выявляемых различными методами НК представлены изданиями: 1. Дефекты выявляемые при контроле герметичности; 2. Дефекты выявляемые при капиллярном контроле; 3. Дефекты выявляемые при металлографическом контроле; 4. Дефекты выявляемые при магнитопорошковом контроле; 5. Стилоскопирование. Альбом спектров образцов несоответствующих технической документации.
Каждый фотоальбом составлен в виде презентации, содержащей иллюстрации дефектов с макрошлифами и текстовыми комментариями. Фотоальбомы предназначены для подготовки и повышения квалификации специалистов НК и рекомендованы для обучения студентов профильных специальностей.
Изложены основные положения технологии ультразвукового контроля сварных соединений. Дано краткое изложение теории, описание современных дефектоскопов и преобразователей. Значительное внимание уделено вероятностным аспектам ультразвуковой дефектоскопии, ошибкам, связанным с обнаружением и оценкой величины дефектов и субъективным и объективным факторам, влияющим на достоверность контроля. Приведены конкретные рекомендации по контролю характерных типов сварных соединений, а также оригинальные методические приемы по настройке чувствительности, дефектометрии, прозвучиванию сложных сварных соединений элементов, например, с аустенитной наплавкой.
Рассмотрены основные методы контроля точечной сварки и соединений полиэтиленовых конструкций; принципы устройства дефектоскопов с фазированной решеткой и основами технологии и расшифровки результатов контроля.
Приведен альбом A-, B-, S- сканов для некоторых реальных дефектов.
В книге изложены физические основы капиллярного неразрушающего контроля и практические приемы их реализации: технология, сведения о технических средствах. Описана процедура и основные положения по сертификации по трехуровневой европейской системе квалификации персонала.
Год издания: 2008. Издание: 1-е. Объем: 308 стр. Формат: 60 х 90 1/16. Вес 510 г ISBN 9785-94052-161-7
В книге кратко изложены физические основы магнитопорошкового метода контроля. Описаны технические возможности метода, его преимущества и недостатки.
Рассмотрены факторы, влияющие на результаты контроля. Дана характеристика магнито-порошковых дефектоскопов, приборов для контроля напряженности магнитного поля и качества магнитных индикаторов. Приведены сведения о современных магнитных индикаторах для магнитопорошкового контроля. Описаны способы намагничивания деталей и другие технологические операции контроля. Даны примеры выявляемых дефектов. Приведены правила техники безопасности при выполнении работ.
Книга предназначена для подготовки специалистов в области организации и проведения магнитопорошкового контроля, а также разработки технологической документации по контролю деталей и узлов технических устройств различных видов при изготовлении, капитальном ремонте, техническом обслуживании, и при оценке технического состояния конструкций техники, претерпевшей недопустимые перегрузки в процессе эксплуатации.
Книга содержит сведения по современному пониманию текстуры поверхности деталей, способам измерения и современным приборам для измерения текстуры поверхности. Приведены рисунки и схемы, поясняющие параметры шероховатости, волнистости и профиля поверхности и их обозначение на чертежах. Дано понятие изъянов поверхности и их параметры. Проведён анализ и даны рекомендации к применению параметров шероховатости, волнистости и профиля на основе международного опыта. Даны разъяснения к применению новых стандартов, введённых в действиев Российской Федерации в 2015 году.
Неразрушающий контроль. Справочник.
Издание выпущено в 8-ми томах под общей редакцией В.В. Клюева
Разработанная специалистами Госгортехнадзора России, инструкция по визуальному и измерительному контролю РД 03-606-03 устанавливает порядок проведения визуального и измерительного контроля основного материала и сварных соединений при изготовлении, строительстве, монтаже и ремонте технических устройств и сооружений, эксплуатируемых на опасных производственных объектах, подконтрольных Госгортехнадзору России.
Объем инструкции 96 страниц, цена 145р.
