Спектрометр МКС-АТ6102

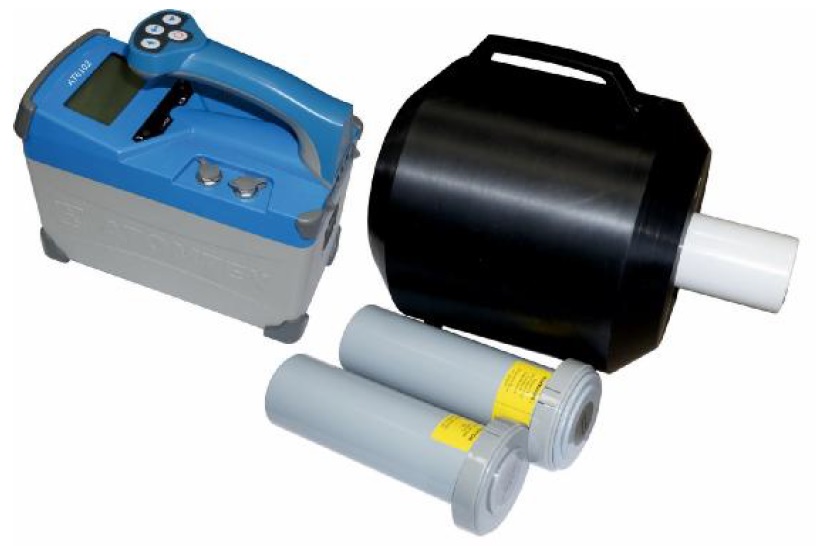

Спектрометр МКС-АТ6102 является многофункциональным портативным прибором радиационного контроля с основной функцией обнаружения и идентификации радионуклидов (природных, медицинских, промышленных, ядерных) без использования ПК. Прибор относится к персональным носимым датчикам и конструктивно выполнен в виде моноблока, содержащего детекторы гамма и нейтронного излучений, а также поставляемых по заказу потребителя внешних блоков детектирования: нейтронного излучения БДКН-03, альфа- и бета-излучений БДПА-01 и БДПБ-01.

Спектрометр МКС-АТ6102 предназначен для измерения:

• энергетического распределения гамма-излучения,
• мощности амбиентного эквивалента дозы гамма-излучения,
• мощности амбиентного эквивалента дозы нейтронного излучения,
• плотности потока альфа-, бета-частиц с загрязненной поверхности.

Дополнительно в приборе реализована функция поиска источников гамма- и нейтронного излучения и идентификации гамма-излучающих радионуклидов. В режиме идентификации на экране спектрометра МКС-АТ6102 отображается тип гамма-излучающего радионуклида, а в индикаторном режиме поиска при обнаружении источника нейтронного излучения срабатывает сигнализация. Кроме того, в приборе реализована возможность установки пороговых уровней для всех измеряемых величин, при превышении которых также срабатывает световая, звуковая и вибрационная сигнализация. Значения установленных пороговых уровней отображаются на экране спектрометра и сохраняются при отключении питания.

Для расширения диапазона измерения мощности дозы гамма-излучения используется счетчик Гейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость чувствительности, а система встроенной светодиодной стабилизации обеспечивает проверку работоспособности измерительного тракта в процессе работы и температурную коррекцию усиления. Для обмена информацией с персональным компьютером предусмотрен канал передачи данных через USB порт и Bluetooth. Спектрометр МКС-АТ6102 имеет встроенный GPS-приемник для привязки измерений на местности. Передача измеренного массива данных в ПК для последующей детальной обработки осуществляется с помощью специализированного ПО «GARM», поставляемого по дополнительному заказу.

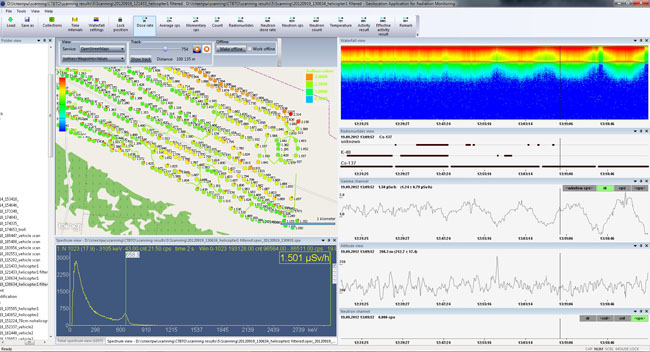

Программное обеспечение позволяет выполнять следующие функции:

• отображать спектры гамма-излучения, в том числе в виде «водопадной» диаграммы
• отображать скорости счета импульсов гамма- и нейтронного излучения в виде диаграммы
• отображать пути сканирования с индикацией мощности дозы гамма-излучения, скорости счета импульсов гамма-излучения, суммы импульсов гамма-излучения
• конвертировать результаты сканирования в файлы формата «.kml» для отображения на географической карте в программе «Google Earth»

Прибор выпускается в трех модификациях, которые отличаются техническими характеристиками. Кроме того, в моделях МКС-АТ6102А и МКС-АТ6102В отсутствует функция детектирования нейтронов.

Спектрометры серии МКС-АТ6102 зарегистрированы в Государственных реестрах РФ (№ 44235-15), Беларуси и Казахстана.

Технические характеристики, заявленные производителем спектрометров серии МКС-АТ6102 приведены в таблице

Параметр	Спектрометр МКС-АТ6102			Спектрометр МКС-АТ6102А			Спектрометр МКС-АТ6102В
Фото прибора
Детектор	Сцинтиллятор NaI(Tl) Ø40x40 мм Счетчик Гейгера-Мюллера 2 счетчика Не-3 в полиэтиленовом замедлителе			Сцинтиллятор NaI(Tl) Ø40x40 мм Счетчик Гейгера-Мюллера			Сцинтиллятор NaI(Tl) Ø40x80 мм Счетчик Гейгера-Мюллера
Диапазон энергий гамма-излучения	20 кэВ – 3 МэВ			20 кэВ – 3 МэВ			20 кэВ – 3 МэВ
Диапазон энергий нейтронного излучения	0,025 эВ – 14 МэВ			-			-
Типовое энергетическое разрешение для энергии 662 кэВ 137Cs	7,5%			7,5%			8,0%
Максимальная входная статистическая загрузка	не менее 1,5·105 c-1			не менее 1,5·105 c-1			не менее 1,5·105 c-1
Диапазон измерений мощности дозы, сцинтиллятор NaI(Tl)	0,01 – 300 мкЗв/ч			0,01 – 300 мкЗв/ч			0,01 – 150 мкЗв/ч
Диапазон измерений мощности дозы, счетчик Гейгера-Мюллера	10 мкЗв/ч – 100 мЗв/ч			10 мкЗв/ч – 100 мЗв/ч			10 мкЗв/ч – 100 мЗв/ч
Предел относительной погрешности измерения мощности дозы	±20%			±20%			±20%
Чувствительность к гамма излучению, имп·с-1/мкЗв·ч-1	241Am	137Cs	60Co	241Am	137Cs	60Co	241Am	137Cs	60Co
	660	850	430	660	850	430	11600	1700	840
Чувствительность к нейтронному излучению источника 252Cf	0,5 имп.·см /нейтр.			-			-
Чувствительность к нейтронному излучению источника Pu-Be	0,28 имп.·см /нейтр.			-			-
Число каналов АЦП	1024			1024			1024
Степень защиты прибора	IP65 по ГОСТ 14254			IP65 по ГОСТ 14254			IP65 по ГОСТ 14254
Время непрерывной работы	18 ч			25 ч			25 ч
Время установления рабочего режима	1 мин			1 мин			1 мин
Диапазон рабочих температур	от -20 °С до +50 °С			от -20 °С до +50 °С			от -20 °С до +50 °С
Питание	встроенный блок аккумуляторов			встроенный блок аккумуляторов			встроенный блок аккумуляторов
Соединение с ПК	USB, Bluetooth			USB, Bluetooth			USB, Bluetooth
Габаритные размеры масса	230х115х212 мм 2,5 кг			230х115х177 мм 1,9 кг			230х115х177 мм 2,15 кг
Цена в долларах США	от 6800			от 5500			от ???

Технические характеристики внешних блоков детектирования приведены в таблице

Параметр	БДПА-01	БДПБ-01	БДКН-03
Фото прибора
Детектор	Сцинтиллятор, ZnS(Ag) Ø60 мм	Сцинтилляционная пластмасса Ø60 мм	He-3 счетчик в полиэтиленовом замедлителе
Диапазон измерения	0,5 – 105 част. /(мин·см2) (плотность потока)	3 – 5·105 част. /(мин·см2) (плотность потока)	0,1 мкЗв/ч – 10 мЗв/ч (мощность дозы)
Диапазон энергий	4 – 7 МэВ	155 кэВ – 3,5 МэВ	0,025 эВ – 14 МэВ
Чувствительность	0,15 (имп·с-1)/(част.·мин-1·см-2) (239Pu)	0,3 (имп·с-1)/(част.·мин-1·см-2) (90Sr+90Y)	0,355 имп·с-1/мкЗв·ч-1 (Pu-Be)
Предел основной относительной погрешности измерений	±20%	±20%	±20%
Степень защиты	IP54 по ГОСТ 14254	IP54 по ГОСТ 14254	IP54 по ГОСТ 14254
Габаритные размеры, мм	Ø87x205 мм	Ø87x205 мм	314х220х263 мм
Масса	0,55 кг	0,65 кг	8 кг
Цена в долларах США	от 1020	от 1045	от 1990

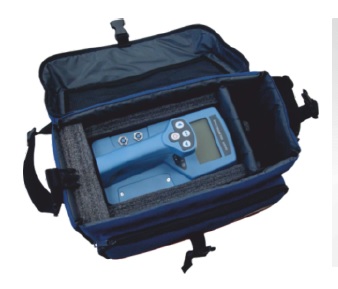

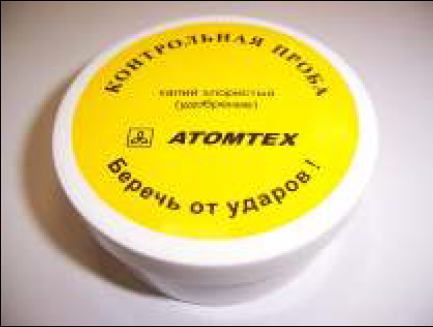

Комплект поставки спектрометров серии МКС-АТ6102

Дополнительная информация

• Свидетельство Госреестра
• Спектрометр МКС-АТ6102 описание типа средства измерения
• Проспект МКС-АТ6102
• Сертификат соответствия (Беларусь)
• Сертификат соответствия (Россия)

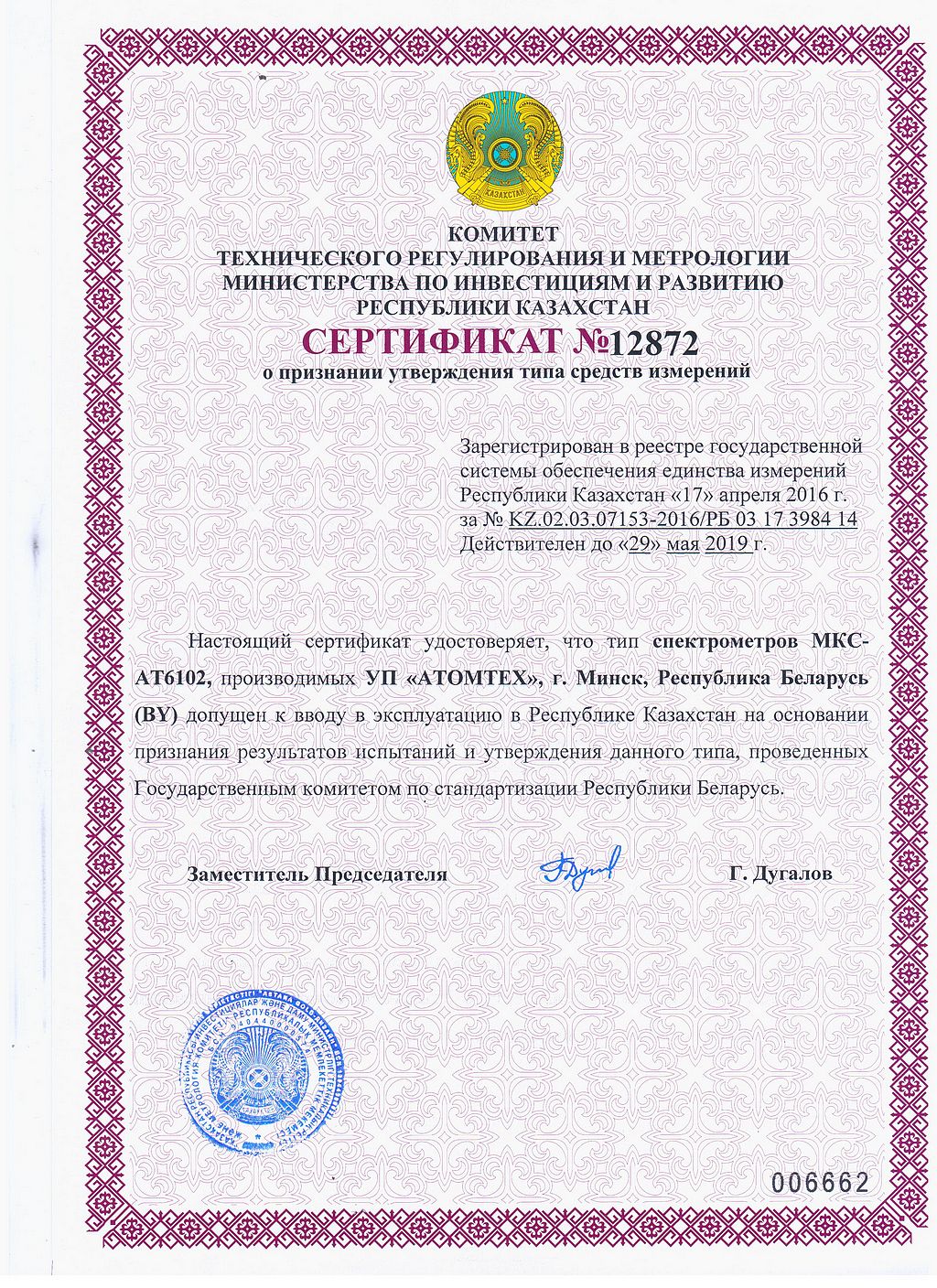

• Сертификат соответствия (Казахстан)
• ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия"

Купить спектрометр МКС-АТ6102 можно по цене, указанной в прайс-листе. Цена прибора указана с учетом НДС.
