Пенетрометр грунтовый ПСГ-МГ4

Статический пенетрометр ПСГ-МГ4 предназначен для оперативного контроля качества уплотнения и прочностных характеристик грунта, таких как угол внутреннего трения, удельное сцепление и модуль упругости. Диапазон измерения силы пенетрации 100 - 950 Н. Относительная погрешность измерения ± 1%. Область применения – контроль качества уплотнения грунтов и оснований при строительстве дорог, мостов, опор, железнодорожного полотна, фундаментов, каналов, траншей.

Принцип действия пенетрометра ПСГ-МГ4 заключается в преобразовании деформации упругого элемента тензометрического датчика силы, вызванной действием приложенной силы, в электрический сигнал. Электрический сигнал регистрируется электронным блоком, обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.

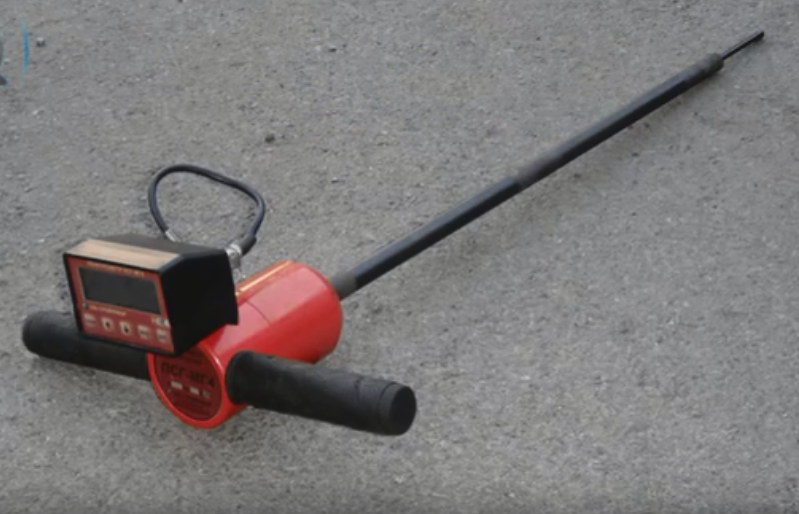

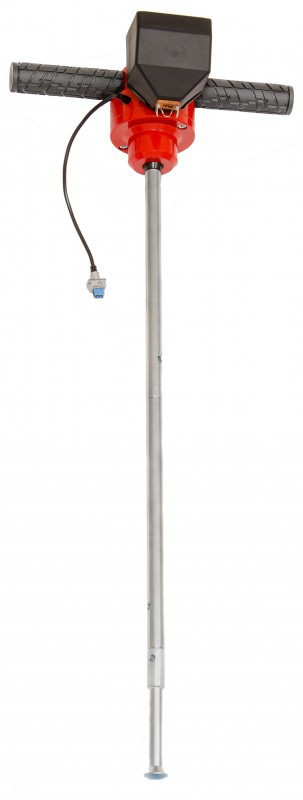

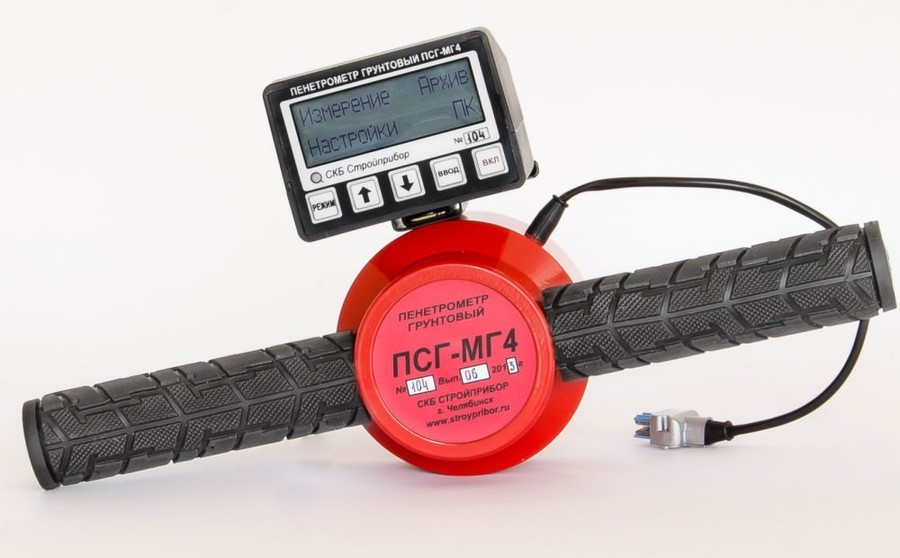

Конструктивно прибор состоит из тензометрического силоизмерительного устройства и электронного блока с графическим дисплеем. Включение режима измерения и запоминания конечного значения силы пенетрации производится автоматически. Прибор имеет таймер, энергонезависимую память и связь с ПК через usb-порт. Вычисление параметров грунтового основания производится автоматически.

Измерения данным прибором можно проводить только на однородных свежеуплотненных грунтах, не имеющих твердых механических включений размером более 2 мм, например: песок, глина, суглинок. Наличие сухой корки на поверхности грунта приводит к недостоверности результатов измерений. При проведении измерений необходимо обеспечить строго вертикальное положение пенетрометра, не допуская контакта боковой поверхности наконечника со стенками канала.

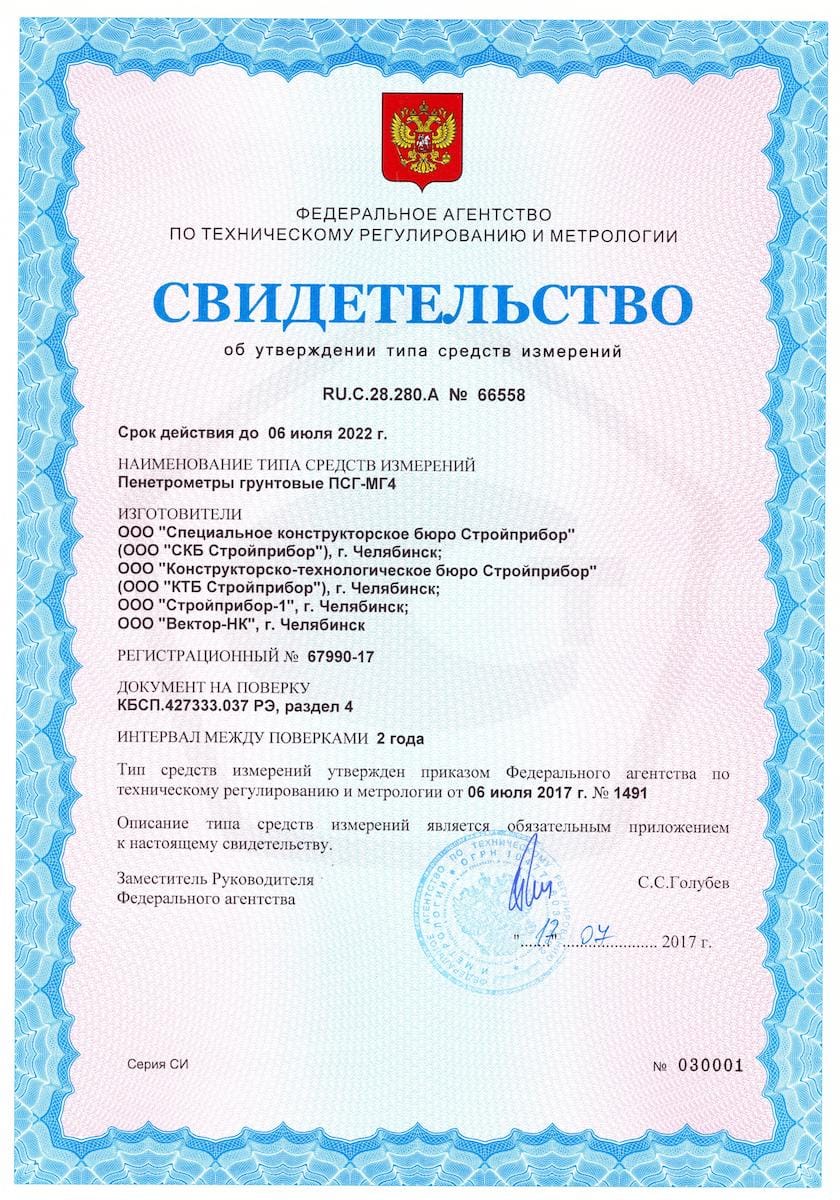

Пенетрометр грунтовый ПСГ-МГ4 сделан в России (ТУ КБСП.427333.037) и внесен в Госреестр средств измерения РФ (№67990-17). Свидетельство о поверке входит в стандартный комплект поставки. Поверка регламентирована методикой КБСП.427333.037 РЭ. Межповерочный интервал – 1 год. Срок гарантии производителя – 18 месяцев. Полный средний срок службы – 10 лет. Сервисные центры находятся в Москве и Челябинске.

Пенетрометр грунтовый ПСГ-МГ4 Пенетрометр грунтовый ПСГ-МГ4 Пенетрометр грунтовый ПСГ-МГ4 Пенетрометр грунтовый ПСГ-МГ4

Технические характеристики грунтового пенетрометра ПСГ-МГ4 приведены в следующей таблице.

Характеристики пенетрометра ПСГ-МГ4
Диапазон измерения силы пенетрации, Н 100…950
Относительная погрешность измерения силы, % ± 1,0
Диапазон определения сопротивления пенетрации, Н/см2 50…750
Диапазон определения модуля упругости, МН/м2 20...150
Диапазон определения сцепления грунта, МПа 0,02...0,06
Диапазон определения угла внутреннего трения грунта, град 15...45
Диапазон определения коэффициента уплотнения грунта 0,5...1,1
Диаметр наконечников, мм 22,0; 16,0; 11,3; 8,0; 6,0
Максимальная глубина погружения, мм 80
Память результатов не менее 999 серий
Напряжение питания, В 3
Потребляемый ток, мА, не более 25
Габаритные размеры, мм 850x260x150
Масса пенетрометра, кг, не более 3,0

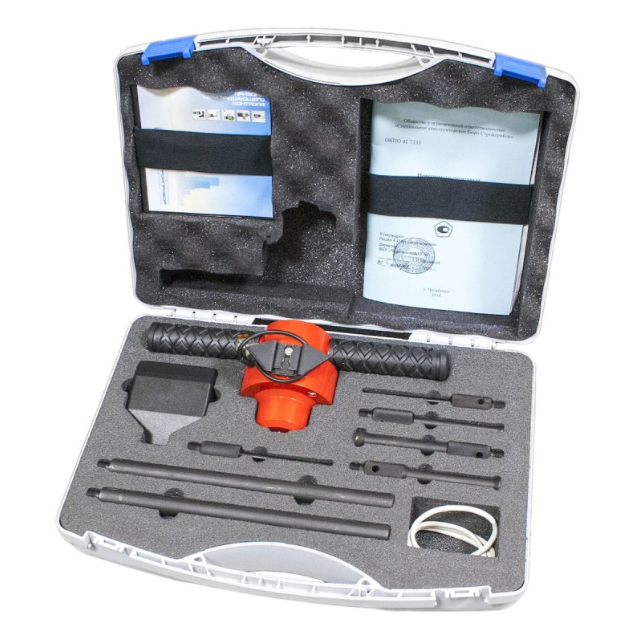

Комплект поставки: прибор ПСГ-МГ4, две удлинительные штанги, пять рабочих наконечников, USB кабель связи с ПК, CD с программным обеспечением, инструкция по эксплуатации с паспортом и методикой поверки, укладочный кейс.
