Твердомер компании Proceq Equostat 3 Модель снята с производства. Российские и импортные аналоги здесь.

Equostat 3 - многофункциональный твердомер компании Proceq, способный проводить статические измерения твердости по шкале Роквелла и динамические измерения методом отскока по шкале Либа. Основой прибора является электронный блок Equotip 3, к которому в зависимости от метода измерений подключаются статический индентор Equostat 3 или динамические датчики Equotip. Возможность комбинирования датчиков Equotip и Equostat в одном электронном блоке, делают этот прибор универсальным решением для контроля твердости практически любого объекта.

Работая по самому распространенному методу прямого измерения твердости – методу Роквелла, Equostat 3 имеет ряд важных преимуществ по сравнению со стационарными твердомерами такого типа. Благодаря своей портативности (вес прибора всего 900г.), Equostat 3 лишен основного недостатка стационарных твердомеров, связанного с возможностью их применения только в лабораторных условиях. Equostat 3может работать там, где находится контролируемый объект, что особенно актуально, когда взятие образцов для лабораторных испытаний сильно затруднено или вообще не возможно.

Другими преимуществами статического твердомера металлов Equostat 3 являются сниженная нагрузка и меньшее время ее приложения. Глубина проникновения индентора в измеряемую поверхность составляет всего несколько мкм, это делает его применимым в случаях, когда сила вдавливания в испытуемый образец должна быть минимальной, например, при контроле лопаток турбин, элементов двигателей, тонких изделий, деталей высокой точности и полированных поверхностей.

Также стоит отметить, что Equostat 3 не имеет ограничений динамического измерения по шкале Либа, связанных с невозможностью его применения на легких и тонких материалах (легче 100гр. и тоньше 3мм). Кроме того, если описание метода Роквелла содержится в Российском ГОСТ 9013-059, то измерение твердости по Leeb в России пока не регламентировано, этому методу посвящены только международные стандарты: DIN 50156 и ASTM A956. По этой причине для контроля твердости по российским стандартам, необходим перевод значений твердости Leeb в более распространенные у нас системы измерений, а поскольку установить точную переводную зависимость, пригодную для всех металлических материалов, практически невозможно, то любой перевод (особенно при высокоточных измерениях) является нежелательным и в конечном счете сказывается на качестве измерений. Таким образом, сменные датчики Equostat 3, позволяют не только компенсировать технические недостатки твердомера каждого типа, но и проводить контроль твердости в строгом соответствии с предписаниями конкретного норматива, что может быть особенно актуально при работе на опасных производственных объектах подконтрольных Ростехнадзору. Брошюра с подробным описанием.

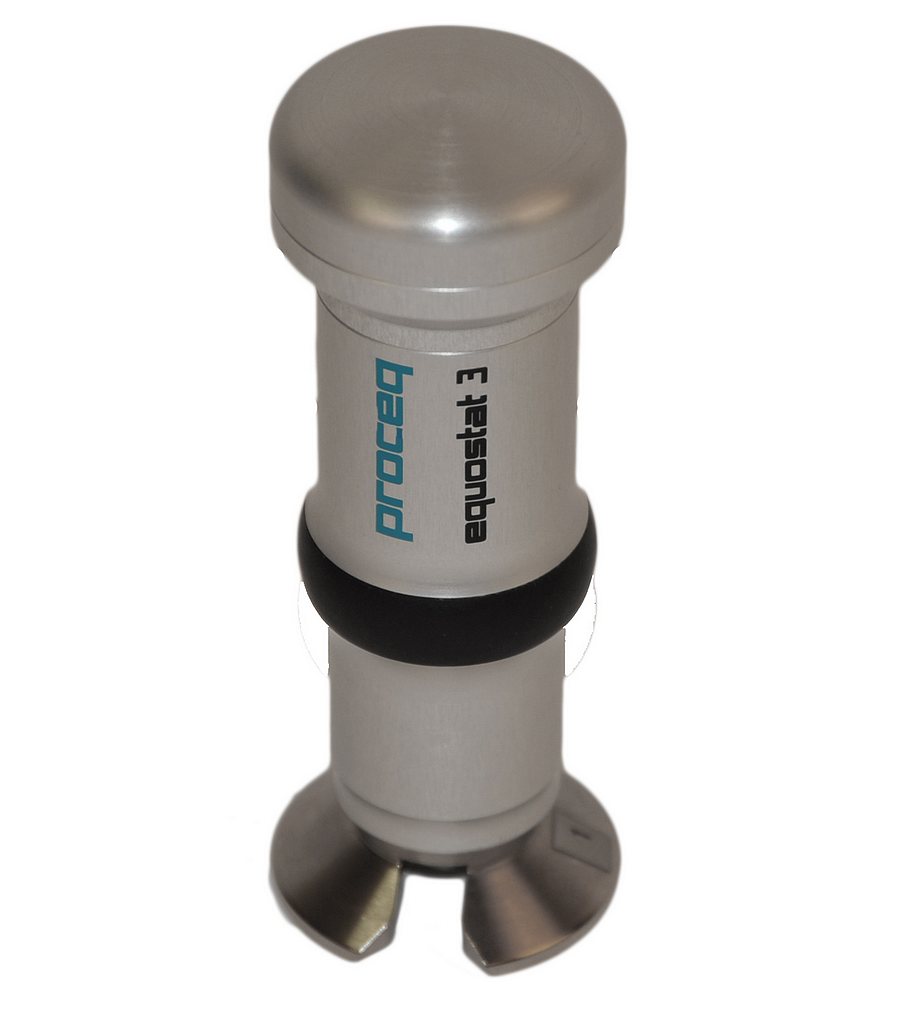

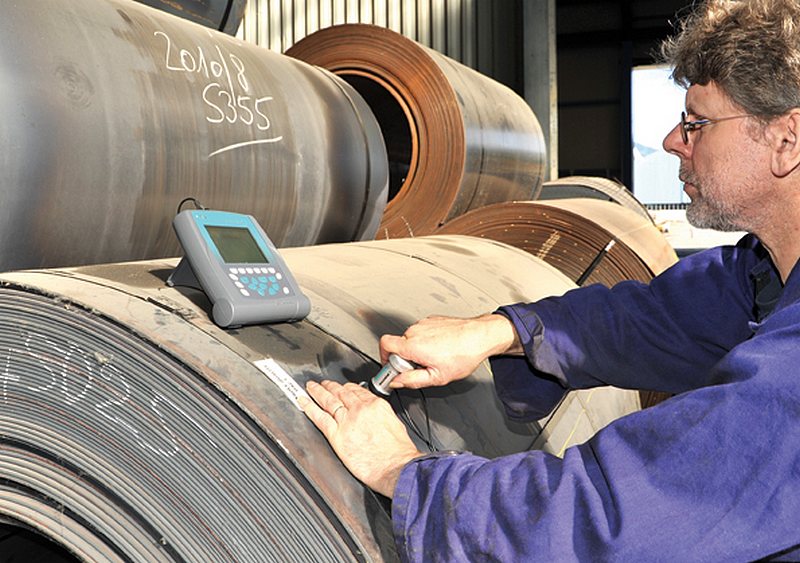

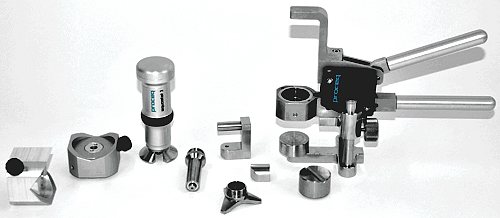

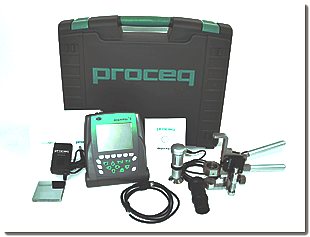

Процесс работы с твердомером Equostat 3 Proceq Статический датчик Equostat 3 для контроля по шкале Роквелла Принадлежности для твердомера металлов Equostat 3 Стандартный комплект поставки твердомера Equostat 3

Твердомер Equostat 3 отлично работает на открытом воздухе, в цехах и в лабораторных условиях, имеет незначительные требования к геометрии образца. Equostat 3 может подключаться как к мобильной платформе Equotip 3, так и напрямую к ПК с графическим интерфейсом и подсказками для начинающих пользователей. Подсказки точно указывают момент приложения и снятия нагрузки и выдают пользователю дальнейшую последовательность его действий, это позволяет успешно выполнять измерения с самой высокой повторяемостью результата среди производимых на данный момент твердомеров такого типа. Точность, надежность ифункционал прибора, полностью отвечают современным требованиям и делают его оптимальным для профессиональной твердометрии, включая аналитику и экспорт данных в системы управления качеством.

Подробные технические характеристики, комплектация и цена твердомера металлов Equostat 3 компании Proceq приведена в следующей таблице.

Датчик Equostat 3
Характеристика Параметры
Диапазон измерений (DIN) 0-100 мкм; 19-70 HRC; 19-70 HMMRC; 67-638 HB; 35-950 HV; 60-86 HRA;29-107 HRB; 225-2250 Мпа (Н/мм2); 69-94 HR15N; 88-96 HR15T
Разрешение 0,1 мкм; 0,1 HRA; 0,1 HRB; 0,1 HRC; 0,1 HRE; 0,1 HRH;0,1 HR15N; 0,1 HR15T; 1 HB; 1 HV; 0,1 HS; 1 Мпа (Н/мм2)
Погрешность измерений ± 0,8 мкм (~ ± 1,0 HRC) по всему диапазону
Максимальная твердость при измерении 70 HRC
Направление испытания любое направление (коррекция не требуется)
Сила воздействия частичная 10 Н / полная 50 Н
Алмазный индентер угол (100,0±0,5)°, диаметр плоской части (60±0,5) мкм
Электронный блок Equotip 3
Характеристика Параметры
Размеры 170 x 200 x 45 мм (6,7 x 7,9 x 1,8 дюймов)
Вес 780 г (27,5 унции) плюс батарея 120 г (4,2 унции)
Дисплей большой, ЖК QVGA с регулируемой контрастностью и подсветкой
Объем памяти 100000 - 1000000 значений (в зависимости от типа данных)
Интерфейс Ethernet, USB 1.1, RS 232
Тип батареи перезаряжаемая ионно-литиевая или 3 батарейки "C" стандартного размера
Макс. напряжение зарядки батареи 4,2 В
Время работы батареи в среднем 10 часов
Рабочая температура от 0 до + 50 °C (от 32 до 122 °F)
Влажность без конденсации, 90% макс.

В стандартный комплект поставки входят: Твердомер Equostat 3 с зажимным блоком, электронный блок с подставкой, адаптер переменного тока, датчик Equostat 3 на 50 Н (2,0 м 4-полюсный/кабель USB, индентер, круглое стандартное опорное кольцо, защитная резиновая манжета), клещи, мера твердости Equostat 3 (~62 HRC), кабель USB, Equotip CD с программным обеспечением Equolink 3 и документацией, инструкция по эксплуатации, сертификаты, переносная сумка. При необходимости возможно приобретение различных мер твердости и различных опорных колец для проведения измерений на объектах со сложной геометрией.

Гарантия. Стандартная гарантия наэлектронные блоки твердомера составляет 2 года. По заявке, возможно дополнительное продление гарантийного периода еще на 3 года.

Видео презентация твердомера Equostat 3

Подпишитесь на наш канал YouTube


Купить твердомер металла Proceq Equostat 3 можно по официальной цене производителя. Цена твердомера указана в прайс-листе. Смотрите так же разделы - ультразвуковые твердомеры, ультразвуковые толщиномеры, услуги по измерению твердости, поверка твердомеров, аттестация специалистов по ультразвуковому методу.



Статический твердомер Proceq Equostat 3 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
