Equotip 3

Equotip 3 является универсальным портативным твердомером на основе динамического метода отскока по Leeb, разработанного компанией Proceq. Компания Proceq объединила современные технологии, свой 35-летний опыт и пожелания конечных пользователей твердомеров для создания Equotip 3 – портативного инструмента, который предоставляет пользователю широкие возможности и непревзойденную простоту в использовании. Твердомер Equotip 3 зарегистрирован в реестре средств измерений и допущен к применению в Российской Федерации. (Свидетельство о регистрации)

Возможности Equotip 3

  • Портативный твердомер Equotip 3 имеет ударопрочный корпус и герметичную мембранную клавиатуру.
  • Большой удобный экран имеет подсветку и настраиваемую контрастность.
  • Данные переводятся во все общепринятые шкалы твердости (HV, HB, HRC, HRB, HRA, HS, Rm); есть возможность создания и использования до 20 пользовательских кривых перевода для редких сплавов.
  • Высокая точность ± 4 HL (0.5% на 800 HL) с автоматической коррекцией пространственного положения датчика.
  • Широкий диапазон измерений
  • Простая структура меню и подробные экранные подсказки.
  • Внутренняя память до 100000 измерений имеет гибкую структуру отображения файл/ папка, настраиваемую пользователем.
  • Создание профилей пользователей для быстрой смены настроек (защита паролем).
  • Загрузка/отправка данных с/на ПК через USB, Ethernet или RS-232.
  • Бесплатное и легкое обновление ПО твердомера через Интернет.

Отзыв компании"ТЕХДИАГНОСТИКА" и Отзыв ОАО «ММК»

Подробное описание прибора Equotip 3

Инструкция по использованию динамического твердомера Proceq Equotip 3

Область применения
  • Подходит для большинства металлов.
  • Отлично подходит для выбора материала, приемо-сдаточных испытаний и контроля качества на производстве.
  • Идеально подходит для измерений по месту эксплуатации тяжелых, массивных объектов до или после монтажа.
  • Удобен для применения в труднодоступных или замкнутых пространствах.
  • Также точен при контроле на криволинейных поверхностях (R > 10 мм).

Компания Proceq предлагает уникальное сочетание датчиков и опорных колец для решения общих и специальных задач.

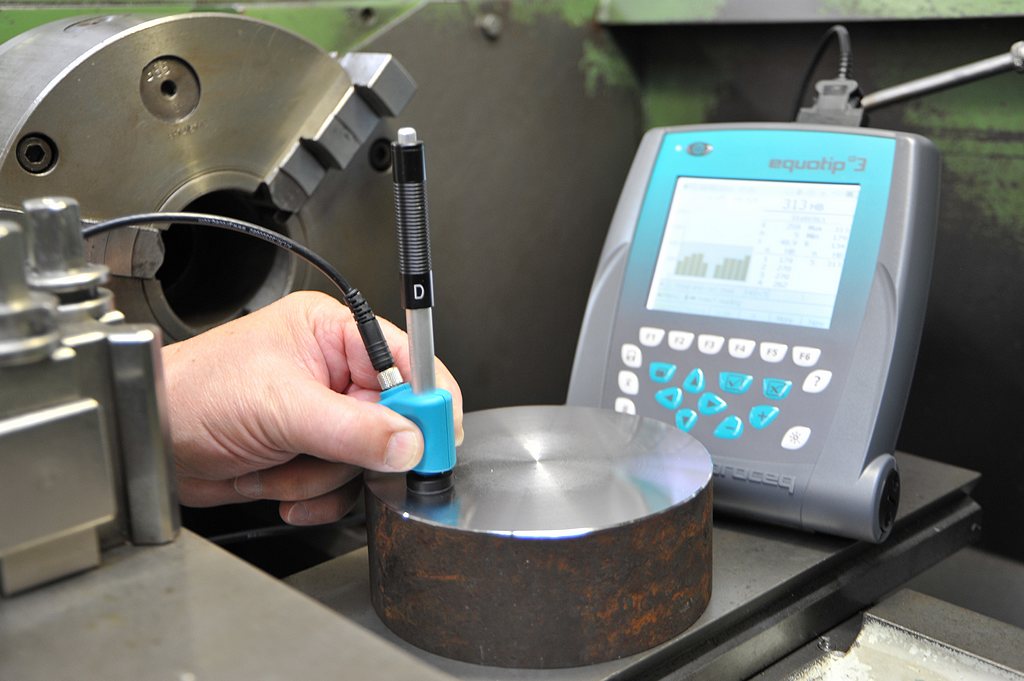

Пример работы с твердомером EQUOTIP3 Пример работы с твердомером EQUOTIP3 Пример работы с твердомером EQUOTIP3 Пример работы с твердомером EQUOTIP3

Гарантия

  • Стандартная гарантия - 2 года на электронные блоки индикации
  • Возможность заказа продления гарантийного периода на дополнительный срок до 3 лет

Стандарты

  • ASTM A956
  • DIN 50156
  • DGZfP нормативный документ “Портативный твердомер”
  • VVDI / VDE нормативный документ 2616 Paper 1

Технические данные

Прибор Equotip 3, включая датчик:
Характеристика Значение
Метод измерения Метод отскока по Leeb
Существующие датчики C, D, DC, DL, E, G, S
Сферический наконечник Карбид вольфрама, диаметр 3 мм (для датчиков D, DC, DL типа)
Минимальный радиус кривизны поверхности 10 мм
Разрешение 1 HL; 1 HV; 1 HB; 0.1 HRC; 0.1 HRB; 0.1 HRA;
0.1 HS;1 МПа (1 N/мм?)
Погрешность ± 4 HL (0.5% на 800 HL)
Электронный блок прибора Equotip 3:
Характеристика Значение
Размеры 170 x 200 x 45 мм
Масса 780 г. плюс около 120 г батарея
Материал ударопрочный пластик ABS
Экран большой ЖК QVGA экран с подсветкой и настраиваемой контрастностью
Внутренняя память ~ 100000 значений
Подключение Ethernet, USB и RS 232
Приложение для ПК ПО Equolink 3 в комплекте
Тип батареи перезаряжаемая Li ion или 3 стандартных элемента «С»
Рабочая температура от 0 до + 50 °C
Температура хранения от -10 до + 60 °C
Допустимая влажность 90%

Датчики для портативных твердомеров Equotip3

Все датчики комплектуются опорным кольцом (1 или 2 шт). щеткой для чистки, соединительным кабелем 1,5 м. Возможна поставка как в измененной комплектации, так и зап. частей отдельно, а ттакже кабеля-удлинителя 5 м.

Фото Описание датчика Высота Диаметр Масса

Датчик D

Универсальный тип. Подходит для большинства измерений твердости.
147 мм 20 мм 0,110 кг

Датчик G

Повышенная энергия удара. Для твердых компонентов, например тяжелого литья и штамповок.
254 мм 30 мм 0,286 кг

Датчик DC

Укороченный тип. Для измерения в ограниченных пространствах, например, в отверстиях, цилиндрах, на внутренних поверхностях собранных конструкций.
86 мм 20 мм 0,092 кг

Датчик DL

Узкая передняя часть. Для измерений в труднодоступных местах, на дне канавок и углублений. Примечание: Датчик типа DL может быть использован только при ручной коррекции пространственного положения датчика. Длинна жала 50 мм. Диаметр жала 4 мм.
202 мм 20 мм 0,125 кг

Датчик C

Пониженная энергия удара. Компоненты поверхностного упрочнения, покрытия, тонкостенные компоненты и компоненты, чувствительные к ударам небольшие размеры отпечатка).
141 мм 20 мм 0,107 кг

Датчик S

Керамический индентор. Для измерений в диапазоне очень высокой твердости (всегда выше 50 HRC / 650 HV): Инструментальные стали с высоким содержанием карбида.
254 мм 30 мм 0,110 кг
