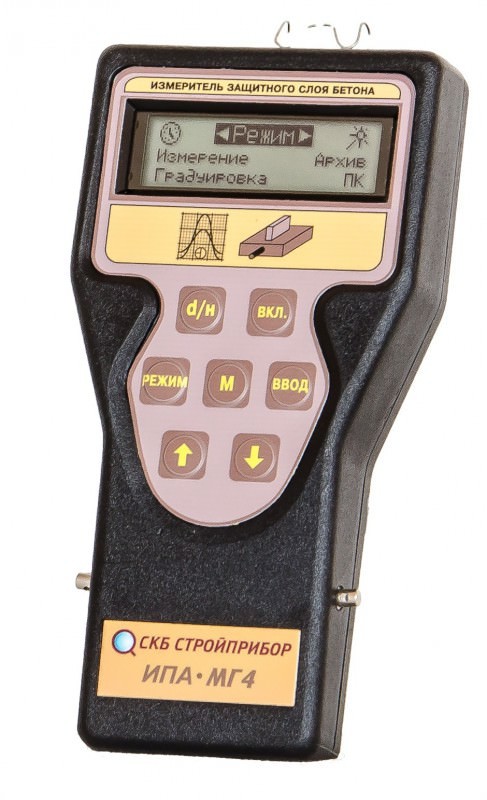

Измеритель защитного слоя бетона ИПА-МГ4

Прибор ИПА-МГ4.02 и его модификация ИПА-МГ4.01 предназначены для измерений толщины защитного слоя бетона и поиска арматуры в железобетонных изделиях магнитным методом. Измерение защитного слоя возможно в диапазонное от 5 до 130 мм. Диаметр искомой арматуры может быть от 3 до 40 мм. Диаметр определяется по известной толщине защитного слоя бетона согласно методике, изложенной в ГОСТ 22904. Общий принцип действия прибора основан на регистрации изменения комплексного сопротивления электромагнитного преобразователя при его взаимодействии с арматурным стержнем.

Прибор ИПА-МГ4 имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи и возможность передачи результатов измерения в ПК через USB порт. Прибор питается от встроенного аккумулятора. Масса – 800 г. Диапазон рабочих температур - от минус 10 °С до 40 °С

Измеритель ИПА-МГ4 имеет три основных режима работы:

  • определение оси арматурного стержня;
  • определение толщины защитного слоя при известном диаметре;
  • определение диаметра арматурного стержня при известной толщине защитного слоя.

Обе модификации ИПА-МГ4 имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III. Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции установления, записи и уточнения базовых градуировочных зависимостей, установленных пользователем на арматуре других классов.

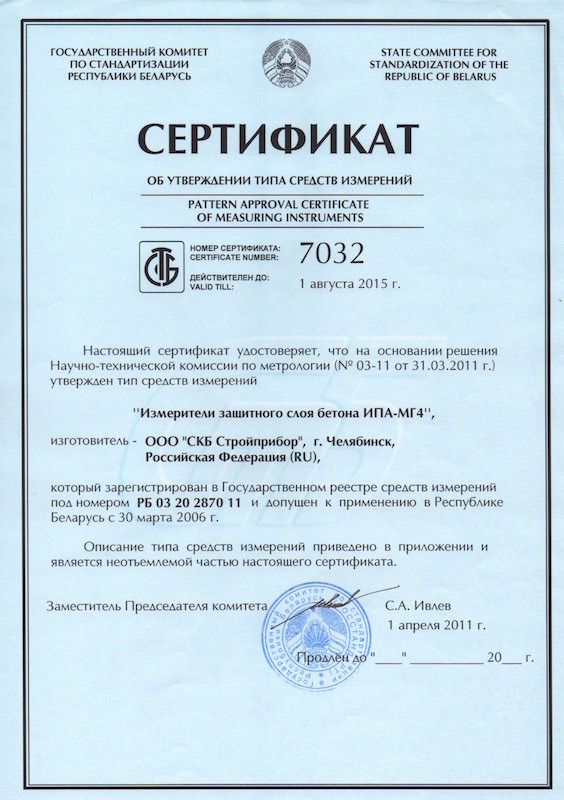

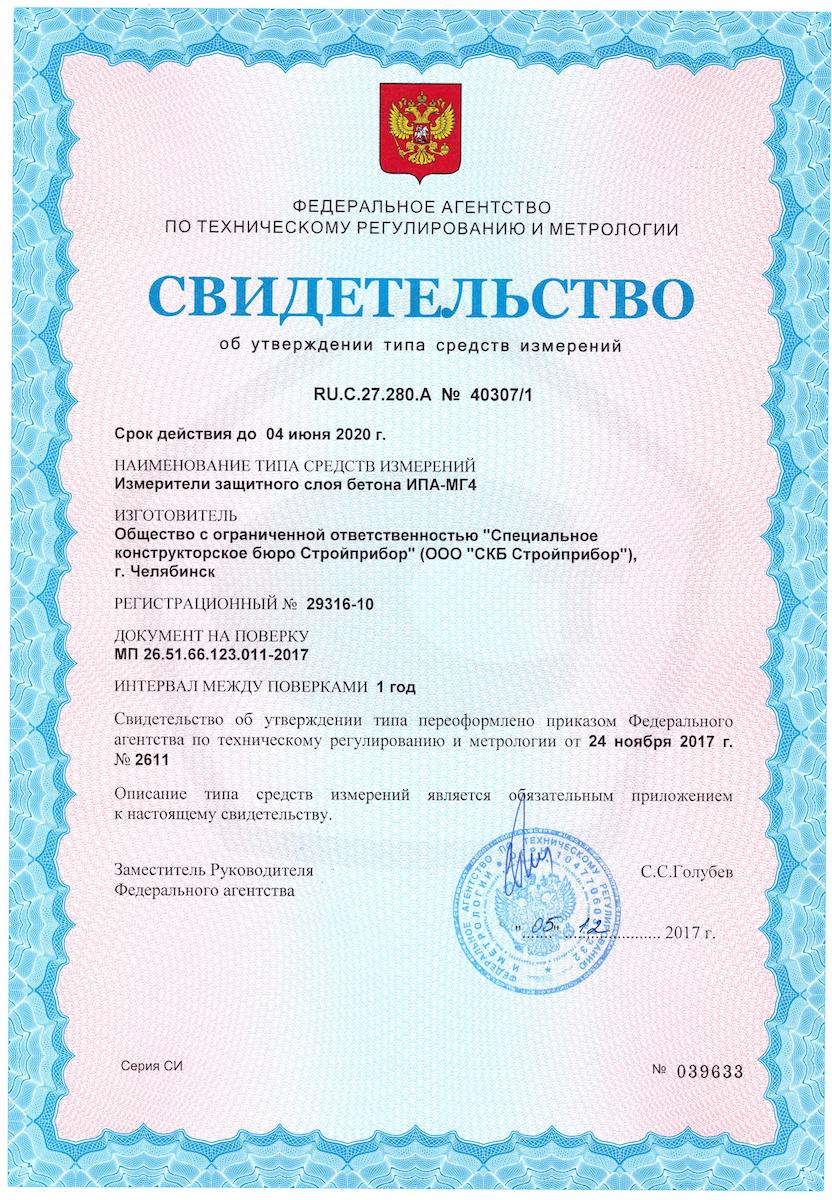

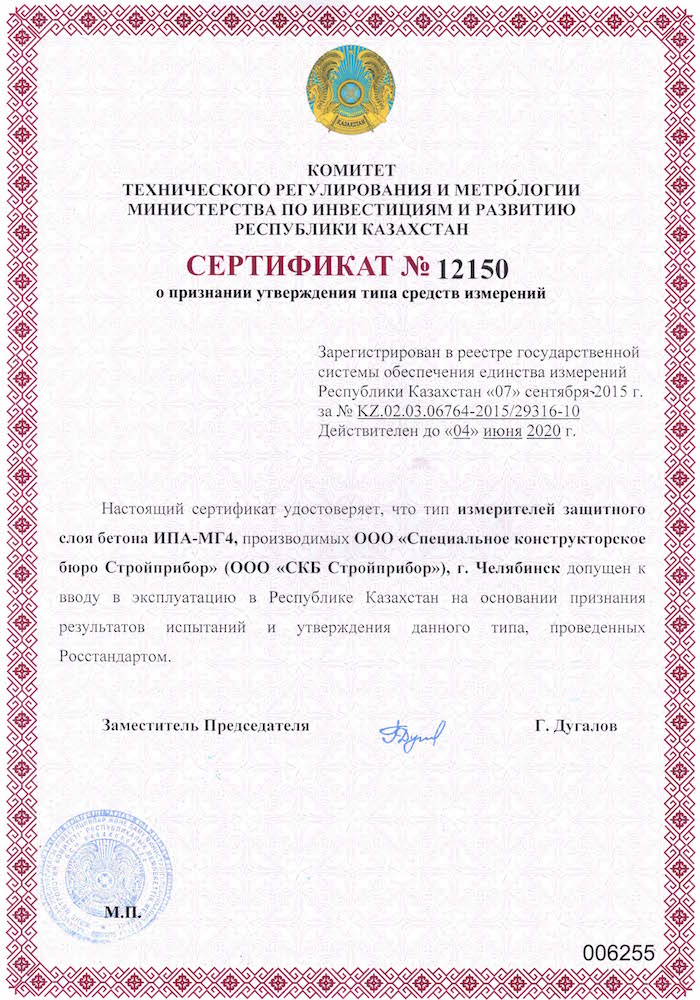

Измерители серии ИПА-МГ4 произведены в России и внесены в Госреестр средств измерения РФ (№29316-10), Беларуси и Казахстана. Свидетельство о поверке входит в стандартный комплект поставки. Межповерочный интервал – 1 год. Поверка проводится по методике МП 26.51.66.123.011. Методика содержится в инструкция по эксплуатации. Срок гарантии производителя – 18 месяцев. Средний срок службы – 10 лет. Сервисные центры находятся в Москве и Челябинске.

Измеритель защитного слоя бетона ИПА-МГ4 Измеритель защитного слоя бетона ИПА-МГ4 Измеритель защитного слоя бетона ИПА-МГ4

Технические характеристики измерителя защитного слоя бетона ИПА-МГ4 приведены в следующей таблице.

Технические характеристики ПДС-МГ4
Диапазон измерений толщины защитного слоя бетона, мм:
– при диаметре арматуры 3, 4, 5, 6, 8 мм
− при диаметре арматуры 10, 12, 14, 16, 18 мм
– при диаметре арматуры 20, 22, 25, 28 мм
− при диаметре арматуры 32, 36, 40 мм

от 5 до 60
от 5 до 90
от 5 до 110
от 10 до 130
Пределы допускаемой абсолютной погрешности измерения толщины защитного слоя бетона, мм, не более (hзс– измеряемая толщина защитного слоя бетона, мм) ± (0,05hзс+ 0,5)
Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм ± 10
Параметры электрического питания:
Напряжение постоянного тока, В (от двух элементов AALR6)
Потребляемый ток, мА, не более:
ИПА-МГ4 ИПА-МГ4.01
− без подсветки дисплея
− с подсветкой дисплея

3 (+0,5, -1,4)

20
20
40
Габаритные размеры, мм, не более:
электронный блок:
− длина
− ширина
− толщина
преобразователь:
− длина
− ширина
− толщина


176
92
32

160
48
35
Масса, кг, не более 0,8
Средний срок службы, лет 10
Средняя наработка на отказ, ч 5000

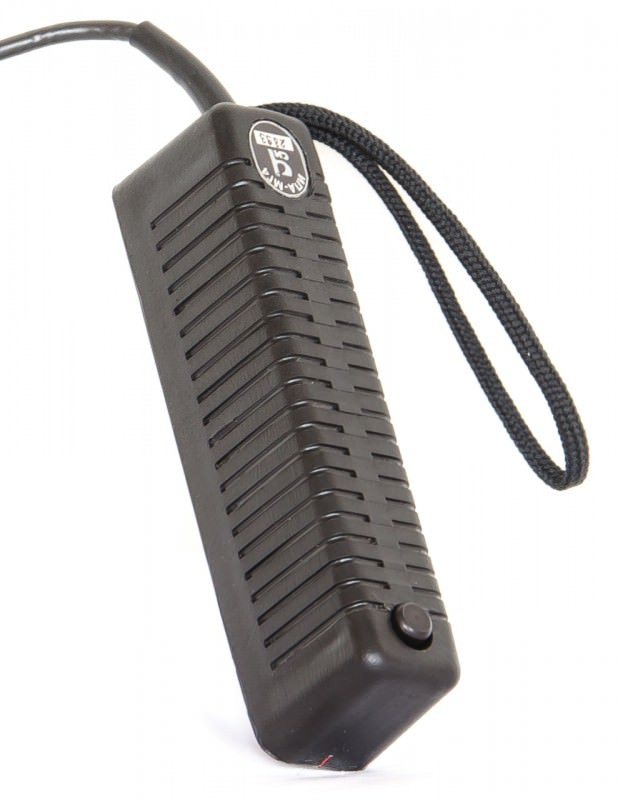

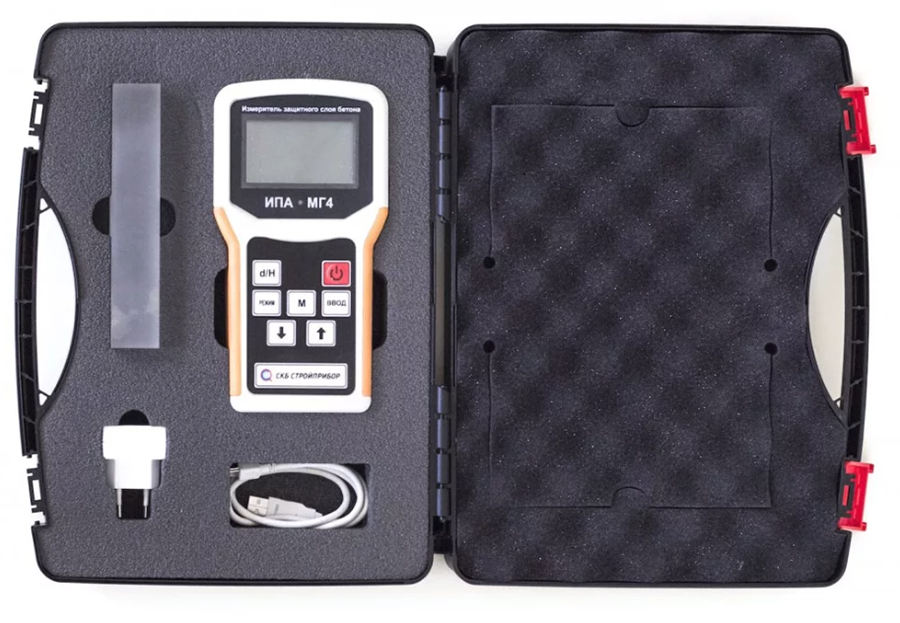

Комплект поставки: Электронный блок, преобразователь, упаковочный кейс (сумка), ремень, контрольный образец, инструкция по эксплуатации с паспортом. Дополнительно для ИПА-МГ4.01: кабель связи с ПК, CD с программным обеспечением.

Дополнительная информация:

Купить приборы для поиска арматуры и измерения толщины защитного слоя бетона ИПА-МГ4 и ИПА-МГ4.01 можно по официальной цене производителя указанной в прайс-листе. Цена приборов ИПА-МГ4 и ИПА-МГ4.01 указана с учетом НДС. Смотрите так же разделы: Дефектоскопы для бетона, Приборы для поиска арматуры, Обучение и аттестация специалистов по УЗК.



Приборы ИПА-МГ4 и ИПА-МГ4.01 для измерения защитного слоя бетона и поиска арматуры можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
