Твердомер по Шору ТВР-D

Твердомер по Шору ТВР-D

Твердомер (дюрометр) ТВР-D с аналоговым индикатором предназначен для измерения твёрдости по шкале Шора тип D пластмасс и эбонита в соответствии с ГОСТ 24621-2015 (ISO 868-2003), в том числе твёрдых полиуретанов: резины, плексигласа, полистирола, термопласта, полиграфических валков, пластин из винил-ацетата целлюлозы и т.п.

Механизированный вариант твердомера – ТВР-DМ – является механизированным аналогом твердомера советских времён «Прибор настольный ИТ 5079» производства "Точприбор" (а затем его преемника "ЗИП") и представляет из себя механический штатив с установленным в нём дюрометром ТВР-D. Штатив может быть приобретён совместно с прибором ТВР-D, либо приобретён позднее при необходимости.

Дюрометры модификаций ТВР-D и ТВР-DМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях при контроле качества изделий из твёрдых полиуретанов: при входном контроле сырья и заготовок, а также при выходном контроле готовых изделий как производителем, так и конечным потребителем изделия.

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-А) и для присоединения дюрометра к штативу (модификация ТВР-АМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).

Штатив обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить высокую точность измерения твёрдости контролируемого изделия. Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени, обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную. Штатив востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний.

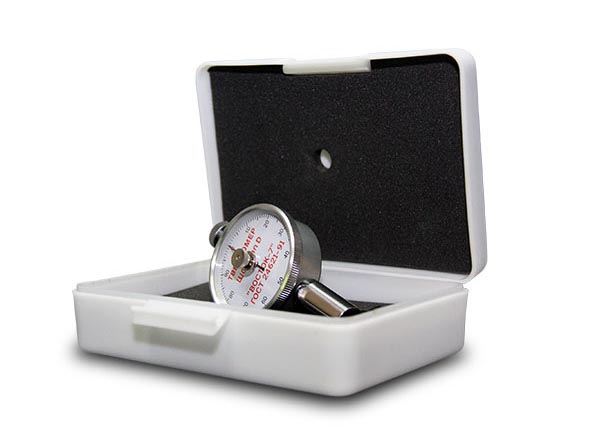

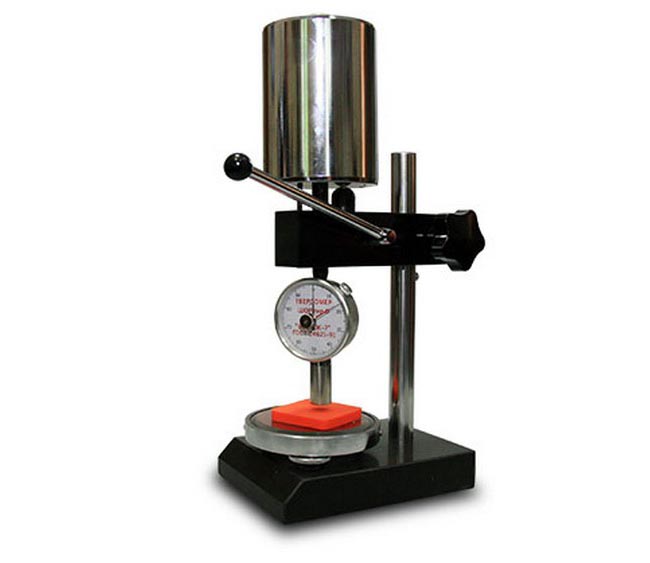

Твердомер по Шору ТВР-D в кейсе Твердомер по Шору ТВР-D со штативом

Технические характеристики твердомера ТВР-D:

Параметр Значение
Диапазон показаний при цене деления шкалы равной 1 0 … 100
Рабочий диапазон для измерения твёрдости 20 … 90 HD
Цена деления отсчётного устройства, ед. твёрдости 1
Вылет индентора от опорной поверхности прибора при нулевом показании 2,5 ± 0,04 мм
Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) ± 0,445 Н
Предварительная нагрузка 0,549 ± 0,075 Н
Предельная нагрузка 49,04 ± 0,49 Н
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора ± 0,025 мм (± 1 деление шкалы)
Диапазон температур, °С:
 - Рабочий диапазон при эксплуатации
 - При транспортировке и хранении

+21 °С…+25 °С
-20 °С…+45 °С
Относительная влажность воздуха 30 % … 80 %
Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: 6 мм
Минимальное расстояние между:
 - Соседними точками измерений (отпечатками)
 - Соседними точками измерений для пористых материалов
 - Центром точки измерения и краем поверхности изделия

6 мм
15 мм
12 мм
Диаметр опорной поверхности твердомера 16 мм
Минимально необходимый диаметр подготовленной поверхности для проведения измерений 10 мм
Межповерочный интервал 1 год
Масса твердомера 0,19 кг
Габаритные размеры (В*Ш*Г) 112 х 60 х 32 мм
Масса упаковочного футляра с твердомером 0,3 кг
Габаритные размеры упаковочного футляра (В*Ш*Г) 41 х 150 х 114 мм
Гарантийный срок эксплуатации твердомера (дюрометра) 1 год
Модификация ТВР-DМ
Толщина/высота контролируемого изделия, не более: 60 мм
Диаметр предметного столика для размещения контролируемого изделия: Ø 100 мм
Усилие, создаваемое грузом-гирей: 49,3 ± 0,49 Н
Масса штатива в сборе без твердомера: 8,5 кг
Габаритные размеры (В*Ш*Г), не более: 365 х 230 х 110

Комплект поставки:
