Комплекс внутритрубной диагностики HeatScan

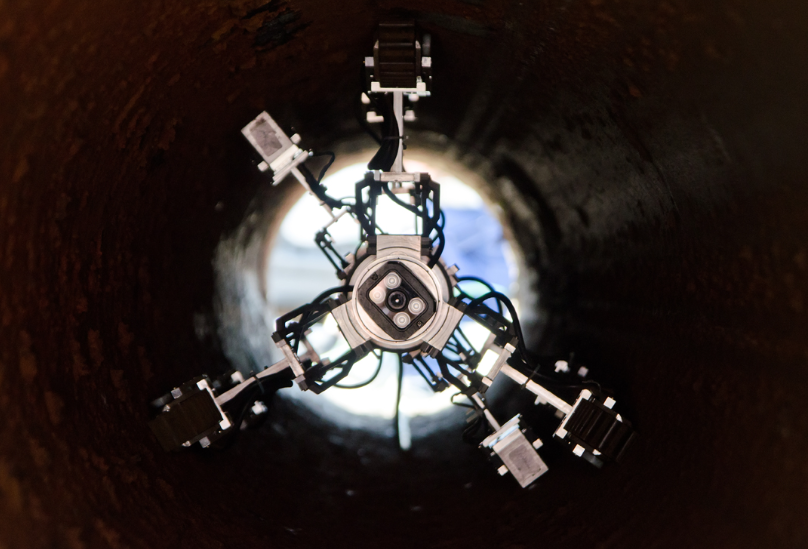

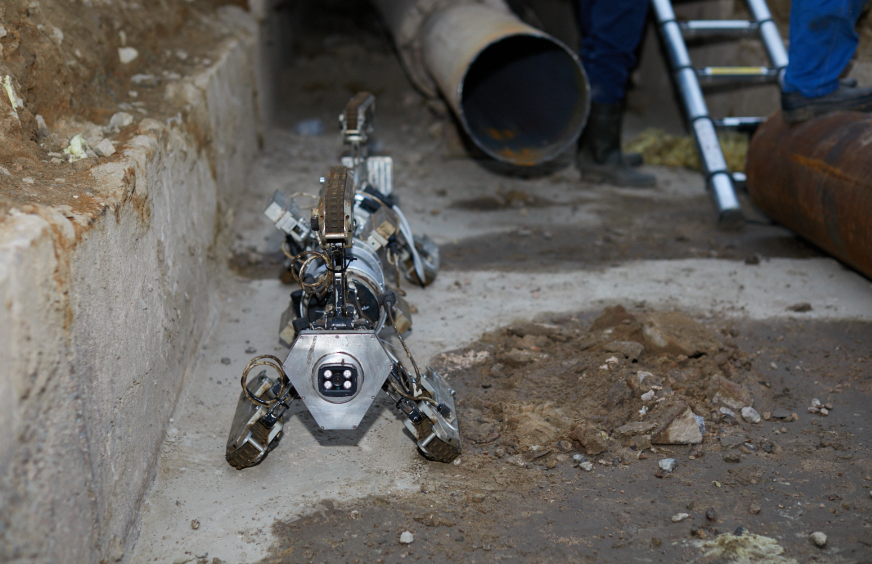

Комплекс внутритрубной диагностики HeatScan предназначен для выявления дефектов трубопроводов с использованием диагностического робота и оценки остаточного ресурса дефектных участков. Технология не требует предварительной подготовки трубы, позволяет контролировать состояние металла через слой отложений до 35мм. Диагностический робот комплекса оснащён шестью гусеницами и способен проходить участки со значительным уровнем загрязнений. Наша компания предоставляет услуги по внутритрубной диагностике данным комплексом.

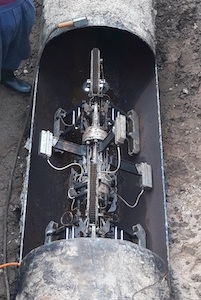

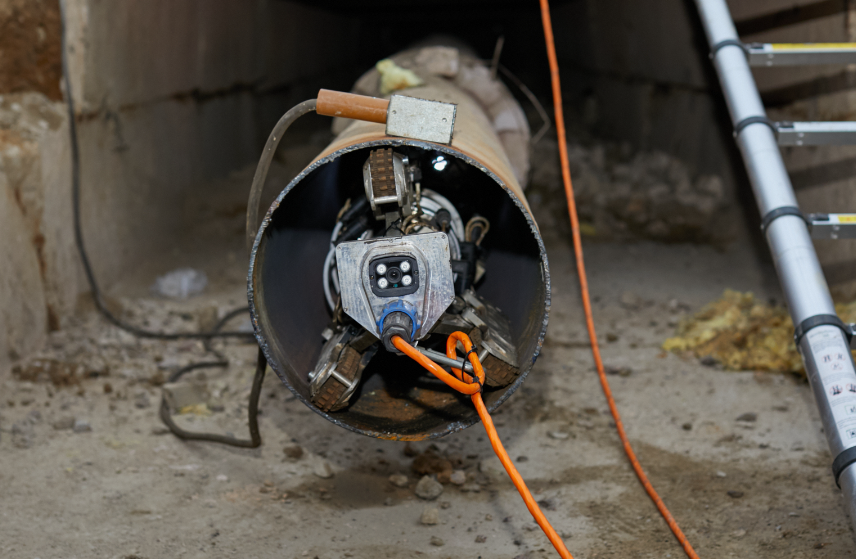

Загрузка робота в трубу осуществляется через рез с минимальными размерами 400 мм Х 600 мм. Робот не требует вваривать в трубу каких-либо загрузочных камер. Для движения робота и проведения диагностики не требуется наличие воды под давлением в трубе. Диагностический комплекс HeatScan использует модифицированный магнитный метод контроля для поиска дефектов. Данный метод нечувствителен к неровностям поверхности трубы, обусловленным коррозией, в отличии от ультразвукового метода контроля. Робот измеряет остаточную толщину металлической стенки трубы в местах, которые невозможно проконтролировать другими методами контроля из-за наличия отложений и сильной коррозии.
Робот обладает герметичным корпусом, который позволяет проводить работы непосредственно с погружением в воду. Температура воды при этом может составлять 50°C. Производительность контроля до 120 метров в час.
Технические характеристики комплекса внутритрубной диагностики HeatScan:
| Характеристика | Значение |
| Диапазон контролируемых диаметров | ДУ400-ДУ1400 |
| Диапазон толщин стенок трубы | 1.5-16 мм |
| Дальность хода | 300 м |
| Величина отложений на внутренней поверхности трубы | До 35 мм |
| Размеры выявляемых/измеряемых дефектов | сквозной дефект диаметром 6 мм коррозионное повреждение диаметром 30 мм глубиной 20% от толщины стенки |
| Производительность | 120 м/ч |
| Количество проходимых отводов | 4 шт |
| Прохождение тройников | да |
| Погрешность измерения остаточной толщины в зоне дефекта | 15% от остаточной толщины |
| Относительная влажность | 100% |
| Диапазон рабочих температур | -20º…+70ºС |
| Давление | 101.3кПа |
