Комплект контрольных образцов (рабочий, контрольный, экспертный) из 3 шт. Контрольный образец изготавливаются по А, Б, В уровням чувствительности по ГОСТ 21105-87

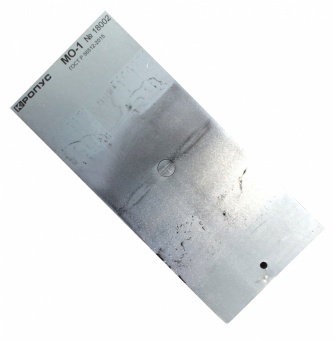

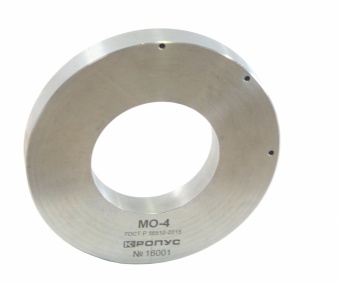

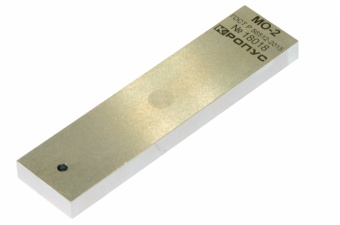

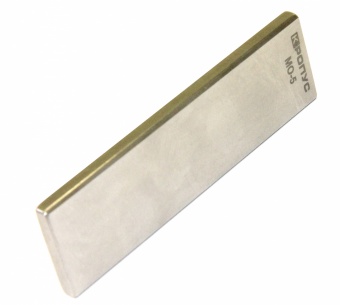

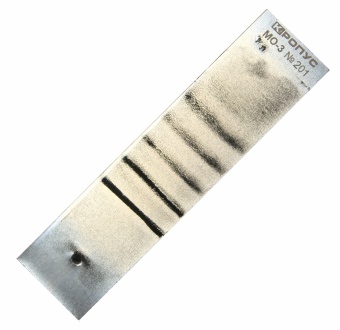

Контрольные образцы для МПД предназначены для определения качества магнитной суспензии, режимов намагничивания и технологии контроля по соответствующему уровню чувствительности. Образцы соответствуют требованиям ГОСТ Р 56512-2015 и ПНАЭ Г-7-015-89. Каждый образец снабжен метрологическим свидетельством, а также паспортом с фотографией и описанием трещины. Уровни чувствительности образцов в соответствии с ПНАЭ Г-7-015-89 приведены в следующей таблице.



Условный уровень чувствительности Минимальная ширина раскрытия условного дефекта, мкм (не более) Минимальная протяженность условного дефекта, мм Шероховатость контролируемой поверхности Rа, мкм (не более)
А 2,0 0,5 2,5
Б 10,0 0,5 10,0
В 25,0 0,5 10,0

Технические характеристики

Размер образца, мм - 100х30
Толщина образца, мм - 4 - 5
Материал сталь, мм 40Х13
Шероховатость контролируемой поверхности Rz40

После проведения контроля образцы должны быть очищены и просушены. Очистка производится выдержкой в ацетоне в течении 1,5-2 часов. Образец должен храниться в отдельной коробке в сухом помещении.



Образцы для аттестации по магнитопорошковому методу

Образцы для аттестации по магнитопорошковому методу

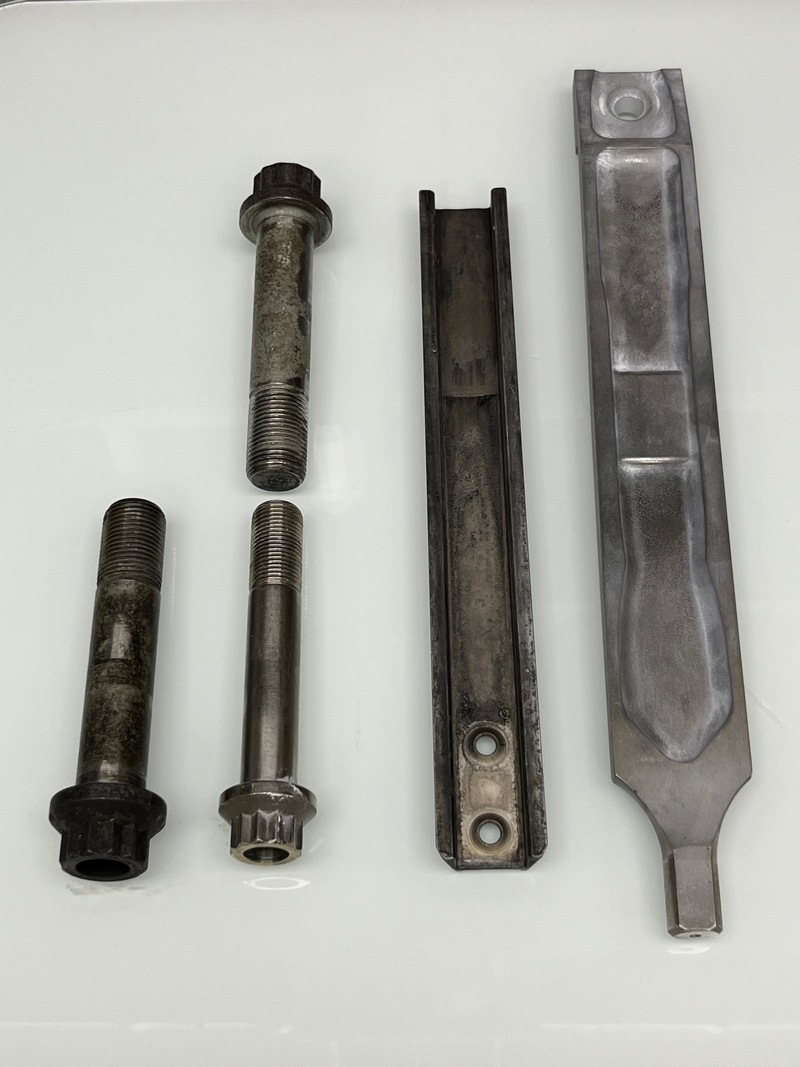

Комплект образцов для аттестации предназначен для обучения и повышения квалификации специалистов по магнито-порошковому методу контроля. В комплект входит 4 образца, каждый из которых имеет один или несколько типичных дефектов, возникающих в процессе эксплуатации сварных швов и основного металла (поры, трещины, непровары, и т.д.).

На каждый образец разработан отдельный паспорт, в котором содержатся:

  • исходные данные образца (материал, размеры, соответствие нормативам);
  • технологическая карта неразрушающего контроля;
  • дефектограмма с описанием обнаруженных дефектов;
  • заключение о качестве контролируемого образца.

Для обеспечения объективности экзамена, в паспорте содержится заключение о качестве образца, выданное независимым экспертом III уровня, которое является базовым при оценке практического экзамена. Кроме паспорта в комплект документов входят незаполненные бланки для составления кандидатом технологической карты, дефектограммы и заключения о качестве контролируемого образца.
