Цифровая радиография
С общим описанием метода цифровой радиографии и отзывами заказчиков можно ознакомиться здесь.
Калькулятор экономической эффективности цифровых сканеров здесь.
DUERR NDT является первой международной компанией, которая разработала сканер с лазерным пятном 12,5 мкм, удовлетворяющий всем строгим требованиям EN 14784 и ASTM 2446. Сканеры DUERR с запоминающими пластинами высокой разрешающей способности дают возможность получить базовое пространственное разрешение 40мкм но при этом идеально подходят для контроля сварных швов и объектов, требующих меньшего разрешения.
В сканерах DUERR NDT применена запатентованная технология считывания информации с запоминающей фосфорной пластины на основе параболического зеркала (Photon Collecting System), за счет чего достигается двух-трехкратное увеличение отношения сигнал/шум, по сравнению с наиболее распространенными барабанными сканерами. Все сканеры разработаны и производятся в Германии. Для удобства пользователей в ПО поставляемом в составе комплекса КР DUERR NDT предлагаются несколько наборов настроек оптимизированных для типовых задач радиографического НК.
Портативный цифровой сканер CRх25P компании General Electric применяется для проявки и анализа гибких запоминающих пластин в промышленном радиографическом контроле. Сканер работает с люминесцентными пластинами шириной до 35 см практически любой длины и формы. Усовершенствованная система подачи продлевает срок службы пластин, сохраняя высокое качество изображения. Разрешение сканирования: 17, 25, 50 или 100 мкм. Сканер оптимизирован для работы как рентгеновскими аппаратами, так и с гамма-дефектоскопами такими как: Se75, Ir192, Co60. Производитель - «GE Sensing & Inspection Technologies GmbH», Германия. Срок гарантии - 1 год с опциональной возможностью продления до 2 лет.
Сканер CRx25P поддерживает разрешение 25 микрон и предназначен для контроля сварных швов в соответствии с российскими и международными стандартами. Применение сканера CRх25P с фирменным программным обеспечением GE значительно повышает скорость контроля и качество интерпретации снимков, а также экономит на расходных материалах (особенно при больших объемах). Расчет экономической эффективности систем цифровой радиографии приведен здесь.
CRx Vision - новый универсальный настольный сканер запоминающих пластин компании General Electric применяемый для анализа снимков при радиографическом неразрушающем контроле. Применение сканера CRxVision с программным обеспечением значительно повышает скорость контроля и качество интерпретации снимков, а также снижает эксплуатационные расходы (особенно при больших объемах). Расчет экономической эффективности систем цифровой радиографии приведен здесь. Система CRxVision внесена в Госреестр средств измерения РФ под номером 65995-16. Также оформлен сертификат соответствия стран таможенного союза. Производство - «GE Sensing & Inspection Technologies GmbH», Германия. Срок гарантии – 1 год.
Сканер запоминающих пластин CRx Vision имеет глубину цвета 16 бит с разрешением 35 или 70 мкм. Модель работает с запоминающими пластинами шириной от 73 мм и длиной до 1 500 мм. Производительность сканера для пластины 10x40 см составляет 90 пластин в час при разрешении 70 мкм или 28 пластины при разрешении 35 мкм. Сканер может работать в режиме одновременного сканирования нескольких пластин и не требует регулировки фотоумножителя при экспонировании пластин разной толщины. Подробное описание запоминающих пластин GE приведено здесь.
CrxFlex – цифровой высокопроизводительный сканер компании General Electric, применяемый для анализа снимков при радиографическом неразрушающем контроле. Применение сканера CrxFlex с программным обеспечением значительно повышает скорость контроля и качество интерпретации снимков, а также экономит на расходных материалах (особенно при больших объемах). Расчет экономической эффективности систем цифровой радиографии приведен здесь.
Одной из уникальных особенностей сканера CRxFlex является возможность применения жестких (не извлекаемых) кассет или сканирования запоминающих пластин определенного размера. Сканер оптимизирован для работы как рентгеновскими аппаратами, так и с гамма-дефектоскопами. Модульная внутренняя конструкция CrxFlex позволяет обеспечить легкость обслуживания, увеличивая срок службы дорогостоящего прибора.
DXR250C-W и DXR250U-W — беспроводные плоскопанельные детекторы для промышленного рентгеновского контроля. Преимуществами плоскопанельных детекторов являются: высокая чувствительность, разрешение и контраст в сочетании с возможностью контроля слабых изменений радиационной толщины. Усовершенствованная структура детекторов на базе оксисульфида гадолиния обеспечивает дозовую чувствительность с шагом пикселя 200 мкм, позволяя сократить продолжительность экспозиции и вредное воздействие на персонал. Размеры области детектирования для DXR250C-W составляют 200×200 мм, для DXR250U-W — 405×405 мм.
Принцип действия плоскопанельных детекторов основан на прохождении ионизирующего излучения через исследуемый объект и входное окно плоскопанельного детектора. При поглощении излучения образуются фотоны света, которые с помощью фотодиодов преобразуются в поток электронов. Матрица детекторов преобразует свет в электросигналы, которые проходя через аналого-цифровой преобразователь поступают в компьютер в виде изображения.
Многоразовые запоминающие пластины General Electric используются в промышленном радиографическом контроле для экспонирования радиографических снимков с применением цифровых сканеров. Широкий динамический диапазон с широким допустимым интервалом экспозиции сокращают простои и повышают производительность контроля. Качество получаемого изображения повышается за счёт улучшения следующих параметров: соотношения сигнал/шум SNR до 250, повышения градации серого GV на 30%, улучшения чувствительности до 1 класса без замены сканера.
Технология производства запоминающих пластин, применяемых со сканерами GE, получила сертификат BAM и соответствует зарубежным стандартам ASME, ASTM и EN. Технология отнесена к классу IP Class 1 / Special. Пластины имеют специальные запатентованные защитные слои, которые предотвращают появление повреждений и трещин. Состав люминофора BaSrFBrl: Eu2. Типичная длина волны люминесценции 390 нм.

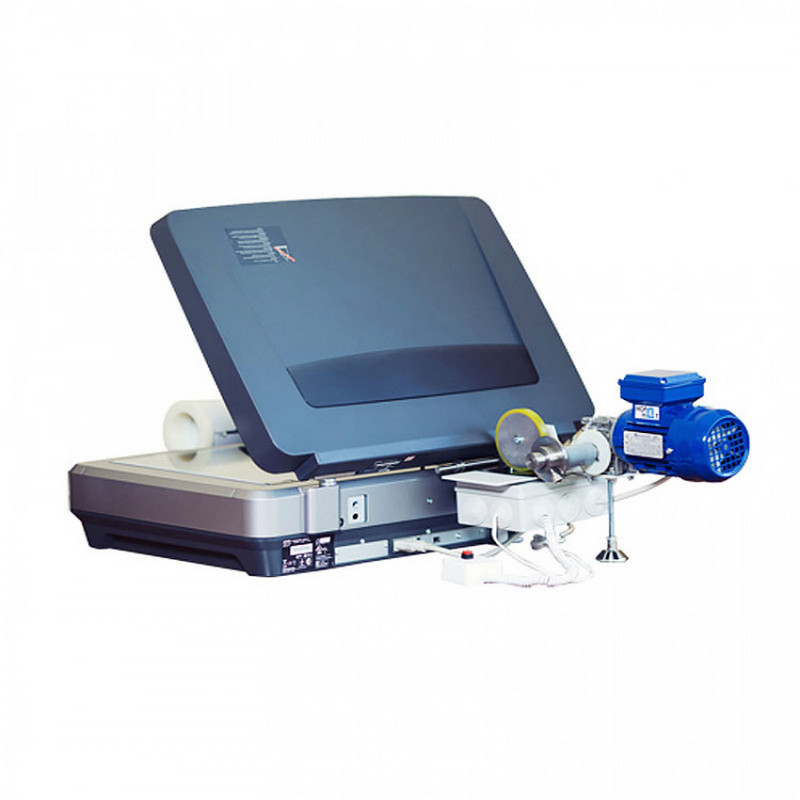

Оцифровщики (дигитайзеры) FS50 / FS50B компании General Electric предназначены для оцифровки промышленных рентгеновских пленок. Использование данных приборов дает возможность создания цифрового архива, который намного компактнее и удобнее для поиска, чем архив пленки. Кроме того, оцифровщики дают расширенные возможности по интерпретации снимков в программном обеспечении Rhythm Viewer, Программа дает возможность улучшить качество, выделить исследуемую область, измерить интересующие фрагменты, добавить аннотации и прочие атрибуты. Сохранение снимков возможно в форматах TIFF, BMP, JPEG и DICONDE. Каждый прибор поставляется с таблицей входных-выходных RGB-значений полученных в процессе заводской калибровки.
В настоящее время модель FS50B является единственным на рынке оцифровщиком, который может обрабатывать полный диапазон плотности (D = 0 до 4.70 D) как один рабочий диапазон с необходимой контрастной чувствительностью. Качество изображений соответствует классу DB по ISO 14096-2005 и подтверждено сертификатом ВАМ. Модель FS50B имеет 3 режима сканирования: стандартный, высококачественный и высокоскоростной. В ускоренном режиме пленка формата 35 x 43 мм может быть оцифрована менее чем 7 секунд. Режим сканирования определяется программным обеспечением на компьютере оператора.
Сканер VIDAR NDT PRO – прибор для оцифровки рентгеновских снимков в промышленной радиографии.
С помощью оцифровщика возможно создание цифрового архива, который намного компактнее и удобнее для поиска, чем архив пленочных снимков. Дигитайзер VIDAR NDT PRO специально создан для работы в секторе неразрушающего контроля и отвечает российским и международным стандартам нефтегазовой, авиационной, атомной, и других отраслей промышленности.
