Эталон чувствительности канавочный

Канавочные эталоны (ЭЧК) применяются для оценки чувствительности радиографического контроля. Оценка чувствительности проводится путем сравнения потемнений на радиографическом снимке с размерами эталонных канавок.Эталоны изготовлены по ТУ 102-372-84. Первичная калибровка ЭЧК регламентирована методикой МИ 564-84.

В соответствии с требованиями ГОСТ 7512-82 эталоны чувствительности следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае, если это не возможно по техническим или экономическим причинам, эталон чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.

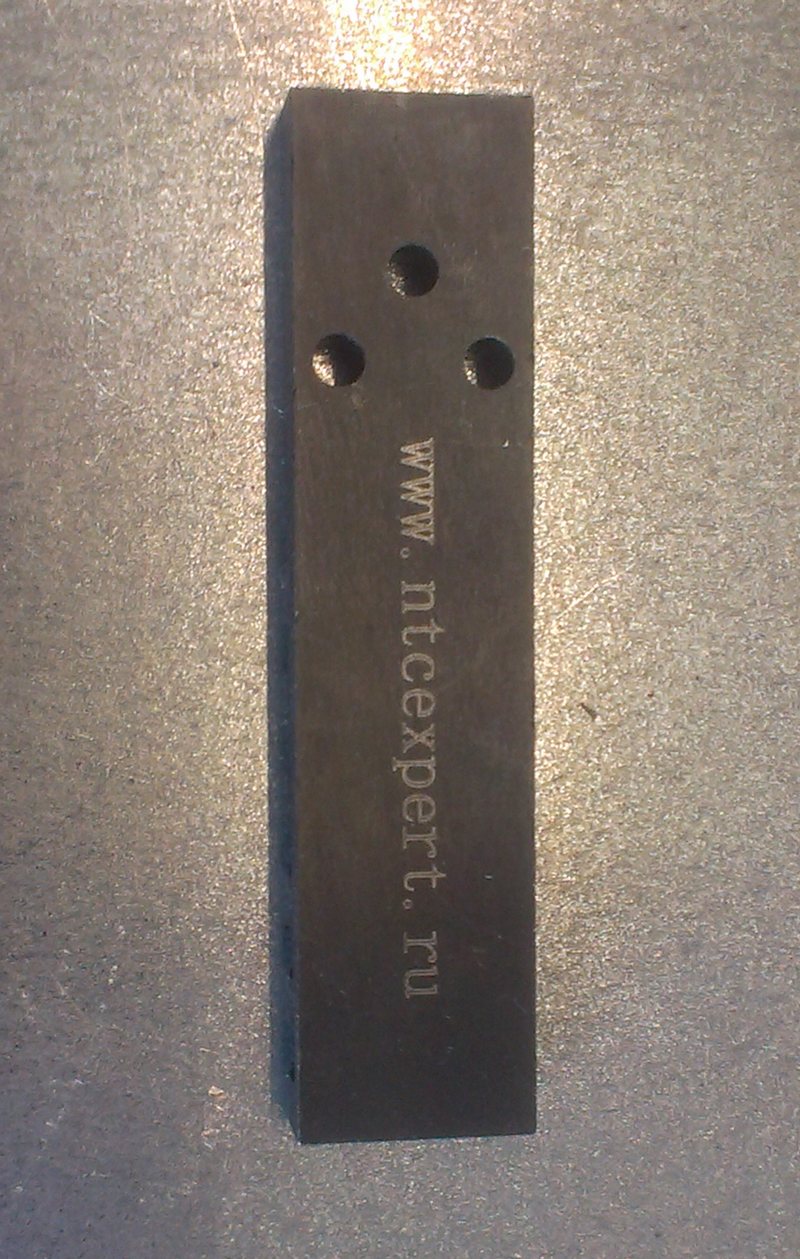

Также допускается использовать эталоны из материалов, имеющих меньшее радиографическое поглощение, чем контролируемый материал. Например, при рентгеновском контроле изделий из меди можно воспользоваться стальным эталоном чувствительности. При этом контроль будет выполняться по более высоким требованиям, чем это необходимо. Стандартные материалы канавочных эталонов чувствительности - сталь, медь, алюминий, титан, никель. Эталоны маркируются серийным номером, специальными отверстиями и числовым кодом, где первая цифра обозначает материал, а вторая размер. Так числовой код наиболее распространенных эталонов имеет следующий вид: сталь - 11,12,13; алюминий и магний - 21,22,23; титан - 31,32,33; медь - 41,42,43; никель - 51,52,53; нержавейка 61,62,63. Правила маркировки эталонов отверстиями содержатся в таблицах 2 и 3 ГОСТ 7512-82.

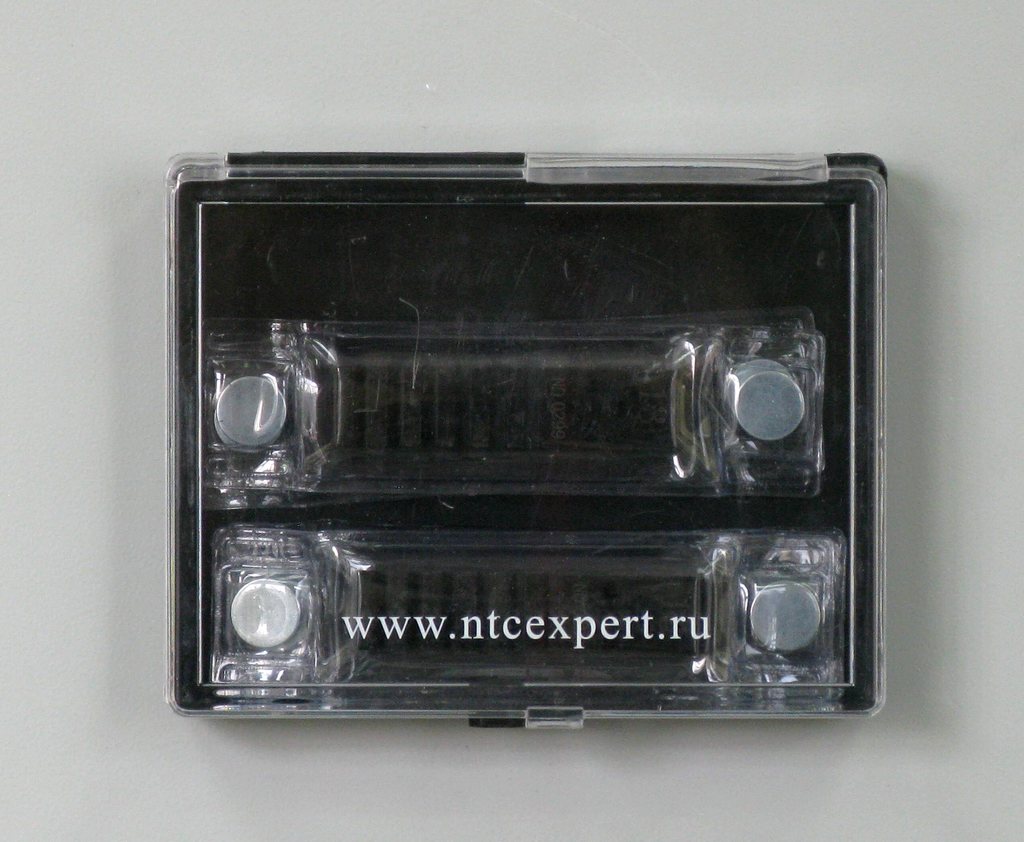

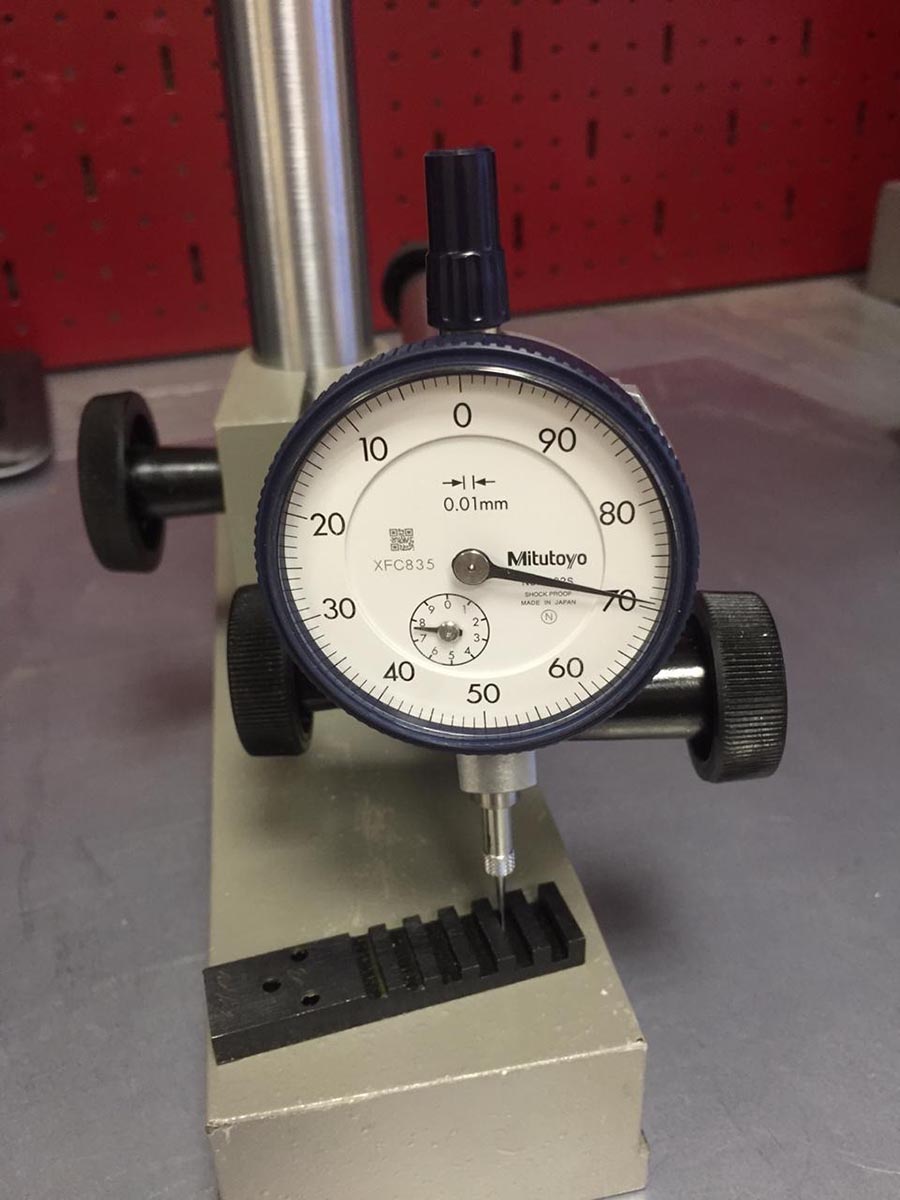

Стальные канавочные эталоны производства НТЦ Эксперт выпускаются запаянными в пластиковый чехол с двумя магнитами по краям. Такая упаковка позволяет существенно продлить срок службы эталонов и облегчает их крепление на объектах контроля. Канавочные индикаторы должны подвергаться метрологической аттестации при их выпуске и в дальнейшем не реже одного раза в 5 лет. В стандартный комплект поставки входят – канавочный эталон, упаковка, сертификат о калибровке (по заявке). Основные размеры и допуски канавочных эталонов приведены в таблице.


эталона
Глубина канавок Предельное
отклоненение
R,
не более
A B C H L
h1 h2 h3 h4 h5 h6 Ном. П.о. Ном. П.о. Ном. П.о. Ном. П.о. Ном. П.о.
1 0,6 0,5 0,4 0,3 0,2 0,1 -0,05 0,1 2,5 ±0,3; 0,5 +0,2; 10 -0,36 2 -0,1 30 -0,52
±0,15 0,1
2 1,75 1,5 1,25 1 0,75 0,5 -0,1 0,2 4 ±0,4 1,5 0,3 12 -0,43 4 -0,12 45 -0,62
3 - - 3 2,5 2 1,5 -0,25 0,3 6 ±0,4 3 0,3 14 -0,43 6 -0,12 60 -0,74
4 3,5 - - - - -0,3

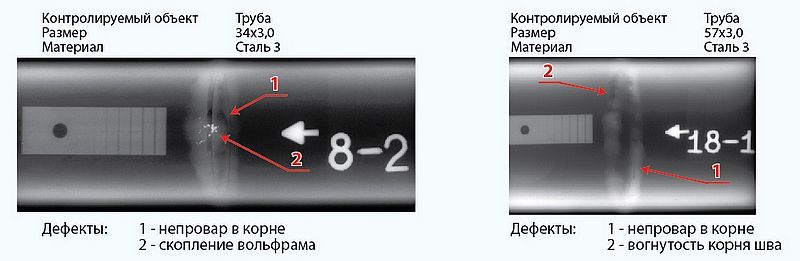

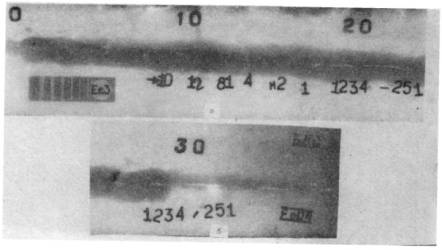

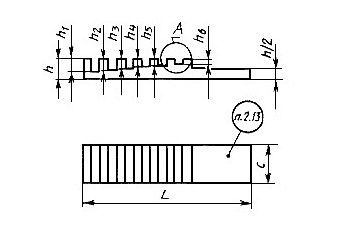

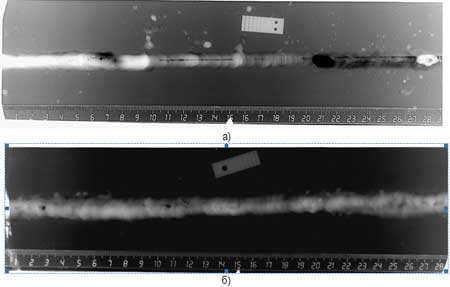

Канавочные эталоны чувствительность сертификат о калибровке Канавочные эталоны чувствительность НТЦ Эксперт Канавочные индикаторы изображения Канавочные эталоны на радиографическом снимке Канавочные эталоны чувствительности на радиографическом снимке Эталон канавочный чертеж Эталоны чувствительности НТЦ Эксперт

Продукция собственного производства. Купить канавочные эталоны чувствительности можно по цене указанной в прайс-листе. Смотрите так же – эталоны чувствительности проволочные, принадлежности для радиографии, аттестация специалистов по радиографическому методу.




Эталоны чувствительности канавочные можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
