Ультразвуковой дефектоскоп STARMANS DIO 1000 PA

Дефектоскоп Starmans 1000pa с функцией контроля фазированными решетками Ультразвуковой дефектоскоп STARMANS DIO 1000PA – это высокочастотный ультразвуковой дефектоскоп на фазированных решетках, с возможностью подключения дифракционно-временных сканеров и бесконтактного контроля методом ЭМА. Подробное описание и преимущества данных методов приводятся в статьях - Метод фазированной решетки, Дифракционно-временной метод (TOFD), Электромагнитно-акустические преобразователи (ЭМАП)

Являясь флагманом в линейке ультразвуковых дефектоскопов чешской компании «STARMANS electronics», DIO 1000PA обладает всеми известными на сегодняшний день функциями современных приборов и выгодно отличается от конкурентов ценой и новаторскими решениями. Более чем 20 летний опыт разработок высокотехнологичного оборудования позволил компании STARMANS создать по настоящему мощный прибор, вобравший в себя новейшие технологии и высокое европейское качество.

Благодаря набору перечисленных качеств, УЗ дефектоскоп DIO 1000PA отличается повышенной способностью обнаружения дефектов, лучшей визуализацией проблемных участков, а также повышает эффективность контроля путем разовой настройки просмотра А-сканов под разными углами, устраняя необходимость использования нескольких призм и датчиков. Таким образом, прибор обладает всеми пользовательскими характеристиками дефектоскопа DIO 1000 SFE, с дополнительными преимуществами метода фазированных решеток.

Дефектоскоп DIO 1000PA имеет мощное программное обеспечение, интуитивное управление и высокую скорость контроля. Благодаря применению современных электронных компонентов удалось создать самый портативный прибор для применения ПЭП с фазированными решётками. Малый вес и габариты дефектоскопа DIO 1000PA дают возможность контроля объектов недоступных ранее из за громоздкости и большого веса приборов. Дефектоскоп СтармансDIO 1000 PA внесен в госреестр средств измерений (свидетельство) и допущен к применению на территории Российской Федерации. Свидетельство о поверке дефектоскопа уже входит в стандартный комплект поставки.

Дефектоскоп Starmans DIO 1000pa с функцией контроля фазированными решетками Дефектоскоп старманс Ультразвуковой контроль с дефектоскопом на фазированных решетках Starmans 1000PA Дефектоскоп на фазированных решетках Старманс 1000PA

Среди особенностей и преимуществ дефектоскопа Starmans DIO 1000PA можно выделить следующие:

  • возможность подключения и контроля с применением дифракционно-временного метода (подробнее);
  • возможность контроля с использованием электромагнитно-акустических преобразователей (подробнее);
  • возможность контроля без применения специального геля для ультразвукового контроля;
  • антибликовый дисплей с 1024х768 с функцией регулировки яркости;
  • возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
  • встроенная функция автоматической калибровки, упрощающая и ускоряющая настройку дефектоскопа DIO 1000 SFE;
  • одновременное отображение на дисплее А-скана и W-развертки
  • функция AUTOFREEZE
  • набор прикладных функций (DAC+TCG, DAC, TCG, JIS DAC, API, CSM)
  • поддерживает четыре строба с набором соответствующих функций для каждого
  • встроенный калькулятор облегчающий анализ сварных швов;
  • работа в режиме толщиномера;
  • возможность эксплуатации при температуре до -20С°
  • малый вес и габариты (1.3 килограмма при размерах 220х180х30мм);
  • время работы аккумулятора до 10 часов, в зависимости от яркости экрана
  • европейское качество (комплектующие и сборка Чехия ) с гарантией 2года + возможность продления до 3х лет;
  • русифицированное меню и вся техническая документация.
  • визуализация сечения исследуемого объекта (S - скан) с возможностью одновременного отображения А и S скана
  • изменяемый угол фокусировки датчика (нет необходимости замены датчика)
  • 16, 32, 64, 128 каналов

Краткое описание прикладных функций дефектоскопа STARMANS DIO 1000PA приведено в следующей таблице:

Функция Описание Внешний вид
Одновременное отображение нескольких сканов и разверток интерфейс прибора позволяет визуализировать и одновременно выводить на экран несколько сканов и разверток. К примеру, одновременное отображение А и S сканов позволяет максимально быстро обнаружить дефект, определить его координаты, размеры и произвести отбраковку. Дефектоскоп Starmans - функция B, C сканов
Режим профиля сварного шва данная функция значительно расширяет возможности по определению координат и геометрии дефектов относительно контролируемого сварного шва. Дефектоскоп на фазированных решетках Starmans 1000PA - режим профиля сварного шва
Возможность визуализации прибор имеет возможность работы в различных режимах исследования с использованием множества сканов и разверток для визуального отображения дефектов в разных плоскостях. Дефектоскопы STARMANS - возможность визуализации различных разверток
Создание наглядных отчетов данная функция обеспечивает удобный вывод наглядных отчетов в нескольких форматах. В приборе реализована возможность инвертирования цветов результатов, для более наглядного представления. Имеется возможность самостоятельной конфигурации отчетов, путем редактирования файлов XML. Созданные отчеты в различных форматах (PNG, HTML, XML и т.д.) переносятся на компьютер через USB Дефектоскопы Старманс - функция создания наглядных отчетов
Автоматическая калибровка преобразователя автоматическая калибровка дефектоскопа под используемые преобразователи по стандартному образцу. Дефектоскоп на фазированных решетках Starmans 1000PA  - автоматическая калибровка преобразователя
Функция калибровки наклонных преобразователей данная функция может быть очень полезна при контроле наклонными преобразователями продольного шва на криволинейной поверхности различных объектов. Дефектоскоп на фазированных решетках Starmans 1000PA  - функция контроля внутреннего и внешнего диаметров
Цифровая АРД-диаграмма данный метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности с учетом ее характерного размера. Starmans 1000 PA - цифровая АРД диаграмма
ВРЧ функция временной регулировки чувствительности необходима для выравнивания амплитуды сигнала с учетом расстояния до дефекта функция временной регулировки чувствительности
Коррекция амплитуды ВРЧ DAC-кривая, это линия соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале. Коррекция амплитуды ВРЧ

В следующей таблице приведено сравнение дефектоскопов с фазированными решетками Starmans DIO 1000 PA, Olympus Epoch 100i, Krautkramer Phasor XS и российскийского Introvisor A1550

Технические характеристики STARMANS DIO 1000PA Epoh 1000i Phasor XS Intrivisor A1550
Разъёмы для подключения преобразователей UT/PA Lemo 00 / Molex BNC или Lemo 1 2 x Lemo 00, Tyco / Amp ZIF Lemo 00
Режимы отображения A, A+B-scan, A+S-scan, A+L-scan, A+C+S-scan, Weld manager, A+TOFD, A+Beam shape A, A+B-scan, A+S, A+L, A+C+S A, B,S,A+S A, B,D,C
Коммуникационные порты USB, RS-232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу) USB, RS-232 RS-232 USB
Диапазон устанавливаемых скоростей ультразвука в стали 100 – 15240 м/с 635-15240 м/с 1000-16000 м/с 1000-10000 м/с
Рабочие частоты UT/PA 0.5 МГц – 30 МГц
0.5 МГц – 15 МГц
0.2МГц – 26,5МГц
0.5 МГц – 15,5 МГц
0.3МГц – 15МГц
0.6 МГц – 6,5 МГц
1МГц – 10МГц
Задержка от -10 до 4800 мс
Диапазон регулировки усиления (чувствительности) ультразвукового канала 32 дБ макс. И опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ 0-110дБ 0-110дБ 0-100дБ
Диапазон регулировки усиления PA канала 32+20дБ 0-80дБ 53дБ -
Дискретность измерения толщины по стали 0.01 мм 0.01 мм 0.01 мм 0.01 мм
Диапазон измерения толщины по стали UT/PA 1 - 29000мм / до 2000 мм 1 - 29 000мм / до 2000 мм 1 - 14060мм / до 1073 мм 6 - 1400 / -
Количество элементов фазированной решетки до 32 (в подг. 128) до 64 до 64 16
Подключение TOFD преобразователей + - - -
Подключение ЭМА преобразователей + - - -
Демпфирование UT/PA 50, 57, 200, 1000 Ом / активное 50,100,200,400 ОМ / не применимо 50 и 1000 Oм / не применимо
Фильтры UT/PA: Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц / Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц Стандартный набор из 7 фильтров для контроля по стандарту EN12668-1, +расширенный набор из 30 фильтров (не испытан на соответствие стандарту EN12668) / 6 фильтров 1, 2, 2,25, 4, 5, 10 и 15 MГц / 2, 3, 4, 5 MГц
DAC (Кривая Амплитуда-Расстояние) UT/PA 20/20 точек 50/20 точек 16/16 точек +
Глубина (амплитуда) ВРЧ (динамический диапазон ) 111 дБ (71 дБ непрерывно) + + +
АРД - диаграмма + + + +
Частота повторения зондирующего импульса UT/PA 10 – 20000 Гц / 4000 Гц макс. 5 – 6000 Гц / 15200 Гц макс. 15 – 2000 Гц /15 - 7680 Гц 4080 Гц
Количество стробов 4 3 2 2
Напряжение генератора UT/PA 18-189В / 18-79В (опционально 189) 50-475В / 40В или 80В до 300В / 25-75В 100 В / -
Сменные призмы + + + -
Режим профиля сварного шва + - - +
Диапазон углов для поперечных волн 0-89° 0-85°   30-85°
Международная степень защиты корпуса IP - IP66 IP66 -

Экран: 1024х768 пикселей, 99х130мм 640х480 пикселей, 99х130мм 640х480 пикселей, 99х130мм 640х480 пикселей, 99х130мм
Частота обновления экрана: минимум 60 Гц 60 Гц - -
Диапазон температур эксплуатации: -20 °C +60 °C -10°C +50°C 0°C + 50°C -10°C + 55°C
Питание от сети переменного тока: 100-120 В, 200-240 В, 50-60 Гц 100 В - 120 В, 200 В - 240 В, 50-60 Гц + +
Аккумулятор: Литий-ионный, емкость 16Ач, Литий-ионный Литий-ионный Литий-ионный, емкость 8,0 Ач
Время работы без подзарядки не менее 10 часов (в зависимости от регулировки яркости дисплея) не менее 8 часов не менее 6 часов не менее 8 часов
Язык интерфейса Русский Русский Русский Русский
Встроенная память: 16 ГБ 4 ГБ 256 кб встроенная 512Мб внешняя 8 ГБ
Размеры: 224х188x34 мм 252х177x107 мм 282х171x159 мм 258х164x110 мм
Масса с батареей: 1,3 кг 3,67 кг 3,8 кг 1,9 кг
Гарантийный срок: 2 года с возможностью продления до 3 лет 1 год 1 год 2 года
Страна - производитель Чешская республика США США Россия

Базовая комплектация:

  • ультразвуковой дефектоскоп Starmans DIO 1000PA
  • литий-ионный встроенный аккумулятор
  • адаптер питания (AC 80V~240V 50Hz/60Hz)
  • фазированная решетка PPA 4L16W-1610
  • призма для фазированной решетки WPA 36°-1610

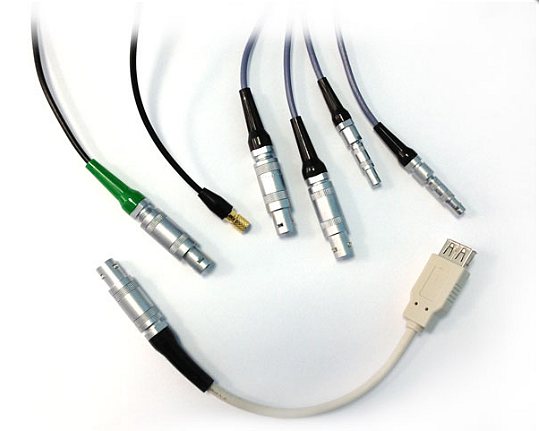

  • кабель LEMO00-LEMO00 – 2 шт.
  • кабель USB
  • USB FlashDisk 2GB - ПО и Инструкция по эксплуатации
  • алюминиевый ударопрочный кейс с ремнем
  • защитный чехол
  • свидетельство о поверке
  • руководство по эксплуатации на русском языке

Дополнительно дефектоскоп может быть укомплектован различными преобразователями и сканерами TOFD. DIO 1000 PA работает с любыми отечественными и импортными преобразователями.

Комплект дефектоскопа Starmans DIO 1000 Преобразователь для дефектоскопа на фазированных решетках Ультразвуковой контроль дифракционно-временным методом с дефектоскопом Starmans Ультразвуковой контроль электромагнитно-акустическими преобразователями Starmans Защитный чехол для дефектоскопов Starmans серии DIO 1000 Зарядное устройство для дефектоскопов Starmans серии DIO 1000 Кабели для дефектоскопов Starmans серии DIO 1000

Бесплатное обучение. Все покупатели оборудования STARMANS electronics имеют возможность бесплатного обучения специалистов. Обучение проводится в виде теоретических и практических занятий на территории заказчика. По согласованию, возможно выездное обучение на объекте заказчика. Гарантийное и сервисное обслуживание. Компания STARMANS electronics осуществляет полное гарантийное обслуживание выпускаемого оборудования. Техническое обслуживание производится в сертифицированных сервисных центрах. Стандартный срок гарантии на дефектоскопы STARMANS составляет 2 года, в качестве опции возможно расширение гарантийного срока до 3 лет. На время ремонта заказчикам во временное пользование предоставляется аналогичное оборудование. По истечении гарантийного срока, заказчик в любое время может обращаться в сервисный центр, для получения технической поддержки и ремонта.

Видео-презентация Ультразвукового дефектоскопа STARMANS DIO 1000PA

Подпишитесь на наш канал YouTube

Подробное описание ультразвукового дефектоскопа на фазированных решетках Starmans DIO 1000 PA содержится в фирменной брошюре. С 2013г. компания НТЦ «Эксперт» является официальным дилером STARMANS Electronics (сертификат). Цена ультразвукового дефектоскопа STARMANS DIO 1000 PA по запросу. Смотрите так же - раздел Ультразвуковые дефектоскопы




Ультразвуковой дефектоскоп STARMANS DIO 1000 PA можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
