Импедансный дефектоскоп ИД-91М

Импедансный дефектоскоп ИД-91М Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях и в изделиях из композиционных материалов, применяемых в авиастроении. Дефектоскоп ИД-91М использует акустический импедансный метод основанный на регистрации изменения механического импеданса контролируемого изделия. Дефектоскоп является одним из лучших отечественных приборов для неразрушающего контроля изделий из слоистых пластиков.

Дефектоскоп ИД-91М реализует импульсный вариант импедансного метода, разработанного российским ученым Ю.В. Ланге. Уровень сигнала, отображаемый на индикаторе дефектоскопа, пропорционален механическому импедансу объекта контроля в точке установки преобразователя. Ввод и прием акустических колебаний осуществляется посредством сухого контакта преобразователя с объектом контроля.

В 2012 году дефектоскоп ИД-91М был подвергнут глубокой модернизации. Были переработаны основные узлы электронной платы прибора. Аналоговые узлы управления заменены на цифровые с использованием микроконтроллеров. Вместо устаревших и снятых с производства электронных компонентов установлены новые, современные микросхемы. Прибор стал проще в регулировке при производстве, надежнее в эксплуатации. Основные параметры стали более точными. Реализована звуковая сигнализация разряда батареи питания. Внешний вид дефектоскопа остался без изменений.

Дефектоскоп функционирует с двумя типами преобразователей СП и РСП, отличающимися конструкцией и принципом действия. Совмещенный преобразователь (СП) преобразователь рекомендуется использовать для выявления близко расположенных (1-2 мм) к поверхности дефектов типа расслоения и непроклей в сотовых конструциях, слоистых конструкциях из ПКМ, металлов и смешанных конструкциях. СП неприменим для выявления дефектов на глубинах более 4 мм в слоистых пластиках. Раздельно-совмещенный преобразователь (РСП) рекомендуется использовать для выявления в слоистых пластиках дефектов типа расслоения на глубинах 1-13 мм. Преобразователь неприменим для выявления дефектов в сотовых конструкциях с размером сот более 6 мм.

Данные рекомендации не являются строгими и возможны ситуации, когда рекомендуемый преобразователь неуверенно выявляет дефект. В этом случае возможно попытаться проконтролировать другим типом преобразователя. Уровень сигнала на экране дефектоскопа больше на доброкачественном участке конструкции. При установке преобразователя в зону дефекта уровень сигнала уменьшается. Важно отметить, что при работе с РСП преобразователем дефекты, расположенные на глубинах менее ~ 0.5 мм, могут выявляться по положительному изменению сигнала, т.е. сигнал на дефекте будет увеличиваться. Это так называемый отрицательный режим работы РСП.

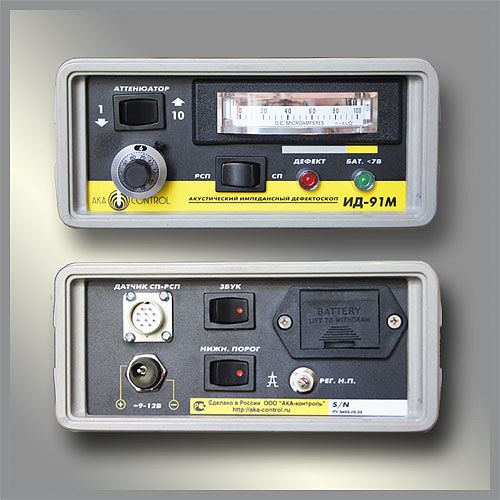

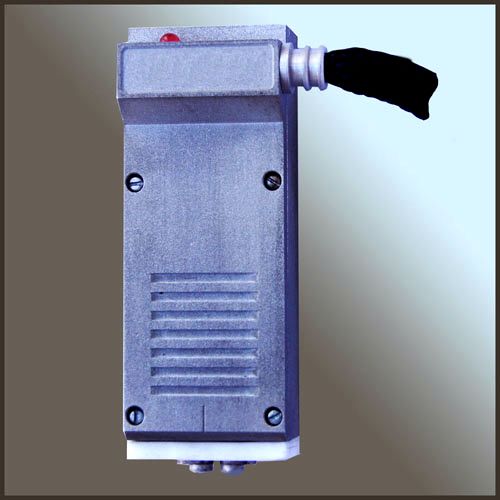

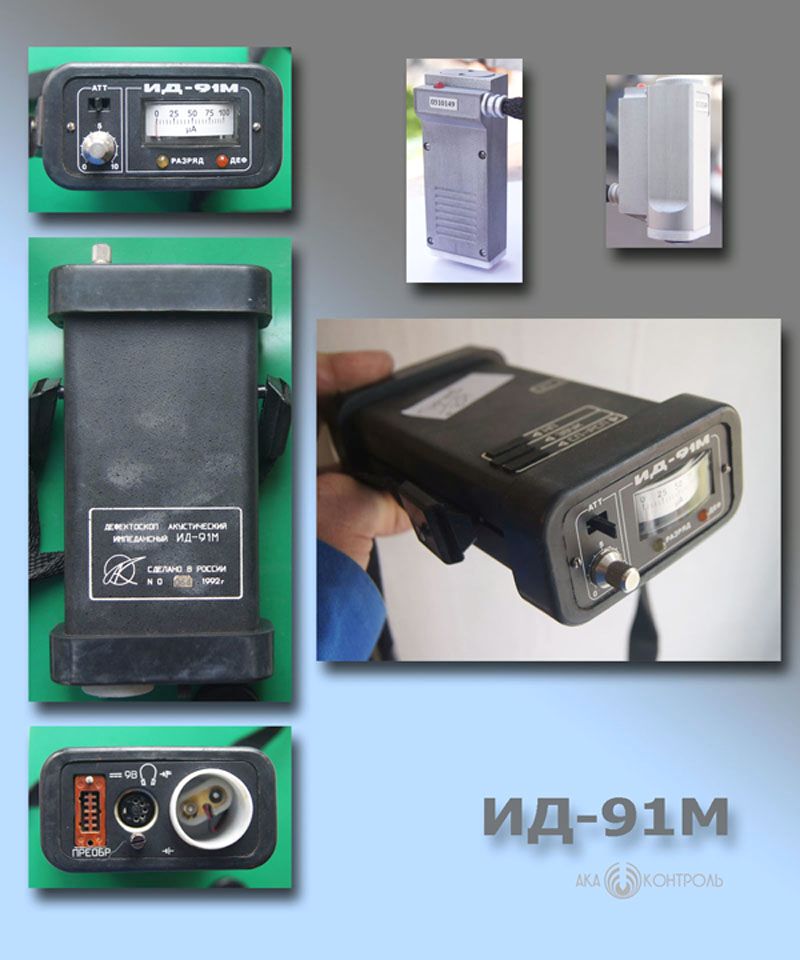

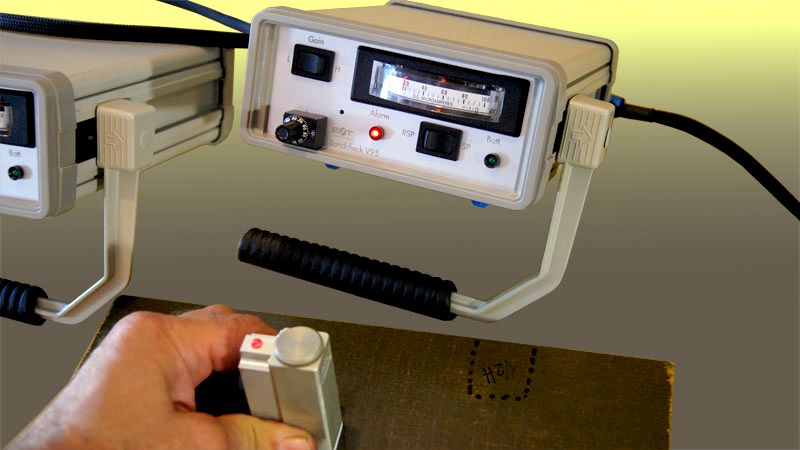

Акустический импедансный дефектоскоп ИД-91М Дефектоскоп ИД-91М Процесс контроля дефектоскопом акустическим ИД-91М Дефектоскоп ИД-91М

Факторы, ограничивающие область применения дефектоскопа ИД-91М

  • низкие (менее 1 ГПА) модули упругости наружного слоя контролируемого изделия;
  • вибрация контролируемого изделия;
  • залегание дефекта на глубине более половины толщины сплошного слоя;

Технические характеристики акустического импедансного дефектоскопа ИД-91М

Параметр Значение
Тип преобразователя СП РСП
Контролируемый материал* сотовые конструкции сплошной пластик
Минимальный размер выявляемого дефекта 5mm 8mm
Минимальная толщина обшивки 0.5мм 0.8мм
Минимальный радиус кривизны выпуклой (вогнутой) поверхности 6(20)мм 6(20)мм
Краевой эффект ( диаметр минимальной зоны контроля) 20мм 50мм
Питание напряжение питания 7,5-12 В (тип 6F22, Крона)
Световая и звуковая индикация дефекта есть
Габариты электронного блока 160 х 74 х 200 мм
Габариты преобразователей 67 х 28 х 45 мм 100 х 32 х 22 мм
Диапазон рабочих температур -10…+40 оC
Масса электронного блока 0,5 кг
Порог срабатывания сигнализации о дефекте 75 (для некоторых исполнений 60)
Максимальная скорость сканирования для конструкций с шероховатостью контролируемой поверхности Rz<30 0,10м/с

Базовый комплект поставки дефектоскопа ИД-91М

  • **Электронный блок дефектоскопа ИД-91М
  • Преобразователь совмещенный СП 1шт.
  • Преобразователь раздельно-совмещенный РСП 1шт.
  • **Блок питания сетевой
  • **Сумка с логотипом фирмы
  • **Руководство по эксплуатации (паспорт)
  • **Батарея питания 9В- 1шт.
  • Стадартный образец СО-91-2 1шт.
  • Свидетельство о калибровке дефектоскопа ИД-91М - 1шт.
** - подлежат заменене в новой версии исполнения.

Купить акустический импедансный дефектоскоп ИД-91М можно по цене указанной в прайс-листе. Цена указана с учетом НДС. Смотрите так же - раздел Ультразвуковые дефектоскопы
