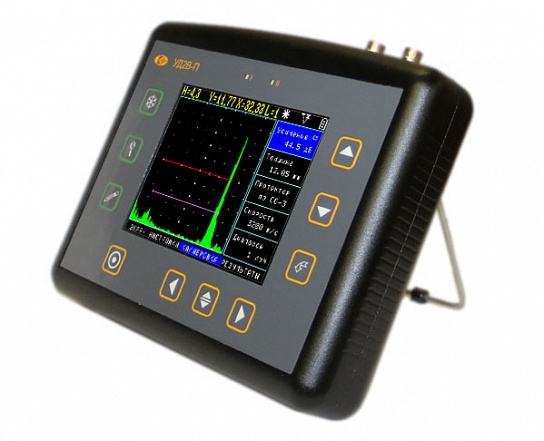

Ультразвуковой дефектоскоп УД2В-П45.Lite
Модель снята с производства. Российские и импортные аналоги здесь.
Дефектоскоп УД2В-П45.Lite предназначен для обнаружения дефектов в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат залегания дефектов, УЗ толщинометрии, измерения скорости распространения ультразвуковых колебаний (УЗК) в материале при проведении контроля качества. Новая модель ультразвукового дефектоскопа УД2В-П45.Lite оснащена цветным дисплеем нового поколения адаптированным для работы на ярком солнечном свете и при отрицательных температурах. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт, прибор имеет все функции дефектоскопов УД2В-П46 кроме сохранения результатов контроля и связи с ПК. Ультразвуковой дефектоскоп УД2В-П45.Lite может быть в дальнейшем модернизирована до версии УД2В-П46.

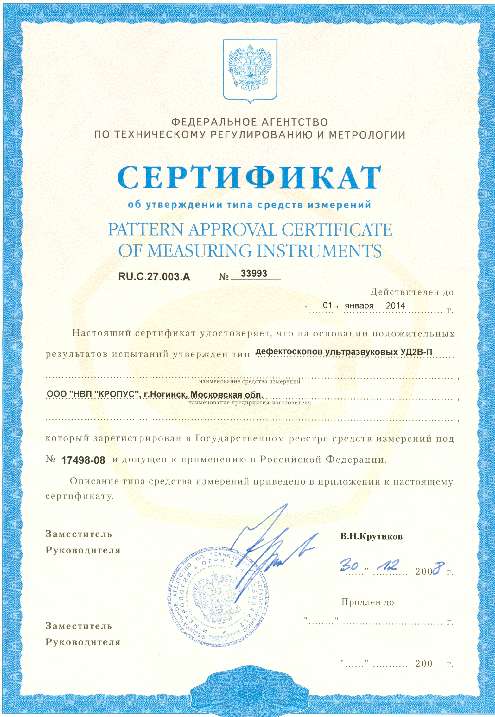

Дефектоскоп УД2В-П45 Lite зарегистрирован в Государственном реестре средств измерений РФ (свидетельство об утверждении типа СИ RU.C.27.003.A №33993) и государственных реестрах Украины, Беларуси и Казахстана. Прибор имеет положительные отзывы российский специалистов НК и ведомственные допуски к работе на опасных производственных объектах, а так же на объектах морского и речного транспорта. Прибор сделан в России и адаптирован к суровым условиям эксплуатации (-25 C до +55 C°). Надежность прибора подтверждается 3х летней гарантией.
Технические характеристики заявленные производителем дефектоскопа УД2В-П45 Lite приведены в таблице
| Характеристика | Значение |
| Развертка | мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс, макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
| Задержка | от -0,5 мкс до 994.5 мкс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
| Входной импеданс | 50 ом / 600 Ом |
| Зондирующий импульс | радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) |
| Демпфер зондирующего импульса | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Частота повторений ЗИ | до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
| Усилитель УД2В-П45 Лайт | широкополосный 1-10 МГц, 4 диапазонных узкополосных фильтра |
| Согласование с ПЭП сторонних производителей | 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Автоматическая регулировка усиления (АРУ) | нет |
| Временная регулировка чувствительности (ВРЧ) | диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая амплитуда-расстояние (АРК) | построение по 10 точкам, регулируемая по высоте+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
| Функция АРД | нет |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Подключение датчика оборотов | нет |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая сигнализация дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разрешающая способность | 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
| Точность индикации толщины | - |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала |
| Дисплей | цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
| А-сигнал | 80 mm x 70 мм; 220 x 200 точек |
| Память | 20 настроек с А-сигналом и названием |
| Интерфейс | нет |
| Разъемы УЗ преобразователей | 2 СР50 |
| Аккумулятор | 4 NiMh размер "D" |
| Время работы | не менее 10 часов; |
| Внешнее питание | внешний блок питания 220 В AC |
| Диапазон рабочих температур | от -25°C до +55°C |
| Размер (В x Ш x Д) | 170 мм x 225 мм x 45 мм |
| Масса дефектоскопа УД2В-П45 Lite | 1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек) |
Комплект поставки дефектоскопа УД2В-П45.Lite
- электронный блок УД2В-П45.Lite c TFT дисплеем
- блок питания сетевой 9В / 220В
- аккумуляторный отсек D
- комплект аккумуляторов D 10 А/ч
- зарядное устройство
- защитный чехол с блендой и креплением на корпусе оператора
- кабель СР50-Lemo00 (2шт)
- Преобразователь ультразвуковой П111-2,5-К12
- Преобразователь ультразвуковой П121-5-50
- комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки)
- кейс для переноски
Дополнительная информация
- Руководство по эксплуатации дефектоскопа УД2В-П45 Lite
- Сертификат утверждения типа средства измерения на дефектоскоп УД2В-П45 Lite
- Описание типа средства измерения
- Сертификат утверждения типа средств измерения на дефектоскоп УД2В-П45 Lite в республике Беларусь
- Сертификат утверждения типа средств измерения на дефектоскоп УД2В-П45 Lite республике Казахстан
- Сертификат соответствия Российского Речного Регистра
- Сертификат соответствия Российского Морского Регистра
- Разрешение Службы по Экологическому, Технологическому и Атомному Надзору
