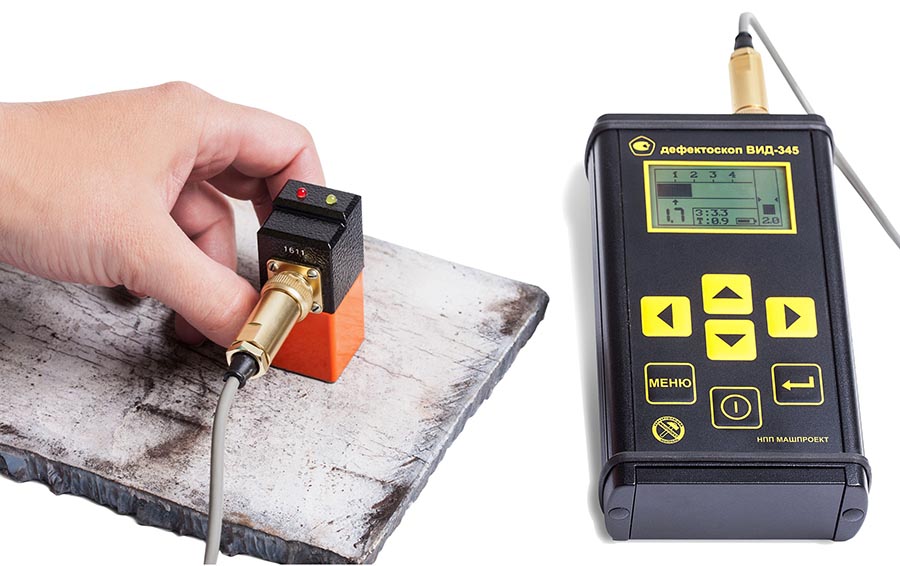

Магнитно-вихретоковый дефектоскоп ВИД-345
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.
Дефектоскоп реализует комбинацию магнитного и вихретокового методов выявления дефектов, что позволяет обеспечить контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных перестроек.

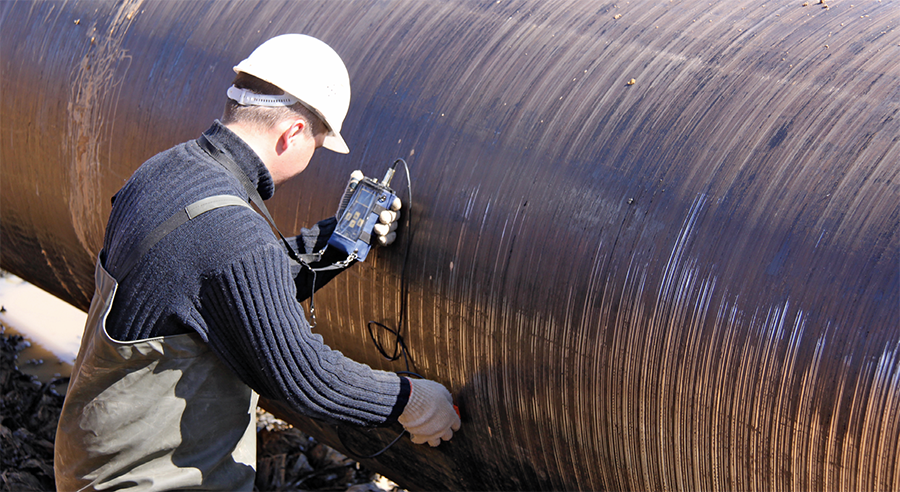

Типовые объекты контроля - трубы, трубопроводы, нефте-газопроводы, сосуды, сосуды давления, объекты энергетического производства, детали конструкций, машин и механизмов. Магнитно-вихретоковый дефектоскоп ВИД-345 прошел метрологическую аттестацию. Внесен в Государственный Реестр средств измерений Российской Федерации и республики Казахстан. Имеет награды.
Преимущества прибора
- Работа по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов).
- Работа по влажной, грязной поверхности.
- Работа по поверхностям с переменной толщиной изоляционного покрытия без дополнительной перестройки.
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Постоянный контроль толщины изоляционного покрытия в процессе сканирования дает возможность выявления коррозионных язв.
- Оснащение/дооснащение дополнительными сменными датчиками.

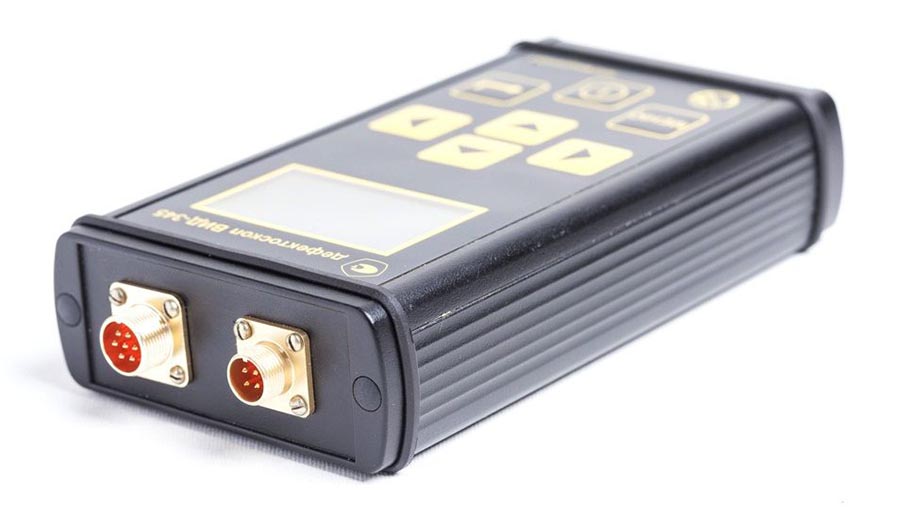

- Металлические корпуса электронного блока дефектоскопа и датчиков для обеспечения эксплуатации в жестких полевых условиях.
- Контактная поверхность датчиков из кварца обеспечивает стойкость к истиранию.
- Оперативная подстройка (корректировка) показаний прибора.
- Регулируемые пороговые устройства по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Сигнализация дефекта - световая, звуковая, звуковая через наушники.

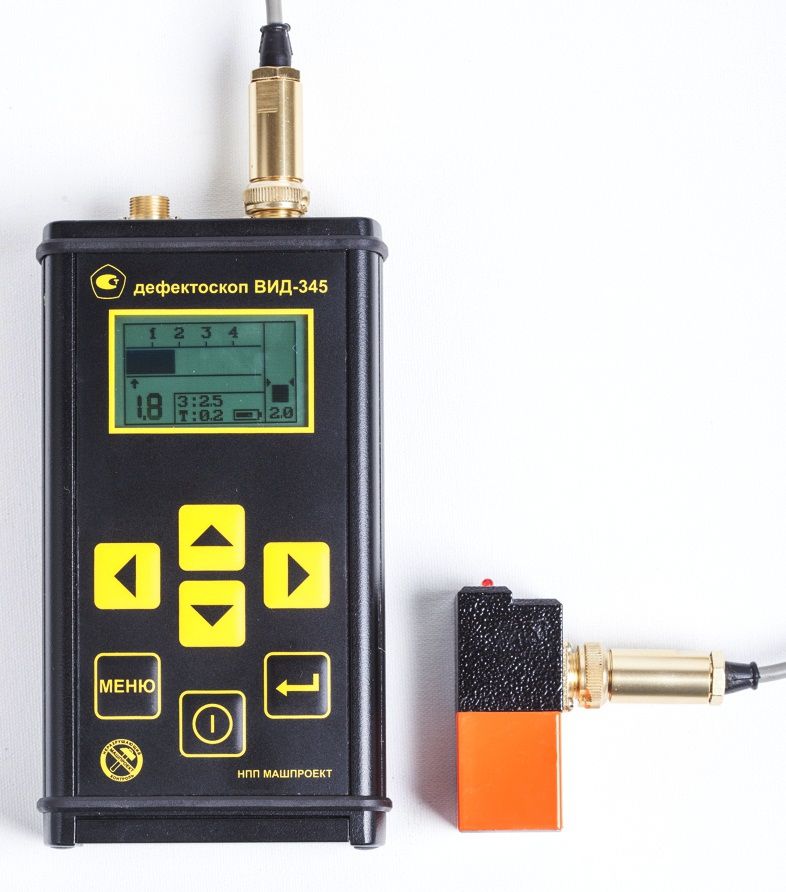

- Интуитивно понятный русскоязычный интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И РАБОТАЙ "
Работа с дефектоскопом
Работа с дефектоскопом может производиться в двух режимах:
- Режим поиска стресс-коррозионных трещин, с одновременным определением их глубины и контролем толщины изоляционного покрытия - используется при толщине изоляционного покрытия от 0 до 4 мм.
- Режим поиска стресс-коррозионных трещин - используется при толщине изоляционного покрытия более 4 мм.
Основные технические характеристики:
| Характеристика | Параметр |
| Минимальная глубина выявляемой трещины: | 0,3 мм. |
| Минимальное раскрытие трещины: | 0,05 мм. |
| Минимальная длина выявляемой трещины: | 5 мм. |
| Диапазон определения глубины трещины: | 0,5 - 5 мм. |
| Погрешность определения глубины трещины: | 0,1 + 0,1h |
| Диапазон определения толщины изоляции: | 0 - 10 мм. |
| Погрешность определения толщины изоляции: | 0,1 + 0,1h |
| Максимальная толщина изоляции позволяющая производить определение глубины трещины: | 4 мм. |
| Максимальная толщина изоляции позволяющая производить поиск трещины: | 10 мм. |
| Диапазон рабочих температур: | -15 ... + 40 С |
| Размеры электронного блока дефектоскопа: | 150 х 80 х 35 мм. |
| Размеры штатного датчика дефектоскопа: | 25 х 25 х 50 мм. |
| Питание прбора: | никель-металлгидридные аккумуляторы (возможно использование алкалиновых батареек) |
| Вес электронного блока дефектоскопа: | не более 0,5 кг. |
Комплектность поставки
| Характеристика | Параметр |
| Электронный блок дефектоскопа | 1 шт. |
| Датчик дефектоскопа | 1 шт. |
| Кабель для подключения датчика к дефектоскопу | 1 шт. |
| Контрольный образец с имитацией трещины | 1 шт. |
| Контрольная прокладка | 1 шт. |
| Аккумулятор (заранее установлен в прибор) | 2 шт. |
| Зарядное устройство | 1 шт. |
| Наушники | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Чехол для закрепления дефектоскопа на груди оператора | 1 шт. |
| Сумка для переноски и хранения | 1 шт. |
Дополнительные принадлежности
- Дополнительный датчик для дефектоскопа
- Запасной кабель для подключения датчиков к дефектоскопу
- комплект запасных аккумуляторов
- Контрольные образцы
