Ультразвуковой сканер-дефектоскоп А2051 ScaUT

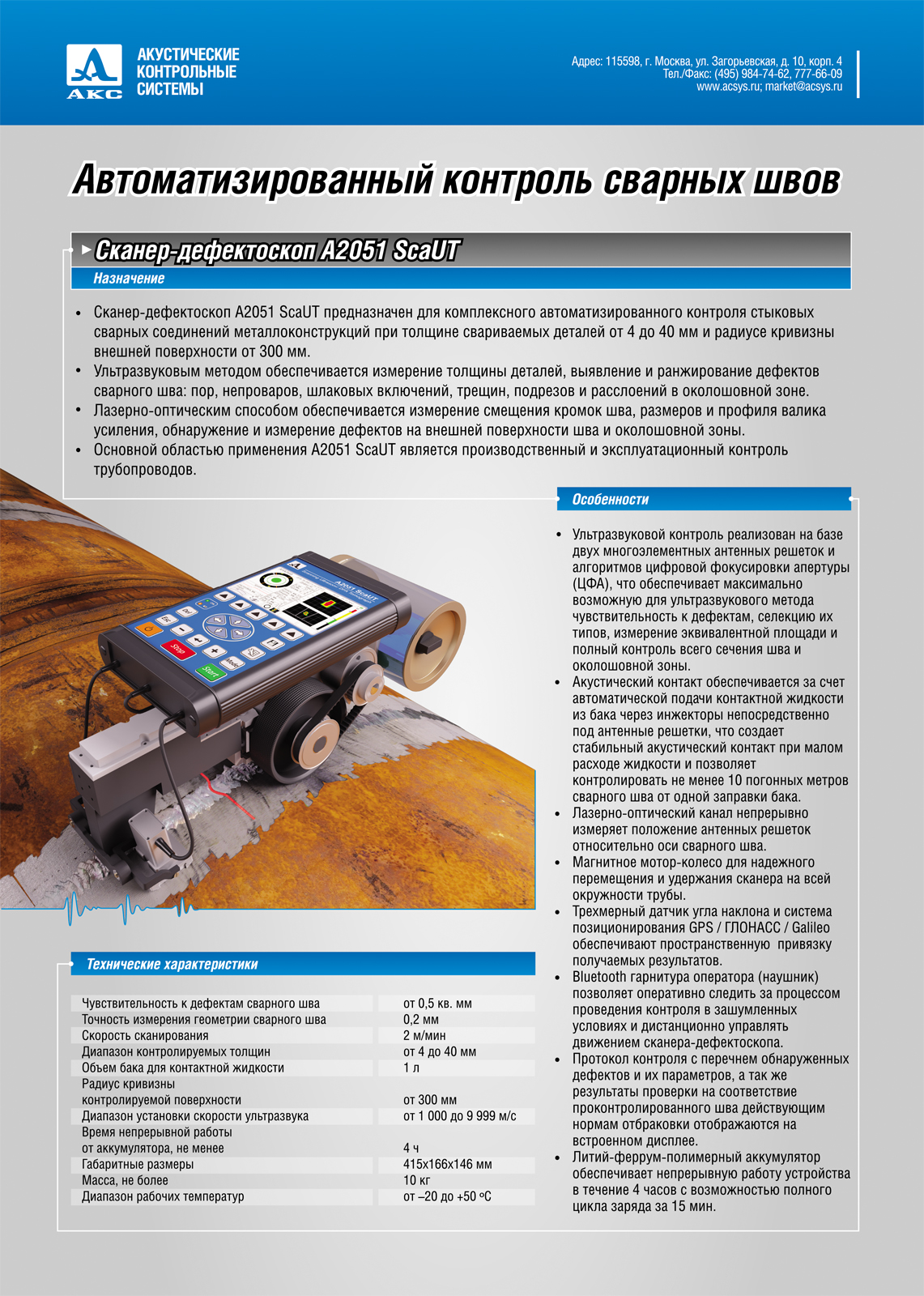

Ультразвуковой сканер-дефектоскоп А2051 ScaUT предназначен для комплексного автоматизированного контроля стыковых сварных соединений металлоконструкций при толщине свариваемых деталей от 4 до 40 мм и радиусе кривизны внешней поверхности от 300 мм. Основная область применения прибора - производственный и эксплуатационный контроль трубопроводов.

Ультразвуковым методом обеспечивается измерение толщины деталей, выявление и ранжирование дефектов сварного шва: пор, непроваров, шлаковых включений, трещин, подрезов и расслоений в околошовной зоне. Лазерно-оптическим способом обеспечивается измерение смещения кромок шва, размеров и профиля валика усиления, обнаружение и измерение дефектов на внешней поверхности шва и околошовной зоны.

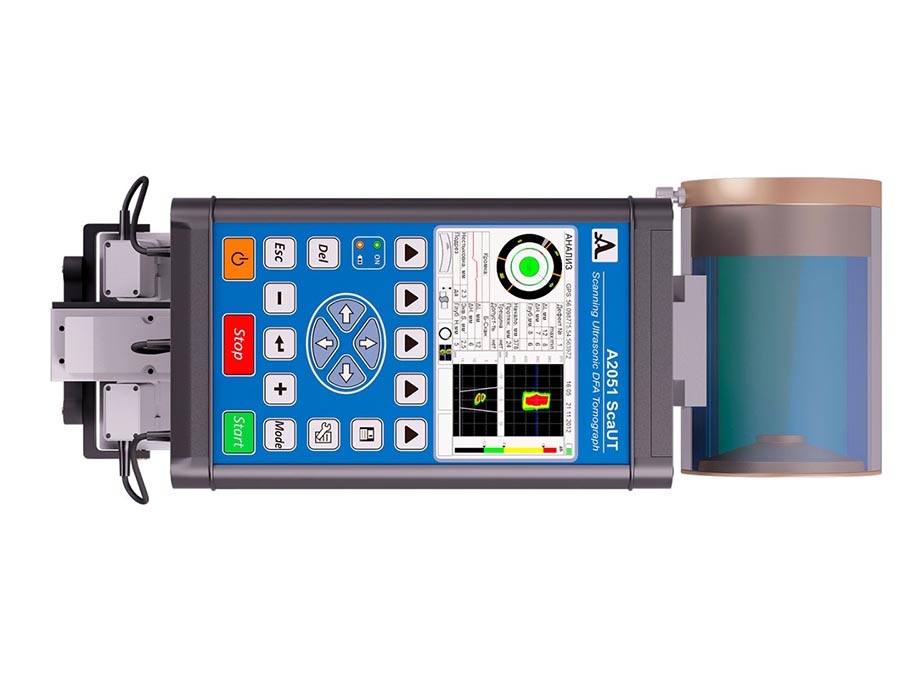

Ультразвуковой контроль реализован на базе двух многоэлементных антенных решеток и алгоритмов цифровой фокусировки апертуры (ЦФА), что обеспечивает максимально возможную для ультразвукового метода чувствительность к дефектам, селекцию их типов, измерение эквивалентной площади и полный контроль всего сечения шва и околошовной зоны. Акустический контакт обеспечивается за счет автоматической подачи контактной жидкости из бака через инжекторы непосредственно под антенные решетки, что создает стабильный акустический контакт при малом расходе жидкости и позволяет контролировать не менее 10 погонных метров сварного шва от одной заправки бака. Лазерно-оптический канал, кроме решения задач визуального контроля, непрерывно измеряет положение антенных решеток относительно оси сварного шва, что используется для коррекции траектории движения.

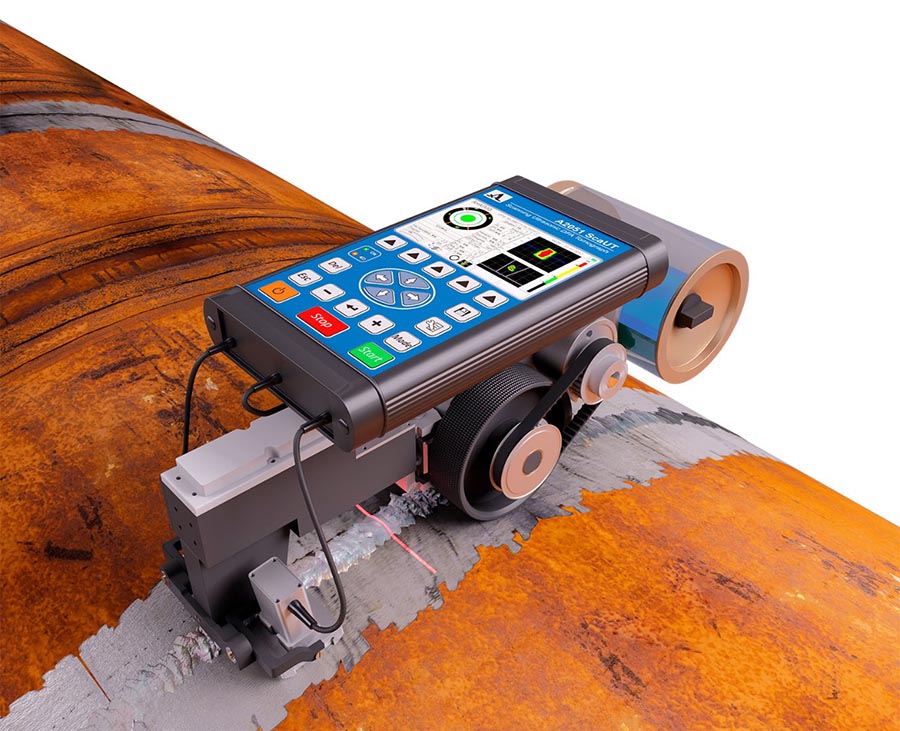

Транспортная система построена на базе магнитного мотор-колеса, что обеспечивает её надежное перемещение и удержание на всей окружности трубы, а также прижим антенных решеток к поверхности. Механический выключатель магнитного поля позволяет легко снимать и устанавливать сканер на поверхность тела трубы. Трехмерный датчик угла наклона и система позиционирования GPS / ГЛОНАСС / Galileo обеспечивают пространственную привязку получаемых результатов.

Ультразвуковой сканер-дефектоскоп А2051 ScaUT Ультразвуковой сканер-дефектоскоп А2051 ScaUT Ультразвуковой сканер-дефектоскоп А2051 ScaUT

Ультразвуковой сканер-дефектоскоп А2051 ScaUT имеет три основных режима работы.

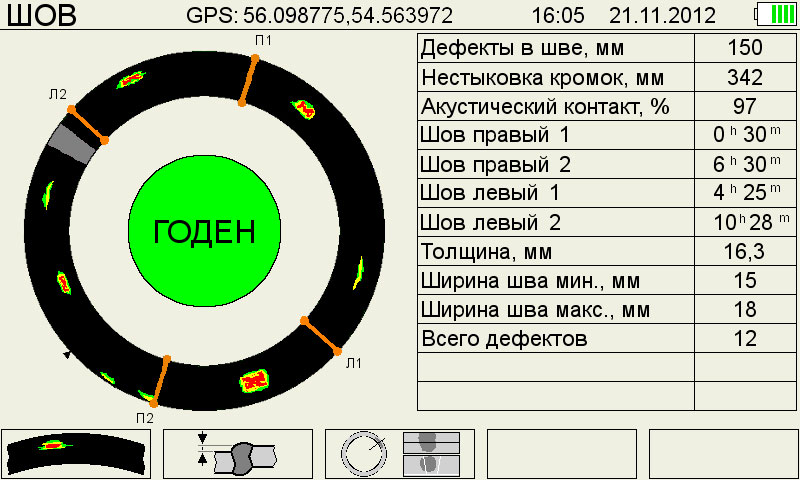

Режим ШОВ предназначен для общей оценки состояния сварного шва. В правой части экрана приведена таблица с указанием параметров и результатов контроля. В левой части экрана отображается сечение сварного шва, на котором указаны:

  • точка начала сканирования;
  • положение сварного шва с учетом его расположения относительно сканера;
  • область акустического контакта;
  • места расположения обнаруженных дефектов.

В центральной части сечения расположен цветовой индикатор оценки состояния сварного шва:

  • Зеленый (ГОДЕН) - количество, размеры и характер обнаруженных дефектов соответствуют нормативным документам.
  • Желтый (РЕМОНТ) - часть обнаруженных дефектов требует локального ремонта.
  • Красный (ВЫРЕЗ) - количество или характер обнаруженных дефектов не допускаются к ремонту и требуется удаления шва целиком.

Режим КРОМКА предназначен для общей оценки смещения кромок сварного шва. В правой части экрана приведена таблица с указанием параметров и результатов контроля. В левой части экрана отображается окружность, на которой черным цветом зафиксировано положение правой кромки шва, а зеленым (красным) – относительное смещение левой кромки. Красным цветом выделены области, в которых смещение кромок превышает допустимое значение.

В центральной части окружности расположен цветовой индикатор оценки смещения кромок:

  • Зеленый (ГОДЕН) – характер и размеры смещения кромок соответствуют нормативным документам.
  • Желтый (РЕМОНТ) – определенный участок кромок требует локального ремонта.
  • Красный (ВЫРЕЗ) – смещение кромок не допускается к ремонту, требуется удаления шва целиком.

Режим АНАЛИЗ предназначен для детального изучения структуры сварного шва, с отображением информации о характере и количестве фиксированных дефектов и смещения кромок. В левой верхней части экрана отображается совмещенное изображение сечения сварного шва и кромки, на котором приведена информация о сечении сварного шва, положении шва относительно расположения сканера и смещении кромок сварного шва. В левой нижней части экрана отображается профиль сварного шва с указанием значения нестыковки кромок и наличия подрезов в шве. В правой части экрана отображается трехцветный С-Скан и B-Скан с возможностью отображения геометрии кромок сварного шва:

  • Зеленый цвет – зона между поисковым и контрольным уровнями.
  • Желтый цвет – зона между контрольным и браковочным уровнями.
  • Красный цвет – область, соответствующая браковочному уровню.

В центральной части экрана приведена таблица с основными результатами контроля (номер просматриваемого дефекта и его размеры), общая оценка шва и параметры текущего B-Скана.

Технические характеристики ультразвукового сканера-дефектоскопа A2051 ScaUT приведены в таблице:

Характеристики Значения
Чувствительность к дефектам сварного шва, кв. мм от 0,5
Точность измерения геометрии сварного шва, мм 0,2
Скорость сканирования, м/мин 2
Диапазон контролируемых толщин, мм от 4 до 40
Объем бака для контактной жидкости, л 1
Радиус кривизны контролируемой поверхности, мм от 300
Диапазон установки скорости ультразвука, м/с от 1 000 до 9 999
Время непрерывной работы от аккумулятора, ч, не менее 4
Габаритные размеры, мм 415х166х146
Масса, кг, не более 10
Диапазон рабочих температур от – 30 до +50 °С

Комплект поставки:

  • сканер-дефектоскоп A2051 ScaUT;
  • стандартный образец для настройки;
  • кабель;
  • блок питания;
  • аккумулятор
  • преобразователь;
  • инструкция по применению*
