Профилометр Mitutoyo Surftest SJ-210

Профилометр Mitutoyo Surftest SJ-210

Профилометр Surftest SJ-210 – базовый прибор для измерения шероховатости от японской компании Mitutoyo Corporation. Модификации SJ-210 используются для быстрого и точного измерения шероховатости прямолинейных поверхностей. Погрешность измерений находится в пределах 5%. Действие приборов основано на механическом ощупывания неровностей профиля алмазным щупом и преобразования его колебаний в значения шероховатости микропроцессорным блоком. В качестве щупа используется алмазный наконечник радиусом 2 мкм.

Серия Surftest SJ-210 выпускается в нескольких модификациях:

  • Стандартная, с продольным ходом щупа: вперед-назад. Подходит для большинства задач.
  • Тип S, с поперечным ходом щупа: влево-вправо. Удобен при измерениях шеек валов, канавок и фланцев;

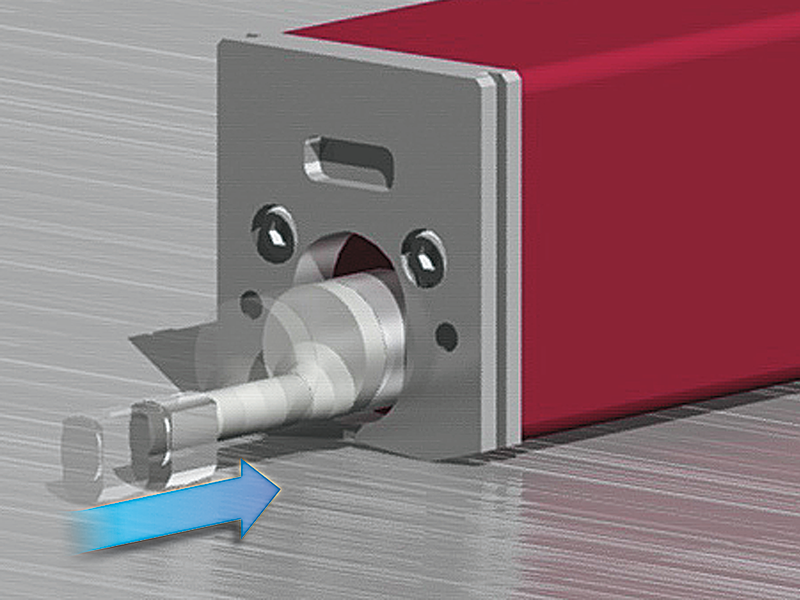

  • Тип R, с системой безопасных измерений защищающей щуп от повреждений. В нерабочем положении датчик скрыт.

Каждая из трех модификаций SJ-210 может быть выполнена в виде моноблока, либо с выносным датчиком на кабеле длиной 1 м., удобной для контроля в труднодоступных местах, например, на внутренних поверхностях труб и изделиях сложной формы. Помимо перечисленных, профилометр Mitutoyo SJ-210, может быть оснащен специальными датчиками для контроля малых отверстий Ø 2,8-4,5 мм, для измерения шероховатости зубьев шестерен и контроля внутри глубоких канавок. Так же производителем предлагается несколько приспособлений фиксации - штатив, тиски и крепление.

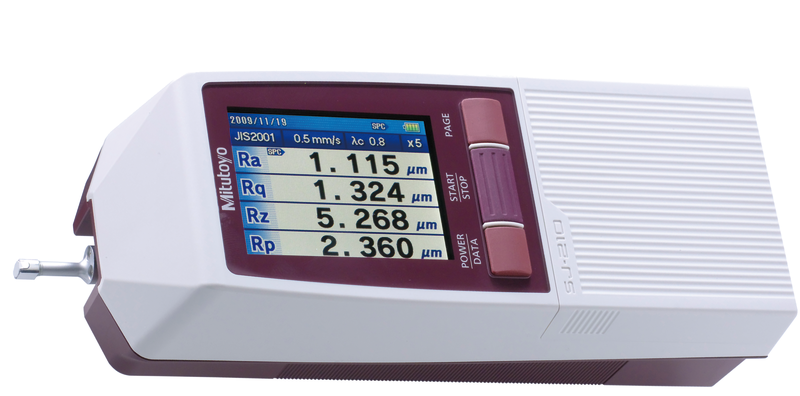

Результаты измерений профилометра выводятся на ЖК дисплей 2,4’’ в виде числовых значений шероховатости, профиля поверхности или кривых распределения. Встроенная память прибора может сохранять до 10 результатов. При использовании карты памяти до 10 000 результатов. Предусмотрена связь с ПК через порты USB или RS-232. Профилометр SJ-210 может работать как от сети переменного тока, так и от батареи. Есть функции сигнализации о превышении допустимых значений и неисправности датчика. Прибор имеет автокалибровку с несколькими измерениями (макс. 5 раз).

Профилометры Mitutoyo Surftest серии SJ-210 внесены в Госреестр средств измерений РФ, свидетельство об утверждении типа № 30381-11. Методика поверки содержится в МП 30381-11. Межповерочный интервал 2 года. Основное средство поверки - эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78. Свидетельтсво о поверке в стандартный комплект не входит и поставляется по заявке. Помимо российского реестра, профилометры SJ-210 соответствуют требованиям европейских и международных стандартов - EN ISO, VDA, ANSI, JIS. Производство – Mitutoyo Corporation, Япония. Срок гарантии: 1 год. Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.

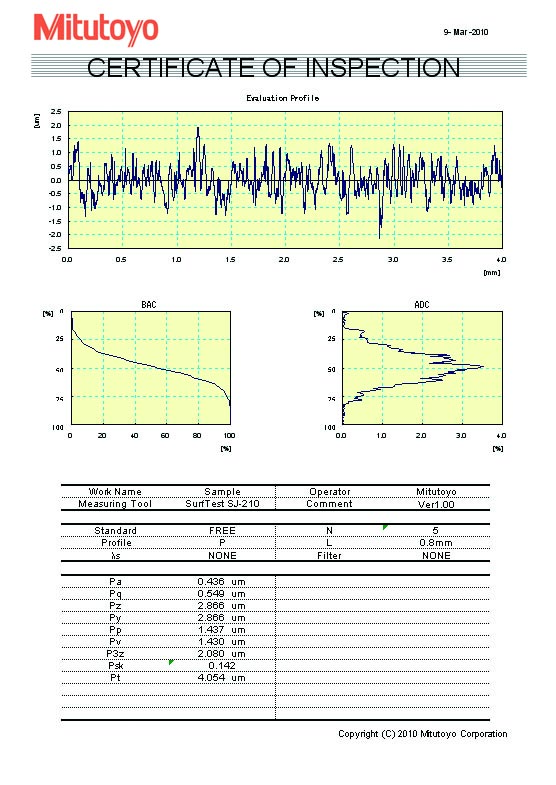

НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля (пример отчета).

Профилометр Mitutoyo Surftest SJ-210 Профилометр Mitutoyo Surftest SJ-210 Профилометр Mitutoyo Surftest SJ-210


Технические характеристики портативных профилометров Mitutoyo серии Surftest приведены в таблице:

Характеристики Surftest SJ-210 / SJ-210R / SJ-210S Surftest SJ-310 /
SJ-310R / SJ-310S
Surftest SJ-411 Surftest SJ-412 Surftest SJ-500 / SJ-500P Surftest SV-2100 / SV-2100P
(0,75 мН) (4 мН) (0,75 мН) (4 мН) (0,75 мН) (4 мН) (0,75 мН) (4 мН)
Диапазон: 360 мкм   800 мкм, 80 мкм, 8 мкм (до 2,4 мм с доп. щупом)
Измерительное усилие: 0,75 мН 0,75 мН 0,75 мН 4 мН 0,75 мН 4 мН 0,75 мН 4 мН 0,75 мН 4 мН
Угол измерительного наконечника: 60⁰ 60⁰ 60⁰ 90⁰ 60⁰ 90⁰ 60⁰ 90⁰ 60⁰ 90⁰
Радиус измерительного наконечника: 2 мкм 2 мкм 2 мкм 5 мкм 2 мкм 5 мкм 2 мкм 5 мкм 2 мкм 5 мкм
Масса: 500 г 1,7 кг     6,7 кг от 140 до 220 кг
Диапазон измерения: 16 мм 4,8 мм (S-тип)
Ход траверсы: 17,5 мм; 5,6 мм (S-тип)   25 мм 50 мм 100 мм
Скорость измерения: Измерение: 0,25 мм/с; 0,5 мм/с; Возврат: 0,8 мм/с   0,05; 0,1; 0,5; 1 мм/с 0,02 - 5 мм/с
Длина кабеля: 1 м 1 м
Метод измерения: Индукционный способ Индукционный способ без опоры / с опорой Безопорная дифференциально-индуктивная система измерения
Щуп: Алмазный наконечник Алмазный наконечник
Радиус опоры: 40 мм 40 мм
Профили: Первичный профиль (Р), профиль шероховатости (R), DIN 4776 Первичный профиль (Р), профиль шероховатости (R), DIN 4776, MOTIF Первичный профиль (P), шероховатость (R), волнистость (W), MOTIF (R, W) и другие
Позиционирование:     ±1,5° (наклон), 10 мм (вверх/вниз) ±1,5° (наклон), 30 мм (вверх/вниз)
Диапазон отображения: Ra, Rq: 0,01 мкм – 100 мкм Ry, Rz, Rt, R3z, Rvk, Rpk, Rk, Rp: 0,02 мкм – 350 мкм Vo: 0,000 – 10,00 (мм3/см2) S, Sm: 2 мкм – 4000 мкм Pc: 2,5/см – 5000/см Mr 1, Mr 2: 0 – 100% mr: 1 – 100% Ra, Rq: 0,01 мкм - 100 мкм Ry, Rz, Rt, Rv, R3z, Rk, Rpk, Rvk, R, Rp, Rx, AR, W, Wx, Wte: 0,02 мкм - 350 мкм S, Sm: 2 мкм - 4000 мкм HSC, Pc: 2,5/cm - 5000/cm; Ppi: 6,35 - 12700/inch dc: - 350 мкм - + 350 мкм Lo: 0,1 мм - 99,999 мм mr, Mr 1, Mr 2: 0 - 100 % A1, A2: 0 - 15000
Дисплей: Цветной ЖК-дисплей 6 см (2.4“) с подсветкой Цветной ЖК-дисплей 14,5 см (5,7“) с подсветкой Цветной ЖК-дисплей 19 см (7,5“) с подсветкой
Стандарты шероховатости: DIN, ISO, ANSI, JIS DIN, ISO, ANSI, JIS EN ISO, VDA, JIS, ANSI и пользовательские настройки
Выборка длины: SJ-210: 0,25 мм, 0,8 мм, 2,5 мм
SJ-210R: 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм
SJ-210S: 0,25 мм, 0,8 мм, 2,5 мм
0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 8 мм или вход
Количество базовых длин: х 1, х 3, х 5, х L х 1, х 3, х 5, х L x 1, x 3, x 5, x L* (* = любое значение)
Цифровой фильтр: 2CR-75%, 2CR-75% (с корректировкой по фазе) 2RC-75%, 2RC-75% (фазовая коррекция), гаусс -50% Гаусс, 2CR75, PC75 Гаусс, 2CR75, PC75, RobustSpline
Длина отсечки: lc: 0,25 мм, 0,8 мм, 2,5 мм, ls: 2,5 мкм, 8 мкм λc: 0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм λs: 2,5 мкм; 8 мкм; 25 мкм     λc : 0.025 мм; 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм
λs : 0.25 мкм; 0.8 мкм; 2.5 мкм; 8 мкм; 25 мкм; 80 мкм; 250 мкм; без отсечки
λf : 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; без отсечки
λc : 0.025 мм; 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; 80 мм
λs : 0.25 мкм; 0.8 мкм; 2.5 мкм; 8 мкм; 25 мкм; 80 мкм; 250 мкм; без отсечки
λf : 0.08 мм; 0.25 мм; 0.8 мм; 2.5 мм; 8 мм; 25 мм; 80 мм; без отсечки
Питание: Посредством преобразователя переменного тока (7,5 В 1,5 Вт пост.тока) встроенная или аккумуляторная батарея   Преобразователь пер. тока, аккумуляторная батарея Переменный ток 220 В 50 Гц Переменный ток 220 В 50 Гц
Допуск: Верхний/нижний предел Значения верхнего/нижнего предела для трех параметров Цветная индикация верхнего и нижнего допуска
Интерфейс: Интерфейс ввода-вывода RS-232 C, выход DIGIMATIC Интерфейс ввода/вывода RS-232 C, выход DIGIMATIC, флэш-карта Compact USB, Digimatic, RS-232C,  ножной переключатель
Автоматический переход в спящий режим: Автоматически, после 30 с. Автоматически, после 5 мин.

Комплект поставки:

  • Блок дисплея
  • Стандартный привод или привод с авто позиционированием
  • Стандартный щуп
  • Соединительный кабель для отдельного использования привода
  • Мера шероховатости для калибровки Ra = 3 мкм
  • Подставка для меры шероховатости
  • Чехол для переноски
  • Защитная пленка (для дисплея)
  • Адаптер переменного тока
  • Инструкция по эксплуатации Surftest SJ-210

Видео – Как использовать профилометр Surftest SJ 210


Подпишитесь на наш канал YouTube


Дополнительная информация:

Купить цифровой профилометр поверхности Mitutoyo Surftest SJ-210 можно по официальной цене производителя указанной в прайс-листе. Цена профилемера Surftest SJ-210 указана с учетом НДС. Смотрите так же разделы: Образцы шероховатости, Профилометры, Услуги по измерению шероховатости, Аттестация специалистов по измерению шероховатости.



Профилометр Mitutoyo Surftest SJ-210 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
