Сканер-дефектоскоп А2072 IntroScan

Сканер-дефектоскоп А2072 IntroScan предназначен для обнаружения, селекции типов и измерения параметров дефектов основного металла труб и сварных дефектов при проведении внутритрубной диагностики (ВТД) технологических трубопроводов (ТТ) компрессорных станций (КС) без нарушения их целостности. С помощью сканера-дефектоскопа возможно определение фактов наличия загрязнения и посторонних предметов в ТТ КС, а также обнаружение мест отслоения защитного покрытия. Внутритрубный контроль трубопроводов обеспечивается без дополнительных очистных мероприятий, при этом сканер движется по траектории вдоль трубы, объезжая загрязненные участки.

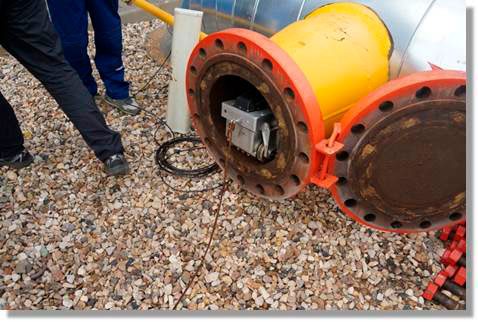

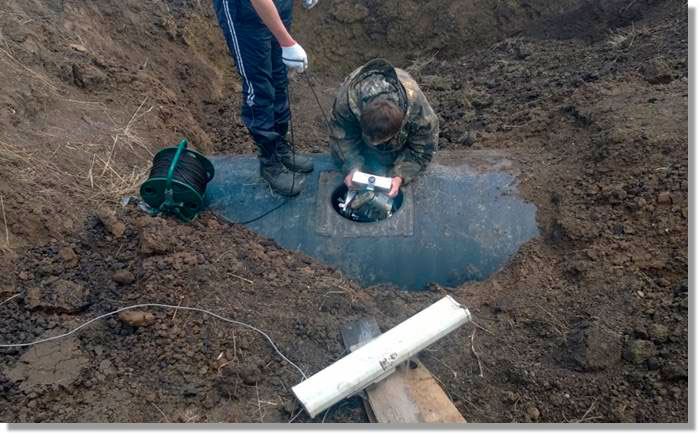

Сканер -дефектоскоп А2072 IntroScan можно загружать в трубопроводы через имеющиеся люк-лазы, свечные линии от Ду 300 мм, технологические отверстия 320 х 240 мм. Обследование основного металла и сварных соединений элементов трубопроводов проводится с применением телевизионно-оптической системы (визуально-измерительный контроль) и антенных решеток с акустическими датчиками с сухим точечным контактом (волноводный ультразвуковой контроль, поперечная ультразвуковая волна SH-поляризация).

Сканер-дефектоскоп А2072 IntroScan Сканер-дефектоскоп А2072 IntroScan Сканер-дефектоскоп А2072 IntroScan Сканер-дефектоскоп А2072 IntroScan

Блок ультразвукового контроля построен на базе ультразвуковых преобразователей с сухим точечным контактом (СТК), позволяющей возбуждать и принимать ультразвуковые колебания в стенке деталей трубопровода без применения контактной жидкости – только за счет трения керамического протектора преобразователя с поверхностью металла. Набор из 32-х преобразователей СТК образует антенную решетку (АР), фазируемую в требуемом направлении и формирующую направленные ультразвуковые волны в стенке деталей трубопровода. Диапазон частот от 20 до 80 кГц. (поиск дефектов с высотой более 10% от толщины стенки деталей, эффективная длина контроля до 4 000 мм).

Телевизионно-оптическая система включает в себя HD камеру с 5 Мп матрицей и объективом с углом зрения 180 градусов, два светодиодных прожектора и привод поворота модуля в вертикальной плоскости. Скорость передачи видеоинформации с учетом пропускной способности радиоканала – до 20 кадров в секунду, что обеспечивает потенциальную производительность визуального контроля до 5 погонных метров в минуту.

Дополнительно в этом же модуле размещен датчик измерения концентрации метана и проекционный лазер.

На сканере размещены два идентичных блока телевизионно-оптической системы – в передней и задней частях корпуса. Направление обзора определяется оператором. Вторая камера необходима при реверсном перемещении сканера в трубах малого диаметра (Ду менее 500 мм), в которых невозможно выполнить разворот сканера.

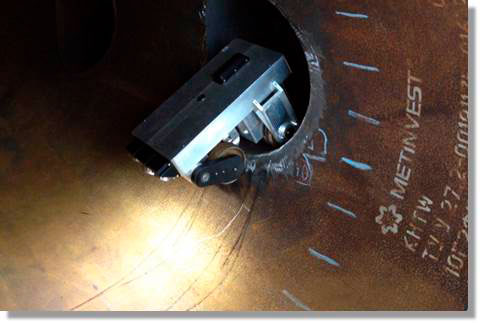

Передвижение сканера-дефектоскопа по произвольной траектории обеспечивается магнитными мотор-колесными модулями. Магнитный модуль изготовлен на основе редкоземельного магнита с высокой остаточной магнитной индукцией. Усилие отрыва магнитного мотор-колесного модуля от ферромагнитной поверхности – 600 H (60 кгс). В модуль встроены датчики Холла, контролирующие напряженность магнитного поля контура «колесо-поверхность», позволяющие фиксировать момент отрыва колеса от ферромагнитной поверхности.

Встроенный в мотор-колесный модуль 3-х осевой МЭМС-инклинометр фиксирует угловое положение каждого модуля (погрешность измерения ± 0,1 градус), что позволяет реализовать функции трассировки пройденного участка ТТ КС и управления движения сканера-дефектоскопа в автоматическом режиме. Прохождение сканера-дефектоскопа по внутренней полости ТТ КС по элементам различного сортамента (трубы, отводы, тройники, переходы, ЗРА) Ду 300-1400 мм обеспечивается конструкцией механической платформы. Транспортная платформа построена на основе 2-х осевой схемы, позволяющей реализовывать алгоритмы проезда тройниковых соединений, объезда препятствий, движения по произвольной траектории.

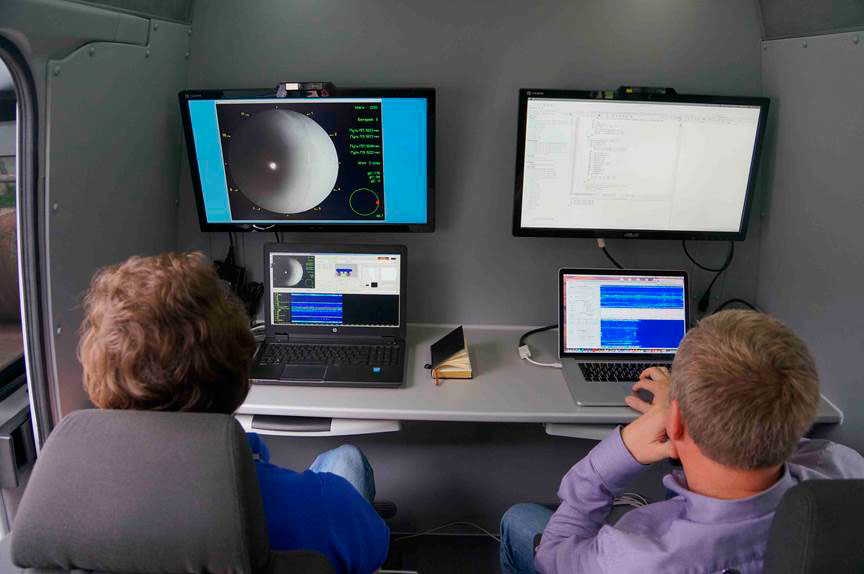

Управление сканером, формирование первичных диагностических данных и передача их на ПК оператора осуществляется блоком управления. Большая протяженность обследования обеспечивается отсутствием проводных линий связи между оператором и сканером. Управление движением сканера и получение диагностической информации на пульт оператора в режиме реального времени осуществляется по Wi-Fi каналу (на удалении до 1500 п.м. от места загрузки сканера).

Встроенные в сканер литий-феррум полимерные аккумуляторы емкостью 200 Вт*ч, обеспечивают до 8 часов автономной работы (скорость передвижения сканера: в транспортном режиме – до 5 п.м./мин., в индикаторном режиме контроля – до 0,3 п.м./мин.). Габариты сканера (в транспортном режиме) 310 х 230 х 210 мм, масса сканера с преобразователями – 18 кг.

Технические характеристики сканера-дефектоскопа А2072 IntroScan приведены в таблице:

Характеристики Значения
Контроледоступность Трубы, отводы, тройники, переходы Ду 300-1400 мм
Загрузка сканера Люк-лазы, свечные линии от Ду 300 мм, технологические отверстия 340х240 мм
Количество элементов АР 32
Тип акустического контакта Сухой, точечный
Диапазон частот преобразователя 20 - 80 кГц
Скорость передвижения сканера:
В транспортном режиме
В индикаторном режиме контроля

5 п.м./мин
0,3-0,7 п.м./мин
Чувствительность Дефекты более 10% от толщины стенки деталей
Управление радиоканал
Дальность контроля от места загрузки 1500 п.м.
Время непрерывной работы, не менее 8 ч
Габаритные размеры 310х230х210 мм
Масса, не более 18 кг
Диапазон рабочих температур от – 20 до +60 ºC

Видео Сканер-дефектоскоп А2072 IntroScan


Подпишитесь на наш канал YouTube

Комплект поставки:

  • ультразвуковой сканер-дефектоскоп А2072 IntroScan;
  • комплект кабелей;
  • сетевой адаптер;
  • компакт-диск с документацией и ПО;
  • кейс для транспортировки;
  • инструкция по эксплуатации

Дополнительная информация

Купить ультразвуковой дефектоскоп А2072 IntroScan можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Сканер-дефектоскоп А2072 IntroScan можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
