RUKA ручное устройство контроля арматуры

RUKA - ручное устройство контроля арматуры - предназначено для ручного ультразвукового контроля стыковых однорядных соединений стержней арматуры диаметром от 20 до 40 мм, выполненных ванными и многослойными способами сварки в инвентарных формах, на стальных скобах-накладках и подкладках или без формующих и вспомогательных элементов. Устройство применяется в составе с ультразвуковым высокочастотным дефектоскопом общего назначения, позволяющим работать по раздельной схеме подключения ультразвуковых пьезоэлектрических преобразователей (ПЭП).

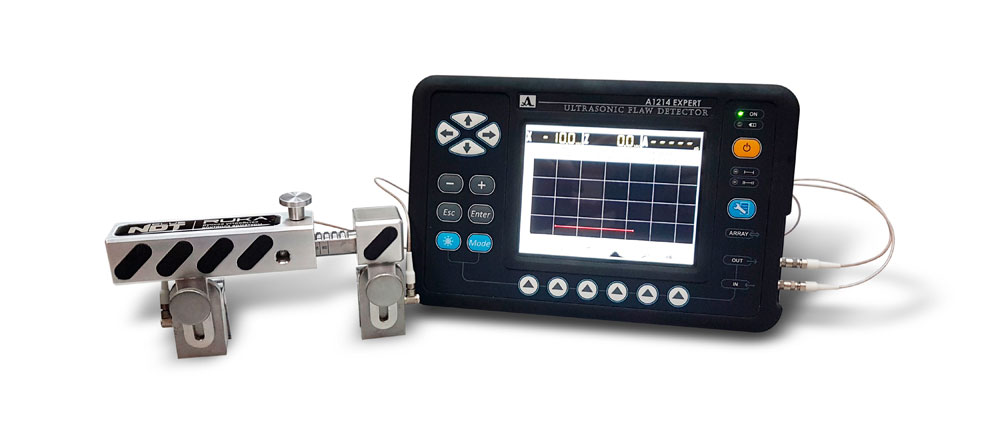

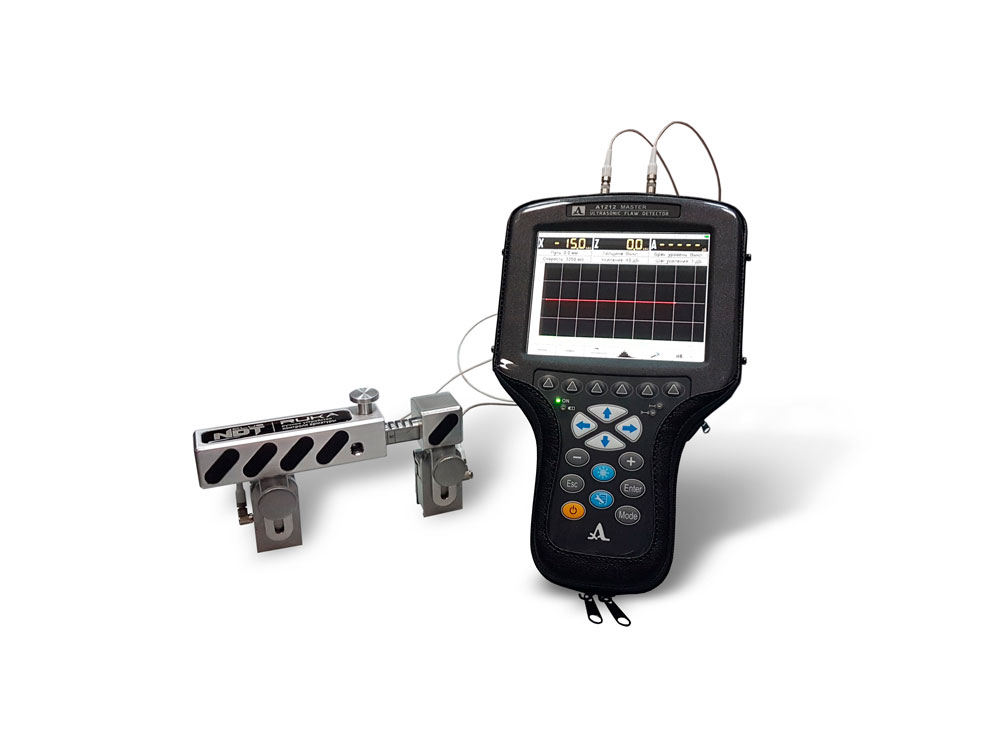

Устройство RUKA в составе с ультразвуковым высокочастотным дефектоскопом обеспечивает наиболее удобную зеркально-теневую схему ультразвукового контроля, которая позволяет выявить внутренние дефекты (трещины, непровары, поры и шлаковые включения) в сварных соединениях без расшифровки их характера и координат. При необходимости возможна реализация теневой схемы с использованием дополнительного магнитного башмака (нужны дополнительные комплектующие).

RUKA ручное устройство контроля арматуры RUKA ручное устройство контроля арматуры RUKA ручное устройство контроля арматуры RUKA ручное устройство контроля арматуры RUKA ручное устройство контроля арматуры

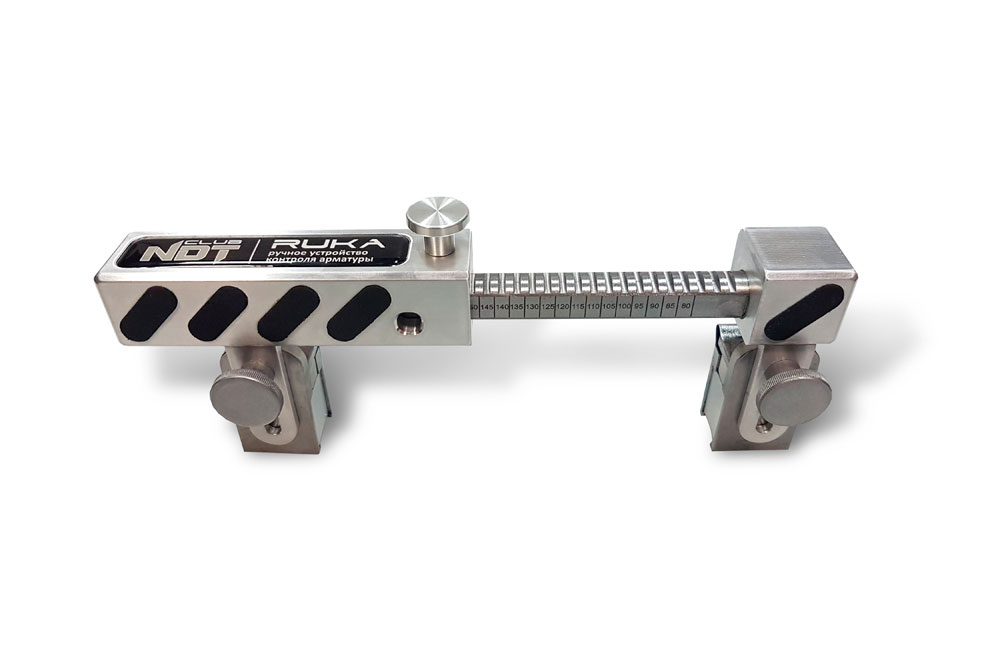

Система RUKA внешне представляет собой механическое устройство, состоящее из подвижного механического затвора с изменяемой базой, пружинного фиксатора затвора, и двух магнитных башмаков с ультразвуковыми преобразователями. Во внешней части затвора на боковой поверхности располагается окно (показатель расстояния между ПЭП), в котором отражается текущее значение расстояния между преобразователями (точками выхода ультразвуковой волны преобразователей), все значения расстояний выгравированы на внутреннем стержне затвора.

Магнитные башмаки связаны с затвором полозьями, которые позволяют менять положение башмаков по высоте, а также менять положение башмака относительно оси стержня арматуры. Это может быть необходимо для контроля стержней арматуры разного диаметра, или для обеспечения установки устройства на контролируемый участок с ограничивающими по высоте элементами.

Конструкция устройства модульная, полностью разборная, обеспечивает точное позиционирование преобразователей - расстояние между преобразователями и их соосность - при перемещении вдоль и вокруг стержня арматуры. В качестве преобразователей используются зарекомендовавшие себя на рынке износостойкие SENDAST 323-2,5-65.

Однолямочный рюкзак-чехол CLUB-М является универсальным чехлом для приборов контроля в строительстве: устройство RUKA, молотки Шмидта, толщиномеры и т.п. Чехол удобен в обращении и переноске, может быть надет на большого человека в телогрейке, имеет несколько отделений и снабжен светоотражающими элементами

Отличительные особенности сканера-дефектоскопа А2075 SoNet:

  • производительность сканирования составляет до 7 м/мин;
  • высокая чувствительность позволяет обнаруживать КРН глубиной от 1 мм;
  • сканер работает на трубе после предварительной очистки газопровода от старой изоляции согласно ВСН 51-1-97 («Правила производства работ при капитальном ремонте магистральных газопроводов») и обеспечивает 100% повторяемость результатов;
  • высокая надежность позволяет работать в диапазоне температур от минус 30° до плюс 50°С;
  • сканер-дефектоскоп обеспечивает более высокий процент выявляемости дефектов типа КРН и расслоений по сравнению с результатами внутритрубной дефектоскопии.

Технические характеристики устройства контроля арматуры RUKA приведены в таблице:

Параметр Значение
База затвора 80 – 170 мм
80 мм соответствует полностью сдвинутому затвору
170 мм база соответствует максимально раздвинутому затвору
Шаг изменения базы затвора 5 мм
Диаметры контролируемых стержней арматуры 20-40 мм
Тип используемых преобразователей SENDAST 323-2,5-65
Тип используемых кабелей PROFI LEMO-LEMO одинарный угловой
Вес устройства с ПЭП 800 г
Вес комплекта 1000 г
Габаритные размеры: min/max 150 х 105 х 30 / 240 х 130 х 30
Диапазон рабочих температур -25 до +40°С
При температуре окружающей среды от -10 до -25°С следует предварительно нагреть контролируемое соединение до +30-50°С

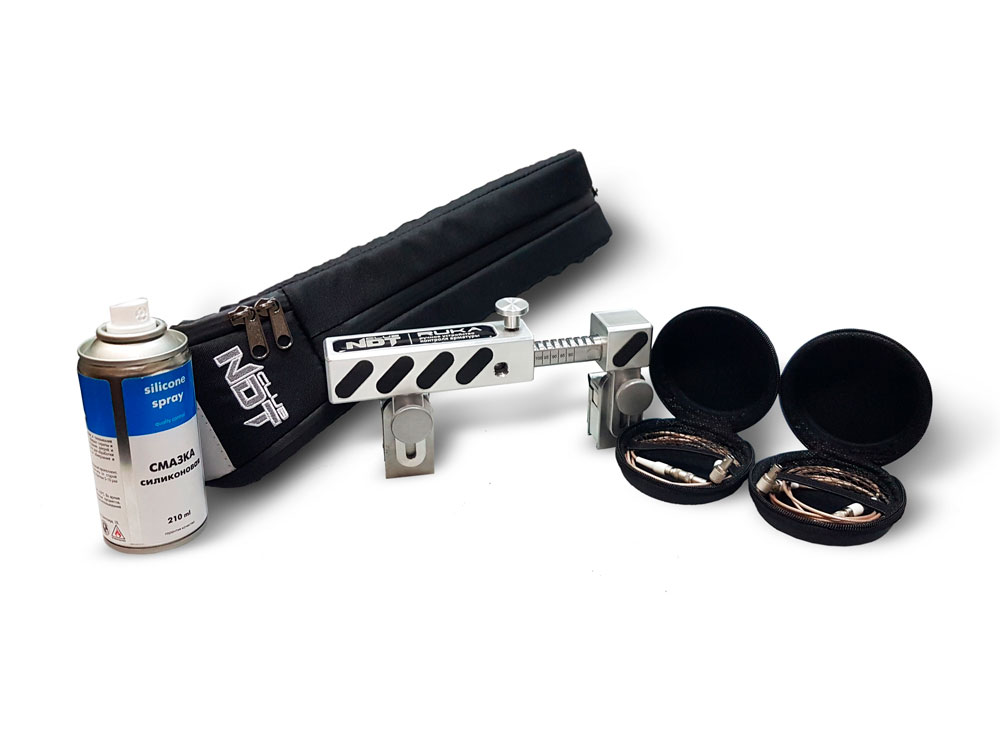

Комплект поставки:

  • Механический затвор RUKA – 1 шт.
  • Магнитный башмак RUKA – 2 шт.
  • Преобразователь SENDAST П323-2,5-65 – 2 шт.
  • Кабель Lemo угловой-Lemo PROFI одинарный 1,2 м– 2 шт.
  • Чехол CLUB-M
  • Силиконовая смазка (для технического обслуживания и ухода за механическим затвором устройства RUKA)

Дополнительные комплектующие:

  • Магнитный башмак RUKA
  • Заглушка-имитатор пэп (используется для реализации теневого метода прозвучивания)
  • Чехол CLUB-Т (круглая защитная сумка-чехол для хранения устройства RUKA совместно с дефектоскопом)

Дополнительная информация

Купить устройство контроля арматуры RUKA можно по официальной цене производителя. Цена устройства - по запросу. Смотрите так же разделы - Ультразвуковые толщиномеры, Ультразвуковые дефектоскопы, Аттестация специалистов по ультразвуковому методу.
