Угольники цилиндрические

Угольники цилиндрические предназначены для поверки прямых углов 90º. Используются в центрах метрологии и стандартизации, заводских лабораториях, а также при контроле станков на позиционную точность. При изготовлении угольников для получения необходимой прямолинейности, цилиндричности и шероховатости образующей используется финишное шлифовальное оборудование немецкого производства. Доводка перпендикулярности добивается при помощи образцового приспособления, эталонного угла 90º. Длина образующей рабочей части 160-1000 мм. Отклонение от неперпендикулярности не более, (мкм) 10,0 изготавливаются по ТУ 3935-001-87265916-2012 утверждённым ВНИИМС. Внесён в ГОСРеестр 53 696-13.

Угольники подвергаются объемной термической обработке и проходят естественное старение в течении 2-х лет, что позволяет избежать изменений геометрических параметров изделия в процессе эксплуатации. Угольники изготавливаются из стали марок Х ГОСТ 5950-73, ШХ-15 ГОСТ 801-78. Твёрдость, HRC, не менее 60….62.

Угольники изготавливаются следующих размеров (длин и диаметров) согласно ГОСТ 3749-77 по 0 и 1 классу точности:

• УЛЦ 160х70мм;
• УЛЦ 250х90мм;
• УЛЦ 400х125мм;
• УЛЦ 630х160мм;
• УЛЦ 1000х170мм.

Комплект поставки:

• Угольник поверочный УЛЦ;
• Свидетельство о первичной поверке;
• Протокол поверки;
• Методика поверки УЛЦ-081698.001МП;
• Паспорт УЛЦ.081696.001ПС;
• Чехол;
• Футляр.

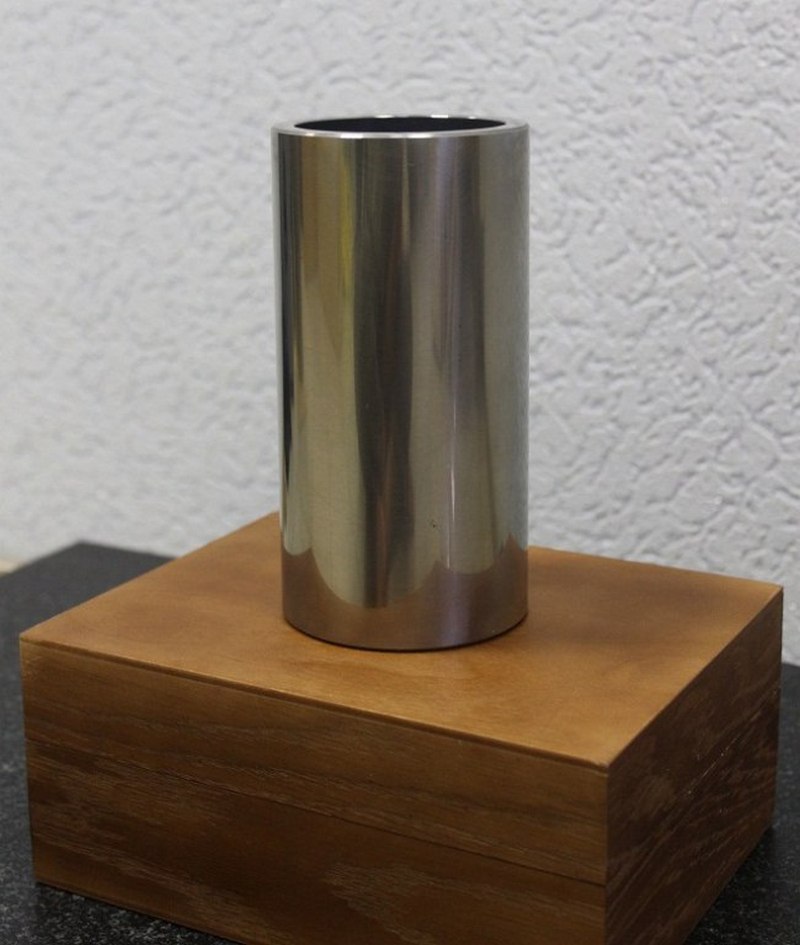

Угольник поверочный УЛЦ-0-160 ГОСТ 3749-77

№ в ГОСРеестре 53 696-13

Угольники поверочные предназначены для поверки прямых углов 90º. Используются в центрах метрологии и стандартизации, заводских лабораториях, а также при контроле станков на позиционную точность. При изготовлении угольников для получения необходимой прямолинейности, цилиндричности и шероховатости образующей используется финишное шлифовальное оборудование немецкого производства. Доводка перпендикулярности добивается при помощи образцового приспособления, эталонного угла 90º.



Основные параметры и технические характеристики класса точности 0:

Длина, мм	160
Диаметр, мм	70
Отклонения от перпендикулярности, мкм, не более	3,0
Отклонения от прямолинейности измерительных поверхностей, мкм	1,5
Отклонения от плоскостности опорных поверхностей, мкм	1,5
Масса в упаковке, кг	6,5
Габаритные размеры в упаковке, мм	240x130x130
Сталь марок	Х ГОСТ 5950-73, ШХ-15 ГОСТ801-78
Твёрдость, HRC, не менее	60…62

Комплект поставки:

• Угольник поверочный УЛЦ-0-160;
• Свидетельство о первичной поверке;
• Протокол поверки;
• Сертификат утверждения типа СИ (копия);
• Описание типа СИ (копия);
• Методика поверки УЛЦ-081698.001МП;
• Паспорт УЛЦ.081696.001ПС;
• Чехол;
• Футляр.

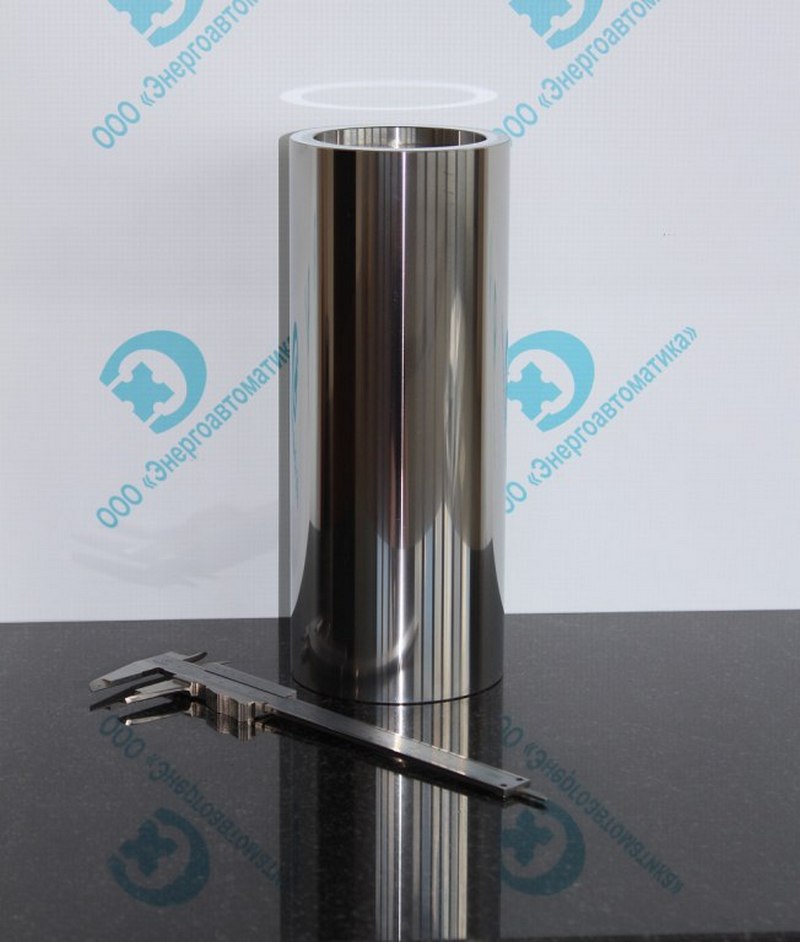

Угольник поверочный УЛЦ-0-250 ГОСТ 3749-77

№ в ГОСРеестре 53 696-13

Угольники поверочные предназначены для поверки прямых углов 90º. Используются в центрах метрологии и стандартизации, заводских лабораториях, а также при контроле станков на позиционную точность. При изготовлении угольников для получения необходимой прямолинейности, цилиндричности и шероховатости образующей используется финишное шлифовальное оборудование немецкого производства. Доводка перпендикулярности добивается при помощи образцового приспособления, эталонного угла 90º.



Основные параметры и технические характеристики класса точности 0:

Длина, мм	250
Диаметр, мм	90
Отклонения от перпендикулярности, мкм, не более	4,0
Отклонения от прямолинейности измерительных поверхностей, мкм	1,5
Отклонения от плоскостности опорных поверхностей, мкм	2,0
Масса в упаковке, кг	15,0
Габаритные размеры в упаковке, мм	320x160x160
Сталь марок	Х ГОСТ 5950-73, ШХ-15 ГОСТ801-78
Твёрдость, HRC, не менее	60…62

Комплект поставки:

• Угольник поверочный УЛЦ-0-250;
• Свидетельство о первичной поверке;
• Протокол поверки;
• Сертификат утверждения типа СИ (копия);
• Описание типа СИ (копия);
• Методика поверки УЛЦ-081698.001МП;
• Паспорт УЛЦ.081696.001ПС;
• Чехол;
• Футляр.

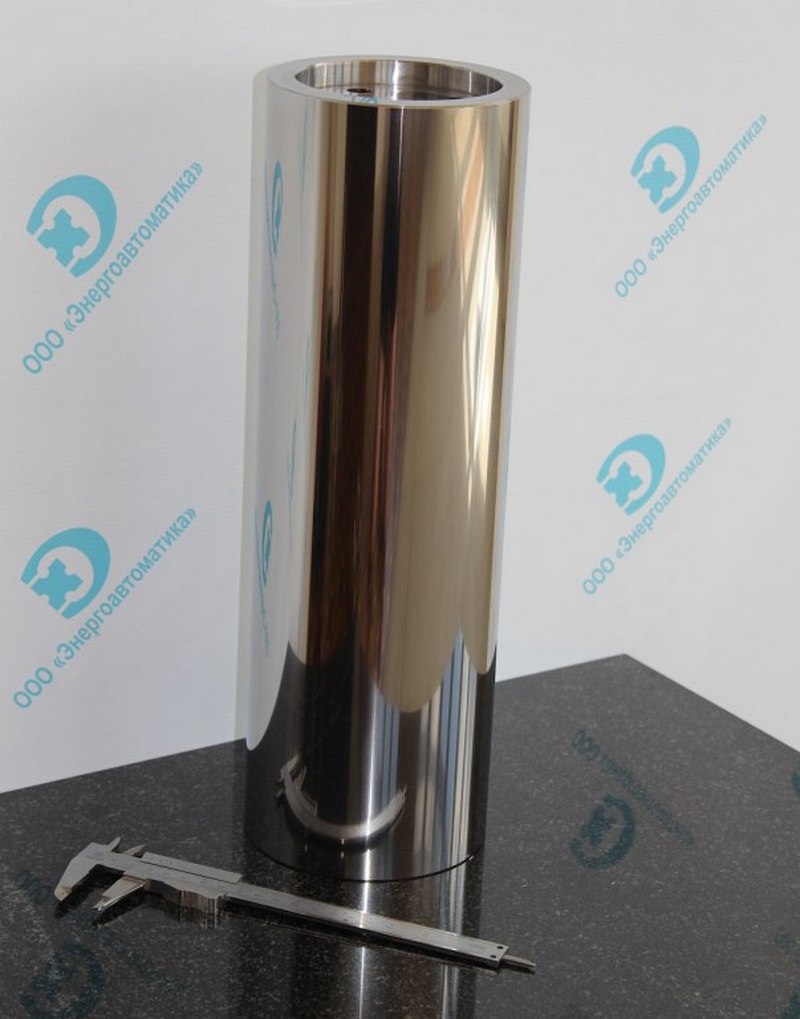

Угольник поверочный УЛЦ-0-400 ГОСТ 3749-77

№ в ГОСРеестре 53 696-13

Угольники поверочные предназначены для поверки прямых углов 90º. Используются в центрах метрологии и стандартизации, заводских лабораториях, а также при контроле станков на позиционную точность. При изготовлении угольников для получения необходимой прямолинейности, цилиндричности и шероховатости образующей используется финишное шлифовальное оборудование немецкого производства. Доводка перпендикулярности добивается при помощи образцового приспособления, эталонного угла 90º.



Основные параметры и технические характеристики класса точности 0:

Длина, мм	400
Диаметр, мм	125
Отклонения от перпендикулярности, мкм, не более	6,0
Отклонения от прямолинейности измерительных поверхностей, мкм	2,5
Отклонения от плоскостности опорных поверхностей, мкм	2,0
Масса в упаковке, кг	26,0
Габаритные размеры в упаковке, мм	530x200x200
Сталь марок	Х ГОСТ 5950-73, ШХ-15 ГОСТ801-78
Твёрдость, HRC, не менее	60…62

Комплект поставки:

• Угольник поверочный УЛЦ-0-400;
• Свидетельство о первичной поверке;
• Протокол поверки;
• Сертификат утверждения типа СИ (копия);
• Описание типа СИ (копия);
• Методика поверки УЛЦ-081698.001МП;
• Паспорт УЛЦ.081696.001ПС;
• Чехол;
• Футляр.



Угольник поверочный УЛЦ-0-630 ГОСТ 3749-77

№ в ГОСРеестре 53 696-13

Угольники поверочные предназначены для поверки прямых углов 90º. Используются в центрах метрологии и стандартизации, заводских лабораториях, а также при контроле станков на позиционную точность. При изготовлении угольников для получения необходимой прямолинейности, цилиндричности и шероховатости образующей используется финишное шлифовальное оборудование немецкого производства. Доводка перпендикулярности добивается при помощи образцового приспособления, эталонного угла 90º.



Основные параметры и технические характеристики класса точности 0:

Длина, мм	630
Диаметр, мм	160
Отклонения от перпендикулярности, мкм, не более	8,0
Отклонения от прямолинейности измерительных поверхностей, мкм	3,0
Отклонения от плоскостности опорных поверхностей, мкм	2,0
Масса в упаковке, кг	53,0
Габаритные размеры в упаковке, мм	770x220x220
Сталь марок	Х ГОСТ 5950-73, ШХ-15 ГОСТ801-78
Твёрдость, HRC, не менее	60…62

Комплект поставки:

• Угольник поверочный УЛЦ-0-630;
• Свидетельство о первичной поверке;
• Протокол поверки;
• Сертификат утверждения типа СИ (копия);
• Описание типа СИ (копия);
• Методика поверки УЛЦ-081698.001МП;
• Паспорт УЛЦ.081696.001ПС;
• Чехол;
• Футляр.

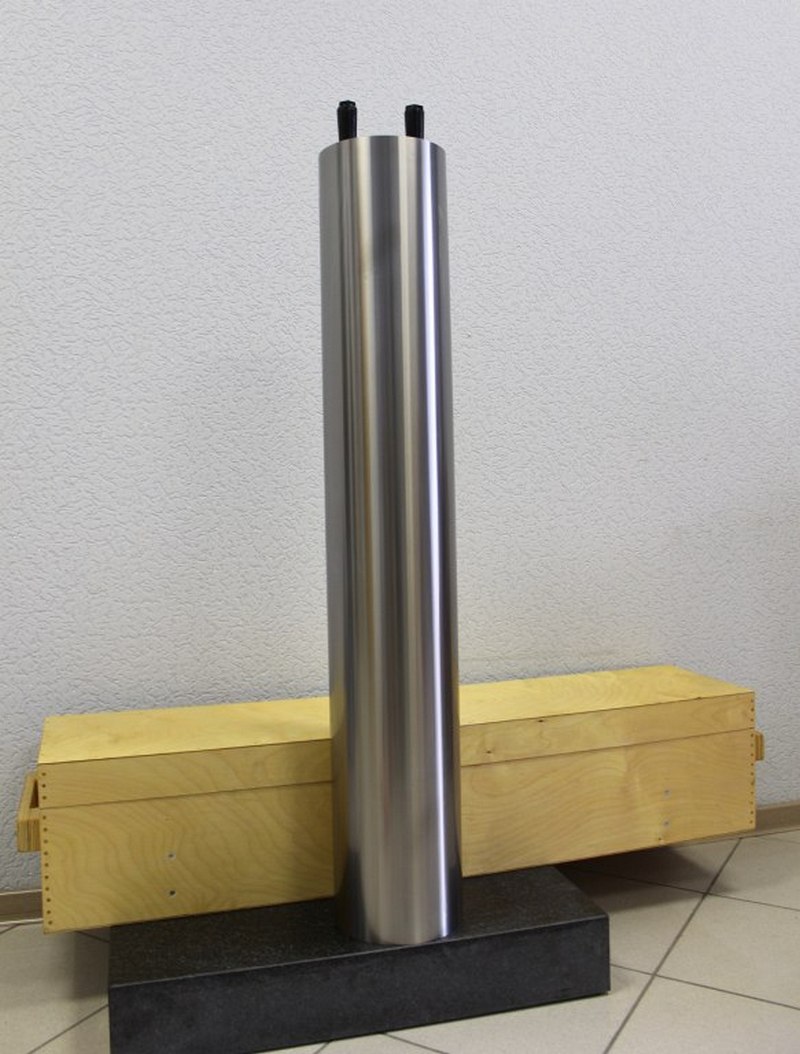

Угольник поверочный УЛЦ-0-1000 ГОСТ 3749-77

№ в ГОСРеестре 53 696-13

Угольники поверочные предназначены для поверки прямых углов 90º. Используются в центрах метрологии и стандартизации, заводских лабораториях, а также при контроле станков на позиционную точность. При изготовлении угольников для получения необходимой прямолинейности, цилиндричности и шероховатости образующей используется финишное шлифовальное оборудование немецкого производства. Доводка перпендикулярности добивается при помощи образцового приспособления, эталонного угла 90º.



Основные параметры и технические характеристики класса точности 0:

Длина, мм	1000
Диаметр, мм	170
Отклонения от перпендикулярности, мкм, не более	10,0
Отклонения от прямолинейности измерительных поверхностей, мкм	5,0
Отклонения от плоскостности опорных поверхностей, мкм	2,0
Масса в упаковке, кг	93,0
Габаритные размеры в упаковке, мм	1115x250x250
Сталь марок	Х ГОСТ 5950-73, ШХ-15 ГОСТ801-78
Твёрдость, HRC, не менее	60…62

Комплект поставки:

• Угольник поверочный УЛЦ-0-1000;
• Свидетельство о первичной поверке;
• Протокол поверки;
• Сертификат утверждения типа СИ (копия);
• Описание типа СИ (копия);
• Методика поверки УЛЦ-081698.001МП;
• Паспорт УЛЦ.081696.001ПС;
• Чехол;
• Футляр.
