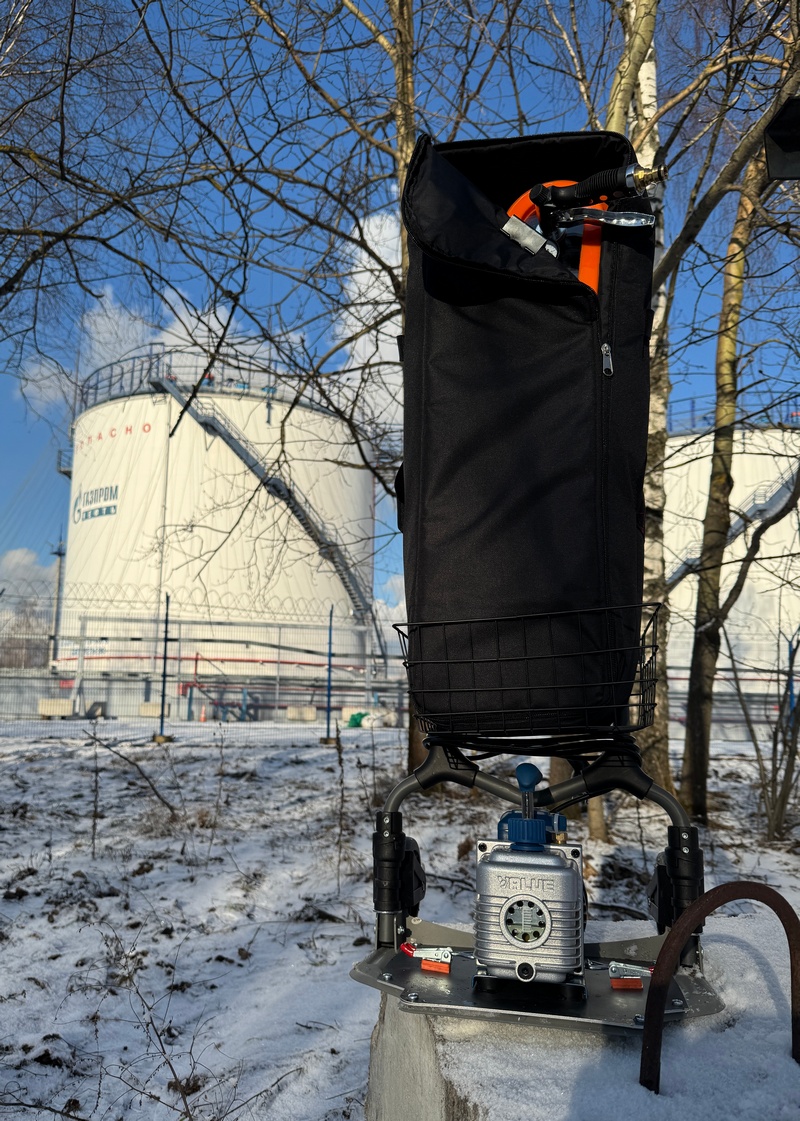

Установка для контроля герметичности
Установка предназначена для вакуумного контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности. Основные типы контролируемых объектов - резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Установка контроля герметичности с комплектом вакуумных рамок входит в табель технической оснащенности ПАО «Транснефть» и одобрена для применения на объектах атомной отрасли. Контроль герметичности с применением установки основан на пузырьковом методе регламентированном ПНАЭ Г-7-019-89 и сводится к следующим этапам:
- Нанесение на контролируемую поверхность пенно-пленочного индикатора;
- Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;
- Визуальный контроль, потока пузырьков в местах образования течей.
Особенности контроля с применением вакуумной установки:
- Ведение контроля без предварительной подготовки контролируемой поверхности;
- Возможность замены рамок для контроля изделий различной формы;
- Возможность контроля сразу после проведения сварочных работ;
- Ведение контроля при одностороннем доступе без подачи испытательного давления;
Комплектность поставки:
- вакуумный насос пр-ва Россия: НВМ-5 (220 V, 1,4 л/с, 9 кг) или вакуумный насос пр-ва Италия: SC.8 (220 V, 2,5 л/с, 8 кг);
- вакуумный шланг - 13 м.;
- пено-пленочный индикатор – ППИ-1 ;
- паспорт установки
В зависимости от типа контролируемой поверхности, установка может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика. При разовой потребности в применение установки, услугу по контролю герметичности можно заказать в нашей лаборатории НК. Работы проводятся аттестованными специалистами с выдачей заключения.
Стандартные размеры вакуумных рамок приведены в таблице
| Форма рамки | Размеры окна, мм | Фото | Назначение |
| Вакуумная рамка для контроля герметичности плоская | 620х80 |  |
Контроль стыковых сварных швов и плоских поверхностей |
| Рамка для контроля герметичности плоская-нахлест | 602х62х8 |  |
Контроль нахлесточных швов и поверхностей с перепадом высот 6-10мм |
| Рамка вакуумная угловая | 530х75 |  |
Контроль угловых (уторных) и тавровых сварных швов |
| Рамка вакуумная угловая (внешняя) | по заявке |  |
Контроль внешних угловых (уторных) сварных швов |
| Вакуумная рамка треугольная | 195х195х195 |  |
Контроль внутренних сварных углов образованных тремя плоскостями |
| Вакуумная камера круглая | Ø 240 |  |
Для контроля плоских, выпуклых и вогнутых поверхностей |
| Вакуум камера прямоугольная | 230х230 |  |
Для контроля плоских поверхностей |
| Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм | Зависят от диаметра |  |
Контроль герметичности трубопроводов |
| Вакуумная рамка для контроля герметичности цилиндрическая | Ø 100 |  |
Для наружного контроля трехгранных углов |
Технические характеристики вакуумного течеискателя:
- напряжение питания: 220В;
- производительность насоса: 1,4 л/с;
- максимальное разрежение в рамке: -0,07 МПа;
- время достижения максимального разряжения в рамке (при отсутствии подсоса через уплотнители): не более 10с;
- температура окружающей среды: от -10 до +35 0С;
- масса вакуумного насоса: не более 9 кг
- время непрерывной работы насоса до 24 часов
Вакуумные рамки для контроля герметичности
