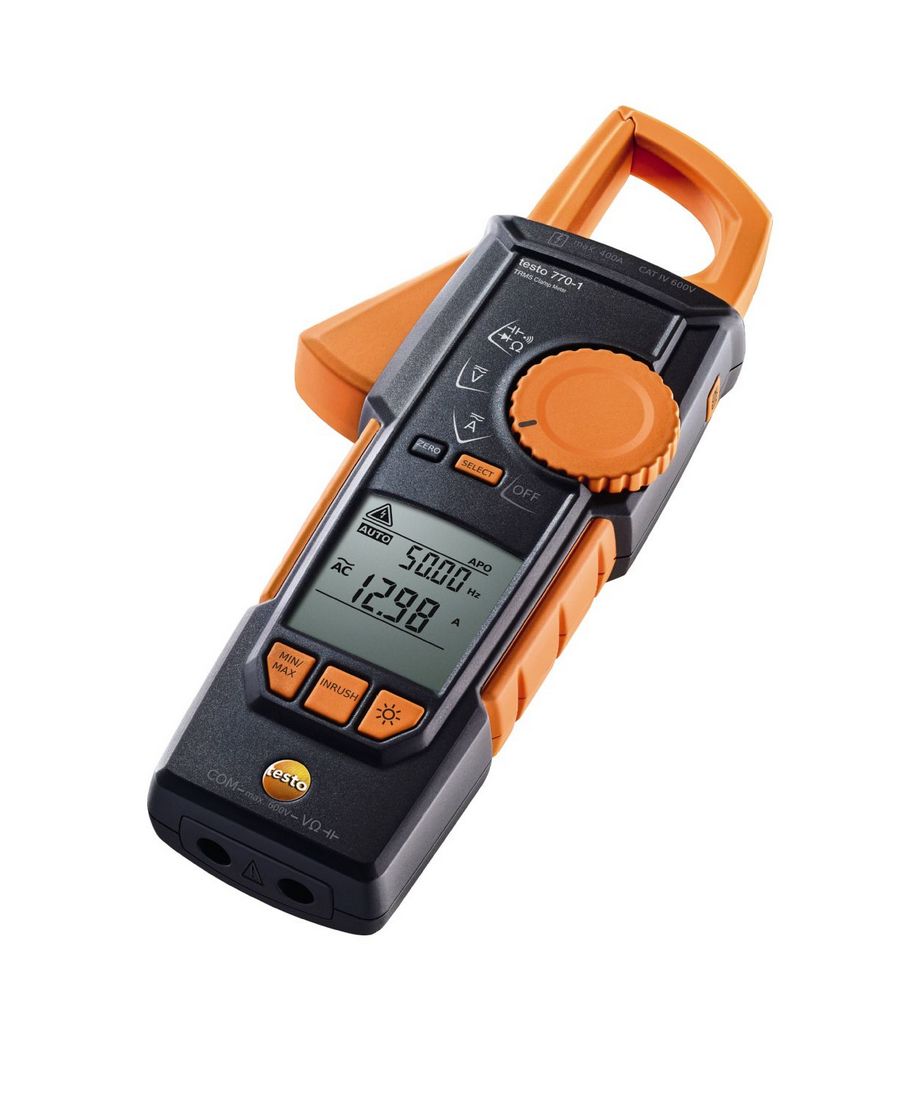

Токоизмерительные клещи Testo 770-1
Серия токоизмерительных клещей testo 770 состоит из трёх модификаций - testo 770-1, testo 770-2 и testo 770-3. Различие клещей заключается в метрологических характеристиках, приведенных в таблице ниже.
Токоизмерительные клещи testo 770-1 предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока (без разрыва цепи), электрического сопротивления постоянного тока, электрической емкости. При подключении к объекту измерений токовые клещи Testo 770-1 автоматически определяют тип тока, что позволяет значительно сэкономить время на настройку прибора.
В ходе измерений можно фиксировать текущие значения на экране Testo 770-1 с помощью функции HOLD, а также просматривать максимальные и минимальные параметры измерений. Это позволяет не отвлекаться на дисплей прибора во время работы.

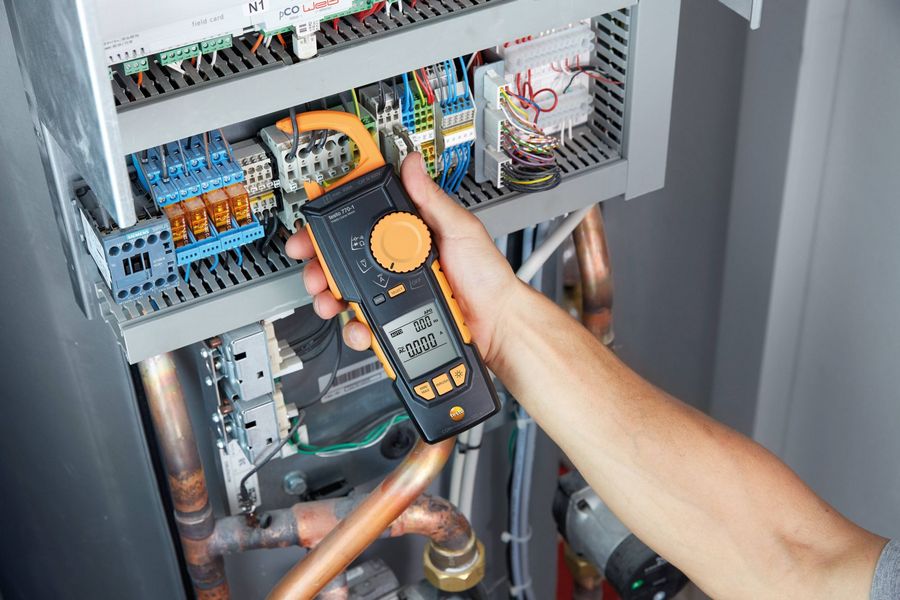

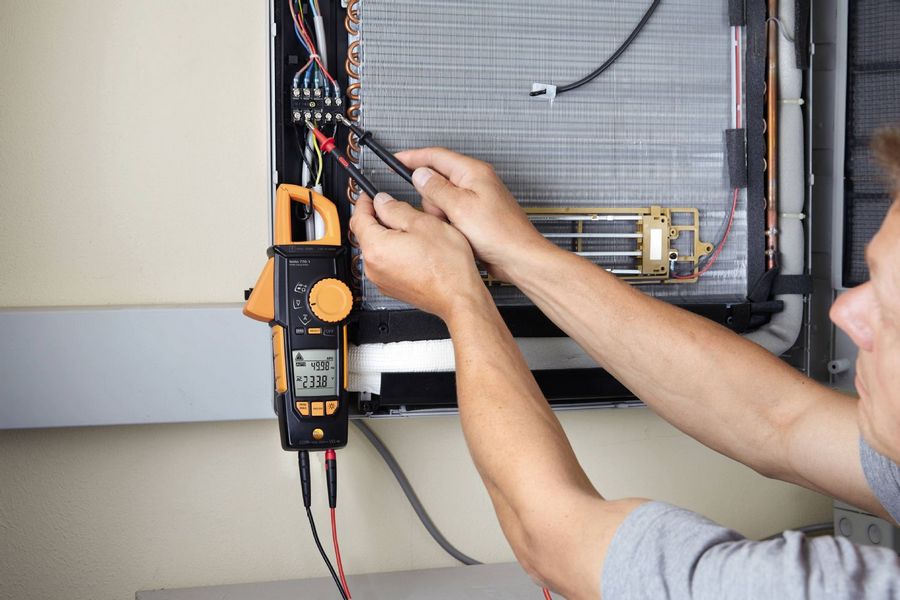

Конструкция зубцов токовых клещей Testo 770-1 позволяет использовать прибор даже в труднодоступных местах. Например, при измерениях в узких распределительных щитках. Складывающийся зубец может целиком задвигаться в корпус, так что можно захватывать по отдельности практически любой из плотно уложенных кабелей в распределительных щитках, словно крюком. При необходимости также можно подключить к устройству внешние щупы, которые входят в стандартную комплектацию. Двустрочный ЖК-экран токовых клещей Testo 770-1 позволяет просматривать два параметра тока одновременно. Кроме того, на дисплее отображается текущий режим работы прибора и индикатор, предупреждающий об опасных для человека значениях тока. Для работы в условиях недостаточной освещенности токовые клещи имеют встроенную подсветку экрана.
Токоизмерительные клещи серии Testo 770 внесены в Госреестр средств измерения РФ (№65374-16). Межповерочный интервал – 1 год. Производство – Китай. Срок гарантии – 2 года.
Технические характеристики токоизмерительных клещей серии Testo 770 приведены в следующей таблице
Характеристики | testo 770-1 | testo 770-2 | testo 770-3 |
Измерение температуры (термопара тип K (NiCr-Ni)) | |||
Диапазон измерений | -20 ... +500°C | -20 ... +500°C | |
Погрешность | ±1 °C (0 ... +100°C) | ±1 °C (0 ... +100°C) | |
Разрешение | 0,2°C | 0,2°C | |
Измерение напряжения постоянного тока | |||
Диапазон измерений | 1,0 ... 600,0 В | 1,0 ... 600,0 В | 1,0 ... 600,0 В |
Разрешение | макс. 1 изм. знач. | макс. 1 изм. знач. | макс. 1 изм. знач. |
Погрешность | ± (0,8 % от изм. знач. + 3 Digit) | ± (0,8 % от изм. знач. + 3 Digit) | ± (0,8 % от изм. знач. + 3 Digit) |
Измерение напряжения переменного тока | |||
Диапазон измерений | 1,0 изм. знач. ... 600,0 В | 1,0 изм. знач. ... 600,0 В | 1,0 изм. знач. ... 600,0 В |
Разрешение | макс. 1 изм. знач. | макс. 1 изм. знач. | макс. 1 изм. знач. |
Погрешность | ± (1,0 % от изм. знач. + 3 Digit) | ± (1,0 % от изм. знач. + 3 Digit) | ± (1 % от изм. знач. + 3 Digit) |
Измерение силы постоянного тока | |||
Диапазон измерений | 0,1 ... 400 А | 0,1 ... 400,0 А (зажим) 0,1 ... 400,0 мкА (измерительные кабели) |
0,1 ... 600,0 А (зажим) 0,1 ... 600,0 мкА (измерительные кабели) |
Разрешение | макс. 0,1 | 0,1 (зажим) 0,1 (измерительные кабели) |
0,1 (зажим) 0,1 (измерительные кабели) |
Погрешность | ± (2 % от изм. знач. + 5 Digit) | ± (2 % от изм. знач. + 5 Digit) (зажим) ± (1,5 % от изм. знач. + 5 ) (измерительные кабели) |
± (2 % от изм. знач. + 5 Digit) (зажим) ± (2 % от изм. знач. + 5 Digit) (измерительные кабели) |
Измерение силы переменного тока | |||
Диапазон измерений | 0,1 ... 400 А | 0,1 ... 400,0 А (зажим) 0,1 ... 400 мкА (измерительные кабели) |
0,1 ... 600,0 А (зажим) 0,1 ... 600,0 мкА (измерительные кабели) |
Разрешение | макс. 0,1 А | 0,1 А (зажим) 0,1 мкА (измерительные кабели) |
0,1 А (зажим) 0,1 мкА (измерительные кабели) |
Погрешность | ± (2 % от изм. знач. + 5 Digit) | ± (2 % от изм. знач. + 5 Digit) (зажим) ± (1,5 % от изм. знач. + 5 Digit) (измерительные кабели) |
± (2 % от изм. знач. + 5 Digit) (зажим) ± (1,5 % от изм. знач. + 5 Digit) (измерительные кабели) |
Измерение сопротивления | |||
Разрешение | макс. 0,1 Ом | макс. 0,1 Ом | макс. 0,01 Ом |
Диапазон измерений | 0,1 ... 40,00 МОм | 0,1 ... 40,00 МОм | 0,01 ... 60,0 МОм |
Погрешность | ± (1,5 % от изм. знач. + 3 Digit) | ± (1,5 % от изм. знач. + 3 Digit) | ± (1,5 % от изм. знач. + 3 Digit) |
Измерение электрической ёмкости | |||
Разрешение | макс. 0,01 нФ | макс. 0,01 нФ | макс. 0,01 нФ |
Диапазон измерений | 10 нФ ... 100,0 мкФ | 10 нФ ... 100,0 мкФ | 2 нФ ... 60,00 мB |
Погрешность | ± (1,5 % от изм. знач. + 5 Digit) | ± (1,5 % от изм. знач. + 5 Digit) | ± (1,5 % от изм. знач. + 5 Digit) |
Измерение частоты | |||
Разрешение | макс. 0,1 Гц | ||
Диапазон измерений | 0,01 Гц ... 9999 кГц | ||
Погрешность | ± (1 % от изм. знач. + 1 Digit) | ||
Измерение активной мощности | |||
Диапазон измерений | 0,1 W ... 600 kW | ||
Погрешность | ± (5 % от изм. знач. + 5 Digit) | ||
Разрешение | 0,1 W | ||
Измерение реактивной мощности | |||
Диапазон измерений | 0,1 ... 600,0 kvar | ||
Погрешность | ± (10 % от изм. знач. + 5 Digit) | ||
Разрешение | 0,1 var | ||
Измерение полной мощности | |||
Диапазон измерений | 0,1 VA ... 600,0 kVA | ||
Погрешность | ± 1 Digit | ||
Разрешение | 0,1 VA | ||
Измерение силы и напряжения постоянного тока | |||
Диапазон измерений | 0,1 W ... 600,0 kW | ||
Погрешность | ± 1 Digit | ||
Разрешение | макс. 0,1 W | ||
Определение коэффициента электрической мощности | |||
Диапазон измерений | -1,00 ... +1,00 | ||
Погрешность | ± (10 % от изм. знач. + 5 Digit) | ||
Разрешение | 0,01 | ||
Общие технические данные | |||
Рабочая влажность | 0 ... 80 % ОВ | ||
Вес | 378 г | ||
Размеры | 249 x 96 x 43 мм | ||
Рабочая температура | -10 ... +50°C | ||
Цвет продукта | черный | ||
Подключаемые зонды | 1 зонд температуры (для термопар типа K требуется адаптер) | ||
Системные требования | Требуется ОС iOS 11.0 или новее; Требуется ОС Android 6.0 или новее; требуется мобильное устройство с Bluetooth |
||
Стандарты | EN 61326-1; EN 61010-2-032; EN 61140 | ||
Тип батареи | 3 микроэлемента ААА | ||
Тип дисплея | LCD | ||
Размер дисплея | Размер дисплея: две строки | ||
Интерфейс | 2 измерительных разъёма | ||
Температура хранения | -15 ... +60°C | ||
Класс перенапряжения | CAT IV 600V; CAT III 1000V | ||
Авторизации | CSA; CE | ||
Пассивное сопротивление | 11 МОм (переменный ток / постоянный ток) | ||
Функции измерительного прибора | |||
Тест диода | да | да | да |
Проверка на отсутствие разрывов цепи | да | да | да |
Подсветка дисплея | да | да | да |
Фиксация | да | да | да |
МинМакс | да | да | да |
Измерения силы тока | да | ||
Измерения температуры с адаптером | да | да | |
True RMS | да | да | да |
Измерение пускового тока | да | да | да |
Bluetooth | да | ||
Дисплей (разрядность) | 4 000 | 4 000 | 6 000 |
Измерение малых токов мкА | да | да | |
Автоматическое определение измеряемого параметра | да | да | да |
Комплектация токоизмерительных клещей Testo 770-1:
- токоизмерительные клещи testo 770-1 с функцией измерения истинного СКЗ;
- батарейки;
- комплект измерительных щупов;
- заводской протокол калибровки;
- инструкцию по эксплуатации.
