Resipod – прибор для измерения удельного электрического сопротивления бетона

Resipod прибор для измерения удельного электрического сопротивления бетона

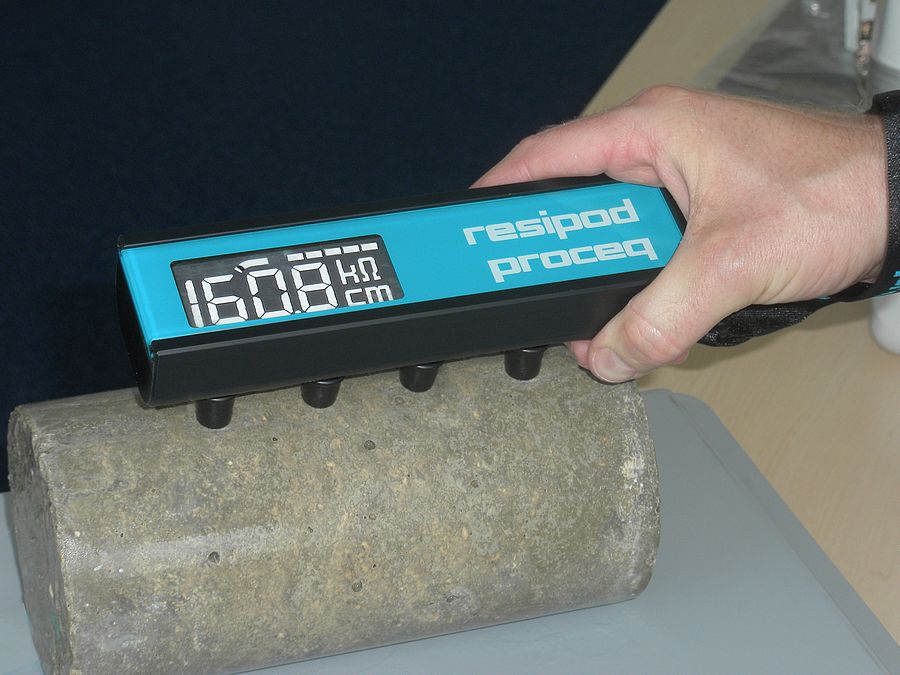

Прибор Resipod швейцарской компании Proceq - это полностью интегрированный 4-точечный датчик Веннера, предназначенный для измерения удельного электрического сопротивления бетона или камня. Измерение удельного сопротивления поверхности дает очень важную информацию о состоянии бетонной конструкции. Доказано, что удельное сопротивление напрямую связано с вероятностью коррозии и ее скоростью, кроме того последние исследования показали прямую корреляцию между удельным сопротивлением и скоростью карбонизации, а также определением прочности свежих бетонов на сжатие.

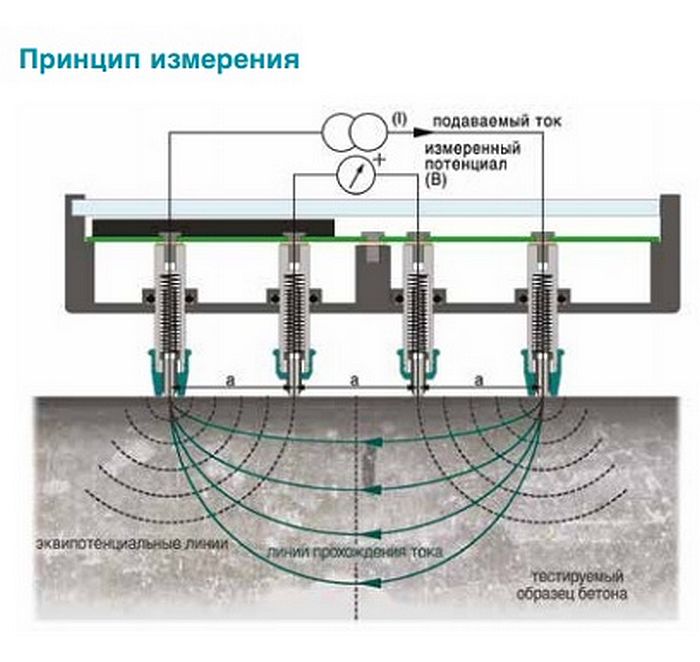

Принцип работы. В процессе работы на два внешних датчика подается ток и измеряется разность потенциалов между двумя внутренними датчиками. Удельное сопротивление бетона определяется сопротивлением жидкости в порах, структурой пор и степенью насыщения. Расчетное удельное сопротивление зависит от расстояния между датчиками. На сегодняшний день, Resipod это один из самых точных и быстрых приборов на российском рынке. Прибор имеет прочный, водонепроницаемый корпус, для работы в сложных погодных условиях, все это делает Resipod одним из наиболее универсальных приборов неразрушающего контроля бетонных конструкций. Ниже перечислены основные области применения датчика электрического сопротивления бетона Resipod.

Области применения

Определение вероятности коррозии
Индикатор скорости коррозии
Корреляция с проницаемостью для хлорида (карборнизация)
Определение участков конструкции, наиболее подверженных карбонизации
Оценка эффективности отверждения на месте
Определение зональных требований к системам катодной защиты
Выявление влажных и сухих участков в бетонной конструкции
Выявление отклонений соотношения воды и цемента в бетонной конструкции
Корреляция с ранней прочностью на сжатие
Корреляция с водопроницаемостью камня

Характеристика	Значение
Разрешение (номинальный ток 200 мкА)	±0,2 кОм*см или ±1% (большее значение)
Разрешение (номинальный ток 50 мкА)	±0,3 кОм*см или ±2% (большее значение)
Разрешение (номинальный ток меньше50 мкА)	±2 кОм*см или ±5% (большее значение)
Частота	40 Гц
Диапазон измерения	от 0 до ок. 1000 кОм*см
Возможность изменения шага датчика	есть
Индикатор электрического тока и индикатор плохого контакта	есть
Возможность замены стандартных наконечников дополнительными	есть
Память	Энергонезависимая, ок. 500 измеренных значений
Электропитание	Более 50 часов автономной работы
Подключение зарядного устройства	USB, тип B (5 В, 100 мА)
Размеры	197 x 53 x 69,7 мм
Вес	318 г
Рабочая температура	от 0° до 50°C (от 32° до 122°F)
Температура хранения	-от -10° до 70°C (от 14° до 158°F)
Степень защиты IP	IPX7
Стандарты	AASHTO
Гарантия	2 года (с возможностью продления до 3х лет)

Электронный блок прибора Resipod поставляется в двух модификациях, с шагом датчиков 50мм и 38мм. Шаг датчика 50мм обеспечивает более устойчивые показания при измерении на таком неоднородном материале, как бетон. Тем не менее, если шаг слишком большой, больше и опасность влияния на измерение арматурной стали. Модель с шагом датчиков 38 мм создана специально, чтобы соответствовать стандарту AASHTO TP 95-11 “Индикация устойчивости бетона к проникновению ионов хлорида посредством измерения удельного сопротивления поверхности”. Тест на удельное сопротивление поверхности (SR) - гораздо более быстрое и простое испытание для определения проницаемости бетона. Это проверенный метод, который может заменить более трудоемкое испытание на проницаемость для хлорида.

По дополнительному заказу, возможна поставка прибора в специальных комплектациях Resipod Geometric (с датчиком с изменяемым шагом) и Комплект Resipod Bulk Resistivity с расширенным функционалом для контроля бетонных цилиндров.

Применение	Resipod	Resipod Geometric	Resipod Bulk Resistivity
Фото прибора
Измерение удельного сопротивления поверхности на стандартных цилиндрах (4" x 8", 100 x 200 мм) или (6" x 12", 150 x 300 мм) с максимальным размером заполнителя (1,5", 38 мм). Датчик с фиксированным шагом (1,5", 38 мм)	•	•	•
Измерение объемного удельного электрического сопротивления на цилиндрах диаметром до 100 мм (4")			•
Испытание удельного сопротивления поверхности на нестандартных цилиндрах с размером заполнителя > 1,5", 38 мм		•
Коэффициент коррекции для шага датчика	•	•	•
Коэффициент коррекции для геометрии образца		•
Задаваемый пользователем коэффициент коррекции		•
Датчик с изменяемым шагом		•
Схема удельного сопротивления поверхности на объекте для определения вероятности коррозии, скорости коррозии и внедрения систем катодной защиты	•	•

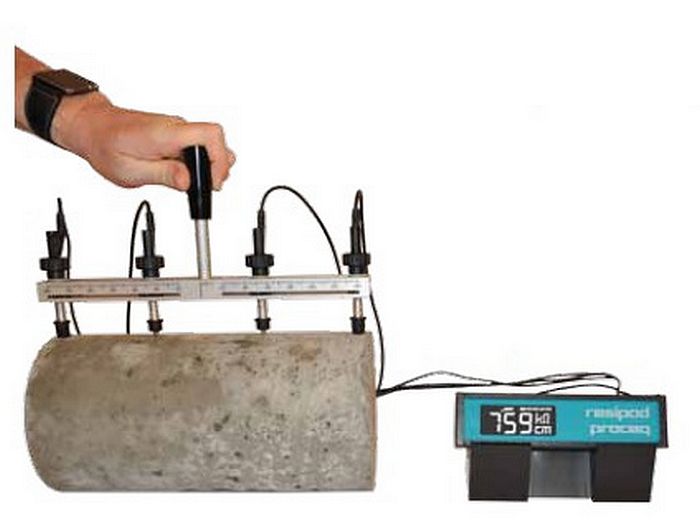

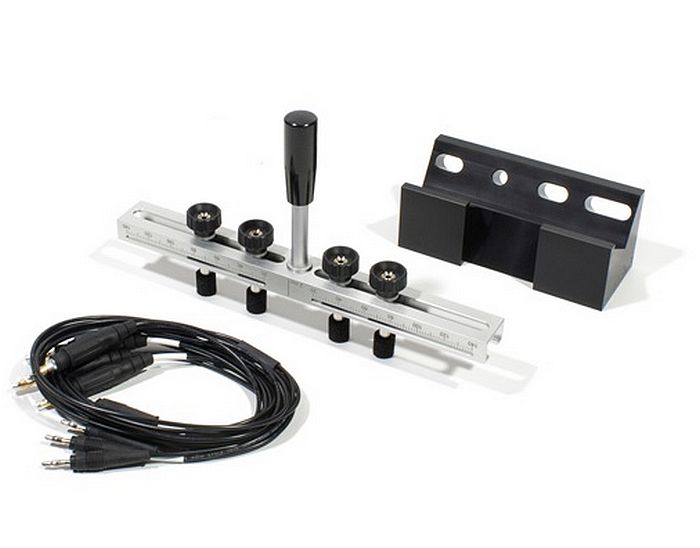

Комплект Resipod Geometric (УЭСП). Resipod Geometric поставляется с датчиком с изменяемым шагом, который корректируется под заполнители большего размера. Он также позволяет пользователю при помощи программного обеспечения ResipodLink вводить коэффициенты геометрической коррекции для корректных показаний проходимости непосредственно на самом приборе.

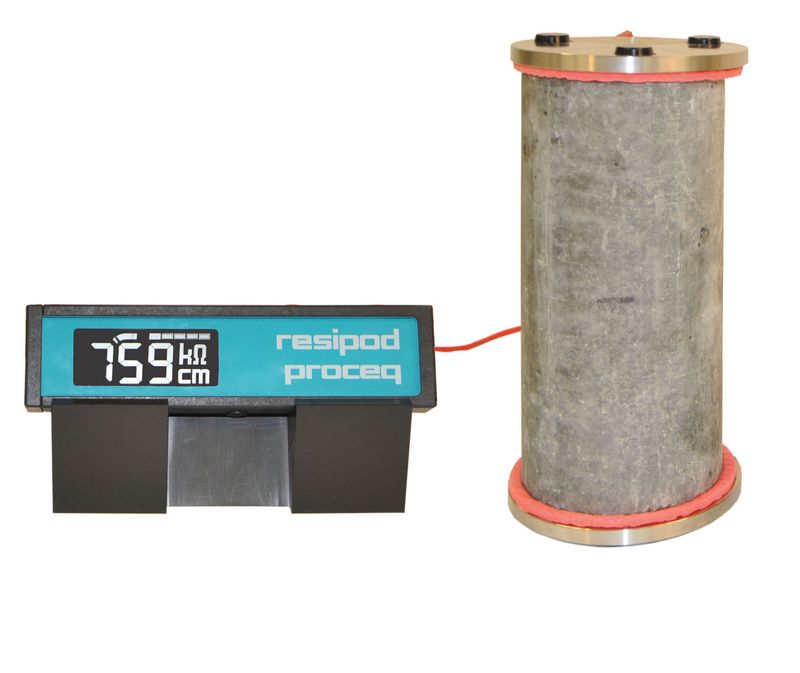

Комплект Resipod Bulk Resistivity (ОУЭС) имеет все необходимое для проведения испытания на стандартных цилиндрах диаметром 4", 100 мм. Метод измерения объемного удельного электрического сопротивления это альтернативный метод, при котором сопротивление образца измеряется между электрическими планками на его краях. Геометрический коэффициент очень прост в использовании, а процесс испытания достаточно быстр и по преимуществам схож с испытанием удельного сопротивления поверхности.

Программное обеспечение ResipodLink для Windows, разработанное компанией Proceq, позволяет пользователю просматривать и манипулировать данными на подключенном ПК. Оно позволяет также установить изменяемый шаг электродов.

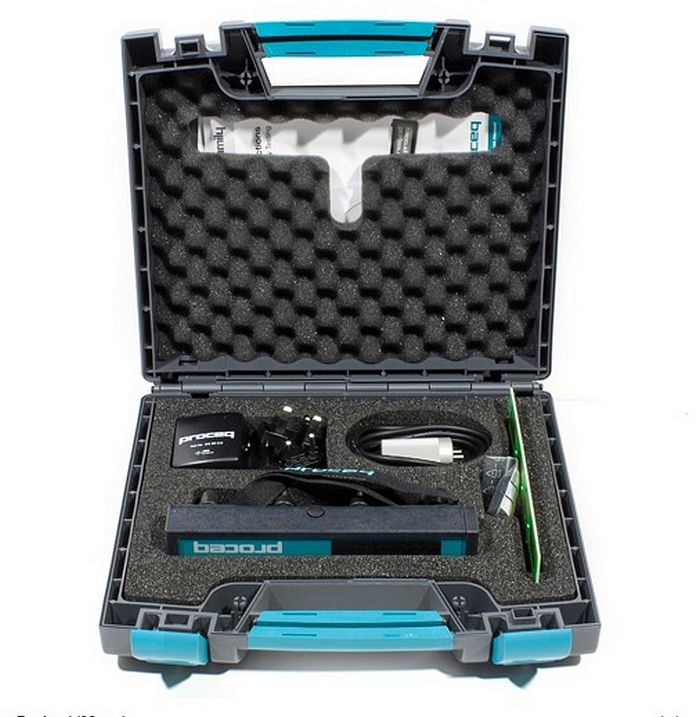

Комплект поставки
