Импульсный коэрцитиметр КИМ-2М

Импульсный коэрцитиметр КИМ-2М Портативный импульсный коэрцитиметр КИМ-2М предназначен для неразрушающего контроля качества термической, термомеханической или химико-термической обработок, а также для определения твердости и механических свойств деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами. Также прибор может быть использован для разбраковки материалов по маркам стали и контроля поверхностных слоев ферромагнитных материалов. В НАЛИЧИИ!

Прибор состоит из электронного блока и измерительного преобразователя в виде электромагнита со съемными полюсными наконечниками. Принцип действия коэрцитиметра КИМ-2М заключен в намагничивании контролируемого участка детали с последующим его размагничиванием нарастающим полем, фиксации напряженности поля соответствующего коэрцитивной силе материала детали и измерении амплитуды сигнала с датчика Холла.

Коэрцитиметр КИМ-2М имеет 5 основных режимов работы:

  • Измерение коэрцитивной силы
  • Измерение релаксационной коэрцитивной силы
  • Измерение остаточной магнитной индукции
  • Измерение остаточной магнитной индукции после размагничивания контролируемого участка током заданной величины
  • Измерение остаточной намагниченности изделия.

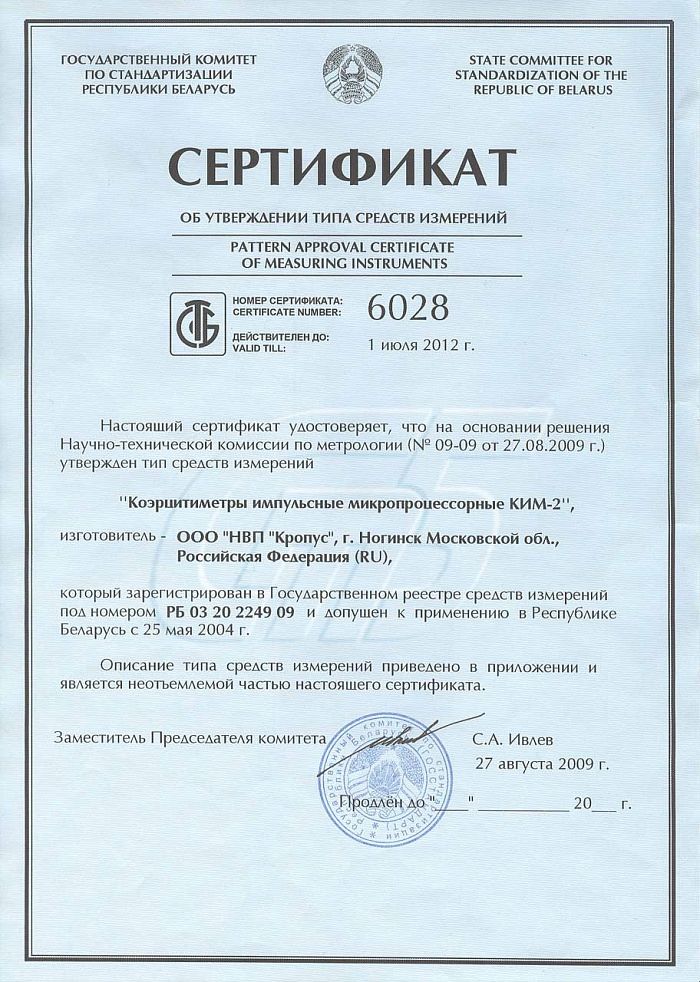

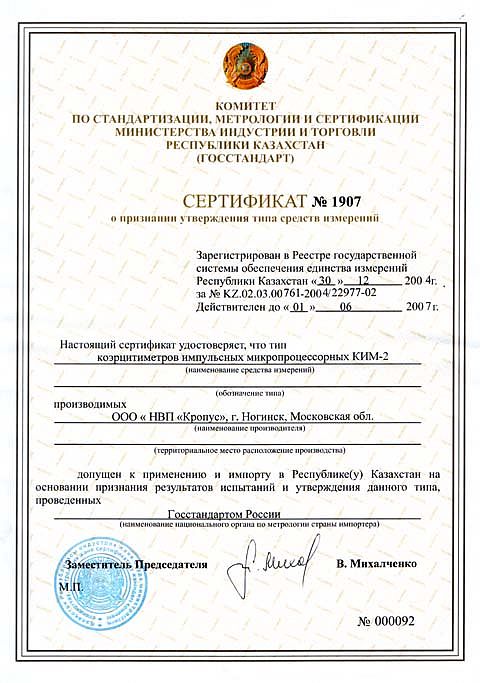

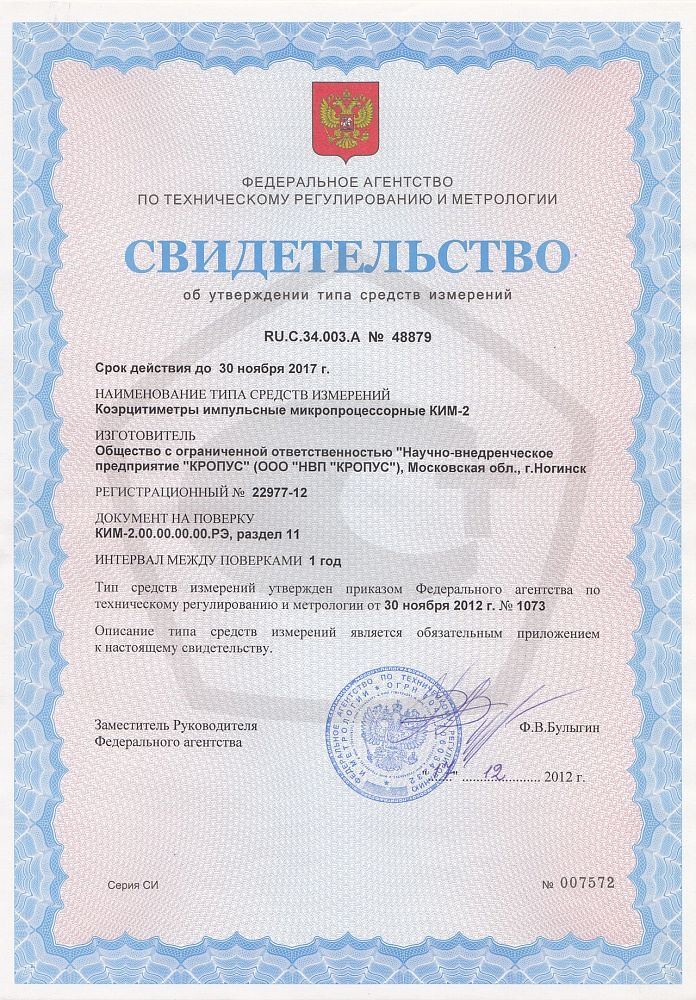

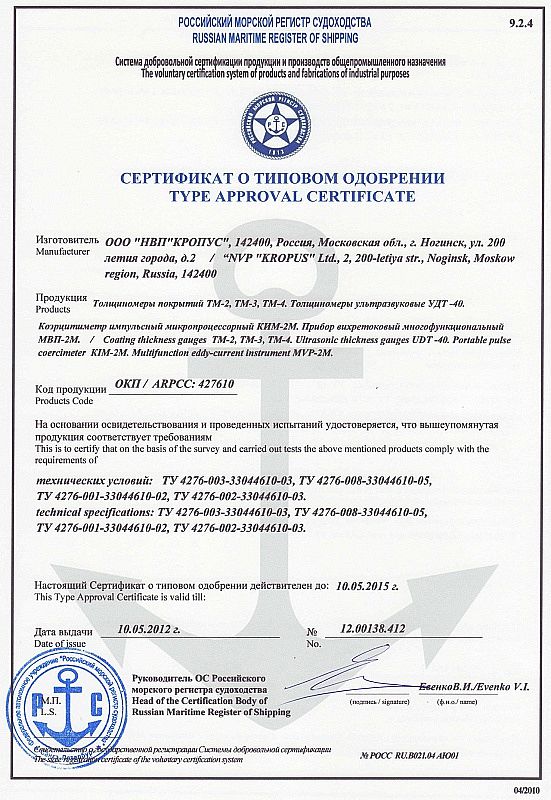

Кроме того, прибор имеет 10 дополнительных шкал, служащих для отражения результатов измерений в требуемых единицах. Программирование шкал осуществляется с клавиатуры и с помощью программы Scale, входящей в комплект поставки. Коэрцитиметр КИМ2М зарегистрирован в Государственных реестрах РФ (№22977-12), Казахстана и Беларуси. Прибор так же имеет допуск на контроль объектов морского транспорта. Гарантийный срок составляет 18 месяцев со дня ввода в эксплуатацию.

Основные особенности импульсного коэрцитиметра КИМ-2М:

  • Постоянное измерение остаточной намагниченности
  • Регулируемое количество импульсов намагничивания
  • Режим автоматической сигнализации брака (АСБ)
  • Режим усреднения результатов
  • Возможность ввода до 10 шкал с клавиатуры или с ПК
  • Память на 5000 результатов измерений
  • Комбинированное питание: от 8 аккумуляторов «АА» или внешнего источника 9В
  • Вес 1,2 кг

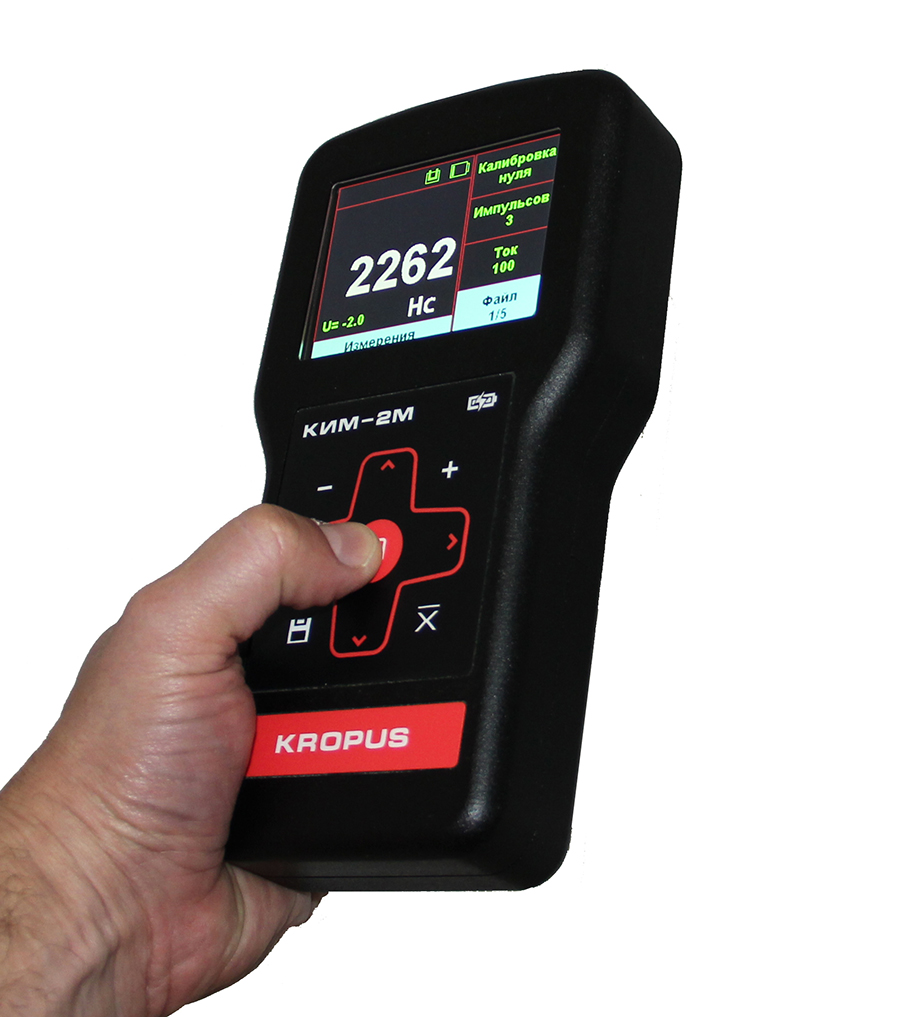

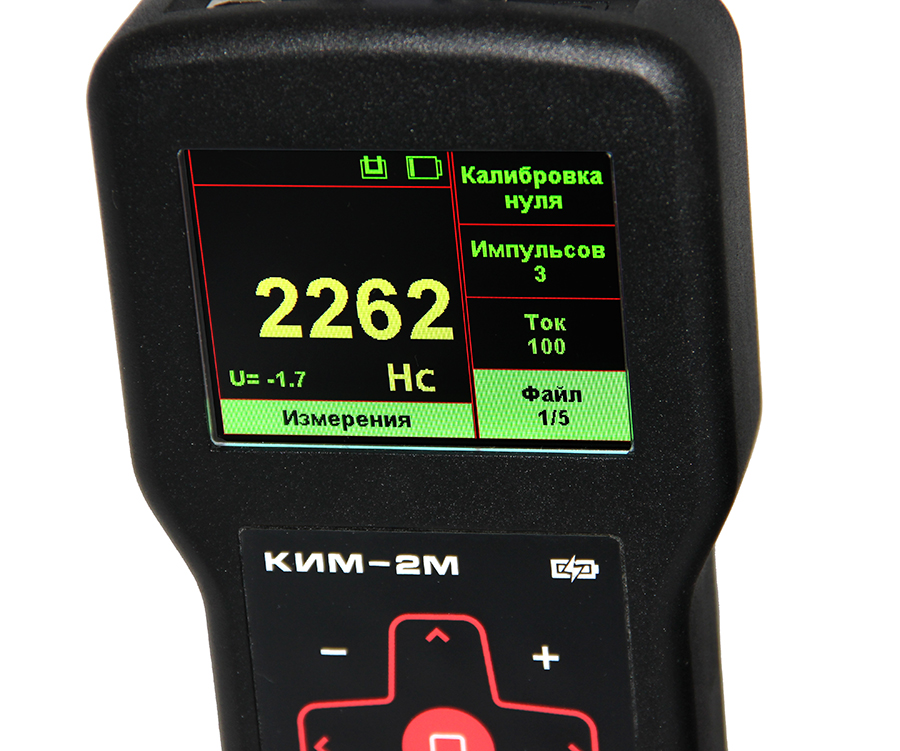

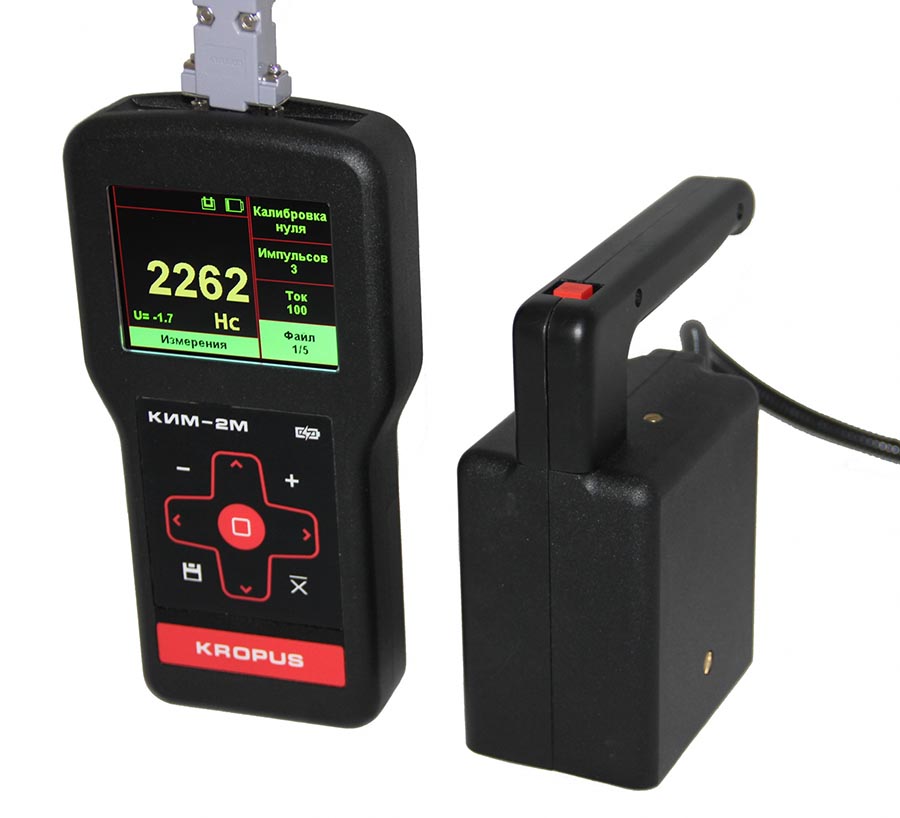

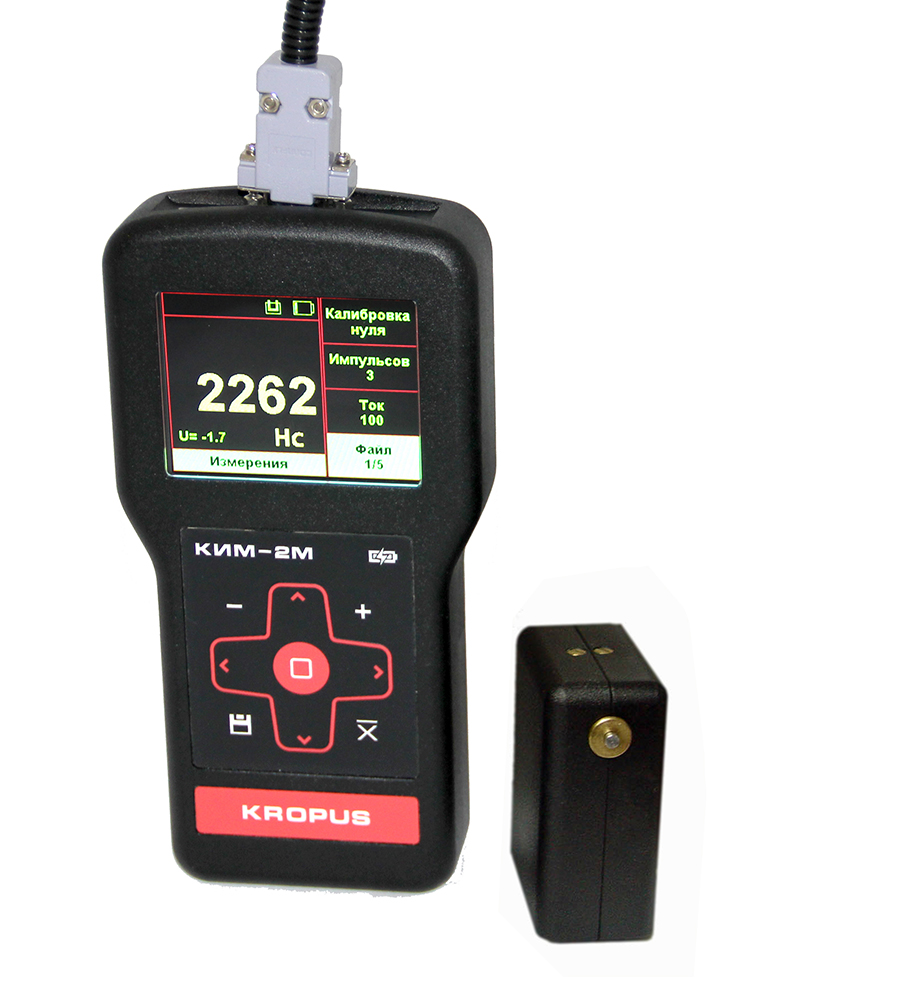

Импульсный коэрцитиметр КИМ-2М Импульсный коэрцитиметр КИМ-2М Импульсный коэрцитиметр КИМ-2М Импульсный коэрцитиметр КИМ-2М

Технические характеристики, заявленные производителем импульсного коэрцитиметра КИМ-2М приведены в таблице

Параметр Коэрцитиметр КИМ-2М
Диапазон измерений коэрцитивной силы от 150 до 4500 А/м
Намагничивание импульсное, амплитуда импульса 250 В, число импульсов задается от 0 до 10
Глубина намагничивания до 5 мм-с преобразователем МП-1
до 12 мм-с преобразователем МП-2
Размагничивание заданным током от 0 до 1000 мА, с шагом 1 мА
Время измерения 5 сек. при 3-х импульсах намагничивания
Шкалы 10 программируемых с клавиатуры или с ПК
Память 50 файлов по 100 значений (5000 результатов)
Автоматическая сигнализация брака (АСБ) есть
Программное обеспечение Dlogger, ScaleМ
Подключение к ПК RS232
Дискретность показаний 1, 0.1, 0.01 или 0.001 - задается при программировании шкалы
Питание встроенный Li-Ion аккумулятор или внешний сетевой блок питания 220 В
Время автономной работы 5-6 часов от встроенного аккумулятора
Диапазон рабочих температур от +5 C до +50 C
Размер электронного блока (В x Ш x Д) 205 мм x 115 мм x 50 мм
Размер преобразователя (В х Ш х Д) 60 мм x 75 мм x 35 мм
Вес с элементами питания 1.2 кг (электронный блок)

Комплект поставки импульсного коэрцитиметра КИМ-2М:

Наименование Стандартный комплект
с преобразователем МП-1
Стандартный комплект
с преобразователем МП-2

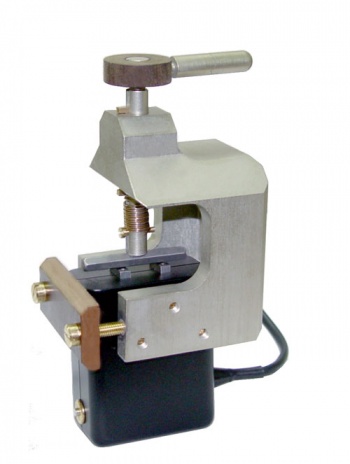

Комплект со штативом
для контроля мелких деталей
Фото прибора Стандартный комплект с преобразователем МП-1 Стандартный комплект с преобразователем МП-2 Комплект со штативом для контроля мелких деталей
Электронный блок КИМ-2М 1 1 1
Встроенный Li-ion аккумулятор 1 1 1
Магнитный преобразователь МП-1 1 - 1
Магнитный преобразователь МП-2 - 1 -
Защитный чехол 1 1 1
Кабель для связи с ПК 1 1 1
Программное обеспечение на CD-диске 1 1 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1 1 1
Кейс для переноски 1 1 1
Штатив для контроля мелких деталей - - 1
Комплект полюсных наконечников для продольного намагничивания деталей с диаметром от 5 мм (К1-01) - - 1
Комплект полюсных наконечников для поперечного намагничивания деталей с диаметром от 5 мм (Т1-01) - - 1
Переходник RS232-USB - - 1
Цена 151 200р. 170 500р. 189 200р.

Комплекты наконечников (дополнительные принадлежности)

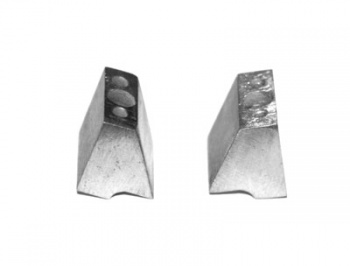

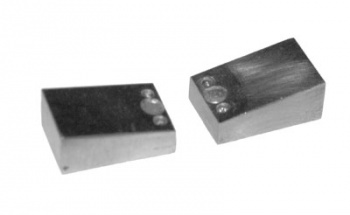

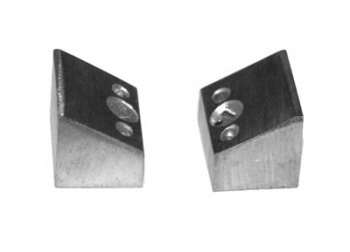

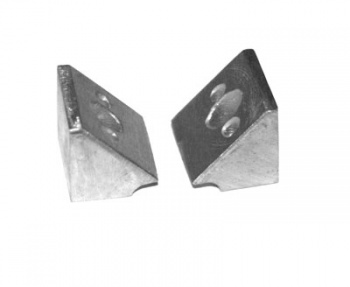

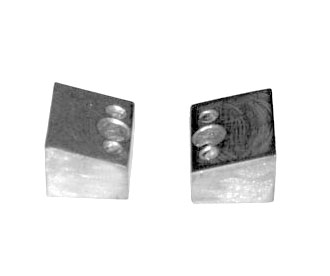

Комплект наконечников для продольного намагничивания К1
К1-01 (5-15 мм) К1-02 (15-35 мм) К1-03 (35-130 мм) К1-04 (65-130 мм) К1-05 (130-300 мм)
К1-01 (5-15 мм) К1-02 (15-35 мм) К1-03 (35-130 мм) К1-04 (65-130 мм) К1-05 (130-300 мм)
Предназначен для контроля цилиндрических изделий различного диаметра и служит для строгой относительной ориентации преобразователя и изделия во время контроля при продольном намагничивании. Материал - Сталь Э8. Поставляется в комплекте с креплением.

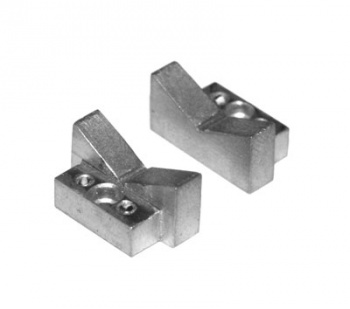

Комплект наконечников для поперечного намагничивания Т1
Т1-01 (5-30 мм) Т1-02 (30-80 мм)
Т1-01 (5-30 мм) Т1-02 (30-80 мм)
Предназначен для контроля цилиндрических изделий различного диаметра и служит для строгой относительной ориентации преобразователя и изделия во время контроля при поперечном намагничивании. Материал - Сталь Э8. Поставляется в комплекте с креплением.

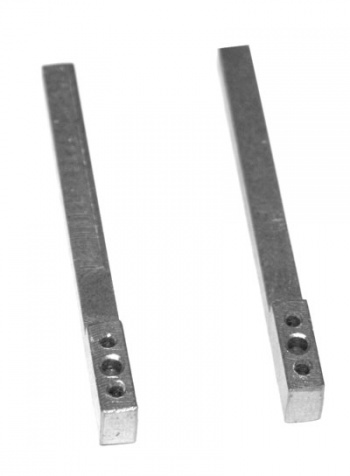

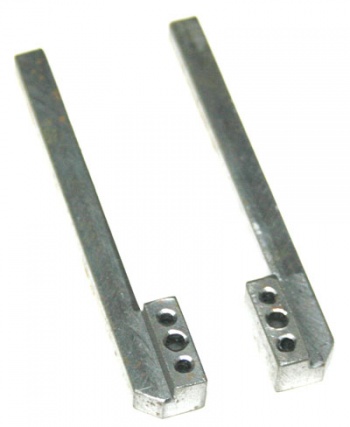

Комплект удлиненных стальных наконечников С1
С1-01 (15 мм) С1-02 (25 мм)
С1-01 (15 мм) С1-02 (25 мм)
Комплект удлиненных полюсных наконечников для преобразователя МП-1. Предназначен для контроля пазов и прочих труднодоступных мест. Длина наконечника 65мм. Расстояние между полюсами 15 и 25 мм. Материал - Сталь Э8. Поставляется в комплекте с креплением.

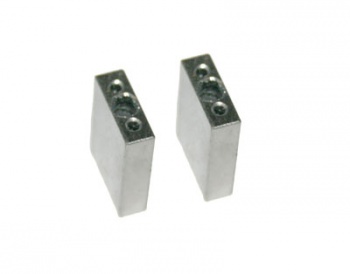

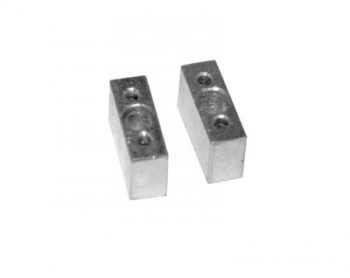

Комплект удлинительных стальных наконечников М1
М1-01 (8 мм) М1-02 (20 мм)
М1-01 (8 мм) М1-02 (20 мм)
Комплект прямых полюсных наконечников для преобразователя МП-1. Предназначен для удлинения полюсов, а также для расточки под конкретную форму поверхности изделия. Материал - Сталь Э8. Расстояние между полюсами 15мм.

Дополнительные принадлежности:

  • Комплект образцов коэрцитивной силы (3 шт.)
  • Аккумулятор для коэрцитиметра КИМ-2М
  • Защитный чехол

Дополнительная информация

Купить импульсный коэрцитиметр КИМ-2М можно по цене, указанной в прайс-листе. Цена прибора указана с учетом НДС. Смотрите так же - разделы Магнитные дефектоскопы, Магнитометры, Ручные магниты.




Импульсный коэрцитиметр КИМ-2М в наличии на складе. Прибор можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А также Республики Казахстан, Белоруссия и другие страны СНГ.
