Магнитометр (микротесламетр) МФ-24ФМ

Магнитометр (микротесламетр) МФ-24ФМ Магнитометр (микротесламетр) МФ-24ФМ предназначен для измерения остаточного магнитного поля ферримагнитных изделий. Магнитометр МФ-24ФМ является незаменимым средством контроля качества размагничивания изделий при проведении сварочных работ с использованием технологии электронной и электродуговой сварки, а также деталей после проведения магнитного неразрушающего контроля.

В качестве чувствительного элемента магнитометра МФ-24ФМ используется феррозондовый преобразователь градиентометрического типа: преобразователь состоит из двух полузондов, расположенных соосно на базе 20мм. Данный преобразователь нечувствителен к однородному полю Земли и обладает высокой чувствительностью к неоднородным полям, к которым принадлежат поля остаточной намагниченности стальных деталей.

Среди особенностей работы с феррозондовым преобразователем МФ-24ФМ, можно выделить следующие:

  1. значение измеренной индукции магнитного поля сильно зависят от ориентации датчика относительно объекта контроля.
  2. значение измеренной индукции магнитного поля сильно зависят от траектории перемещения датчика относительно объекта контроля.
  3. максимум измеренной индукции магнитного поля слабо зависит от ориентации датчика относительно объекта контроля при сохранении равного удаления датчика от объекта (сфера контроля).

На практике это означает что для оценки степени размагниченности (намагниченности) объекта контроля необходимо определить максимум индукции магнитного поля при произвольной ориентации датчика градиентометра, но при сохранении радиуса сферы контроля. Важность этого вывода состоит в том, что такая методика контроля не требует аттестации, так как соответствует пункту «порядок работы» руководства по эксплуатации магнитометра МФ-24ФМ.

Недостатком такого подхода является высокая трудоемкость контроля. Для оценки степени размагниченности (намагниченности) менее трудоемким способом требуется разработка методики контроля. При разработке методики учитывают конструктивные особенности детали, эксплуатационное ее положение на конечном изделии, особенные точки контроля, наиболее точно коррелирующие с магнитным полем детали, ориентацию и расстояние датчика относительно детали. В методике должны быть указаны все координаты датчика относительно детали, однозначно фиксирующие их взаимное расположение.

Основой феррозондового преобразователя является сердечник из пермаллоя, механически обработанный с целью получения точных геометрических размеров и отожжённый в вакууме с соблюдением строгих технологических требований. Отображение уровня намагниченности и режимов работы осуществляется на двух строчном индикаторе с подсветкой. В режиме измерения на индикаторе отображается текущие значение магнитного поля, а также максимум соответствующий положительному и отрицательному знаку поля.

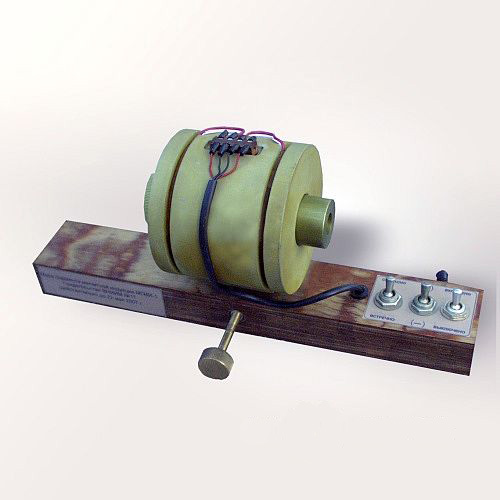

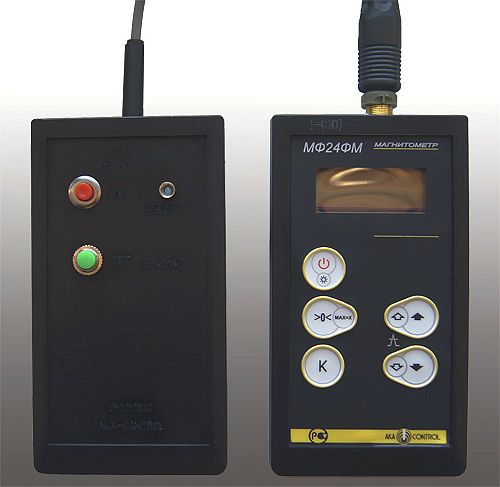

Версия МФ-24МФ для измерения слабых магнитных полей Мера градиента магнитной индукции для калибровки МФ-24ФМ Абсолютный датчик магнитного поля микротесламетра МФ-24ФМ

Магнитометр (микротесламетр) МФ-24ФМ снабжен звуковой сигнализацией превышения регулируемого предельного уровня намагниченности и функцией автоматического выключение при паузе в работе.

Технические характеристики Магнитометра МФ-24ФМ приведены в следующей таблице

Характеристика Значение
Диапазон измерения, мкТл ±2000
Погрешность измерения, % 5
Тип преобразователя феррозонд градиентометрический
Питание 2 батареи типа АА
Габариты преобразователя, мм 100х12
Габариты электронного блока, мм 36х83х160
Диапазон рабочих температур, °С 0...+40
Масса электронного блока, кг 0,25

Комплект поставки Магнитометра МФ-24ФМ: электронный блок, преобразователь, ударопрочная сумка, паспорт, устройство калибровки, сетевой блок питания (опционально).

Купить магнитометр МФ-24ФМ можно по цене указанной в прайс-листе. Цена указана с учетом НДС. Смотрите так же - раздел Магнитопорошковый контроль.
