Твердомер по Шору ТВР-А

Твердомер по Шору ТВР-А

Твердомер (дюрометр) ТВР-А с аналоговым индикатором предназначен для измерения твёрдости по шкале Шора тип А низкомодульных материалов методом вдавливания: резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии с ГОСТ 24621-2015 (ISO 868-2003), в т.ч. мягких полиуретанов - эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п.

Механизированный вариант твердомера – ТВР-АМ – представляет из себя механический штатив с установленным в нём дюрометром ТВР-А. Штатив может быть приобретён совместно с прибором ТВР-А, либо приобретён позднее при необходимости.

Дюрометры модификаций ТВР-А и ТВР-АМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резинотехнической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резинотехнических изделий как производителем, так и конечным потребителем изделия.

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

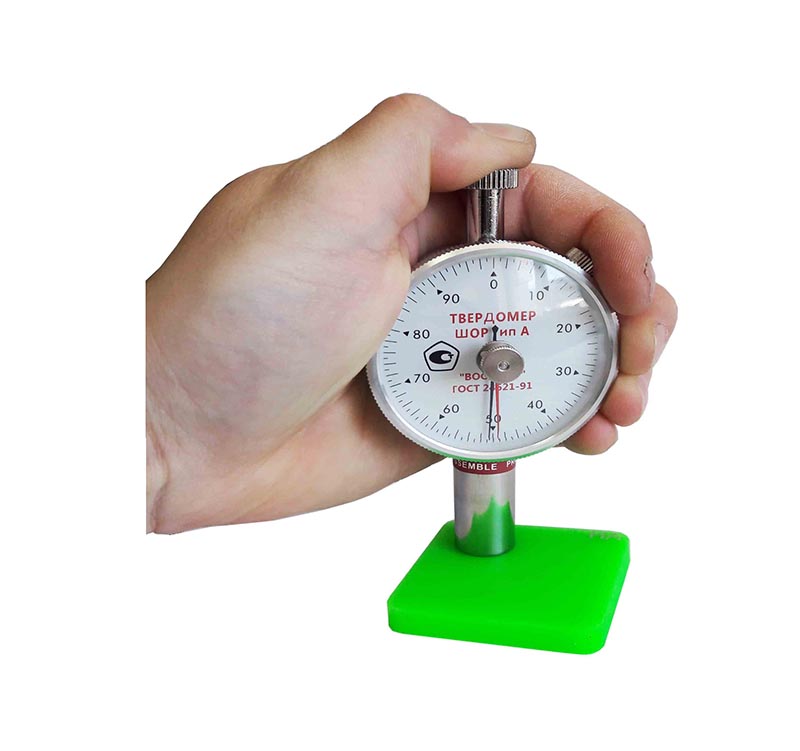

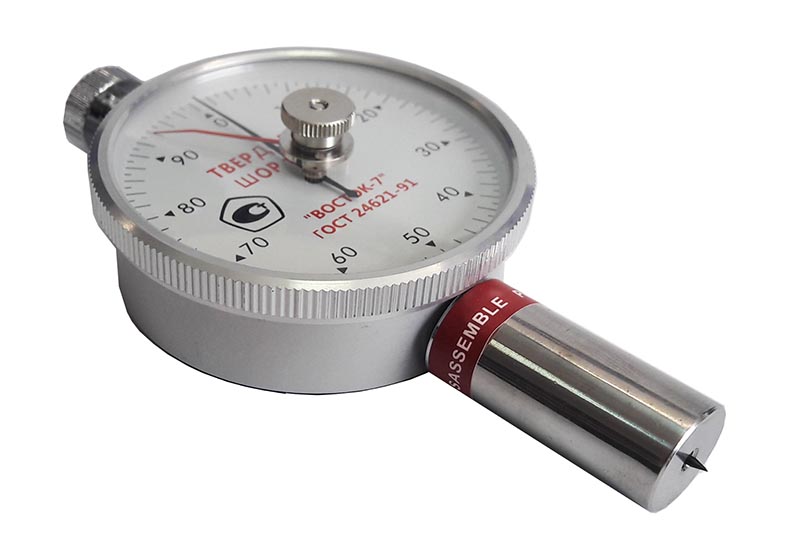

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-А) и для присоединения дюрометра к штативу (модификация ТВР-АМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.

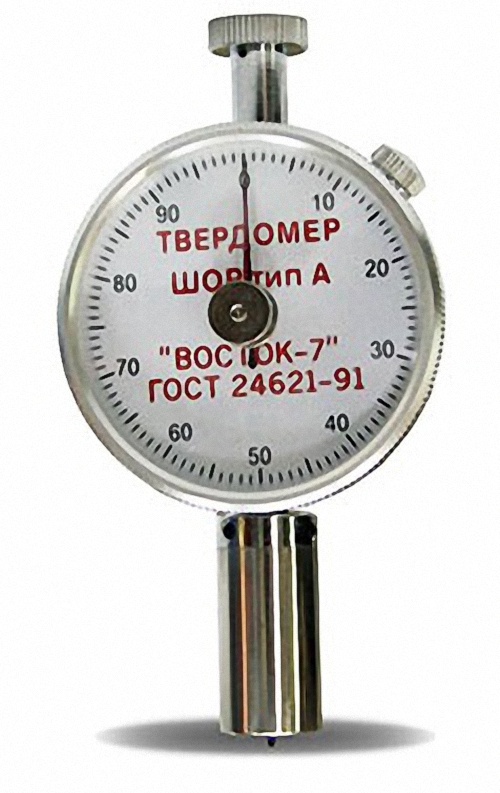

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).

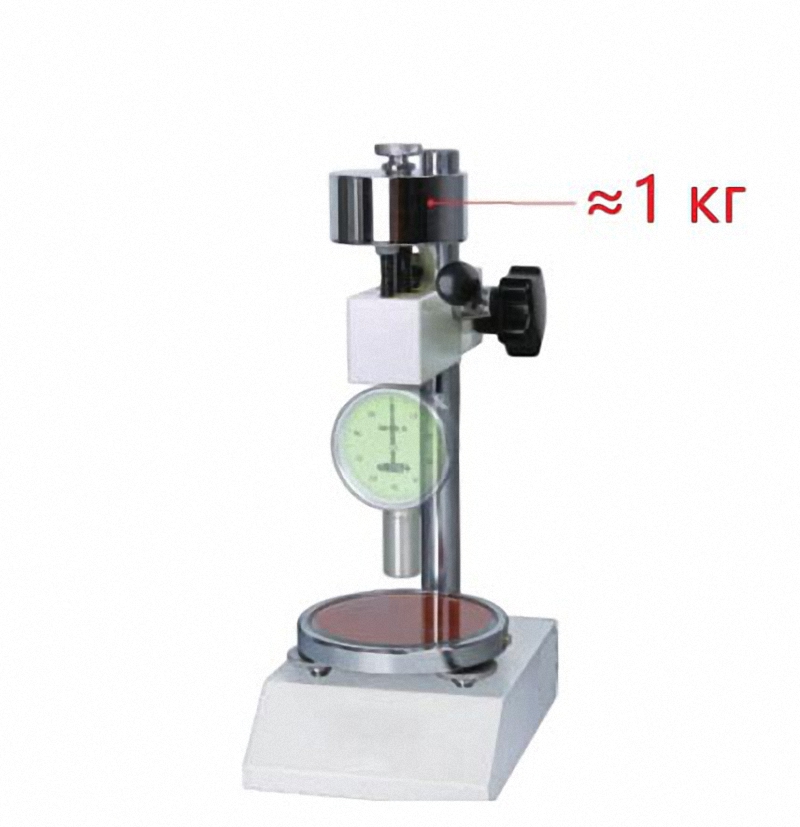

Штатив обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить высокую точность измерения твёрдости контролируемого изделия. Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени, обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную. Штатив востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний.

Твердомер по Шору ТВР-А Твердомер по Шору ТВР-А Твердомер по Шору ТВР-АМ Твердомер по Шору ТВР-АМ Лаборатория измерения твердости

Технические характеристики твердомера ТВР-А:

Параметр Значение
Диапазон показаний при цене деления шкалы равной 1 0 … 100
Рабочий диапазон для измерения твёрдости 10 … 90 HA
Цена деления отсчётного устройства, ед. твёрдости 1
Вылет индентора от опорной поверхности прибора при нулевом показании 2,5 ± 0,04 мм
Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) ± 0,075 Н
Предварительная нагрузка 0,549 ± 0,075 Н
Предельная нагрузка 8,064 ± 0,075 Н
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора ± 0,025 мм (± 1 деление шкалы)
Диапазон температур, °С:
 - Рабочий диапазон при эксплуатации
 - При транспортировке и хранении

+21 °С…+25 °С
-20 °С…+45 °С
Относительная влажность воздуха 30 % … 80 %
Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: 6 мм
Минимальное расстояние между:
 - Соседними точками измерений (отпечатками)
 - Соседними точками измерений для пористых материалов
 - Центром точки измерения и краем поверхности изделия

6 мм
15 мм
12 мм
Диаметр опорной поверхности твердомера 16 мм
Минимально необходимый диаметр подготовленной поверхности для проведения измерений 10 мм
Межповерочный интервал 1 год
Масса твердомера 0,19 кг
Габаритные размеры (В*Ш*Г) 112 х 60 х 32 мм
Масса упаковочного футляра с твердомером 0,3 кг
Габаритные размеры упаковочного футляра (В*Ш*Г) 41 х 150 х 114 мм
Гарантийный срок эксплуатации твердомера (дюрометра) 1 год
Модификация ТВР-АМ
Толщина/высота контролируемого изделия, не более: 60 мм
Диаметр предметного столика для размещения контролируемого изделия: Ø 100 мм
Усилие, создаваемое грузом-гирей: 9,8 ± 0,1 Н
Масса штатива в сборе без твердомера: 4,5 кг
Габаритные размеры (В*Ш*Г), не более: 365 х 230 х 110

Комплект поставки:

Дополнительные материалы:

Купить твердомер по Шору ТВР-А можно по официальной цене производителя. Цена твердомера указана в прайс-листе. Смотрите так же разделы - ультразвуковые твердомеры, ультразвуковые толщиномеры, услуги по измерению твердости, аттестация специалистов по ультразвуковому методу, поверка твердомеров.



Твердомер ТВР-А можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
