Измерители прочности бетона ИПС-МГ4

Приборы серии ИПС-МГ4 предназначены для неразрушающего контроля прочности бетона, кирпича и горных пород методом ударного импульса по ГОСТ 22690. Помимо прочности, приборы серии ИПС-МГ4 позволяют оценивать такие физико-механические свойства как твердость, однородность, упругость, зоны слабого уплотнения и другие. На сегодняшний день модели данной серии являются самыми популярными в России приборами для определения прочности бетона неразрушающим методом.

Измерение прочности методом ударного импульса заключается в нанесении склерометром серии до 15 ударов, электронный блок оценивает параметры ударного импульса, поступающие от склерометра, затем оценивает твердость и упругопластические свойства испытываемого материала и преобразует параметр импульса в прочность бетона соответствующего класса. Согласно классификации, данной в ГОСТ 18105 метод ударного импульса отнесен к косвенным методам неразрушающего контроля. Подробная информация о данном методе здесь.

Отличительные особенности измерителей твердости ИПС-МГ4:

  • устройство ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
  • устройство маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
  • функцией исключения ошибочного промежуточного значения.
  • энергонезависимая память и режим передачи данных на компьютер через USB-порт.
  • устройство ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

Для получения корректных результатов при работе с прибором ИПС-МГ4 необходимо соблюдение нескольких требований. Измерения должны проводиться на участке размером не менее 100 см2. Толщина объекта контроля должна быть не менее 50 мм. Расстояние от края конструкции до границы участка измерений не менее 50 мм. Расстояние между местами нанесения удара не менее 15 мм. Шероховатость контролируемой поверхности не более Ra40 мкм.

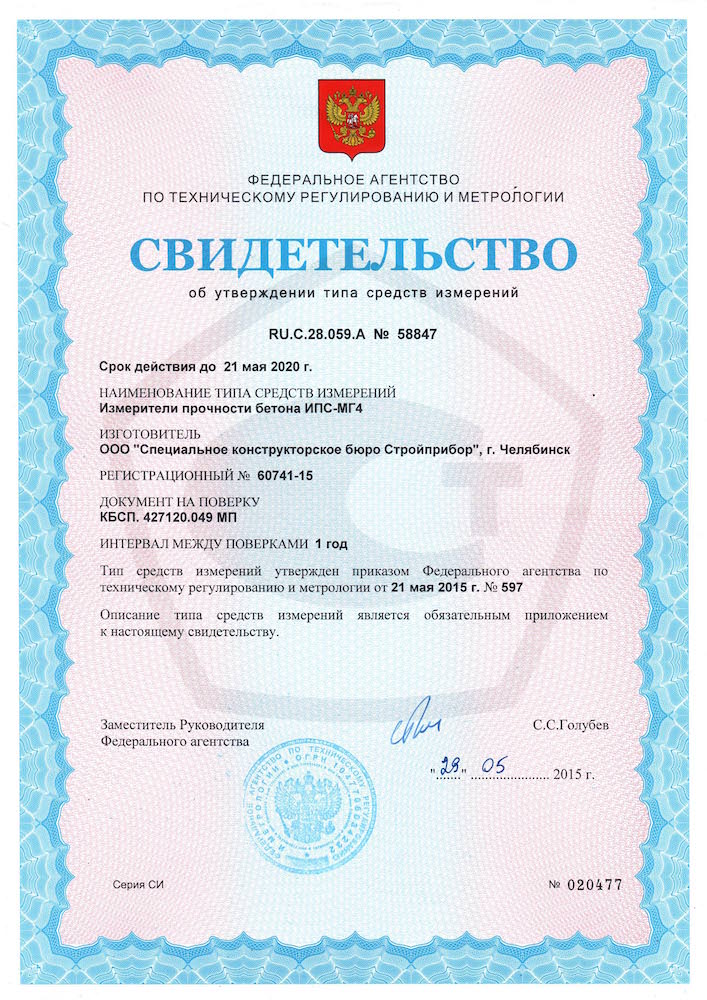

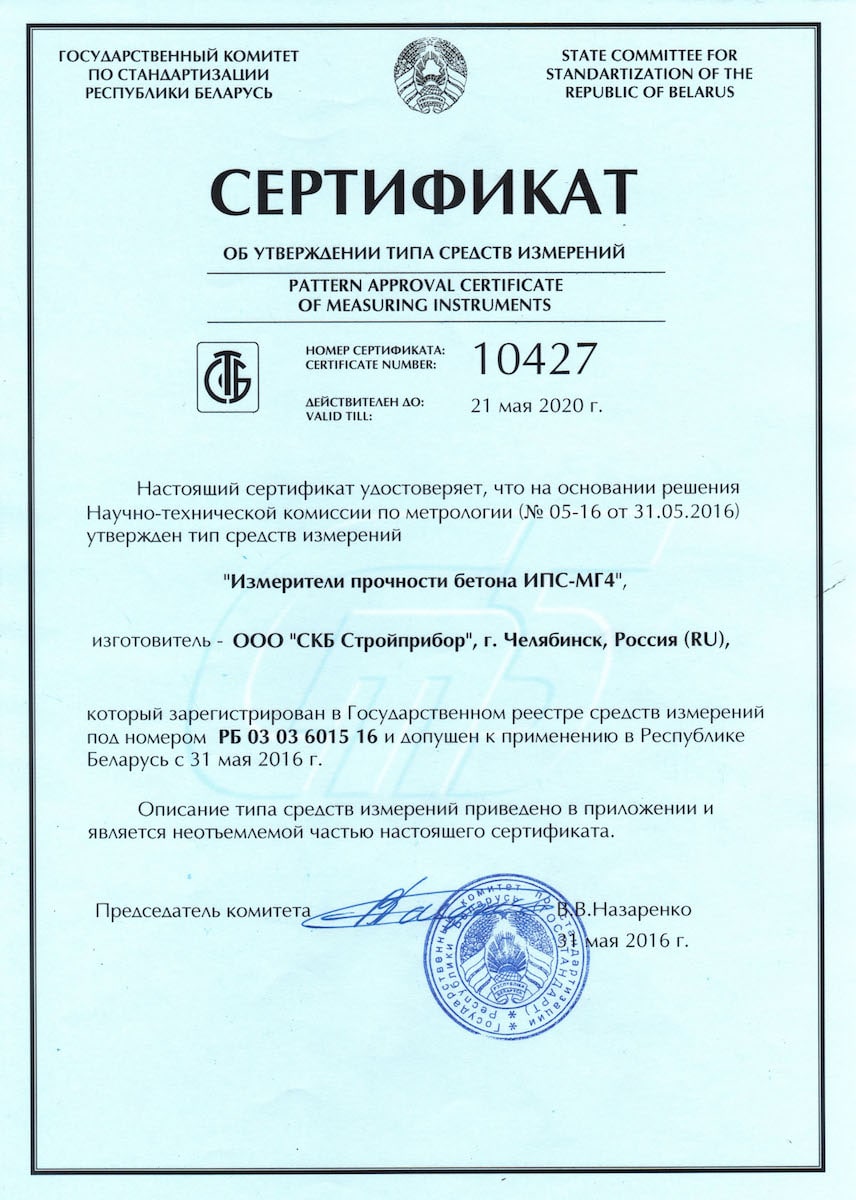

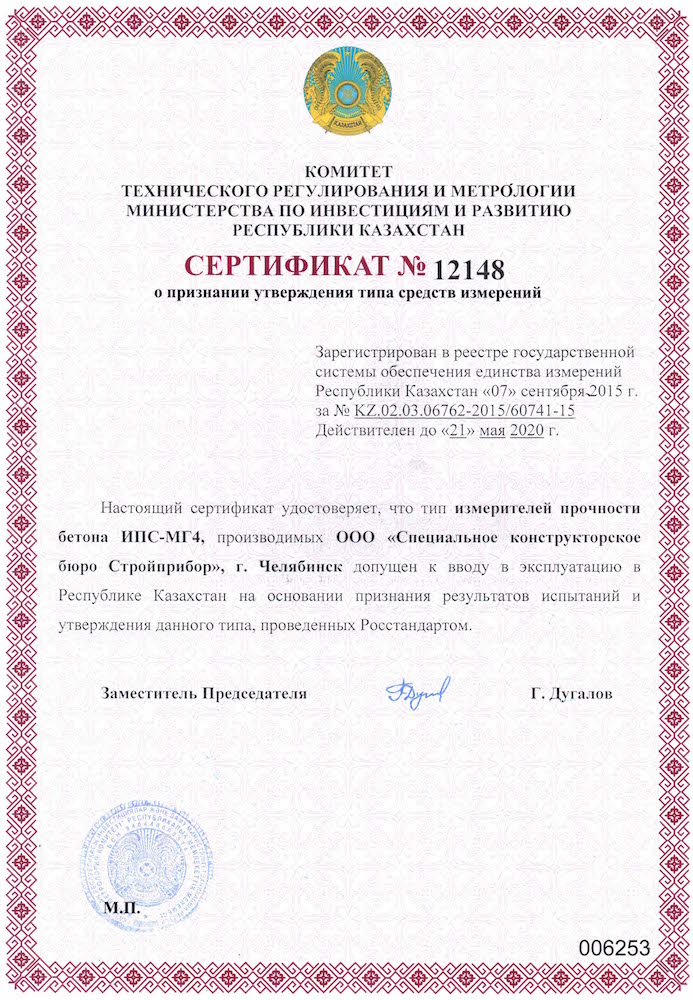

Измерители прочности бетона (склерометры) ИПС-МГ4 сделаны в России и внесены в Госреестр средств измерения РФ (60741-15), Беларуси и Казахстана. Свидетельство о поверке входит в стандартный комплект поставки. Методика поверки регламентирована КБСП. 427120.049 МП. Основное средство поверки - меры эквивалентные прочности бетона МЭПБ-МГ4. Межповерочный интервал – 1 год. Срок гарантии производителя – 18 месяцев. Средний срок службы – 10 лет. Сервисные центры находятся в Москве и Челябинске. Масса прибора – 770 г. Диапазон рабочих температур от 10 °С до 40 °С.

Серия ИПС-МГ4 включает три модификации:

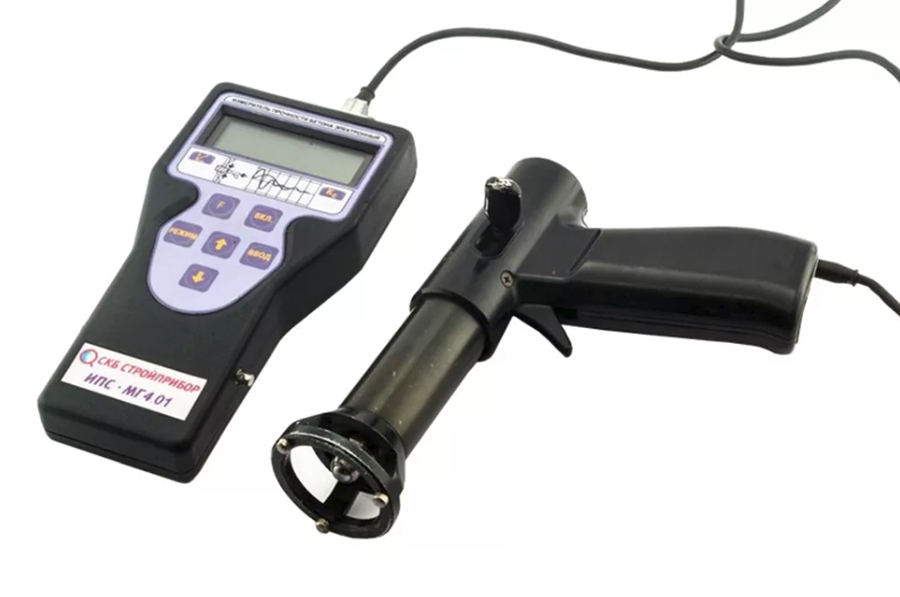

  • ИПС-МГ4.01 – базовая модель с меньшим размером памяти и количеством градуировочных зависимостей. Модель подходит для выборочного контроля типовых материалов;

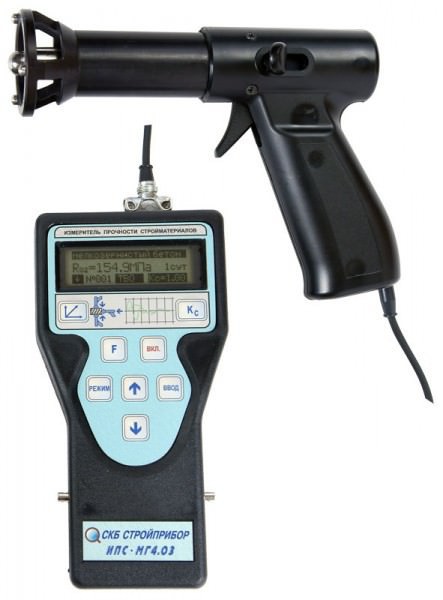

  • ИПС-МГ4.03 – модель с наибольшим количеством базовых и пользовательских градуировочных зависимостей. Есть функция вычисления класса бетона В с возможностью выбора коэффициента вариации по ГОСТ 18105-86. Предусмотрена возможность уточнения базовых градуировочных характеристик в зависимости от условий твердения. Добавлена опция просмотра промежуточных значений;

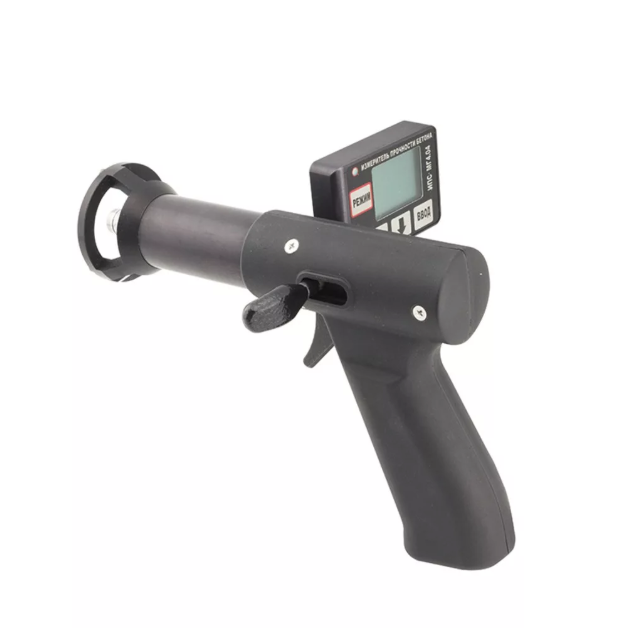

  • ИПС-МГ4.04 – отличается креплением электронного блока на непосредственно на корпусе склерометра. Электронный блок может поворачиваться на 90°. Из-за отсутствия кабеля и разъемов данная модель более надежна и удобна в работе. Предусмотрено устройство автоматического определения направления удара и функция просмотра промежуточных значений.
Измерители прочности бетона ИПС-МГ4 Измерители прочности бетона ИПС-МГ4 Измерители прочности бетона ИПС-МГ4 Измерители прочности бетона ИПС-МГ4 Измерители прочности бетона ИПС-МГ4

Технические характеристики измерителей прочности бетона серии ИПС-МГ4 приведены в следующей таблице

Характеристик измерителя прочности ИПС-МГ4.01 ИПС-МГ4.03 ИПС-МГ4.04
Диапазон измерения прочности, МПа от 3 до 100 от 3 до 100 от 3 до 100
Пределы допускаемой относительной погрешности измерения прочности, % ± 8 ± 8 ± 8
Объем архивируемой информации, значений 500 15000 16000
Количество индивидуальных градуировочных зависимостей, шт. 9 20 9
Количество базовых градуировочных зависимостей, шт. 1 44 1
Габаритные размеры, мм:
- электронного блока 180x90x30
- склерометра 185х130х70 180х140х130
Масса, кг, не более 0,77 0,55
Средняя наработка на отказ, ч, не менее 3000
Средний срок службы, лет, не менее 10

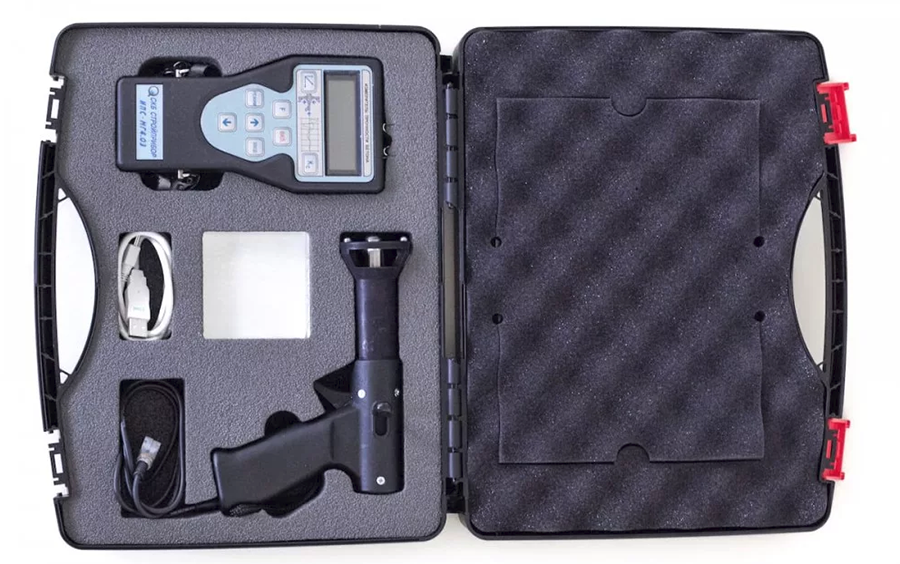

Комплект поставки: электронный блок измерителя ИПС-МГ4, склерометр, контрольный образец, кабель связи с компьютером, CD с программным обеспечением, упаковочный кейс, инструкция по эксплуатации с паспортом, методика поверки, свидетельство о поверке.

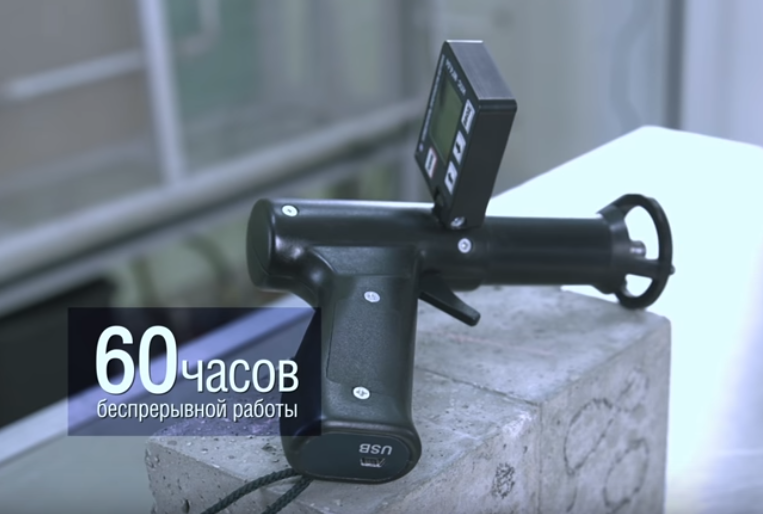

Видео презентация измерителей прочности ИПС-МГ4
