Трассоискатель Успех АГ-309.15Н

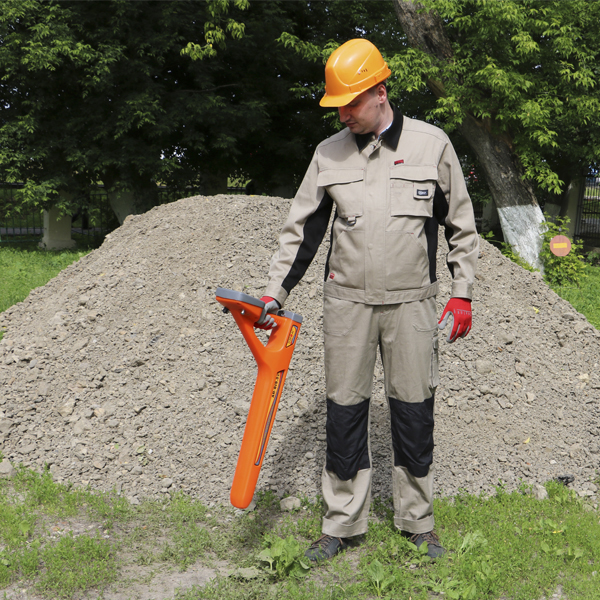

Трассоискатель «Успех АГ-309.15Н» предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения:
- Геодезия
- Электрические сети
- ЭХ предприятия
- Теплосети
- ЖКХ
- Строительство
Особенности приемника АП-019.1:
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
- определение типа подземной коммуникации;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
- меню на двух языках (русский и английский).
Функциональные возможности приемника "АП-019.1" в различных режимах работы:
- Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
- Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
- Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
- Режим «Минимум максимум». Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.
- Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
- Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
- Режим «Зонд». Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).
Технические характеристики трассоискателя Успех АГ-309.15Н, заявленные производителем, приведены в таблице
| Характеристики | Значения |
| Приемник "АП-019.1" | |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2 частоты». |
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0.... 9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001.... 9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Генератор "АГ-105" | |
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»: Нагрузка «клипсы» или «клещи» «Антенные» режимы |
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» 8192 «8.2» / 32768 «33» |
| Режимы работы: «Антенные» режимы Режимы «модуляции» (сигналы специальной формы) |
Встроенная передающая антенна «LC» Внешняя передающая антенна «АН» Прерывистый «ПР» (кратковременные посылки сигнала), длительность посылки 0,12 сек, частота следования посылок 1 Гц Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц), соотношение амплитуд 4/1 (соответственно) |
| Выходной ток, А Ограниченный программой при ручном повышении, ≥ Заданный для автоматического согласования, ≥ |
5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» 3 - при частоте 32768 Гц «33» 0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» |
| Максимальное выходное напряжение, В, не менее | 32 - в двухчастотном режиме модуляции «2F» 40 -в других режимах |
| Максимальная выходная мощность, Вт, не менее | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» 6 - При частоте 32768 Гц «33» |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный), выходное напряжение 11…14 В при токе не менее 4 А Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность), выходное напряжение 15 В, мощность 60 Вт |
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33». Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» «Бесконтактное» подключение с применением встроенной передающей антенны «LC» «Бесконтактное» подключение с применением внешней передающей антенны «АН» «Бесконтактное» подключение с применением индукционных передающих «клещей» |
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216 х 180 х 105 |
| Вес, кг | 2 |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Комплект поставки трассоискателя Успех АГ-309.20Н:
- Трассопоисковый приемник "АП-019.1"
- Генератор «АГ-105»
- Батарейки
- Кабель АГ120.02.020
- Кабель АГ120.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090
- Штырь заземления АГ110.02.004
- Сумка для приемника
- Сумка для комплекта
- Руководство по эксплуатации и паспорт
Дополнительное оборудование:
- Клещи индукционные "КИ-110/x"
- Датчик контроля качества изоляции "ДКИ-117"
- Датчик определитель дефектов коммуникаций "ДОДК-117"
- Датчик контроля качества изоляции "ДКИ-127"
- Накладная рамка "НР-117"
- Малогабаритный электромагнитный датчик "МЭД-127"
- Портативный искатель металлических люков ИЭМ-300 "Люк"
- Индукционная антенна "ИЭМ-301.5"
- Комплект аккумуляторов и зарядное устройство для приемника "АП-019"
- Комплект аксессуаров для заземления коммуникации.
Дополнительные материалы:
- Руководство по эксплуатации приемника АП-019
- Руководство по эксплуатации генератора АГ-105
- Паспорт на трассоискатель Успех АГ-309.15Н
Обзор трассопоискового приемника "АП-019.1"
Обзор генератора "АГ-105"
