Рентгенофлуоресцентный спектрометр Tracer 5i

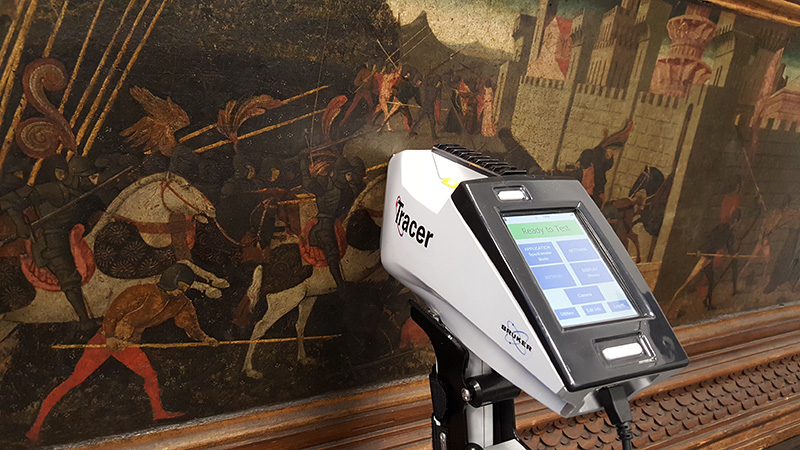

Рентгенофлуоресцентный спектрометр Tracer 5i – самая функциональная модель в линейке портативных спектрометров немецкой компании Bruker. Tracer 5i дает возможность определять концентрации элементов в диапазоне от фтора до урана, в металлах и сплавах, руде, стекле, керамике, пластике, воде и других объектах. Портативный спектрометр Tracer 5i охватывает широкий спектр применений от браковочного контроля до научных исследований различного уровня сложности. Основные сферы применения данной модели - анализ марок сталей, сортировка металлолома, геология, сельское хозяйство, пищевая и ювелирная отрасли.
По сравнению с предыдущим поколением спектрометров Tracer, модель 5i обладает более мощной рентгеновской трубкой и детектором большей площади (40 мм2). Реализована система автоматической смены фильтров и возможность выбора коллиматоров рентгеновской трубки диаметром 3 или 8 мм. Универсальная аналитическая система обработки данных позволяет получить быстрый и точный результат измерения в том числе для легких элементов, таких как натрий и фтор, что может быть актуально при анализе почвы в сельском хозяйстве.

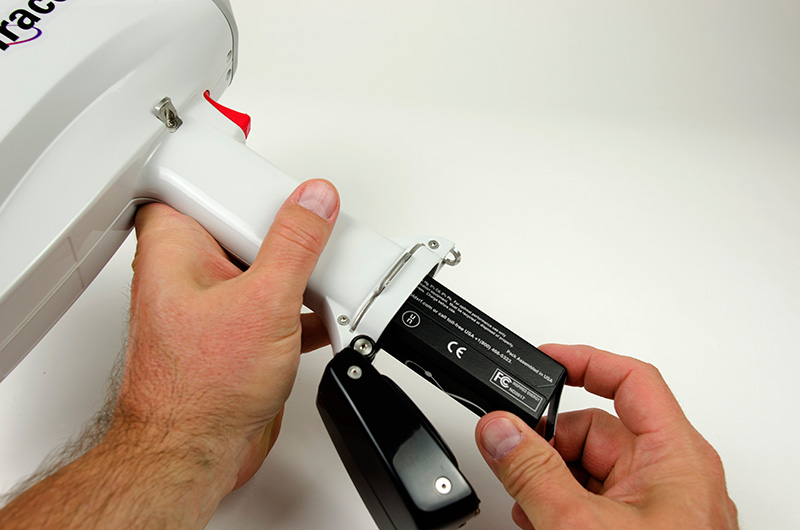

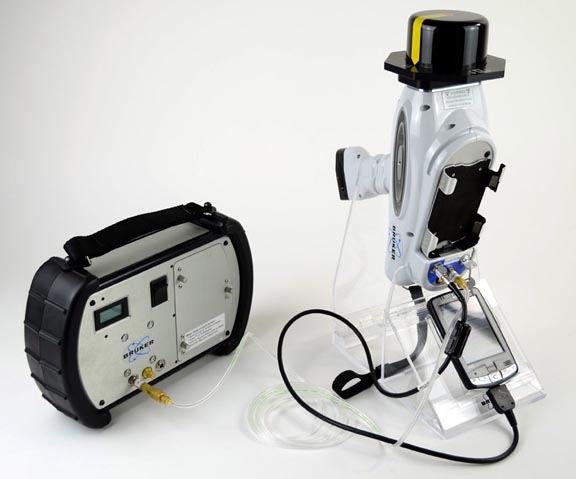

При разработке портативного спектрометра Tracer 5i был использован ряд уникальных технологий, в том числе технология SharpBeam которая позволила оптимизировать геометрию взаимного расположения рентгеновской трубки и детектора, повысила точность измерений и время работы от аккумулятора (более 9 часов). Новое программное обеспечение ARTAX (для настольных компьютеров) дает возможность не только подбирать оптимальные режимы измерения и обрабатывать результаты спектрометрического анализа. Дополнительно установлена VGA CMOS камера, сенсорный экран, Wi-Fi и Bluetooth приемники для соединения с другими устройствами. Проведение анализа возможно, как на открытом воздухе, так и с применением вакуумирования и гелиевого метода. Температура поверхности объектов контроля до +150°С.

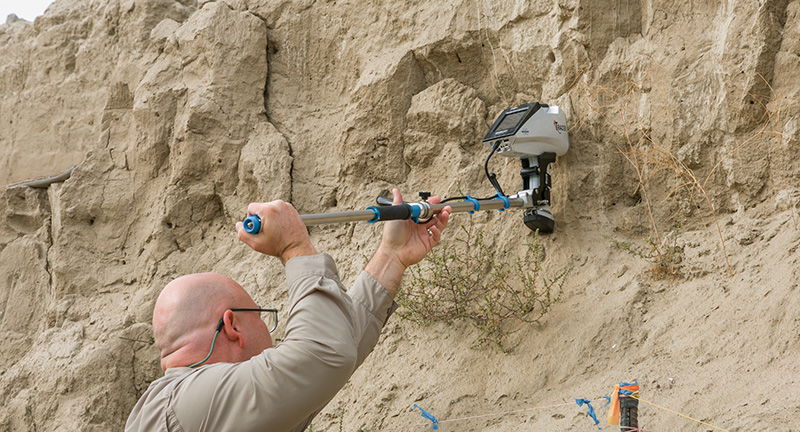

Корпус РФА спектрометра Tracer 5i защищен от проникновения пыли и влаги на уровне IP 54, (возможна работа в сильно запыленных помещениях и под брызгами воды). Малые вес, габариты и защита корпуса дают возможность работы в полевых и монтажных условиях при температуре от -10°C до +50°C, например, в цехах, шахтах или под дождем. Вес спектрометра - 1,9 кг, габариты – 27,3 x 9,4 x 29,5 см. Для дополнительного удобства пользователей в комплект поставки добавлены модуль для монтажа, ремень-держатель, и специальные телескопические штативы.
Рентгено-флуоресцентный спектрометр Tracer 5i произведен в США и внесен в государственный реестр средств измерения РФ. Свидетельство о поверке входит в стандартный комплект поставки. Межповерочный интервал – 1 год. Срок заводской гарантии так же составляет 1 год, с возможностью продления до 5 лет. Поверка спектрометра проводится по методике МИ 2639-01 ГСИ. При необходимости возможна демонстрация работы спектрометра, в том числе на предприятии заказчика.
Наша лаборатория делает спектральный анализ состава черных и цветных металлов в диапазоне от углерода до урана (C6-U92), Анализ проводится рентгенофлуоресцентным (РФА) и лазерно-искровым (ЛИЭС) спектрометром. Результаты анализа показывают долю каждого элемента и наиболее близкие по элементному составу марки. Проведение спектрального анализа возможно лабораторно или с выездом на объект заказчика. Цена выездного анализа в Москве начинается от 30 000 руб. Сдать металл на спектральный анализ в нашу лабораторию можно по адресу г. Лобня, ул. Борисова д. 14 к2. Заявки на спектрометрию направляйте по адресу kontrol@ntcexpert.ru
Технические характеристики, заявленные производителем спектрометров S1 TITAN и Tracer 5i приведены в следующей таблице.
| TRACER 5i | S1 TITAN 800 | S1 TITAN 600 | S1 TITAN 500 | S1 TITAN 300 | S1 TITAN 200 | |
| Источник возбуждения: Рентгеновская трубка (мощность 4 Вт) с зеркалом из родия (Rh) |
- напряжение: 6-50 кВ - ток: 4,5-195 мкА - автоматическая подстройка напряжения и тока под режим работы |
- напряжение: 6-50 кВ - ток: 4,5-195 мкА |
- напряжение: 15-50 кВ - ток: 5-100 мкА |
- напряжение: 15-50 кВ - ток: 5-100 мкА |
||
| Детектор | SDD детектор - 40 мм2 Разрешение <140 эВ по линии Mn-Ka (250 000 импульсов / сек) |
FAST SDD® Разрешение <145 эВ |
FAST SDD® Разрешение <145 эВ |
SDD Разрешение <179 эВ |
SiPIN Разрешение <195 эВ |
|
| Компенсация давления и температуры | Есть | Нет | Нет | Нет | Нет | Нет |
| Защита Detector Shield™ | Не предусмотрена | Встроенная | Встроенная | Встроенная | Встроенная | Встроенная |
| Размер пятна | Регулируется: 3 или 8 мм | 5 мм (стандартно) 8 или 3 мм (по отдельному заказу) |
5 мм | 5 мм | 5 мм | 5 мм |
| Фильтр | 5-позиционный авто механизм смены фильтра с предустановленными фильтрами Ручная установка фильтров в доп. слот для фильтров 2 ручных держателя фильтров |
Автоматический 5-позиционный механизм смены фильтра | Автоматический 5-позиционный механизм смены фильтра | Несъемный фильтр | Автоматический 5-позиционный механизм смены фильтра | Несъемный фильтр |
| Траектория луча | По технологии SharpBeam™, обеспечивающей хорошую производительность при низких мощностях | |||||
| Рабочая среда | Регулируется: вакуум, гелий или воздух | Воздух | ||||
| Идентификация химических элементов | От фтора до урана F9 - U92 |
От магния до урана Mg12 - U92 |
От магния до урана Mg12 - U92 |
От титана до урана Ti22 - U92 |
От хлора до урана Cl17 - U92 |
От титана до урана Ti22 - U92 |
| Температура образца | 150°C при использовании защитного окна Ultralene® | 150°C (с защитным окном Ultralene®); До 500°C с защитным окном Kapton® и специальным адаптером |
150°C (с защитным окном Ultralene®); До 500°C с защитным окном Kapton® и специальным адаптером |
До 500°C | ||
| Внутренняя камера | Встроенная | По отдельному заказу | Не предусмотрена | По отдельному заказу | Не предусмотрена | |
| Масса | 1,9 кг (с батареей) | 1,5 кг (с батареей) | ||||
| Размеры | 27,3*9,4*29,5 см | 25*28*9 см | ||||
| Режимы работы | Spectrometry (спектрометрия) Precious Metals (определение массовой доли драгоценных металлов) |
Assay (количественный анализ) Grade ID (определение марки сплава) Grade Pass/Fail (подтверждение марки) Limit (анализ на допустимое содержание) |
||||
| Удобство использования | Спусковой курок TrueTouch, фиксирующий ремешок Relaxed Grip Strap под любую руку и планка EasyAccess для крепления дополнительных принадлежностей | Фиксирующий ремешок на запястье, кобура на пояс | ||||
| Удобство использования | Спусковой курок TrueTouch, фиксирующий ремешок Relaxed Grip Strap под любую руку и планка EasyAccess для крепления дополнительных принадлежностей | Фиксирующий ремешок на запястье, кобура на пояс | ||||
| Условия эксплуатации | Температура воздуха: от -10°C до +50°C. Степень защиты от пыли и влаги: IP54 | |||||
| Электропитание | Литий-ионная батарея, адаптер питания от сети переменного тока | |||||
| Сенсорный дисплей | Встроенный цветной полупрозрачный ЖК-дисплей:- диагональ 9,4 см - активная матрица TFT - размер 640*480 пикселей - 65536 цветов |
|||||
| Программное обеспечение | Операционная система анализатора. Прикладное программное обеспечение для ПК | |||||
| Операционная система ПК | Windows® 7, Windows® 8 или Windows® 10 | |||||
| Программное обеспечение для анализа | Artax и EasyCal (статический и динамический спектральный анализ на экране анализатора; статический и динамический спектральный анализ на экране ПК, а также полный качественный, полуколичественный и количественный анализ на ПК) | |||||
| Хранение данных | Внутренняя память 8 Гб (расширяется до 64 Гб): максимум 8000 результатов измерений Флэш-накопитель USB: минимум 80000 результатов измерений |
|||||
| Передача данных | Порт USB, порты ввода-вывода, поддержка сетей Wi-Fi и Bluetooth для передачи данных в полевых условиях | |||||
| Система безопасности | Защита паролем, выключение при отсутствии мишени, инфракрасный датчик наличия мишени | |||||
| Языковая поддержка | Китайский, китайский упрощенный, голландский, английский, французский, французский (Канада), немецкий, индонезийский, итальянский, японский, корейский, польский, португальский, русский, испанский, испанский (Мексика), тайский, турецкий | |||||
| Гарантия | 1 год с опциональной возможностью продления до 5 лет | |||||
