Лазерный анализатор SciAps Laser Z
Портативные анализаторы металлов SciAps серии Laser Z подходят для анализа твёрдых, жидких и порошковых материалов в диапазоне от лития до урана (Li3-U92). Модели серии Z работают по технологии лазерно-искровой эмиссионной спектрометрии (ЛИЭС) регистрирующей спектр плазмы образца образующейся под воздействием на него лазера. По сравнению с портативными спектрометрами, работающими по традиционной для таких приборов технологии РФА, серия Laser Z имеет больший диапазон анализируемых элементов и меньшее время теста ( 1-2 сек включая подготовку поверхности лазером, для сталей с определением углерода 6-12 секунд).

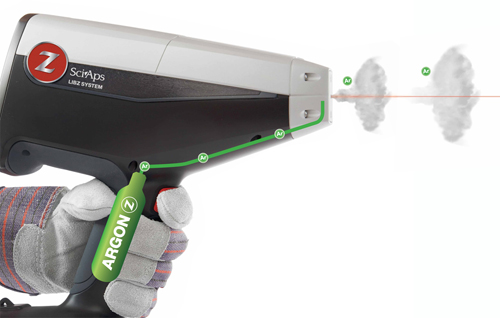

SciAps Laser Z это первый портативный спектрометр для анализа марок сталей, отличающихся только содержанием углерода, предел обнаружения от 0,008%. Ранее такой чувствительностью обладали только стационарные лабораторные анализаторы. Высокая чувствительность по легким элементам достигается благодаря использованию мощного импульсного лазера и системы микро-обдува аргоном повышающей интенсивность сигналов элементов. Сменного баллончика с аргоном хватает на 600 тестов. Для решения стандартных задач возможна работа без использования аргона.
Основная сфера применения данного анализатора — сортировка углеродистых сталей, подтверждение марок черных и цветных металлов, в том числе на основе алюминия, меди, никеля, кобальта, титана и других, в т.ч. по ГОСТ 380-2005 и ГОСТ 5632-2014. Запрограммированный марочник сталей содержит более 700 марок. Предусмотрен удобный для сортировки режим прошел / не прошел. Для работы в других отраслях промышленности запрограммированы приложения экология, углерод, геохимия, исследования и растворы.
Из эксплуатационных характеристик анализаторов Laser Z стоит выделить относительно малый вес (1,9 кг), защиту корпуса на уровне IP 54 (работа в сильно запыленных помещениях и под брызгами воды) и защиту от вибрации по стандарту MIL 801G. Диапазон рабочих температур от -15°C до +55°C. Для защиты измерительного блока использовано ударопрочное кварцевое окно. SciAps Z оснащены 5" антибликовым сенсорным экраном с регулируемой яркостью и 3D графикой. Для многопользовательской работы возможна передача данных на любой электронный носитель по WiFi или Вluetooth. Отчеты создаются в простой для пользователя программе на базе Android. Результаты анализа можно отправлять по электронной почте прямо со спектрометра.
Из других особенностей портативного анализатора SciAps Laser Z можно выделить:
- соответствует международным стандартам по контролю трубопроводных сталей в том числе API и ASTM;
- автоматическая калибровка проводится по встроенному в корпус эталону из нержавеющей стали марки AISI 316;
- отсутствие источника ионизирующего излучения и необходимости выполнения требований по работе с источниками излучения;
- Не требуется пробоподготовка образца (нужна только при анализе углерода);
- оснащены современной камерой, для точного неведения на объект, а также съемки фото и видео с образцами и результатами анализа;
- кварцевая защита принимающего элемента (спектрометра).
Анализаторы (спектрометры) SciAps Laser Z внесены в государственный реестр средств измерения РФ (№ 64624-16). Приборы соответствуют российским и международным стандартам, в том числе API и ASTM, касающихся входного контроля трубопроводных сталей. Анализаторы SciAps младшей серии X рекомендованы для применения в системе ПАО «Роснефть». Страна производитель США. Гарантия 1 год. Сервисный центр расположен в Москве. Серия портативных спектрометров SciAps Laser Z представлена в нескольких модификациях (Z50, Z200, Z 200C, Z200C+ Z300), отличающихся диапазоном длин волн спектрометра, набором анализируемых элементов и дополнительных функций.
Наша лаборатория делает спектральный анализ состава черных и цветных металлов в диапазоне от углерода до урана (C6-U92), Анализ проводится рентгенофлуоресцентным (РФА) и лазерно-искровым (ЛИЭС) спектрометром. Результаты анализа показывают долю каждого элемента и наиболее близкие по элементному составу марки. Проведение спектрального анализа возможно лабораторно или с выездом на объект заказчика. Цена выездного анализа в Москве начинается от 30 000 руб. Сдать металл на спектральный анализ в нашу лабораторию можно по адресу г. Лобня, ул. Борисова д. 14 к2. Заявки на спектрометрию направляйте по адресу kontrol@ntcexpert.ru
Технические характеристики, заявленные производителем лазерных искровых эмиссионных спектрометров «Z series» в стандартной комплектации, приведены в следующей таблице:
| Характеристика | Z-200С | Z-200C+ | Z-300 | Z-901 | Z-901CSi | Z-902 | Z-902 Carbon | Z-902+ |
| Длина волны возбуждения лазера | 1064 нм | |||||||
| Производство | США | |||||||
| Габариты | не более 295x210x115 мм | не более 275x220x60 мм | ||||||
| Вес: | не более 2 кг с аккумулятором | не более 1.8 кг с аккумулятором | ||||||
| Спектральный диапазон, нм | 190-625 | 190-625 | 190-950 | 200-440 | 190-240 | 210-625 | 190-440 | 190-625 |
| Cреда: | Аргон | Аргон | Аргон/Гелий | Воздух/Аргон | Аргон | Воздух/Аргон | Аргон | Воздух/Аргон |
| Аргон - Система микро-продувки инертным газом аргоном или гелием OPTi-Purge™, встроена в рукоятку прибора (серия Z-200) или корпус прибора (серия Z-900), использующая сменные мини баллончики с аргоном (50 мл), с возможностью отключения и проведения анализа без использования аргона, в воздушной среде. Возможно подключение внешнего баллона с инертным газом, (адаптер для подключения- опция). | ||||||||
| Определение С в стали | Калибровка по Углероду в диапазоне 0-1% с пределом обнаружения 0.08 % С в углеродистых и низколегированных сталях. | Калибровка по Углероду в диапазоне 0-1% с пределом обнаружения 0.08 % С в углеродистых и низколегированных сталях. Калибровка по Углероду в высоколегированных сталях с пределом обнаружения 0,08% C, основа нержавеющая сталь. |
Нет | Нет | Калибровка по Углероду в диапазоне 0-1% с пределом обнаружения 0.08 % С в углеродистых и низколегированных сталях. Калибровка по Углероду в высоколегированных сталях с пределом обнаружения 0,08% C, основа нержавеющая сталь. |
Нет | Калибровка по Углероду в диапазоне 0-1% с пределом обнаружения 0.08 % С в углеродистых и низколегированных сталях. Калибровка по Углероду в высоколегированных сталях с пределом обнаружения 0,08% C, основа нержавеющая сталь. |
Нет |
| Дополнительно определение основ/элементов | В стали: Al, Si, Ti, V, Cr, Mn, Fe, Co, Cu, Ni, Nb, Mo, Pb Другие основы/элементы: V, Cr, Mn, Ag, Ta, Hf, Re, Pb, Zr, Mg, Zn, Mo, W, Sn, Nb | В стали: Al, Si, Ti, V, Cr, Mn, Fe, Co, Cu, Ni, Nb, Mo, Pb Другие основы/элементы: V, Cr, Mn, Ag, Ta, Hf, Re, Pb, Zr, Mg, Zn, Mo, W, Sn, Nb | Геохимические образцы и органический С. Основное назначение – геохимия, экология, научные исследования, криминалистика, и др. специальные приложения. Дополнительно для H, N, O, Cl, F, Br, Ce, Rb, S ( в неметаллах) | Анализ сплавов на семи основах Общий перечень элементов для большинства приложений, включая Be, B, исключая С, Li, Na | Определение только C и Si в стали и Ni cплавах, дополнительные эл-ты с помощью XRF анализатора и cинхронизация данных и получение результата «в облаке» | Измерение Li в алюминиевых сплавах | В стали: Al, Si, Ti, V, Cr, Mn, Fe, Co, Cu, Ni, Nb, Mo, Pb Другие основы/элементы: V, Cr, Mn, Ag, Ta, Hf, Re, Pb, Zr, Mg, Zn, Mo, W, Sn, Nb | Измерение Li в Al сплавах/рудах, рассолах, измерение Другие основы/элементы: V, Cr, Mn, Ag, Ta, Hf, Re, Pb, Zr, Mg, Zn, Mo, W, Sn, Nb |
| Основы (сплавы) | Al, Ti, Fe, SS, Ni, Cu, Co, чистые (воздушный прожиг)/ (аргон) | Al, Ti, Fe, SS, Ni, Cu, Co, чистые (воздушный прожиг)/ (аргон) | Гео-химический анализ. (воздушный прожиг/ аргон) | Al, Ti, Fe, SS, Ni, Cu, Co, чистые (воздушный прожиг/аргон) | Fe (C, Si), нерж. (C) | Al, Ti, Fe, SS, Ni, Cu, Co, чистые (воздушный прожиг/аргон) | Al, Ti, Fe, SS, Ni, Cu, Co, чистые (воздушный прожиг)/ (аргон) | Al, Ti, Fe, SS, Ni, Cu, Co, чистые (воздушный прожиг/аргон) |
| Дисплей | Цветной сенсорный дисплей 5 дюймов | Цветной сенсорный дисплей 2,7 дюйма | ||||||
| Источник возбуждения | Лазер: PULSAR (импульсный), сканирующий со стробированием и растрированием луча Мощность: 5-6 мДж/имп. (миллиджоуль на импульс). Частота: 10 - 50 Гц (Герц). Ширина импульса лазера: <1 нс. Длина волны 1064 нм Диаметр луча: 50 мкм (микрометр). Растрирование лазерного луча. Растр 16x16 GRID, 256 участков Встроенный координатный стол XY обеспечит в растрирование лазера на определенных участках для целевого анализа и усреднения. Автоматическое регулирование фокусировки лазера на образце обеспечит координатный стол по оси Z с компьютерным управлением. Автоматическая термостабилизация контролируется программой. Автоматическое отключение лазера при отсутствии образца. Автокалибровка длин волн с помощью встроенного в анализатор контрольного образца. Противоударное исполнение лазера в соответствии с MIL-STD-810G на встряску и вибрацию. | |||||||
| Обработка/Передача/Хранение данных: | Создание отчетов по шаблону Пользователя в формате PDF или электронных таблиц, усреднение, поиск по дате или названию теста, передача результатов в режиме реального времени ЗУ для хранения данных: карта памяти 8 ГБ | |||||||
| П.О. | ОС Android, на русском языке, интуитивно-понятный интерфейс, загрузка сторонних приложений. | |||||||
| Порты Синхронизация | Wi-Fi, Bluetooth, Micro USB порт для взаимодействия с другими электронными приборами | |||||||
| Исполнение Корпус | Для экстремальных условий работы, спектрометр, лазер, электроника, управляющий компьютер, аккумулятор и система обдува аргоном находятся в едином корпусе из специального ударопрочного пластика, противоударное исполнение лазера в соответствии с MIL-STD-810G на встряску и вибрацию. | |||||||
| Подготовка поверхности | Встроенная функция подготовки поверхности образца «Burst Cleaning Mode» методом лазерной зачистки с частотой 50 Гц. Для анализа углерода необходима дополнительная зачистка специальными керамическими дисками. | |||||||
| Безопасность | В спектрометре установлен импульсный лазер Класса 3B в соответствии с международными требованиями безопасности приравнивается к Классу 1 поскольку имеется встроенный сенсор наличия образца перед измерительным окном. | |||||||
| Питание | Встроенная перезаряжаемая литий-ионная аккумуляторная батарея. Перезарядка внутри устройства или внешнего зарядного устройства | |||||||
| Принадлежности, поставляемые в базовом комплекте с анализатором: |
|
|||||||
| Библиотека марочник | Заводская библиотека на более 500 сортов, американско-европейских и российских марок, полностью редактируемая и пополняемая пользователем непосредственно на анализаторе, поддержка различных библиотек | |||||||
| Гарантия | Официальная Гарантия Производителя, сроком на 1 (один) год от даты поставки. Возможна расширенная гарантия до 3-х лет за доплату – (один дополнительный год гарантии Z series 5 000 USD) | |||||||
Дополнительные материалы::
- Определение углерода в сталях с помощью портативного лазерного анализатора SciAps Z;
- Методика поверки спектрометра SciAps Z;
- Описание типа SciAps Z;
- Технические характеристики серии Z;
- Возможности серии Z;
- Примеры применения серии Z;
- Брошюра по анализу металлов;
- Видео режима анализа алюминиевых сплавов
- Видео режима анализа нержавеющих сталей
Видео презентация спектрометра (анализатора) SciAps Z
Подпишитесь на наш канал YouTubeКупить лазерный анализатор химического состава металлов и сплавов SciAps Z можно по цене, указанной в прайс-листе. Все цены указаны с НДС. Смотрите также разделы – Рентгенофлуоресцентные спектрометры, Поверка спектрометров, Аттестация специалистов по спектрометрии, Рентгеновский контроль, Услуги по анализу металлов.
Портативный переносной / компактный спектрометр (анализатор) сплавов и стали (в т.ч. марки МСт, ВСт, СТ, КП, Г, У), SciAps Z можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
