РФА спектрометр SciAps X-550

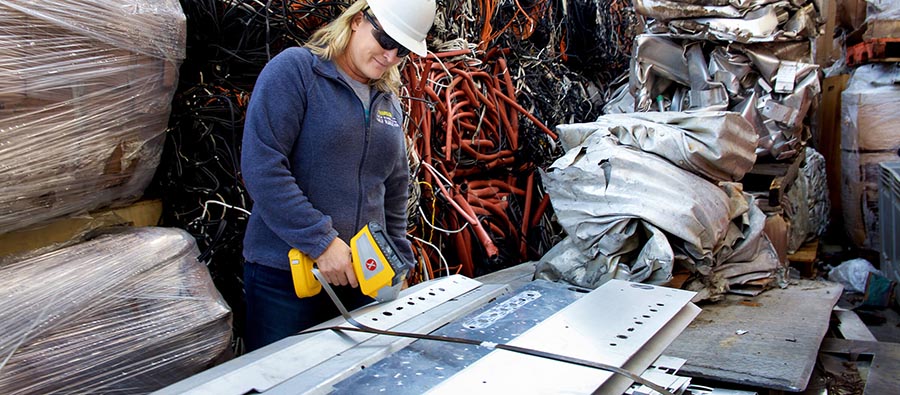

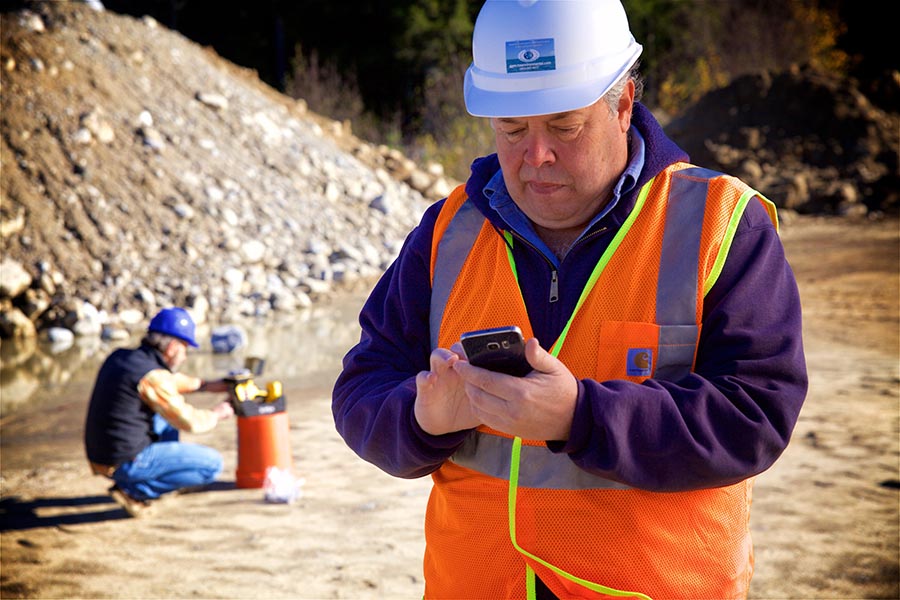

Рентгенофлуоресцентный анализатор SciAps X-550 предназначен для элементного анализа металлов и сплавов, почвы, руды, стекла, керамики и пластиков в диапазоне от магния до урана (Mg¹²-U⁹²) при применении в области геохимии, разведки и добычи полезных ископаемых, сортировки лома, переработки отходов и неразрушающего контроля металлов. Прибор работает по методу РФА, основанном на регистрации спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой анализатора, взаимодействует с анализируемой пробой и вызывает вторичное излучение, спектр которого зависит от элементного состава.
Компактный, легкий и быстрый анализатор SciAps X-550 работает с любыми сплавами, анализирует даже минимальное количество легких элементов – сульфидная коррозия, фосфор, сера, магний, кремний, алюминий, различные примеси. Прибор анализирует все базовые сплавы за 1 секунду или менее. Для сплавов, которые требуют более длительного времени теста или анализа с переключением лучей, помогут предустановленные специальные приложения, которые обеспечат высокое качество анализа, проведенное любым оператором. Оператору не нужно будет настраивать время теста в полевых или производственных условиях, и он не получит ошибочные результаты из-за неверно выбранного времени теста. Так, например, приложение Алюминий оптимизировано для одновременного анализа легких элементов и переходных металлов. Оно обеспечит ультраскоростную сортировку и разделение марок алюминия, сходных по составу и различающихся только малыми концентрациями магния, кремния или др.
Точные измерения Mg и Si имеют решающее значение для высокоточных испытаний алюминиевых сплавов. Есть много сплавов Al, которые отличаются только небольшим количеством Mg или Si. Например, 6063 и 1100; 356 и 357; 3003 и 3005; 5005 и 6022. Измерения Mg и Si должны быть точными для сортировки этих сортов. Измерения также должны быть быстрыми, например, за 1-2 секунды. Результат: огромное разнообразие алюминиевых сплавов теперь может быть точно отсортировано рентгеновским пистолетом, потому что X-550 измеряет низкие содержания Mg 0,25% и Si до 0,10% всего за 2 секунды. Сюда относятся наиболее сложные группы алюминиевых сплавов, отмеченные выше, такие как 3003/3004/3005, 2014/2024, 356 и 357 или 6022 и 5005. Эти сплавы отличаются небольшими количествами Mg или Si и до сих пор не могли быть надежно отсортированы с помощью технологии рентгеновского пистолета.
Модель X-550 внесена в Госреестр средств измерения РФ (№68773-17) и соответствует российским и международным стандартам по контролю трубопроводных сталей в том числе API и ASTM. По результатам испытаний анализатор Sci Aps X200 рекомендован для применения в системе ПАО «Роснефть». Отзывы российских и зарубежных компаний содержатся в разделе дополнительной информации.

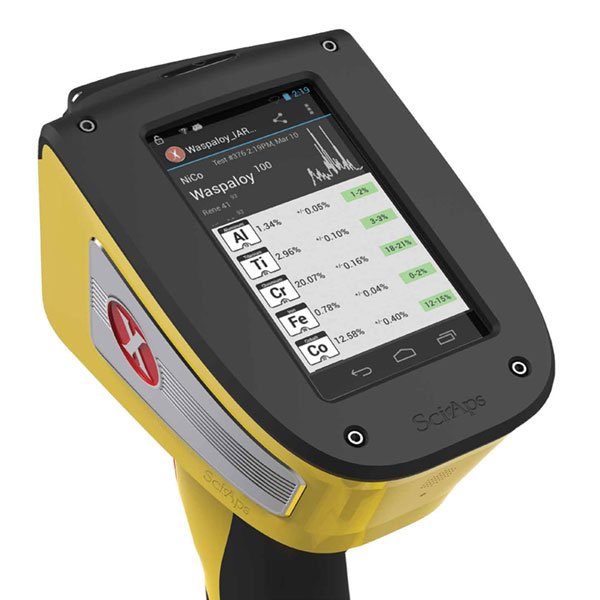

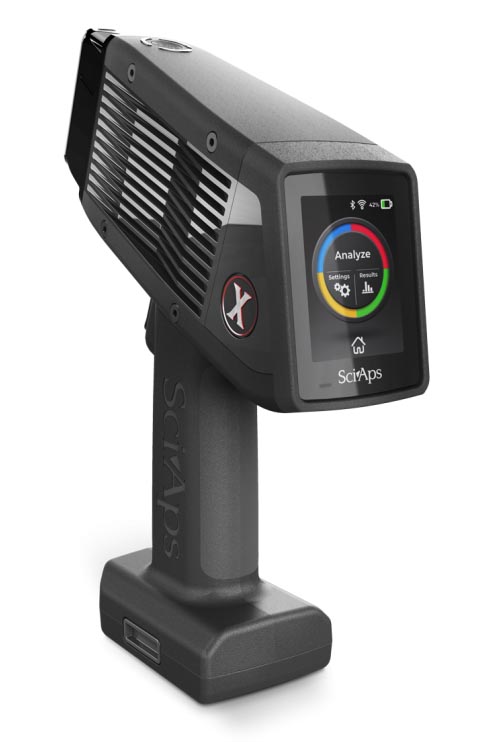

Портативный анализатор (спектрометр) X-550 комплектуется миниатюрной рентгеновской трубкой повышенной мощности (напряжение 50 кВ, ток 200 µА, Rh, Au или Ag анод). Прибор SciAps X-550 оснащен 5" антибликовым сенсорным экраном с регулируемой яркостью и 3D графикой, дополнительно имеется мини дисплей на задней панели. Для многопользовательской работы возможна передача данных на любой электронный носитель по WiFi или Вluetooth. Отчеты создаются в простой для пользователя программе на базе Android. Результаты анализа можно отправлять по электронной почте прямо со спектрометра.

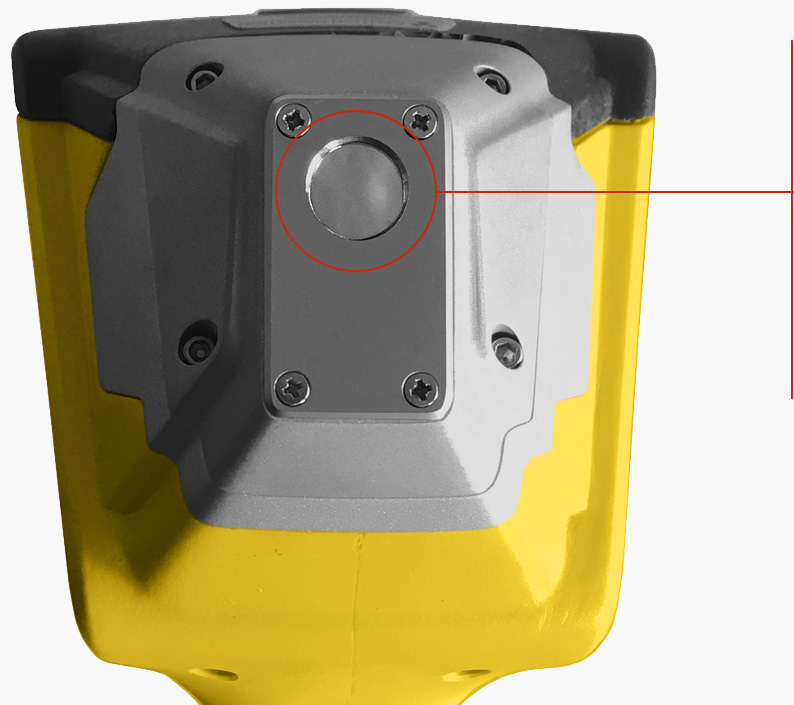

Из эксплуатационных характеристик стоит выделить малый вес (1,5 кг) и возможность работать на горячих образцах до 450°C, защиту корпуса на уровне IP 54, (работа в сильно запыленных помещениях и под брызгами воды). Диапазон рабочих температур от -15°C до +55°C. Отдельно предусмотрена двойная защита принимающего детектора. Первая – стальная шторка, которая открывается только во время анализа. Вторая непроницаемый для твердых тел экран из углеволокна. Такая защита продевает срок службы детектора особенно при анализе металлической стружки, острых кусков металла, горногеологических проб и т.п. объектов. Страна производитель - США. Гарантия 1 год. Сервисный центр расположен в Москве.
Прочие преимущества спектрометра SciAps X-550:

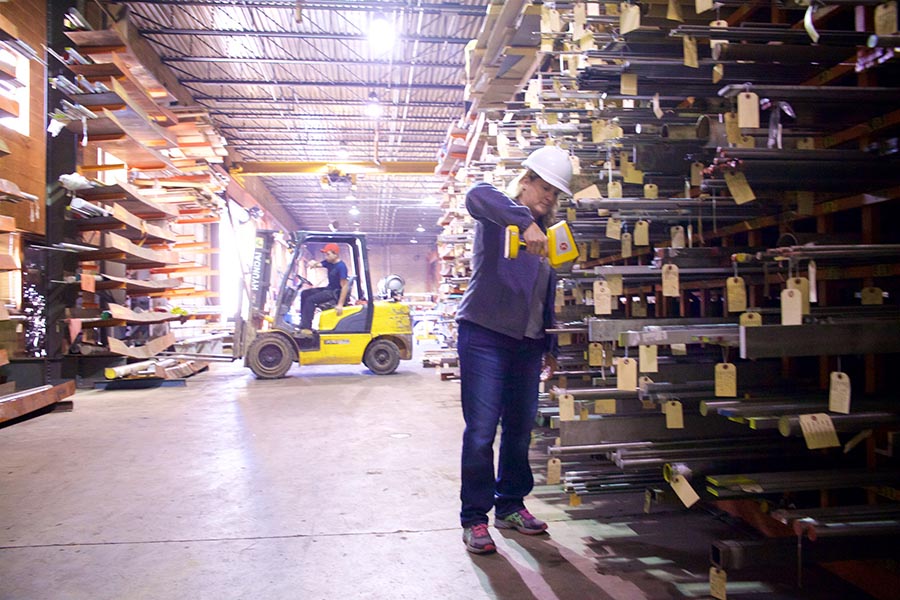

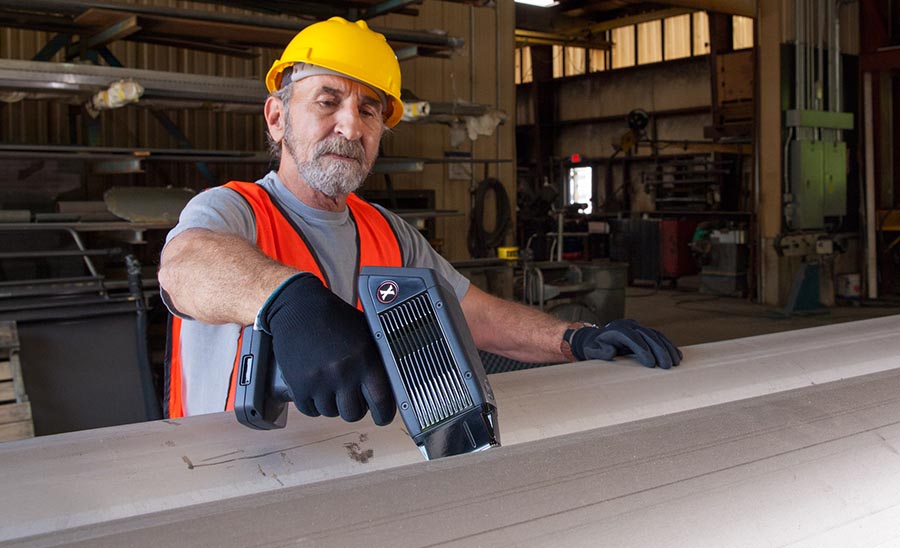

- Сверхкомпактный и сбалансированный металлический корпус: узкий измерительный блок обеспечит удобный доступ практически в любое место, будь то удаленный сварной шов, угловое соединение, изгиб трубопровода или фланец
- Миниатюрная трубка, работающая в режиме 3-кратной мощности, в режиме «второго луча»
- Высокая скорость работы на всех типах сплавов, включая алюминий
- Оптимизирован для наилучшей воспроизводимости лёгких элементов Si, P, S, Mg и Al
- Оптимизирован для сульфидной коррозии по низкому Si: сульфидная коррозия по кремнию (API 939), контроль суммы примесей (API 751) или тестирование по методике API 5L, задачи, которые потребуют многолучевой или более длительный анализ? Бортовые специализированные Приложения SciAps X-550 входят в программу каждого анализатора и помогут провести квалифицированные исследования любому Оператору.
- Один, два или три луча с разным временем воздействия для максимально качественного анализа в зависимости от выбранной Программы.
- OS Android делает любой прибор SciAps X-550 простым в освоении Оператором как любой смартфон
- Время анализа базовых сплавов <1 сек
Наша лаборатория делает спектральный анализ состава черных и цветных металлов в диапазоне от углерода до урана (C6-U92), Анализ проводится рентгенофлуоресцентным (РФА) и лазерно-искровым (ЛИЭС) спектрометром. Результаты анализа показывают долю каждого элемента и наиболее близкие по элементному составу марки. Проведение спектрального анализа возможно лабораторно или с выездом на объект заказчика. Цена выездного анализа в Москве начинается от 30 000 руб. Сдать металл на спектральный анализ в нашу лабораторию можно по адресу г. Лобня, ул. Борисова д. 14 к2. Заявки на спектрометрию направляйте по адресу kontrol@ntcexpert.ru
Сравнительные технические характеристики спектрометров серии SciAps X, заявленные производителем, приведены в следующей таблице.
Модель | Х-50 | Х-200 | Х-5 | Х-505 | Х-550 |
Мощность трубки/анод | Макс. Напряжение 40-50 кВ Макс. Сила тока 200 мкА Макс. Мощность 5 Вт Анод: Rh |
Макс. Напряжение 40-50 кВ Макс. Сила тока 200 мкА Макс. Мощность 10 Вт Анод: Rh/Au/Ag |
Макс. Напряжение 40-50 кВ Макс. Сила тока 200 мкА Макс. Мощность 5 Вт Анод: Rh |
Макс. Напряжение 40-50 кВ Макс. Сила тока 200 мкА Макс. Мощность 5 Вт Анод: Rh/Au/Ag |
Макс. Напряжение 40-50 кВ Макс. Сила тока 500 мкА Макс. Мощность 10 Вт Анод: Rh/Au/Ag |
Детектор | Si-PIN 8 мм² окно детектора | SDD 20 мм² графеновое окно детектора | Si-PIN 8 мм² окно детектора | SDD 20 мм² графеновое окно детектора | SDD 20 мм² графеновое окно детектора |
Скорость счета импульсов | 45 000 имп. /сек. 50% живого времени | 150 000 имп. /сек. 90% живого времени | 45 000 имп. /сек. 50% живого времени | 150 000 имп. /сек. 90% живого времени | 250 000 имп. /сек. 90% живого времени |
Диапазон элементов (Сплавы) | Ti-U, (легкие элементы показаны в сумме) | Mg-U (Mg, Al, Si, P, S) | Ti-U, (легкие элементы показаны в сумме) | Mg-U (Mg, Al, Si, P, S) | Mg-U (Mg, Al, Si, P, S) |
Габариты (мм) | 177-254-100 | 177-254-100 | 241- 215- 61 | 241- 215- 61 | 241 – 215 - 61 |
Горячая замена аккумулятора | Да | Да | Да | Да | Да |
Скорость на Al сплавах | 10 сек. | 3 сек. | 10 сек. | 3 сек. | 1 сек. |
Вес без АКБ / с АКБ | 1.3 /1.5 кг | 1.3 /1.5 кг | 1.06/1.35 кг | 1.06/1.35 кг | 1.06/1.35 кг |
Геометрия (трубка-образец- детектор) | 4 мм. | 4 мм. | 4 мм. | 4 мм. | 4 мм. |
Дополнительные приложения | Автокатализаторы (отработанные автокатализаторы или промышленные), Драгметаллы, Директива RoHs, Горный P или Геохим (шлаки, отходы, огнеупоры, нерудные, руды, горнохимическое сырье), Почвы Гео, Почвы Экология, Специализированное приложение Супералюминий, или Сульфидная коррозия по Si, сумма примесей по методике API (только возможно на Х-550*) | ||||
Эмпирика | Приложение «Эмпирика» для создания пользовательских калибровок по своим образцам - опция | ||||

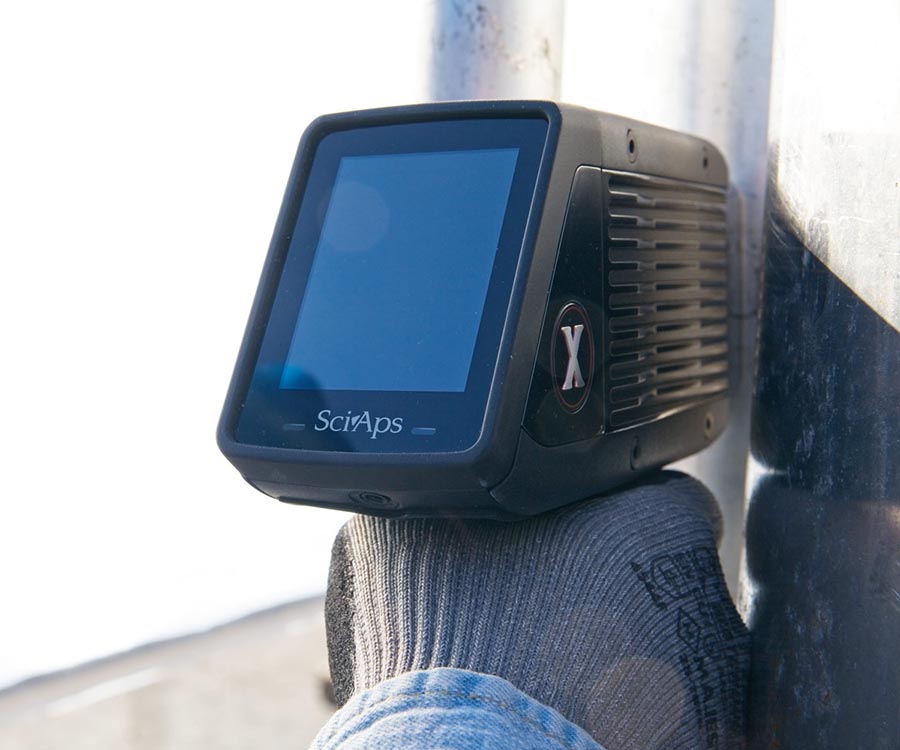

Дисплей | Встроенный дисплей новой технологии 3,5 дюйма, 400 МГц графический ускоритель Qualcomm Adreno 306 2D/3D контрастный, яркий, расположен на задней панели | Встроенный дисплей новой технологии 2,7 дюйма, 400 МГц графический ускоритель Qualcomm Adreno 306 2D/3D контрастный, яркий, расположен на задней панели | |||
Защита детектора | Углеволоконная сетка, укрепленная на детекторе | ||||
Контроль калибровки | Контроль энергетической калибровки с помощью пластины из стали 316 | ||||
Метод калибровки | Фундаментальные параметры | ||||
Корпус | Класс защиты - IP54. Сбалансированная эргономичная конструкция устойчивая в любом положении на столе. Плюс противоударная конструкция трубки и детектора. | ||||
Охлаждение | Охлаждение детектора с помощью элементов Пельтье. Эффективный теплоотвод (охлаждение измерительного блока) металлическими радиаторами изготовленными из спецсплава, расположенными на боковых панелях. | ||||
Диапазон температуры | -23°C до +55°C | ||||
Тип пробы | Твердая, порошковая, жидкая, стружка, проволока, металл, ферросплавы, автокатализаторы, руды, почвы, мелкие образцы, сварочная лента, стыковые сварные швы шириной до 1,0 мм, также угловые швы с катетом свыше 5 мм; | ||||
Коллиматор | Встроенный коллиматор луча 3 мм | ||||
Камера | Прицельная и панорамная камеры для удобства анализа, а также создания фото в PDF отчет. Считывание BAR и QR кодов | ||||
Порядок показа элементов на экране | Сортировка по атомному номеру, названию элемента, по концентрации, по установкам Пользователя, полный показ химсостава или только марки или и марки и состава | ||||
Управление ОС | Android 5.0 | ||||
Измерение горячих образцов | до 450°C | ||||
Сортировка «Да/Нет» | Да | ||||
Марочник | Библиотека марок, полностью пополняемая и редактируемая пользователем. Марочник, не менее 1500. США/Европа/Россия | ||||
Передача данных | Micro-USB, Wi-Fi, Bluetooth, с возможностью подключения принтера и GPS трекера, облачная синхронизация air droid, поддержка сторонних Приложений | ||||
Обработка результатов | Картинка (jpeg), PDF, Excel. Json, CSV, Программа для обработки результатов и экспорт серий в Excel, фото экрана | ||||
Номинальный расчет не определяемых элементов, | Номинальный расчет неопределяемых методом портативной XRF спектроскопии элементов, и библиотека примесей | ||||
Усреднение результатов | Заданное Оператором автоматическое усреднение тестов / Пользовательское усреднение при необходимости в процессе работы | ||||
Тестовый Стенд Опция | Рабочая станция, с большим отсеком для пробы, блокировкой крышки и двумя встроенными вентиляторами для охлаждения. Устойчивое основание. | ||||
Мини стенд Опция | Комплект «чашка» с освинцованным стеклом и подставка для анализатора, для ювелирных изделий, маленьких проб, удобства использования на столе. | ||||
ПО для ПК | Управление и настройка анализатора с помощью ПК, программа для экспорта результатов по задачам и шаблону заказчика Windows 7 и выше | ||||
Доп. принадлежности | Кобура, набор кювет и пленок для сыпучих проб, зачистная машинка, дополнительный стандартный образец в виде пластины-затвора, защитная пластина для анализа горячих проб. | ||||
Гарантия | 1 год |
В комплект поставки помимо анализатора SciAps X-550 входят: программа для ПК, 2 литий ионных аккумуляторных батареи, зарядное устройство, противоударный чемодан укладки, запасные проленовые окошки (комплект), руководство по эксплуатации. Дополнительные принадлежности: настольный тестовый стенд в двух вариантах, стандартный или портативный.
Дополнительные материалы:
- положительное заключение по результатам испытаний SciAps X в подразделении ПАО «НК Роснефть»;
- благодарственное письмо учебного центра специалистов неразрушающего контроля;
- спецификация модельного ряда SciAps X;
- преимущества моделей серии Х;
- методика поверки спектрометра SciAps X;
- описание типа SciAps X;
- брошюра по анализу металлов;
- видео обзор – сортировка металлолома спектрометром SciAps серии X.
