Ультразвуковой дефектоскоп УСД-60ФР
УСД-60ФР – ультразвуковой дефектоскоп на фазированных решетках российского производства. Модель совмещает в себе классический УЗК, метод TOFD, и 16ти канальный контроль в режиме фазированной решетки с математической обработкой сигналов по методу SAFT.
Помимо традиционных функций, дефектоскоп имеет вход 2х координатного энкодера, позволяющий подключать различные сканеры для построения B, С, D, S, L сканов, а также развертку TOFD. Предусмотрены конструктор геометрии сварного шва и автоматическое выравнивание чувствительности по углам ввода при контроле в режиме ФАР, Модель имеет мощный генератор возбуждения импульсов с задаваемой длительностью, широкополосный усилитель принятых сигналов и предустановленный набор узкополосных фильтров, дающих качественное соотношение сигнал / шум.
Из эксплуатационных характеристик стоит выделить ударопрочный корпус с защитой от влаги на уровне IР 65 и яркий морозостойкий экран с широким углом обзора. Имея вес всего 1,4 кг модель удобна при работе в полевых и монтажных условиях. Диапазон рабочей температуры от -30°С до +55°С. Время автономной работы не менее 10 часов. Гарантия производителя на электронный блок - 3 года, на аккумуляторную батарею – 1 год. Полные технические характеристики приведены в таблице.
Дефектоскоп УСД-60ФР является продолжением линейки приборов серии УСД хорошо зарекомендовавшей себя у российских специалистов НК. Модель соответствует ГОСТ Р 55809-2013 и внесена в реестр средств измерений РФ. (№34808-15) Межповерочный интервал – 1 год. Прибор одобрен для применения в структуре в ПАО «Газпром», получен сертификат Российского морского и речного регистров, а также разрешение Ростехнадзора. Дополнительная информация содержится в фирменной брошюре. Актуальная цена дефектоскопа УСД-60ФР в прайс-листе.
Среди программных решений и функций, в дефектоскопе особо выделяются:
- программа самодиагностики – позволяет оператору быстро произвести тестирование прибора;
- формирование диаграммы привязанной к толщине контролируемого материала, с учетом переотражения лучей от донной поверхности;
- конструктор сварного соединения – позволяет учитывать полную геометрию сварного соединения (разделку, ширину и высоту валиков усиления);
- возможность выбора количества элементов PAUT решетки позволяет увеличить производительность без потери амплитуды сигналов;

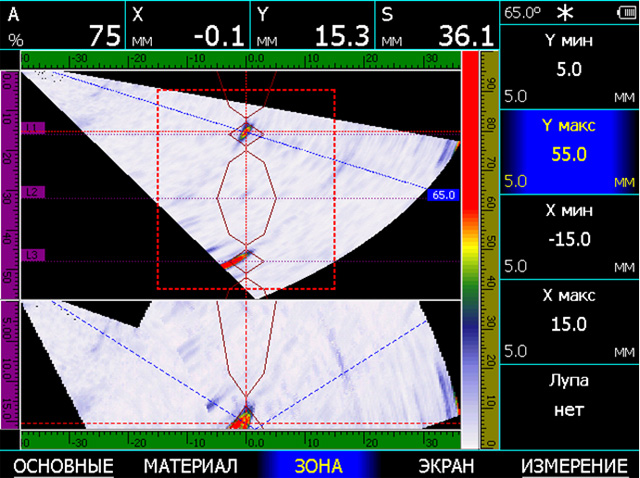

- одновременное отображение при просмотре записанных результатов контроля в А, S, С и D сканах с возможностью измерения координат;
- изменение направления сканирования – для упрощения восприятия, оператору предоставлена возможность перестройки; развертки, в зависимости от того какой рукой оператор держит преобразователь и направления сканирования.
В комплект поставки входят: электронный блок дефектоскопа УСД-60ФР; Li-ion аккумулятор; блок питания сетевой 15В / 220В; защитный чехол с блендой и креплением на корпусе оператора; кабель Lemo00-Lemo00 1,5м - 2 шт; фазированная антенная решетка 4 МГц 16х1х10; фазированная антенная решетка 3,5 МГц 16х1,6х20; призма 55º - 4 шт; преобразователь ультразвуковой 2,5 МГц SF2512; преобразователь ультразвуковой 5 МГц SF5010; преобразователь ультразвуковой 2,5 МГц 40° AN2540; преобразователь ультразвуковой 5 МГц 65° AN5065; кабель USB для связи с ПК; программное обеспечение на CD-диске; комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки); кейс для переноски.
Технические характеристики ультразвукового дефектоскопа КРОПУС УСД-60ФР приведены в следующей таблице
| Параметр | Значение |
| Тип используемых фазированных решеток | Любые классические 16-ти канальные ФАР |
| Алгоритм обработки сигнала | Любые классические 16-ти канальные ФАР |

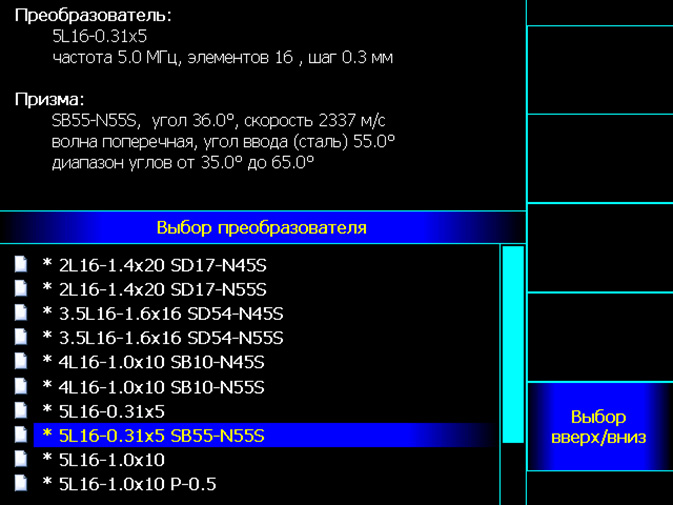

| Настройка параметров ФР преобразователя | Автоматическая из энергонезависимой памяти прибора |
| Регулировка рабочей апертуры | 4, 8 и 16 одновременно работающих элементов |
| Регулировка шага сканирования по углу | от 0,3 до 2 град |
| Выравнивание чувствительности по углам при сканировании УРЧ | 2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая) |
| Выравнивание чувствительно по глубине ВРЧ | до 10 дБ/мкс, с точностью 0.01 дБ/мкс |
| Автоматическая калибровка задержки в призме | по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей |
| Развертка | мин.: 0 - 5 мм макс.: 0 - 3200 мм (зависит от режимов работы и преобразователя) с шагом 0.1, 1, 5, 10 мм |
| Режим сканирования | S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом) |
| Диапазон скоростей | 100 - 10 000 м/с |
| Зондирующий импульс | радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5-5) |
| Частота повторений ЗИ | устанавливается автоматически в зависимости от заданных параметров |
| Автоматическая калибровка диапазона контроля при заданной толщине шва | есть |
| Автоматическая калибровка скорости УЗК | есть |
| Конструктор геометрии сварного соединения | Встроенный помощник, отображение разделки шва на изображении скана |
| Использование сканеров | Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа |
| Использование TOFD | Одноканальный TOFD с записью по датчику пути или по времени |
| B-скан | Отображение реальной геометрии сварного шва (True to geometry imaging) |
| Усилитель | широкополосный: 0.1-20 МГц, с возможностью выбора узкополосных фильтров |
| Электрическое демпфирование преобразователя для повышения разрешающей способности | 25 Ом, 50 Ом, 600 Ом |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2, 6 дБ |
| Цифровая фильтрация сигнала | есть |
| Аналоговая фильтрация сигнала | есть |
| Дополнительная клавиша +dB | +6 дБ |
| Отображение сигналов на экране (визуализация) | А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD |
| Зоны контроля | прямоугольная зона для выделения участка сигнала на S-скане с точностью установки границ до 0.1 мм, 2 независимые зоны во временной области |
| Алгоритм поиска дефекта в зоне контроля | Авто по максимуму амплитуды сигнала в зоне, авто по максимуму амплитуды сигнала на выбранном луче, вручную |

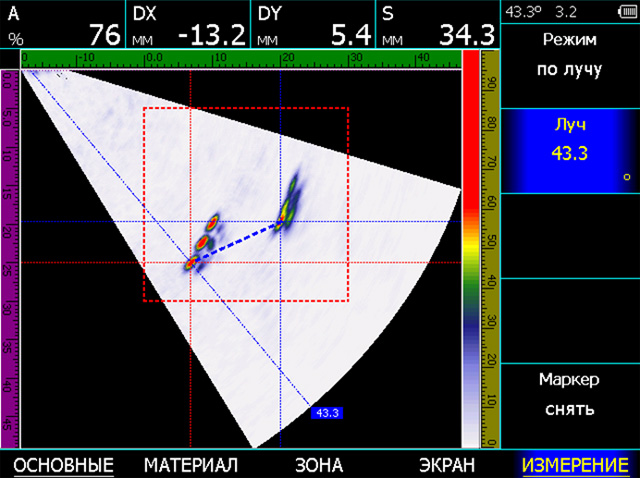

| Вычисление координат отражателей на S-скане | Автоматическое во всем диапазоне S-scana, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0.1 мм |

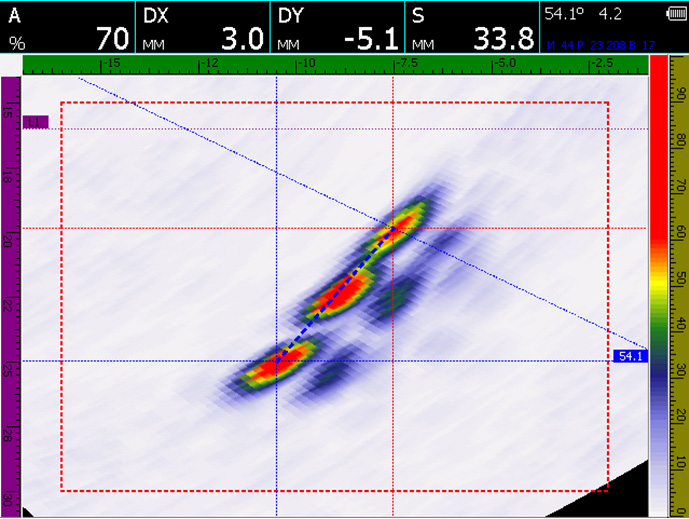

| Определение линейных размеров между отражателями по S-скану | по двум маркерам, устанавливаемым вручную или автоматически |
| Одновременное отображение сигналов на экране в режиме ФР в ручном режиме | S-скан, А-скан + S-скан, А-скан + B-скан, S-скан + B-скан, А-скан + S-скан + B-скан |
| Автоматическая Сигнализация Дефектов (АСД) | световая, звуковая |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, по АРК (DAC) |
| Оценка размеров дефектов в режиме классического дефектоскопа | встроенные АРД диаграммы |
| Сравнение с сохраненным эталонным сигналом | Автоматическое во всем диапазоне усиления |
| Поддержка стандарта контроля сварных швов AWS D1.1 | Да, с автоматическим расчетом D1.1 Ratio |
| Обработка изображения на экране после «заморозки» экрана | Полнофункциональная обработка и анализ |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм) |
| Смена цветовых схем экрана под особенности зрения и условий освещенности | есть |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля и результатов сканирования |
| Язык меню | русский, английский |
| Интерфейс | USB |
| Возможности самодиагностики | Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора |
| Обновление встроенного ПО | Самостоятельно пользователем по USB |
| Разъемы преобразователей | 2 Х Lemo00,1 Х Lemo 16 |
| Аккумулятор | Li-ion 10.8 В, 5000 mА/ч |
| Время работы | не менее 10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220 В AC |
| Напряжение питания | 15 В / 2,5 А DC |
| Диапазон рабочих температур | от -30°C до +55°C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,4 кг с аккумулятором |
