Ультразвуковой дефектоскоп Smartor

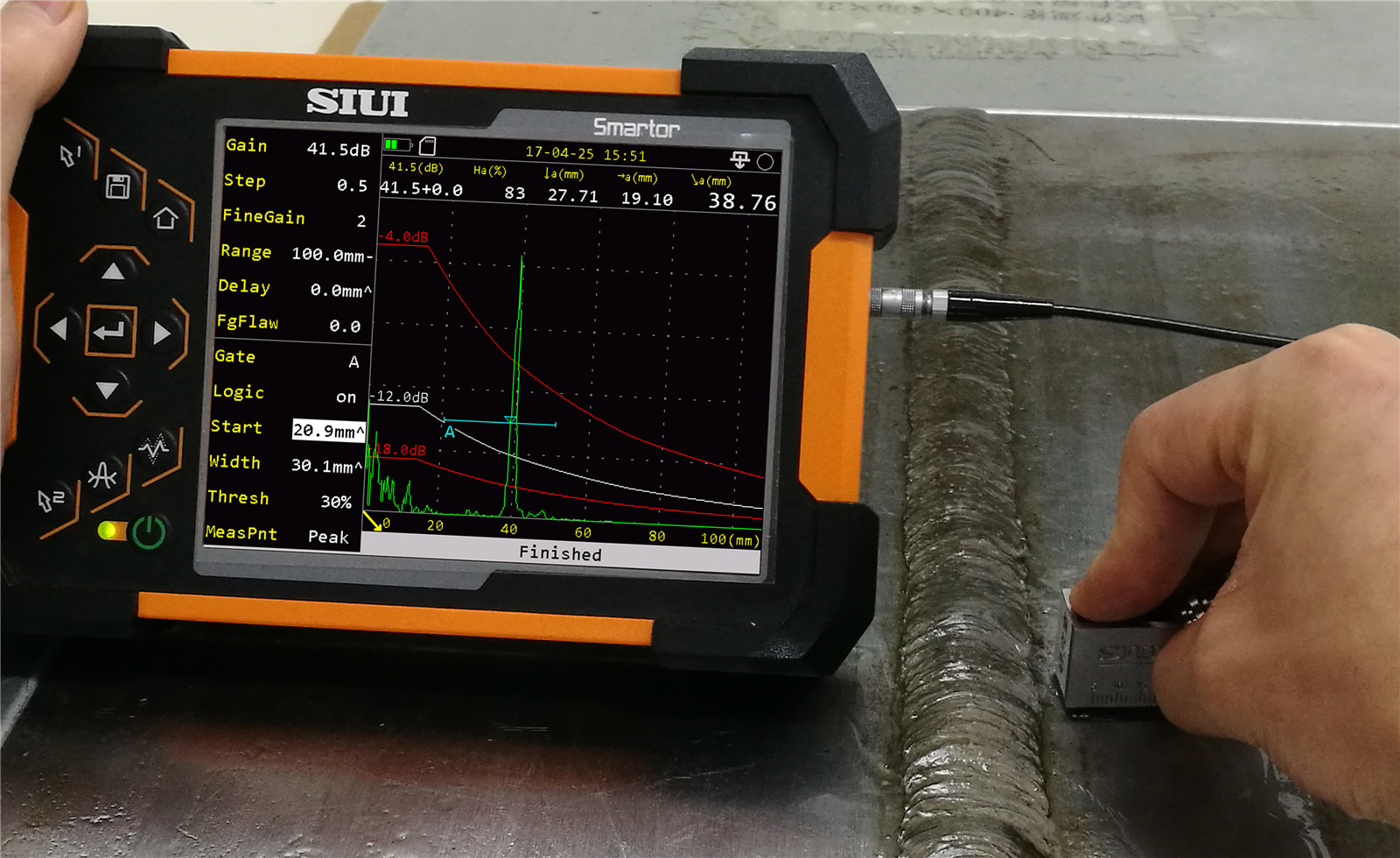

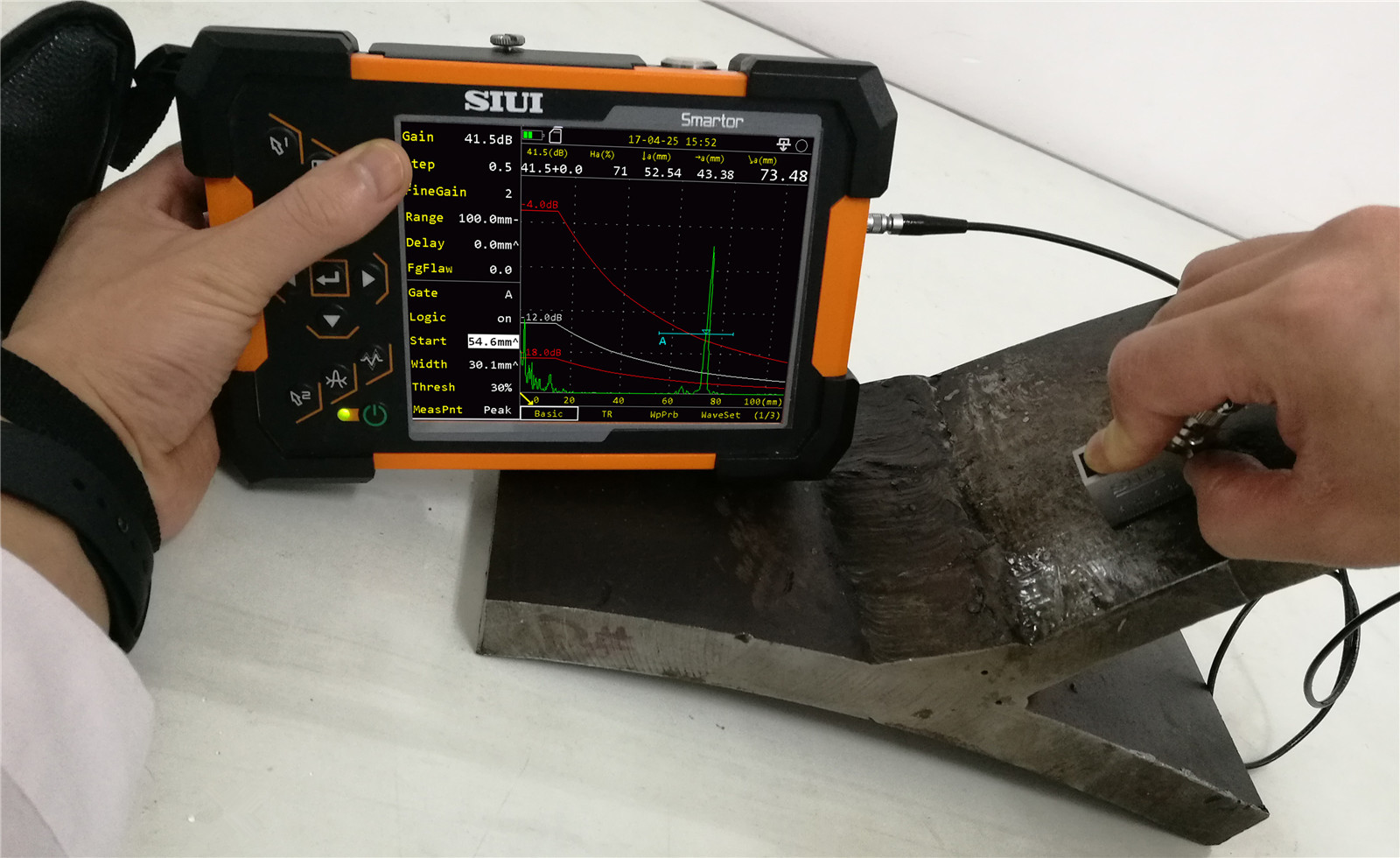

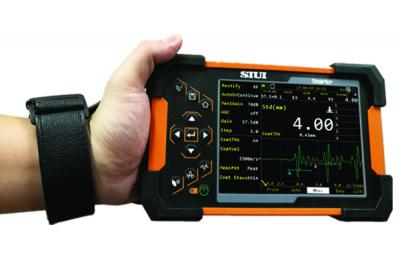

Ультразвуковой дефектоскоп Smartor – новый продукт от китайской компании SIUI c лучшим сочетанием возможностей дефектоскопа и толщиномера. Дефектоскоп легкий и компактный, специальное крепление позволяет производить измерения одной рукой. При весе 0,9 кг с аккумулятором и габаритных размерах 198х128х52 мм, Smartor обладает всеми функциями традиционного UT контроля и мощного толщиномера. Мощности прибора достаточно для проведения UT контроля в диапазоне от 0 до 15000 мм, в режиме толщиномера от 0,5 до 600 мм. Производитель обеспечил дефектоскоп надежным противоударным корпусом по классу защиты IР 65. Smartor не боится тяжелых условий эксплуатации. Пыль, влага и изменения температуры в диапазоне от -10° + 45°С не влияют на производительность и точность прибора. Портативный УЗ дефектоскоп Smartor соответствует европейским стандартам по неразрушающему контролю EN12668-1: 2010 по UT контролю и EN15317-2007 для функции толщиномера. Для создания контакта преобразователя с объектом контроля необходимо использование специального геля.
Компактный Smartor предлагает оператору простой интуитивный интерфейс. Меню руссифицировано. Облачная платформа Ultracloud позволяет проводить обновление программного обеспечения. В списке основных функций присутствуют:
Функции дефектоскопа:
- Мастер настройки, позволяет оператору быстро выполнить настройку.
- DAC кривые, АРУ (автоматическая регулировка усиления), видеозапись на всех этапах.
- Дополнительные функции: B-развертка, ВРЧ, спектральный анализ датчиков, моделирование контроля, коррекция искривления поверхности, измерение высоты трещины.
- Стандарт AWS D1.1/D1.5 и API 5UE.
Функции толщиномера:
- Отображение A-развертки, измерение толщины (измерение без покрытия и через покрытие).
- Автоматический поиск, измерение скорости, сигнализация и сохранение результатов.
- Дополнительные функции: измерение толщины покрытия, B-развертка, многослойные измерения, построение кривой коэффициента времени и температурная компенсация.
- Системные порты: энкодер, VGA, SD слот, USB.
Яркий цветной TFT LCD дисплей 5,7” 800x600, SD карта, USB и VGA порты, позволяют оператору получить качественную информацию о состоянии объекта контроля, сохранить весь необходимый объем настроек и измерений, произвести обработку и анализ полученных данных на ПК.
Дефектоскоп Smartor разработан и собран в Китае (подробнее о производителе). В базовый комплект поставки входят: ультразвуковой дефектоскоп Smartor (электронный блок); преобразователь; кабель соединительный Lemo-Lemo; аккумулятор; зарядное устройство; кабель для подключения к компьютеру; паспорт; руководство пользователя; фиксатор для крепления на руке, кейс. Гарантия производителя и межповерочный интервал составляют – 1 год. Дополнительная информация содержится в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Актуальная цена в прайс-листе.
Технические характеристики ультразвукового дефектоскопа Smartor приведены в следующей таблице
| Параметр | Основные технические характеристики | |
| Дисплей | 5,7” TFT LCD, 800x600 | |
| Единица измерения | Дюйм / мм | |
| Периферийные порты | USB, SD карта 16 Gb, VGA порт | |
| Язык | Русский, английский, немецкий, польский, турецкий, венгерский | |
| Источник питания | 100 - 240 В, DC 12 В | |
| Время работы | более 8 часов | |
| Рабочая температура | -10° + 45°С | |
| Температура хранения | -20° + 60°С | |
| Класс защиты | IP 65 | |
| Вес | 0,9 кг с батареей | |
| Размер | 198 х 128 х 520 мм | |
| Разъем энкодера | 1 шт | |
| Традиционный UT | Измерение толщины | |
| Количество каналов | 1 | |
| Тип разъема | Lemo 00 | |
| Количество разъемов | 2 | |
| Поддержка элементов | 2 | |
| Режим работы | --- | Стандартное (измерение толщины с покрытием), Echo to Echo измерение через покрытие), измерение покрытия |
| Импульс | отрицательный прямоугольный | отрицательный прямоугольный |
| Напряжение | 50 - 350 В, шаг 50 В | 50 - 350 В |
| Частота импульса | 50 - 500 нс, шаг 10 нс | 50 - 500 нс, шаг 10 нс |
| ЧСИ | 10 - 1000 Гц, шаг 10 Гц | 200 Гц |
| Нагрузка | 50/1000 Ом, 2 уровня | 50/1000 Ом, 2 уровня |
| Частота оцифровки | 240 МГц / 10 бит | |
| Выборка | 1024 точек, 16 бит/точка | --- |
| Усиление | 0 - 110 дБ, шаг: 0,5/2/6/12 дБ | 0 - 110 дБ, шаг: 0,5/2/6/12 дБ |
| Точность усиления | - 4 / + 4 | |
| Полоса пропускания | 0,5 - 20 МГц (-3дБ) | |
| Фильтры | 11 уровней 1 - 4 / 0,5 - 10 / 2 - 20 / 1 / 2,5 / 4 / 5 / 10 / 13 / 15 / 20 МГц |
|
| Сглаживание | отрицательное, положительное, полное, RF, фильтрование | отрицательное, положительное, полное, RF |
| Отсечка | 0 - 80%, шаг 1% | --- |
| Диапазон | 0 - 15000 мм, мин. отображение 2,5 мм | 0,5 - 600 мм |
| Дискретность | --- | 0,001/0,01/0,1 мм (0,0001/0,001/0,01 дюйм) |
| Погрешность | --- | 0,80 - 9,99 мм ± 0,05 мм 10,00 - 99,99 мм ± (1% H + 0,04) мм 100,0 - 400,0 мм ± 3% H мм |
| Измерение толщины | --- | При использовании датчика TGM5-10L, минимальный диаметр измеряемой трубы 20 мм и толщина 2 мм |
| Скорость материала | 100 - 20000 м/с, шаг 1 м/с | 100 - 20000 м/с |
| Диапазон отображения | --- | 5 - 1000 мм |
| Диапазон сдвига импульса | -10 - 1000 мм, шаг 0,1 мм | -10 - 500 мм |
| Задержка датчика | 0 - 200 мкс, шаг 0,01 мкс | 0 - 200 мкс |
| Фланг датчика | 0 - 100 мм, шаг 0,1 мм | --- |
| Мастер настроек | для сварных швов, плоских объектов | --- |
| Выбор точки контроля | пик / фронт / J фронт | |
| Измерения | Строб: измерение амплитуды в дБ, пройденный путь, горизонтальное и вертикальное расстояние, расстояние между стробами А и В Курсор: два измерительных курсора для горизонтального и вертикального измерения в В развертке, а также измерение между курсорами |
--- |
| Вид строба | стандартный | строб А выбирается в стандартном режиме |
| строб А выбирается в стандартном режиме | 2 | --- |
| Начало строба | весь диапазон | -10 - 1000 мм, мин. шаг 0,1 мм |
| Ширина строба | весь диапазон | 1 - 1000 мм, мин. шаг 0,1 мм |
| Длина строба | 10 - 90%, шаг 1% | 10 - 90%, шаг 1% |
| Автоматический поиск | --- | вкл/выкл, если включено автоматически настраивается диапазон отображения на основе измеренных сигналов, позволяет повысить эффективность измерений |
| Измерение скорости | --- | динамическое измерение скорости |
| Калибровка | нуля, скорости, угла | определяется пользователем (калибровка нуля, скорости) |
| Измерение режим чтения | --- | Std / MinVal / MaxVal / AVG / Diff |
| Измерение режим чтения | --- | Std / MinVal / MaxVal / AVG / Diff |
| Сигнализация | световая и звуковая: положительная / отрицательная | световая и звуковая: верхнего и нижнего предела |
| Захват экрана | весь экран, область экрана | A/BVa, A/Ba/SVa, Ba/BVa (A скан + бол. значение / А скан + таб. данных + мал. значение / таб. данных + бол. значение) |
| Частота обновления измерений | --- | 4 / 8 / 16 / 32 Гц |
| Функции кривых | DAC: максимально 6 кривых, максимально 10 точек на кривой AVG/DGS | --- |
| Вспомогательные функции | полноэкранный режим, переключение координат, однократное/ непрерывное автоматическое усиление, SecColor, WaveComp, WaveFill, PeakEnv, PeakEcho, быстрое сканирование, CineRec, захват экрана, автоматическая заморозка (А, В, А и В, А или В | заморозка, автоматическое усиление, просмотр измеренных параметров |
| Функции хранения | сохранение, удаление параметров, файл данных, запись данных, захват экрана, сохранение на SD карту | сохранение, удаление параметров, файл данных, запись данных, захват экрана, сохранение на SD карту |
| Файлы данных | --- | 1D / 2D / 3D формат файла, измеренные значения представлены в табличной форме: запись, длина и режим преобразования определяется пользователем |
| Обработка данных | воспроизведение, анализ, отчет параметров, запись файлов, захват экрана файлов в ПО Supor UP | воспроизведение, анализ, отчет параметров, запись файлов, захват экрана файлов в ПО Supor UP |
| Линейность по времени | ≤ 0,5% | --- |
| Линейность по вертикали | ≤ 3% | --- |
| Линейность по амплитуде | ≤ ± 2% | --- |
| Точность аттенюатора | 20 дБ ± 1 дБ | --- |
| Дин. диапазон | ≥ 32 дБ | --- |
| Дополнительные функции | AWS, API, CSC (коррекция криволинейной поверхности), TCG, B Scan, моделирование плоского шва, измерение высоты трещин, анализ спектра ПЭП | Coat THK, V path, TDG, температурная компенсация, многослойные измерения, B Scan |
Купить ультразвуковой дефектоскоп Smartor можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.
