Ультразвуковой дефектоскоп А1220 ANKER

Ультразвуковой дефектоскоп А1220 ANKER предназначен для диагностики анкерных болтов фундаментов металлических опор и мачт при доступе только к верхней торцевой поверхности болтов с общей длиной до 3 000 мм и диаметром от 20 до 40 мм. При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем. Дефектоскоп А1220 ANKER может также применяться для диагностики протяженных объектов (трубы, арматурные стержни, прутки, листы и т.п.) волноводным методом. Контроль ведется с торцевой поверхности объекта.

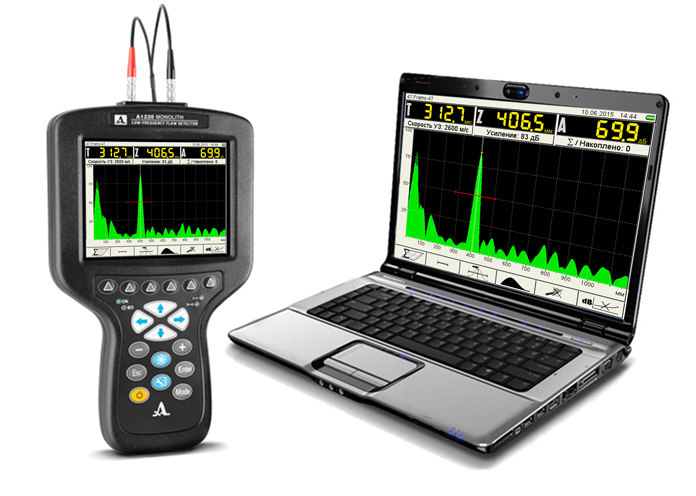

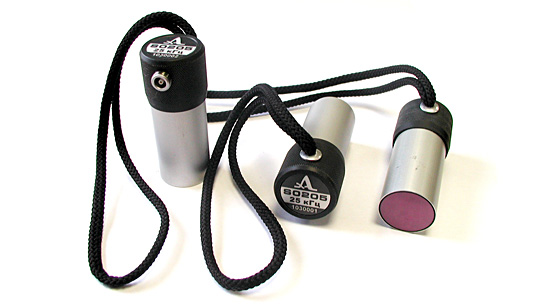

Дефектоскоп представляет собой легкий (всего 800 грамм) компактный электронный блок, имеющий эргономичный дизайн с большим высококонтрастным цветным TFT дисплеем и клавиатурой. На дисплее отображаются результаты измерений в виде А-скана сигнала. С помощью одинарного кабеля LEMO-LEMO к электронному блоку подключается низкочастотный ультразвуковой прямой совмещенный преобразователь продольных волн S0205 0.025A0R20Х20CL. Данный преобразователь имеет центральную рабочую частоту 25 кГц, широкую полосу пропускания (не менее 100%), а также жидкостный тип акустического контакта.

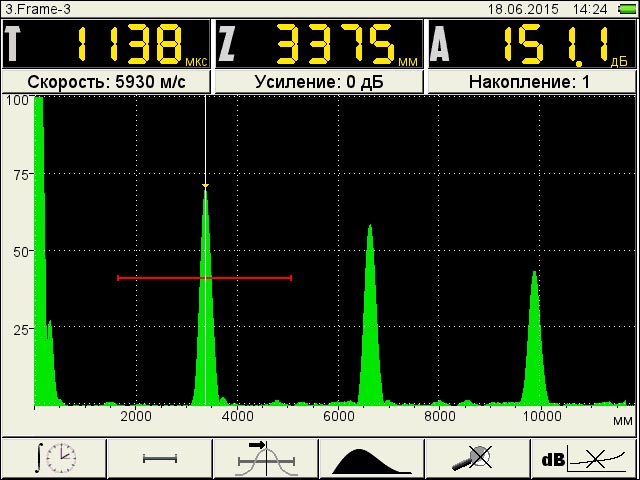

Низкочастотный дефектоскоп А1220 ANKER работает в режиме эхо – метода, при котором представление А-Скана сигнала происходит в реальном масштабе времени. Состояние анкерного болта оценивается по наличию, уровню и расположению на развертке (шкала Х) амплитуды ультразвукового сигнала, отраженного от противоположной поверхности болта и зафиксированного при его продольном прозвучивании.

Все результаты контроля сохраняются в памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования.

Ультразвуковой дефектоскоп А1220 ANKER Ультразвуковой дефектоскоп А1220 ANKER Ультразвуковой дефектоскоп А1220 ANKER Ультразвуковой дефектоскоп А1220 ANKER

Технические характеристики ультразвукового дефектоскопа А1220 ANKER приведены в следующей таблице.

Наименование характеристики Значение характеристики
Диапазон измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм от 600 до 3 000
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм, не более,
где L – измеряемая глубина залегания дефекта в мм
±(0,05L+1,00)
Диапазон устанавливаемых скоростей ультразвука, м/с от 500 до 15 000
Рабочая частота преобразователей, кГц от 25 до 250
Диапазон перестройки калиброванного усилителя, дБ от 0 до 100
Источник питания Аккумулятор
Номинальное значение напряжения аккумуляторного блока, В 11,1
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, ч, не менее 8
Габаритные размеры электронного блока, мм 260×157×43
Масса электронного блока, кг, не более 0,8
Средняя наработка на отказ, ч 18 000
Средний срок службы, лет, не менее 8
Условия эксплуатации: температура окружающей среды, °C от -20 до +55
Относительная влажность воздуха при температуре 35°C, %, не выше 95

Комплект поставки:/strong>

  • А1220 ANKER - электронный блок УЗ дефектоскопа со встроенным аккумулятором
  • Преобразователь S0205 0.025A0R20Х20CL
  • Кабель LEMO-LEMO одинарный 1,2 м
  • Кабель USB A – Micro B
  • Сетевой адаптер с кабелем 220 В - 15 В
  • Компакт-диск с документацией и ПО
  • Планшет D12

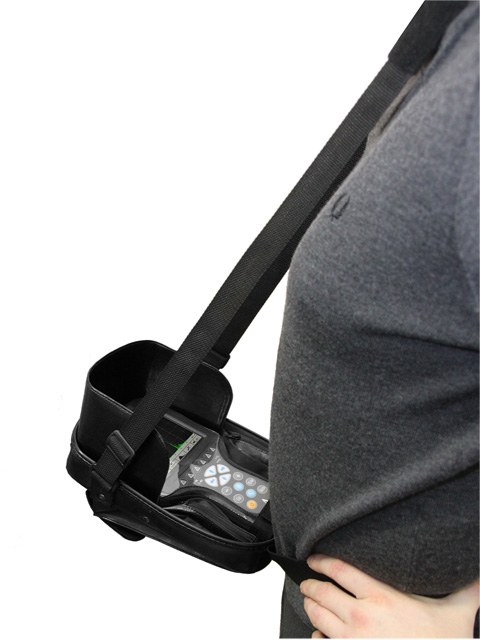

  • Чехол D12
  • Жесткий кейс М20

Дополнительные материалы:

Купить ультразвуковой дефектоскоп А1220 ANKER можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Ультразвуковой дефектоскоп А1220 ANKER можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
