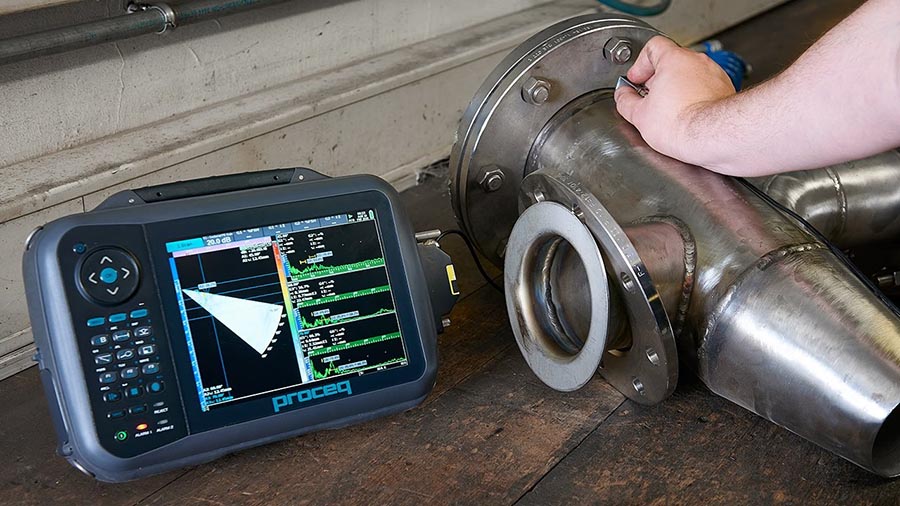

Линейка ультразвуковых дефектоскопов швейцарской компании Proceq состоит из четырех моделей реализующих классический УЗК, а также дифракционно-временной метод (TOFD) и метод фазированной решетки. Весь модельный ряд дефектоскопов Proceq это один прибор который можно обновить прошивкой активирующей дополнительные функции. Так базовая модель 100 UT реализующая классический УЗК (А-скан) можно обновить до версии с функцией TOFD или ФР (В и С-скан). Так один и тот же прибор может реализовать один, два или три наиболее распространенных метода УЗК, в зависимости от того, что именно нужно заказчику.

Дефектоскопы Proceq серии Flaw Detector 100 разработаны и собраны в Швейцарии. Все модели оснащены современными функциями, в том числе возможность составления пользовательских отчетов, функция «снимок экрана», двухканальное и 3D сканирование, помощник и ряд других функций. Все модели линейки имеют срок гарантии 2 года с возможностью продления до 3 лет. Корпус приборов защищён от внешних воздействий по стандарту IP 66. УЗК с использованием приборов Proceq возможен как с «родными» преобразователями, так и с датчиками других производителей.

Помимо высоких эксплуатационных характеристик, дефектоскопы Proceq серии Flaw Detector 100 оснащены мощным ПО расширяющее возможности приборов. Среди функций программного обеспечения дефектоскопов Proceq можно выделить: создание макетов сбора данных, возможность анализа формы дефектов в 3-D режиме, настраиваемые окна экрана, составление отчетов в формате PDF и экспорт данных в виде CSV-файла. Сравнительные характеристики ультразвуковых дефектоскопов компании Proceq приведены в следующей таблице. Под таблицей содержится видео с презентацией приборов данной серии.

Модель дефектоскопа/ характеристики	Proceq 100 UT	Proceq 100 TOFD	Proceq 100 PA 16:16	Proceq 100 PA 16:64
Вид экранной развертки

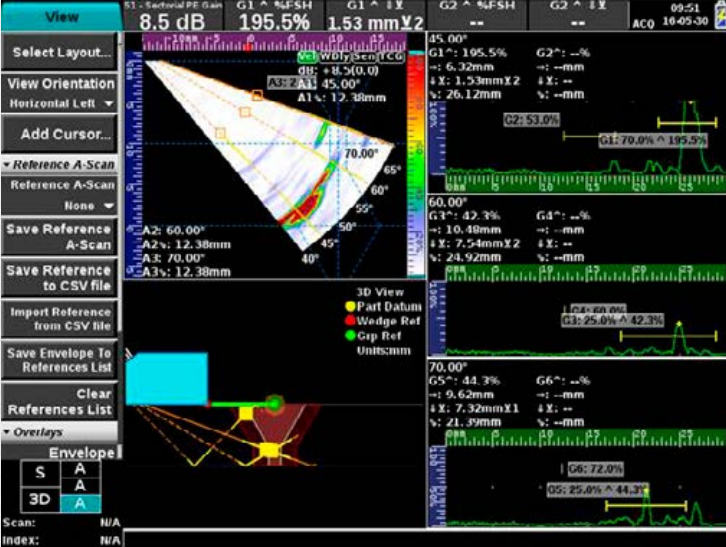

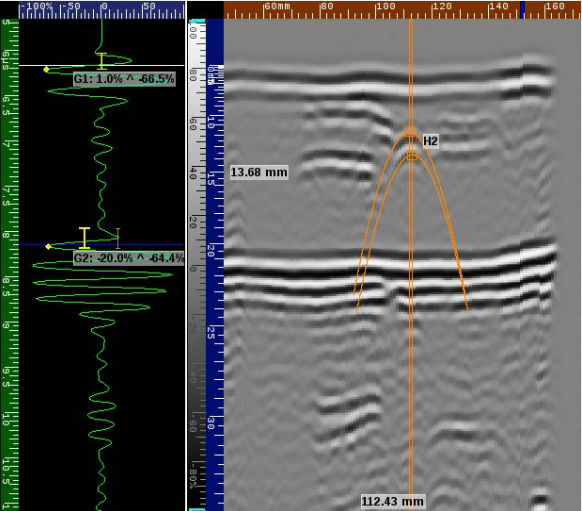

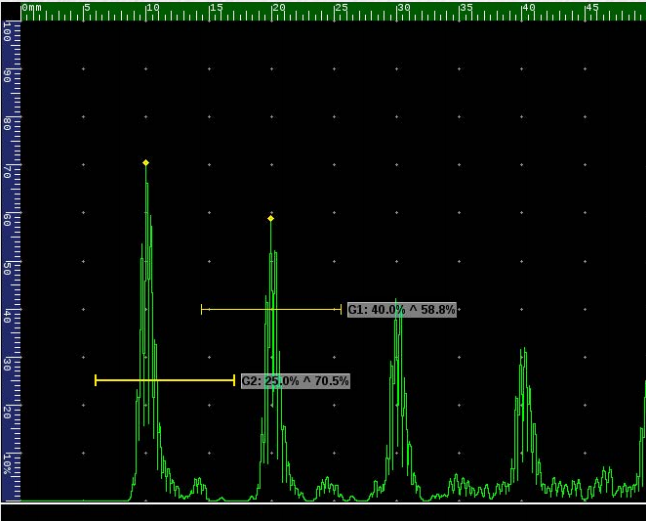

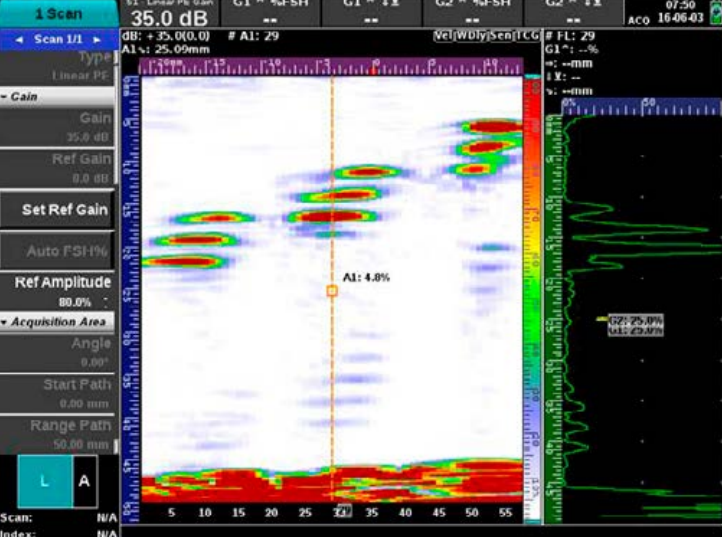

Общее описание модели	Классический дефектоскоп Flaw Detector 100 UT отображает на большом дисплее A-сканы с двух встроенных каналов. Ширина полосы до 200 кГц. Модель модернизируется до версии TOFD и ФР. Имеет подсказки, автоматическое создание отчетов. 3D-режим сканирования помогает при контроле и анализе результатов.	Модернизация базовой модели до версии 100 TOFD вместе с традиционным А-сканом дает возможность контроля дифракционно-временным методом (TOFD) + функции подавления и выпрямления боковых волн, одновременный двухканальный контроль больших толщин за один проход. Точная диагностика размера дефектов.	Версия дефектоскопа Flaw Detector 100 PA с антенной решеткой 16:16 для контроля методом фазированной решетки с отображением А,В,С сканов. Есть функции секторного сканирования, подсказки. Сканирование через краску на окрашенных поверхностях. 3D-режим помогает визуализировать зону действия луча фазированной решетки в ОК.	Модернизация до версии с ФР датчиком 16:64 для более информативного сканирования. Совместим с любым 64-элементным датчиком на ФР. C-сканы можно отображать в значениях амплитуды либо глубины. Режим совмещенного С-скана отображает данные всех контрольных проходов в одном окне. Функция L-скан для построения карты распределения коррозии, и оценки целостности крупных композитных панелей
Конфигурация	2 канала	2 канала	16:16 каналов	16:64 канала
Разъем преобразователя	Разъемы Lemo 1 и BNC	Разъемы Lemo 1 и BNC	UT/TOFD: Разъемы Lemo 1 и BNC PA: I-PEX	UT/TOFD: Разъемы Lemo 1 и BNC PA: I-PEX
Модулирующее напряжение	от -100 до -450 В (шаги по 10 В)	от -100 до -450 В (шаги по 10 В)	UT/TOFD: от -100 до -450 В (шаги по 10 В) PA: от -25 до -75 В (шаги по 5 В)	UT/TOFD: от -100 до -450 В (шаги по 10 В) PA: от -25 до -75 В (шаги по 5 В)
Диапазон частот	200 кГц – 22 МГц	200 кГц – 22 МГц	UT/TOFD: 200 кГц - 22 МГц PA: 200 кГц – 14 МГц	UT/TOFD: 200 кГц - 22 МГц PA: 200 кГц – 14 МГц
Частота колебаний	1 – 1500 Гц	1 – 1500 Гц	UT/TOFD: 1 - 1500 Гц PA: 1 – 5000 Гц	UT/TOFD: 1 - 1500 Гц PA: 1 – 5000 Гц
Диапазон усиления	100 дБ (шаги 0,1 дБ)	100 дБ (шаги 0,1 дБ)	UT/TOFD: 100 дБ (шаги 0,1 дБ) PA: 76 дБ (шаги 0,1 дБ)	UT/TOFD: 100 дБ (шаги 0,1 дБ) PA: 76 дБ (шаги 0,1 дБ)
Области применения
Сварные швы трубопроводов	+	+	+	+
Инспекция деталей широкого применения	+		+	+
Сложные геометрические формы	+		+	+
Литые и кованые детали	+		+	+
Контроль композитных слоев деталей в авиации	+		+	+
Составление карт коррозии	+	+	+	+
Толщина материалов	+	+	+	+
Особенности
Дисплей	TFT 8.4"	TFT 8.4"	TFT 8.4"	TFT 8.4"
Выделение сигнала из шума	цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений	цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений	цифровые фильтры, сглаживание, построение контура, отбраковка	цифровые фильтры, сглаживание, построение контура, отбраковка
Архитектура	2 канала, истинная частота выборки 200 МГц	1 канал, истинная частота выборки 200 МГц	16 активных каналов	16 активных каналов, мультиплексированных более 64
Частота оцифровки	50 МГц, 100 МГц, 200 МГц	50 МГц, 100 МГц, 200 МГц	65 МГц	65 МГц
Фокальные длины	-	-	128	128
Макс. длина A-скана	8192	8192	4096	4096
Поддерживаемые сканы	A-скан	A-сканирование и дифракционно-временной метод (TOFD)	S-скан и L-скан	S-скан и L-скан
Число сканирований	До 2	1 TOFD + 1 обычный UT	1 (до 3 извлеченных A-сканов)	1 (до 3 извлеченных A-сканов)
Число макетов	18	18	35	35
Измерения	Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS	Глубина, длина	Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS	Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS
Размер файла	До 3 Гбайт	До 3 Гбайт	До 3 Гбайт	До 3 Гбайт
Создание отчетов	Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV	Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV	Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV	Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV
Кодер	1 или 2 канала (квадратурный вход)	1 или 2 канала (квадратурный вход)	1 или 2 канала (квадратурный вход)	1 или 2 канала (квадратурный вход)
Языки	10 языков в том числе русский	10 языков в том числе русский	10 языков в том числе русский	10 языков в том числе русский
Срок службы аккумуляторной батареи	7 часов	7 часов	6 часов	6 часов
Вес с батареей	3,5 кг	3,5 кг	3,5 кг	3,5 кг
Размеры	205 мм x 300 мм x 90 мм	205 мм x 300 мм x 90 мм	205 мм x 300 мм x 90 мм	205 мм x 300 мм x 90 мм
Стандарты	EN 12668-1 ГОСТ 55724 ГОСТ 14782	EN 12668-1 ГОСТ 55724 ГОСТ 14782	EN 12668-1 ISO 18563-1 ГОСТ 55724 ГОСТ 14782	EN 12668-1 ISO 18563-1 ГОСТ 55724 ГОСТ 14782
Дополнительная информация	Proceq Flaw Detector 100 руководство по началу работы; Портативные приборы неразрушающего контроля металлов Инструкция по эксплуатации Flaw Detector 100	Proceq Flaw Detector 100 руководство по началу работы; Портативные приборы НК металлов Инструкция по эксплуатации Flaw Detector 100	Proceq Flaw Detector 100 руководство по началу работы; Портативные приборы НК металлов Инструкция по эксплуатации Flaw Detector 100	Proceq Flaw Detector 100 Quick Start Guide Портативные приборы неразрушающего контроля металлов Инструкция по эксплуатации Flaw Detector 100
