Ультразвуковой дефектоскоп CTS-9006

Ультразвуковой дефектоскоп общего назначения CTS-9006 сохранил функционал младшей модели CTS-9005, при этом дополнен авто калибровкой, расширенным диапазоном регулировки усиления (АРУ) и возможностью моделирования схемы контроля под заданные параметры шва. Сочетание функций заморозки и пиковой памяти улучшило поиск слабых сигналов. Генератор импульсов с частотой от 20 до 2000 Гц с шагом 20 Гц дает возможность контроля, как тонких металлических и композитных пластин, так и больших кованых изделий. Сохранены кривые DAC, функции ВРЧ, АРД и возможность работы с ПЭП сдвиговых волн.

Имея защиту корпуса на уровне IP65, дефектоскоп SIUI CTS-9006 устойчивость к воздействию влаги и может работать в полевых условиях при температуре от -10 до 40 °С. Малый вес и габариты дают возможность контроля при монтаже и в ограниченном пространстве (1,2 кг / 152×240×52 мм). Энергии аккумулятора хватает на 7 часов беспрерывной работы. CTS-9006 зарегистрирован в реестре средств измерений РФ. Межповерочный интервал – 1 год.

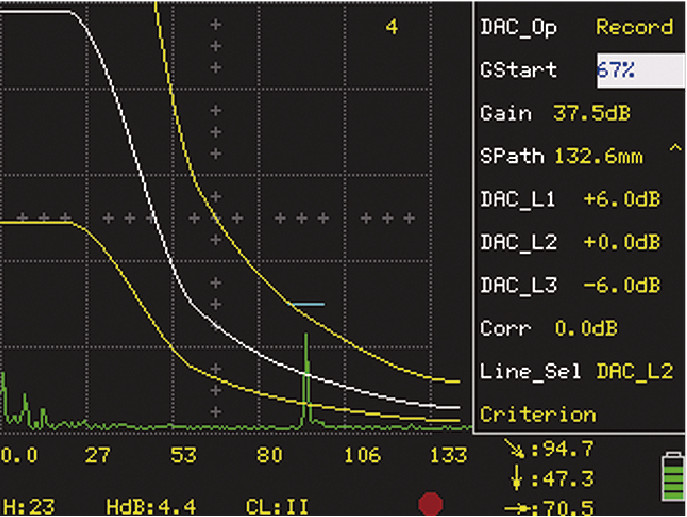

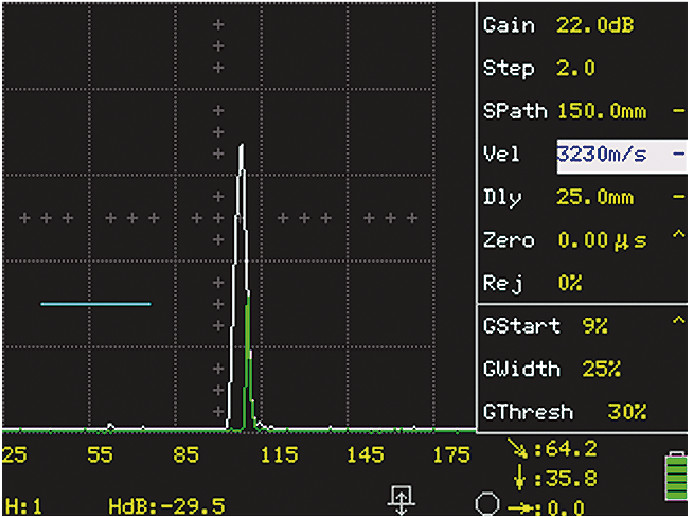

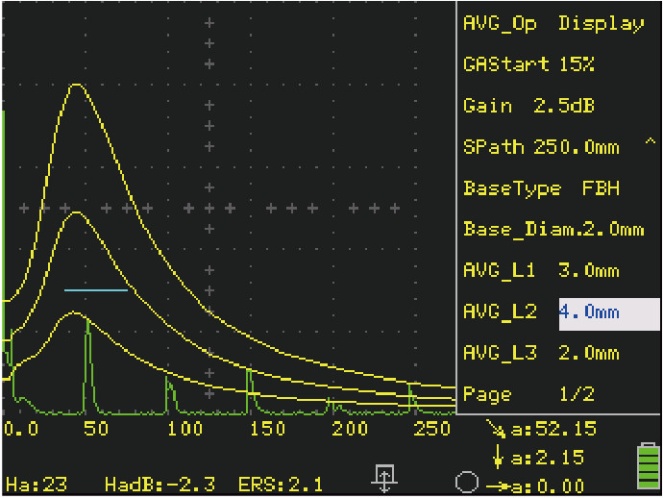

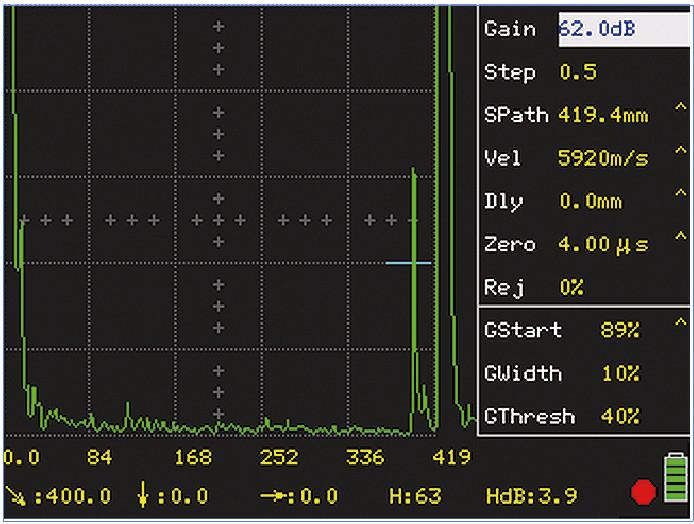

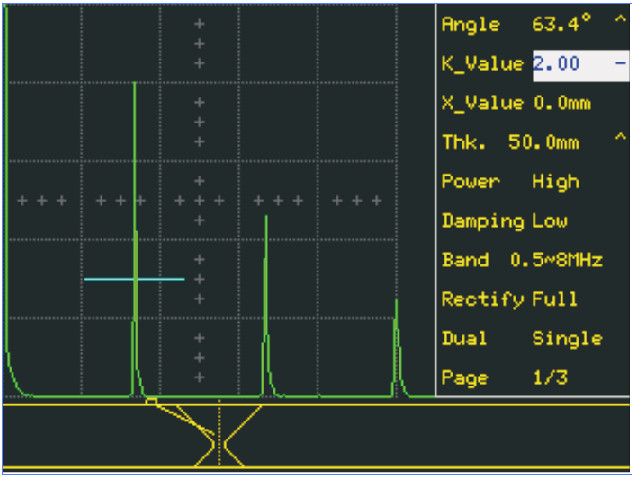

Визуализация профиля сварного соединения SIUI CTS-9006 Контроль поковок дефектоскопом SIUI CTS-9006 Пиковая память дефектоскопа SIUI-9006 DAC кривые SIUI CTS-9006 АРД диаграммы дефектоскопа CTS-9006


Дефектоскоп SIUI CTS-9006 разработан и собран в Китае (подробнее о производителе). Отзывы о данном приборе на российском форуме специалистов НК можно посмотреть здесь. Видео обзор CTS-9006 на YouTube. Срок гарантии производителя – 1 год. Тест на прочность – падение с метровой высоты. Дополнительная информация так же содержится в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Дефектоскоп SIUI CTS-9006 в наличии на нашем складе. Актуальная цена в прайс-листе.

Технические характеристики ультразвукового дефектоскопа SIUI CTS-9006 и аналогичных моделей приведены в следующей таблице

Модель CTS-9005 CTS-9006 CTS-9009 CTS-9009PLUS CTS-2020E CTS-4020E
  CTS-9005 CTS-9006 CTS-9009 CTS-9009PLUS CTS-2020E CTS-4020E
Рабочий диапазон частот 0,5-10 МГц с 2-мя шагами 1-4 / 0,5-10 0,5-10 МГц с 2-мя шагами 1-4 / 0,5-10 0,5-10 МГц с 2-мя шагами 1-4 / 0,5-11 0,5-20 МГц с шагами 1-4, 0,5-10, 2-20 0,5-10 МГц с шагами 1-4 / 0,5-10 0,5-15 МГц с шагами 1-4 / 0,5-15
Погрешность аттенюатора 12 дБ±1 дБ 12 дБ±1 дБ 13 дБ±1 дБ 20 дБ ±1 дБ 20 дБ ±1 дБ 20 дБ ±1 дБ
Динамический диапазон ≥ 30 дБ ≥ 30 дБ ≥ 30 дБ ≥ 32 ≥ 32 ≥ 32
Минимальная толщина контроля ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L)
Диапазон детектирования 5-13 000 мм (продольная волна в стали 5-13 000 мм (продольная волна в стали 5-13 000 мм (продольная волна в стали 5-13 000 (продольная волна в стали) 5-13 000 (продольная волна в стали) 5-13 000 (продольная волна в стали)
Диапазон задержек в призме 0-200 мкс 0-200 мкс 0-200 мкс   0-199,9 мкс 0-199,9 мкс
Скорость ультразвука в материале 400-15 000 м/с 400-15 000 м/с 400-15 000 м/с   1 000-9 999 м/с 1 000-9 999 м/с
Демпфирование низкое / высокое низкое / высокое низкое / высокое низкое / высокое низкое / высокое низкое / высокое
Отсечка 0-80%   0-80% 0-80% 0-80%, линейная 0-80%
Детектирование Позитивное, негативное, полное, фильтр Позитивное, негативное, полное, фильтр Позитивное, негативное, полное, фильтр, радиочастота Позитивное, негативное, полное, фильтр, радиочастота Позитивное, негативное, полное, фильтр, радиочастота Позитивное, негативное, полное, фильтр, радиочастота
Регулировка усиления 0-110 дБ с шагом 0,5 / 2 / 6 / 12 0-110 дБ с шагом 0,5 / 2 / 6 / 12 0-110 дБ с шагом 0,5 / 2 / 6 / 13 Диапазон: от 0 до 110, регулируемый шаг: 0,5 / 2 / 6 / 12 от 0 до 110, с шагом 0,5 / 2 / 6 / 12 от 0 до 110, с шагом 0,5 / 2 / 6 / 12
Подключение к ПК USB-диск USB-диск Порт Ethernet Порты USB, Ethernet + выход VGA USB-порт Два USB-порта + Ethernet + выход VGA
Развертки А-скан А-скан А-скан, В-скан А-скан А-скан, В-скан А-скан, В-скан
Кривые амплитуды-расстояния (DAС) есть есть есть есть есть есть
АРД диаграммы есть есть есть есть есть есть
Регулировка ВРЧ есть есть есть есть есть есть
Коррекция округлой поверхности нет нет есть есть нет нет
Измерение протяженности дефекта нет нет есть есть
Функция толщиномера нет нет есть есть нет нет
Функция заморозки экрана есть есть есть есть есть есть
Функция определения профиля сварного шва нет есть/td> есть есть нет нет
Видео повтор нет нет есть есть нет есть
Память 300 наборов данных 300 наборов данных 300 наборов данных 500 наборов данных 500 наборов данных 1 000 наборов данных
Сигнализация есть есть есть есть есть есть
Автоматическое усиление есть есть есть есть есть есть
Пиковая память есть есть есть есть есть есть
Увеличение изображения есть есть есть есть есть есть
Автоматическая калибровка есть есть есть есть есть есть
Измерение угла ввода ПЭП есть есть есть есть есть есть
Анализ спектра и частоты ПЭП нет нет нет есть нет есть
Зарубежные стандарты AWS AWS D1.1/D1.5, API AWS, D1.1/D1.5 AWS AWS D1.1/D1.5, API AWS, D1.1/D1.5
Дисплей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 640x480 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей
Время работы ≥ 7 часов ≥ 7 часов ≥ 7 часов ≥ 7 часов ≥ 6 часов ≥ 6 часов
Уровень шумов ≤ 10 (1-4 Мгц) ≤ 10 (1-4 Мгц) ≤ 10 (1-4 Мгц) ≤ 10 (1-4 Мгц) ≤ 20 (1-4 Мгц) ≤ 20 (1-4 Мгц)
Питание дефектоскопа 12 В (внешнее электропитание); 7,4 В (аккумулятор) 12 В (внешнее электропитание); 7,4 В (аккумулятор) 12 В (внешнее электропитание); 7,4 В (аккумулятор) 12 В (внешнее электропитание); 7,4 В (аккумулятор) От сети или аккумулятора (7,4 В, 7,2 Ач) От сети или аккумулятора (7,4 В, 7,2 Ач)
Диапазон рабочих температур От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С
Вес 1,15 кг с батареей 1,15 кг с батареей 1,15 кг с батареей 1,25 кг с батареей 1,68 кг без батареи 1,94 кг без батареи
Размер (B x Ш х Д) 152 х 240 х 52 мм 152 х 240 х 52 мм 152 х 240 х 52 мм 152 х 240 х 52 мм 260 x 78 x 180 мм 260 x 95 x 180 мм
Степень защиты от воздействия пыли и влаги IP65 IP65 IP65 IP65 - -
Язык Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков
Срок гарантии 1 год 1 год 1 год 1 год 1 год 1 год

Дополнительные материалы:


Купить ультразвуковые дефектоскопы SIUI CTS-9006 можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Дефектоскопы SIUI CTS-9006 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
