Ультразвуковой твердомер ТКМ-459М
Высокоточный надежный прибор для оперативного измерения твердости металлов, в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), оценки механической прочности.
Твердомер ТКМ-459М реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).
Ультразвуковой твердомер ТКМ-459 (модификации ТКМ-459С, ТКМ-459М) прошел метрологическую аттестацию:
- Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реестре № 48907-12)

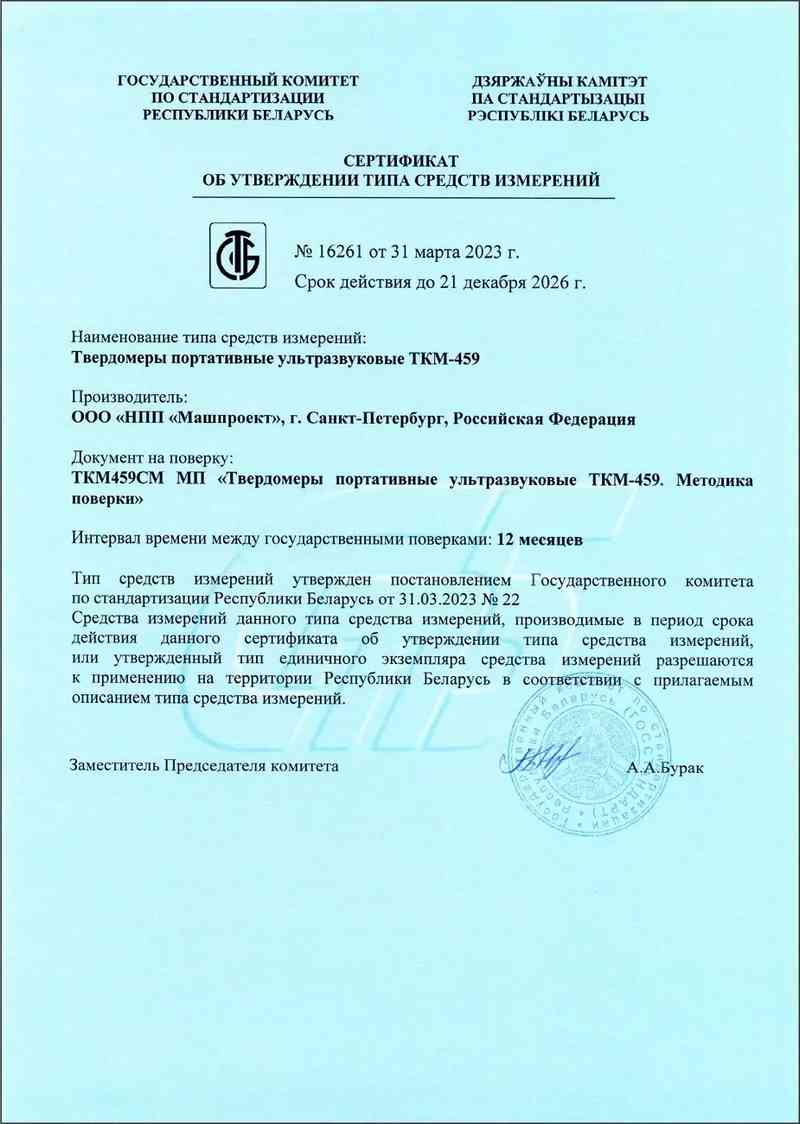

- Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реестре № РБ 03 03 3798 12)

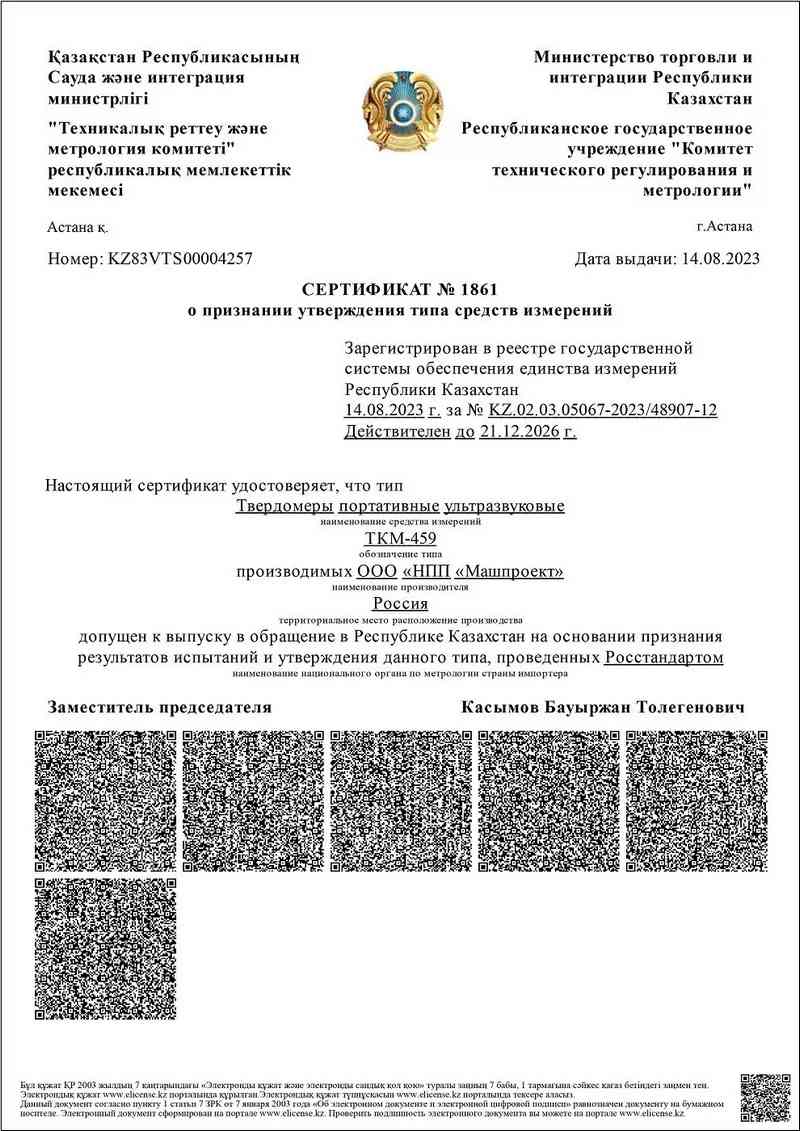

- Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реестре № KZ.02.03.05067-201348907-12)
Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды. В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу "включай и измеряй". Твердомер предназначен для применения в полевых, производственных и лабораторных условиях. В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс).
Преимущества твердомера в эксплуатации
- Малое влияние толщины и массы изделия на результаты измерения.
- Отсутствие заметного глазом отпечатка на "зеркальных" поверхностях.
- Обеспечения контроля тонкостенных изделий и изделий сложного профиля.
- Сверхмалая минимальная площадь зоны контроля. Отсутствие влияния пространственного положения датчика на результат измерения.
- малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера.
- малая чувствительность к кривизне поверхности изделия.
- Оснащение дополнительными сменными датчиками, различной конструкции и нагрузки, позиционирующими насадками, штативом.
- Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости.
- Оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение").
- Создание пользователем дополнительных собственных шкал.
- Гибкая организация памяти для записи результатов измерений.
- Графический ЖК-диспелей.
- Интуитивно понятный русский и английский интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".
Работа с твердомером может производиться в трех режимах:
- Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
- Измерения с использованием дополнительных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
- Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.
Технические характеристики твердомеров серии ТКМ-459 приведены в следующей таблице:
| Параметр | Значение | |
| ТКМ-459М | ||
| Диапазон измерений (стандартное исполнение) | ||
| по Роквеллу: | 20 - 70 HRC | |
| по Бринеллю: | 90- 460 HB | |
| по Виккерсу: | 230 - 940 HV | |
| Погрешность измерений | ||
| по Роквеллу: | 2 HRC | |
| по Бринеллю: | ||
| в диапазоне 90 - 180 HB | 10 HB | |
| в диапазоне 180 - 250 HB | 15 HB | |
| в диапазоне 180 - 250 HB | 20 HB | |
| по Виккерсу: | ||
| в диапазоне 240 - 500 HV | 15 HV | |
| в диапазоне 500 - 800 HV | 20 HV | |
| в диапазоне 800 - 940 HV | 20 HV | |
| Диаметр площадки для установки датчика: | ||
| на плоскости | 1 мм | |
| в пазу (глухом отверстии) | 5 мм | |
| исло замеров для вычисления среднего значения: | 9 | |
| Емкость памяти результатов измерений: | 4 кБайт | |
| Число дополнительных индивидуальных калибровок (режим "обучение"): | по 5 для каждой шкалы прибор | |
| Число шкал программируемых пользователем: | 3 | |
| Подсветка дисплея: | настраиваемая пользователем | |
| Время автоматического выключения прибора: | настраиваемая пользователем | |
| Размеры электронного блока твердомера: | 150 х 80 х 30 | |
| Питание: | аккумуляторное (возможно использование батареек) | |
| Масса твердомера: | 0,4 кг | |
| Диапазон рабочих температур: | от -10 до +40 °С | |
| Гарантийный срок обслуживания: | 24 месяца | |
Требования к контролируемому изделию
| Характеристика | Значение |
| Изделия массой более 1 килограмма, толщиной более 2 мм. | не требуют дополнительных мероприятий |
| Изделия массой менее 1 килограмма | необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ") |
| Изделия толщиной менее 2 мм. | необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ") |
| Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) | 1,6 Ra |
Комплектность поставки
- Электронный блок твердомера
- Датчик типа "Ш" (штатный датчик, нагрузка - 50Н)
- Аккумулятор (комплект, заранее установлен в прибор)
- Зарядное устройство
- Руководство по эксплуатации (совмещено с паспортом)
- Свидетельство о поверке (или отметка в паспорте)
- Кабель USB для подключения к ПК.
- Программное обеспечение для ПК
- Чехол для закрепления твердомера на груди оператора.
- Манжета для закрепления твердомера на руке оператора.
- Сумка для переноски и хранения
Дополнительные принадлежности
| Характеристика | Значение |
| Датчик тип "А" (нагрузка 50Н) | Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля. |
| Датчик тип "Н" (нагрузка 10Н) | Датчик с уменьшеной нагрузкой - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий. |
| Датчик тип "С" (нагрузка 100Н) | Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью. |
| Датчик тип "К" (высота 70мм) | Датчик с уменьшеными габаритами, для контроля внутри труб, труднодоступных местах. |
| Специализированная насадка к датчику | Для облегчения позиционирования датчика на сложных поверхностях. |
| Штатив для датчика твердомера | Для облегчения контроля малогабаритных изделий. |
| Эталонные меры твердости (по ГОСТ 9031-75) | Для контроля работоспособности и периодической поверки твердомеров. |
| Аккумуляторная шлифовальная машинка | Для подготовки зоны контроля на поверхности изделий |
