Эталоны чувствительности проволочные

Проволочные эталоны применяются для оценки чувствительности радиографического контроля. В соответствии с требованиями ГОСТ 7512-82 проволочные эталоны следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае если это не возможно по техническим или экономическим причинам, эталоны чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект. Также допускается использовать эталоны с меньшим радиографическим поглощением. Например, при рентгеновском контроле изделий из меди, можно воспользоваться стальным эталоном. В данном случае контроль будет выполняться по более высоким требованиям, чем это необходимо. Первичная калибровка эталонов регламентирована методикой Р 08-03-2000.

Продукция собственного производства. Цена комплекта стальных эталонов № 11,12 – 750 р., № 13,14 – 1100 р.

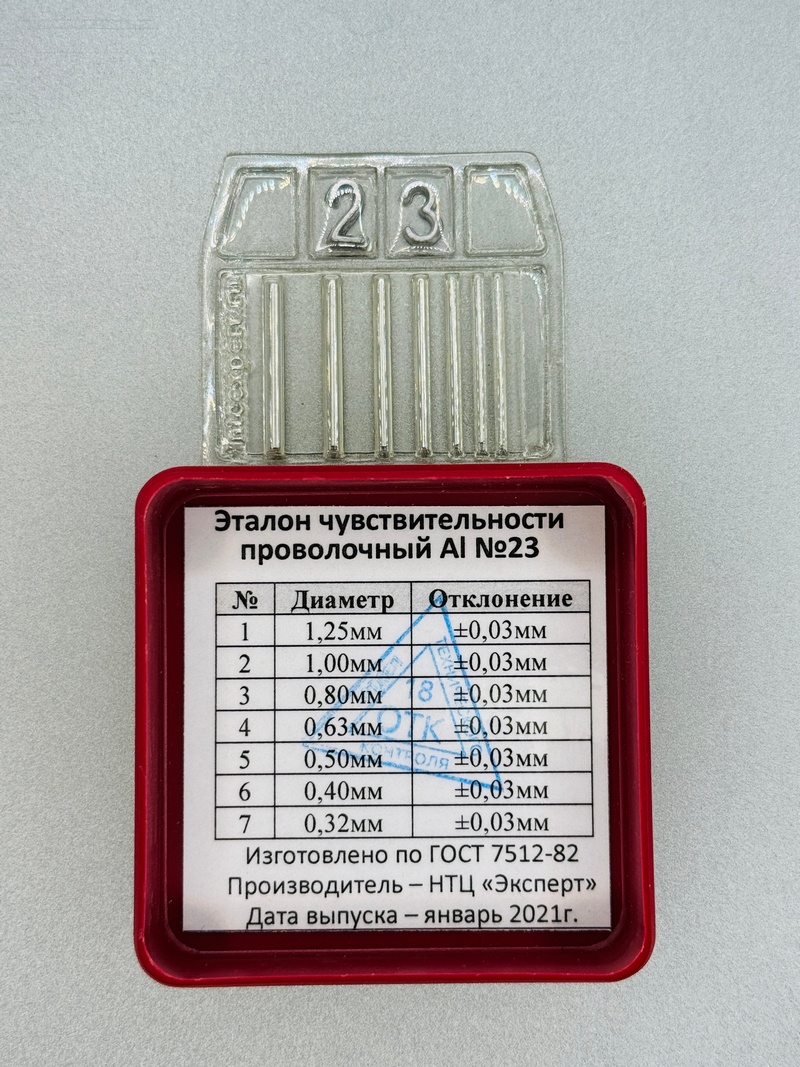

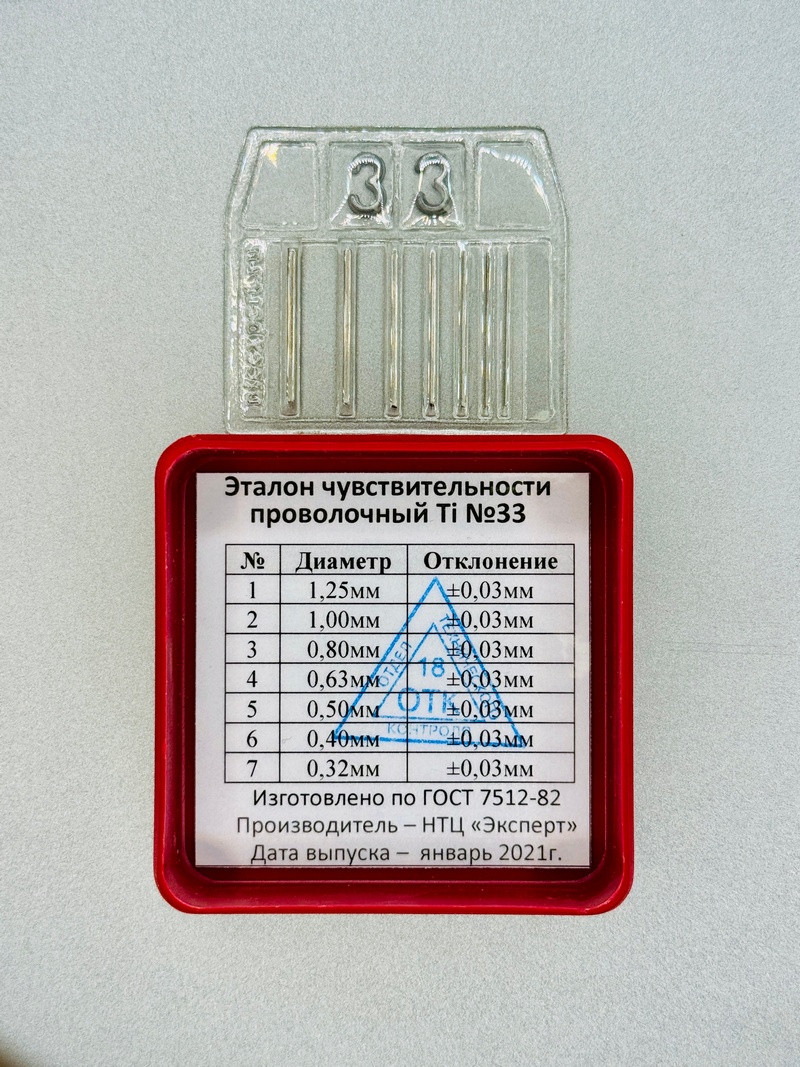

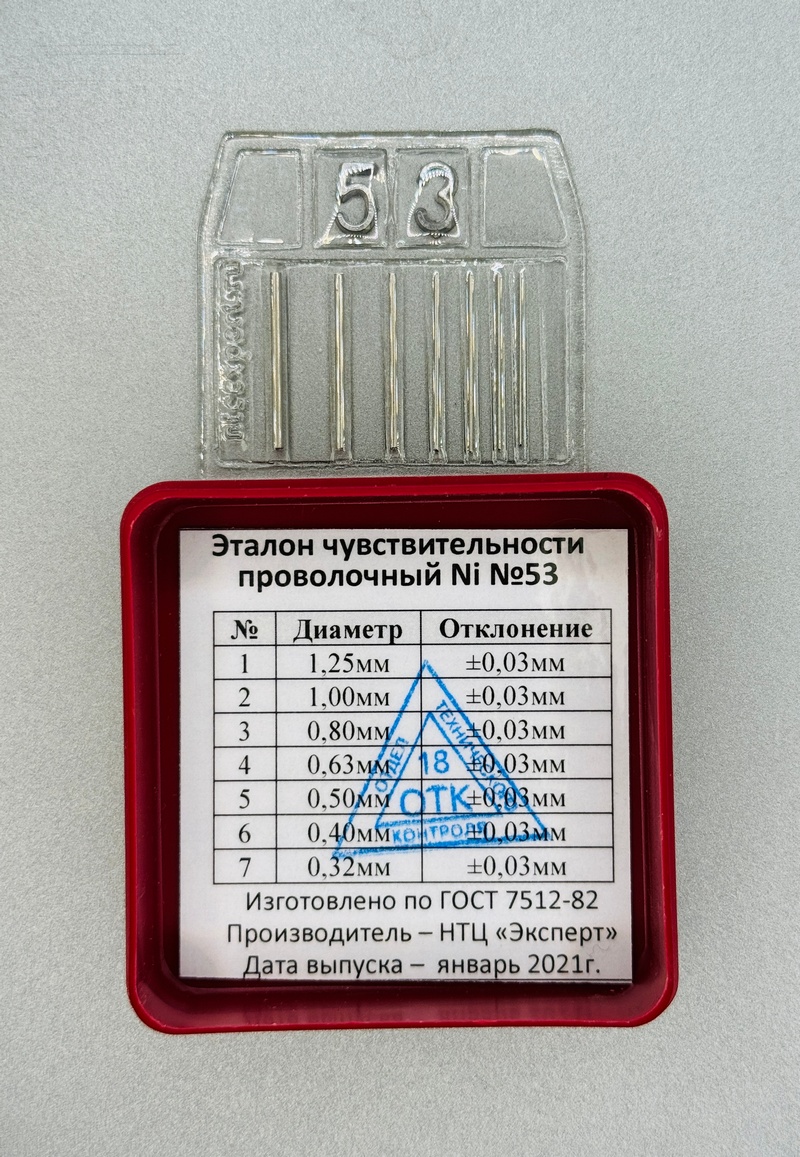

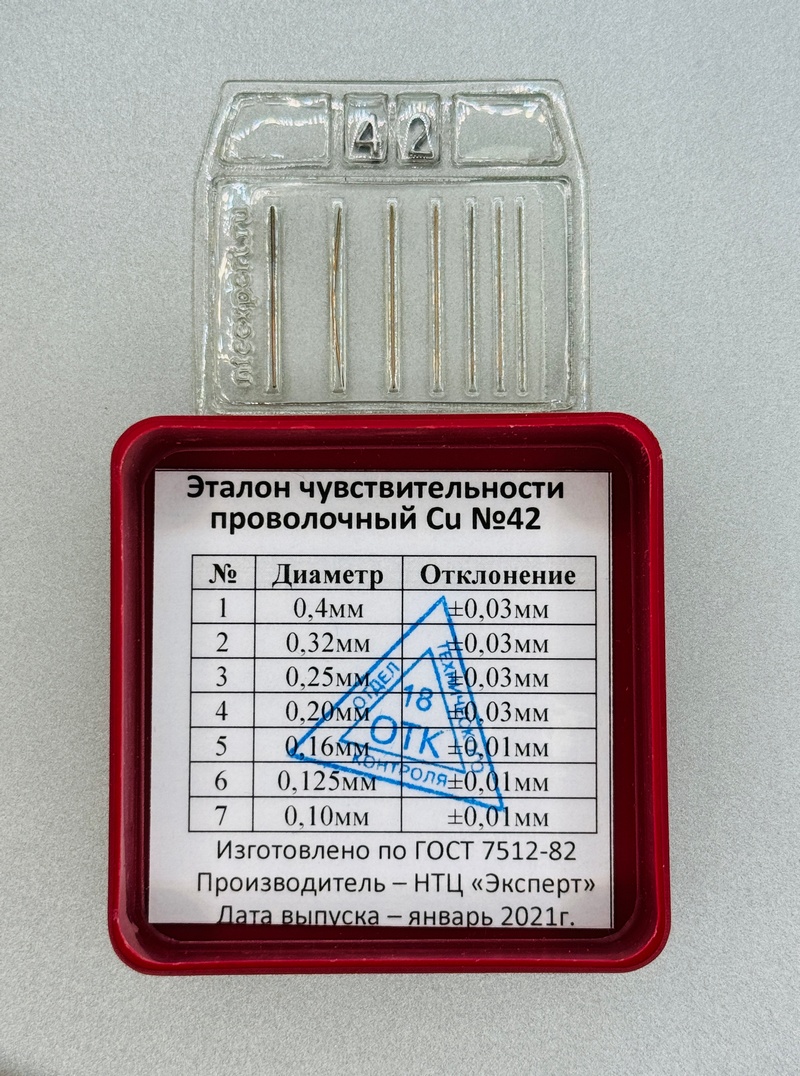

Стандартные материалы проволочных эталонов чувствительности - сталь, медь, алюминий, титан, никель. Эталоны имеют двухзначную маркировку, где первая цифра обозначает материал, а вторая размер. Так стальные эталоны, в зависимости от размера имеют маркировку - 11,12,13,14; алюминиевые - 21,22,23,24; титановые - 31,32,33,34; медные - 41,42,43,44; никелевые – 51,52,53,54; нержавейка – 61,62,63,64. Стальные эталоны продаются комплектами по 10 шт., эталоны из цветных металлов поштучно.

Каждый эталон состоит из семи параллельных проволок различного диаметра, длиною 20 мм. Предельные отклонения диаметра проволок от установленной стандартом величины составляют: при толщине до 0,2 мм ± 0,01 мм; от 0,2 до 1,6 мм ±0,03 мм; от 1,6 до 4,0 мм ±0,04 мм. Проволочные эталоны поверке не подлежат, но должны изыматься из обращения при любом повреждении пластикового чехла или обнаружения следов коррозии проволок. Фотографии эталонов и диаметр проволок приведены в следующей таблице.

Фото эталона № эталона d1 d2 d3 d4 d5 d6 d7 h
Эталоны чувствительности №11 1 0,2 0,16 0,125 0,10 0,08 0,063 0,05 1,2
Эталоны чувствительности №12 2 0,4 0,32 0,25 0,20 0,16 0,125 0,10 1,4
Эталоны чувствительности №13 3 1,25 1,00 0,80 0,63 0,50 0,40 0,32 2,2
Эталоны чувствительности №14 4 4,0 3,20 2,50 2,00 1,60 1,25 1,00 5,0



Проволочные эталоны чувствительности по EN 462-1

Проволочный эталон чувствительности по EN 462-1

Эталоны выполненные по европейскому стандарту EN 462-1 отличаются от Российских аналогов длиной и диаметром некоторых проволок. Материал, конструкция и условия применения европейских эталонов аналогичны требованиям ГОСТ 7512-82. Предельные отклонения диаметра проволок от установленной стандартом величины составляют: при толщине до 0,125мм ± 0,005мм; от 0,16 до 0,5мм ± 0,01мм; от 0,63 до 1,6мм ± 0,02мм; от 0,2 до 3,2мм ± 0,03мм.


Продукция собственного производства. Цена 1 стального эталона – 900р.

Полное обозначение проволочного эталона должно содержать номер стандарта, номер самой толстой проволоки, материал проволоки и её длину. Пример обозначения: EN 462-W10 FE-25. Обозначение может быть сокращено до номера самой толстой проволоки и ее материала, например: W10 FE. Характеристики эталонов в соответствии с DIN-EN 462-1 приведены в таблице.

Материал эталонов Обозначение Длинна эталона, мм № эталона-аналога по ГОСТ 7512-75 Диаметры проволок, мм
Fe - сталь EN 462-W1 Fe 50 14 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2
EN 462-W6 Fe 25 или 50 13 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN 462-W10 Fe 25 или 50 12 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Fe 25 или 50 11 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Al - алюминий EN 462-W1 Al 50 24 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2
EN 462-W6 Al 25 или 50 23 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN 462-W10 Al 25 или 50 22 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Al 25 или 50 21 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Cu - медь EN 462-W1 Cu 50 44 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2
EN 462-W6 Cu 25 или 50 43 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN 462-W10 Cu 25 или 50 42 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Cu 25 или 50 41 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Ti - титан EN-462-W6 Ti 50 33 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN-462-W10 Ti 25 или 50 32 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Ti 25 или 50 31 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Ni - никель EN-462-W6 Ni 50 53 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN-462-W10 Ni 25 или 50 52 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Ni 25 или 50 51 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2

Выбор эталона регламентирован в п.5 ЕN462. Согласно данному пункту, номер индикатора зависит не только от толщины просвечиваемого материала и класса контроля, но и от схемы просвечивания. Индикатор устанавливают на поверхности контролируемого изделия со стороны источника излучений так, чтобы зарегистрировать его изображение на снимке. В случае, когда участок со стороны источника излучений является недоступным, допускается установка эталоана со стороны плёнки, вместе со свинцовым обозначением «F», что отмечается в протоколе контроля. В случае, когда используется ступенчатый эталон с отверстиями, он устанавливается вдоль шва самой тонкой ступенью в сторону границы радиографического снимка. При использовании проволочного эталона, проволоки располагают на контролируемом сварном шве. При радиографическом контроле изделий с цилиндрической или сферической симметрией при панорамной схеме просвечивания используют, по крайней мере, 4 эталона расположенные на равных расстояниях, но не более 1 метра между ними. При контроле угловых сварных соединений выбор и расположение эталонов устанавливается по соглашению между конструктором и исполнителем контроля.




Проволочные эталоны чувствительности по ASTM E-747

Проволочные эталоны чувствительности по ASTM E-747

Проволочные эталоны чувствительности выполненные по американскому стандарту ASTM E-747 применяются для тех же целей что и их российские и европейские аналоги. Каждый эталон состоит из 6 проволок разного диаметра закрепленных в прозрачном пластике. Материалы эталонов имеют цифровые маркировки в соответствии с их коэффициентом радиографического поглощения от меньшего к большему: алюминий - 02, титан - 01, углеродистая сталь и нержавейка – 1, сплавы на основе меди – 2, сплавы на основе никеля – 3, никель-медные сплавы – 4, бронзовые сплавы – 5. Для контроля по стандарту ASTM может применяться промышленная рентгеновская пленка Fuji, имеющая соответствующее заключение.

Полная маркировка эталонов имеет вид – ASTM 1А6 где первая цифра – материал эталона, буква A – размер, цифра 6 - порядковый номер самой толстой проволоки. Предельные отклонения диаметра проволок от установленной величины составляют: 0 <d<0.125 ± 0.0025; 0.125 <d<0.25 ± 0.005; 0.25 <d<0.5 ± 0.01; 0.50 <d<1.6 ± 0.02; 1.6 <d<4 ± 0.03; 4 <d<8 ± 0.05. Характеристики проволочных индикаторов по ASME/ASTM E-747 приведены в таблице.

Материал эталонов Обозначение № эталона-аналога по ГОСТ 7512-75 Диаметры проволок, мм
Сталь ASTM 1А6 11,12 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 1B11 12,13 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 1C16 13,14 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
ASTM 1D21 - 2,2; 3,2; 4,06; 5,1; 6,4; 8
Алюминий ASTM 02А6 21,22 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 02B11 22,23 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 02C16 23,24 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
ASTM 02D21 - 2,2; 3,2; 4,06; 5,1; 6,4; 8
Медь ASTM 4А6 41,42 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 4B11 42,43 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 4C16 43,44 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
Титан ASTM 01А6 31,32 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 01B11 32,33 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 01C16 33,34 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
Никель ASTM 3А6 51,52 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 3B11 52,53 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 3C16 53,54 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
ASTM 3D21 - 2,2; 3,2; 4,06; 5,1; 6,4; 8

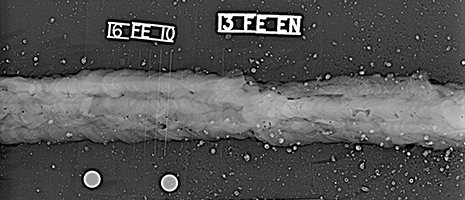

проволочные эталоны чувствительности на рентгеновском снимке проволочные эталоны – wire IQI проволочные индикаторы качества снимков эталоны проволочные для радиографии

Купить проволочные эталоны чувствительности можно по цене указанной в прайс-листе. Смотрите также разделы – Канавочные эталоны чувствительности, Принадлежности для радиографии, Рентгеновская пленка.



Эталоны чувствительности проволочные можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
