Электроискровой дефектоскоп Elcometer 266

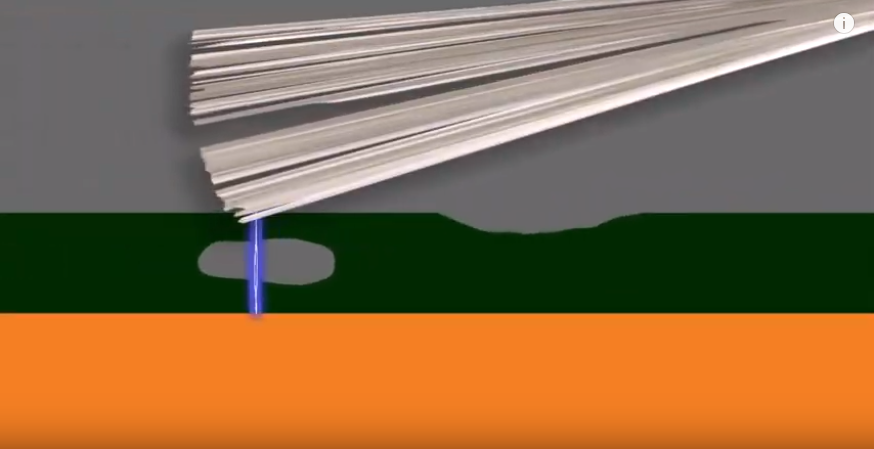

Электроискровой дефектоскоп Elcometer 266, предназначен для выявления дефектов в непроводящих покрытиях, нанесенных на электропроводящие основания. Данная модель оптимальна для контроля покрытий трубопроводов, резервуаров, мостов и других объектов где качество изоляции сильно влияет на сохранение эксплуатационных характеристик. Дефектоскоп Elcometer 266 работает в диапазоне толщин от 0,2 до 7,5 мм. Основные типы выявляемых дефектов - трещины, утонения, воздушные поры, отслоения, частицы песка и другие нарушения сплошности. Контроль также возможен для покрытий на частично проводящих основаниях, например, на бетоне при его достаточной влажности.
Электроискровой дефектоскоп Elcometer 266 имеет три модификации с разным диапазоном и шагом настойки напряжения. Модификация подбирается исходя из толщины покрытия. Сила тока может регулироваться вручную или настраиваться прибором автоматически в зависимости от толщины. Выявленные дефекты обозначаются световой и звуковой индикацией. Батарея дефектоскопа обеспечивает работу прибора от 8 до 40 часов в зависимости от рабочего напряжения.
Отличие Elcometer 266 от аналога Elcometer 236 является генерация напряжения непосредственно в ручке прибора. Данная схема более удобна в работе и соответствует требованиям по безопасности электрического оборудования EN 61010. В дополнение к стандартному щеточному датчику возможна поставка специальных датчиков для внутренней и внешней поверхности труб, С-образных, пружинных и резиновых для поверхностей чувствительным к царапинам.
Электроискровой дефектоскоп Elcometer 266 соответствует требованиям международного стандарта ISO 29601 «Краски и лаки. Антикоррозионная защита с помощью защитных лакокрасочных систем. Оценка пористости сухого покрытия». В России Электроискровой метод контроля сплошности покрытий регламентирован ГОСТ 34395-2018. Прибор также соответствует ряду нормативов международной ассоциации инженеров-коррозионистов NACE. Калибровочный сертификат производителя поставляется по заявке. Производство Elcometer – Великобритания. Срок гарантии – 1 год.
Наша аттестованная лаборатория оказывает услуги по контролю покрытий электроискровым методом. Работы проводятся дефектоскопистами, аттестованными на II и III уровни по электрическому методу согласно СДАНК-02-2020.Проведение работ возможно в московском регионе и за его пределами. По результатам контроля выдается заключение о качестве контролируемого объекта (пример отчета).
Технические характеристики электроискрового дефектоскопа Elcometer 266 приведены в таблице
| Технические характеристики | Электроискровой дефектоскоп Elcometer 266 |
| Точность установки выходного напряжения: | ±5% или ±50В в диапазоне ниже 1000 В |
| Диапазон температур эксплуатации: | от 0°C до 50°C |

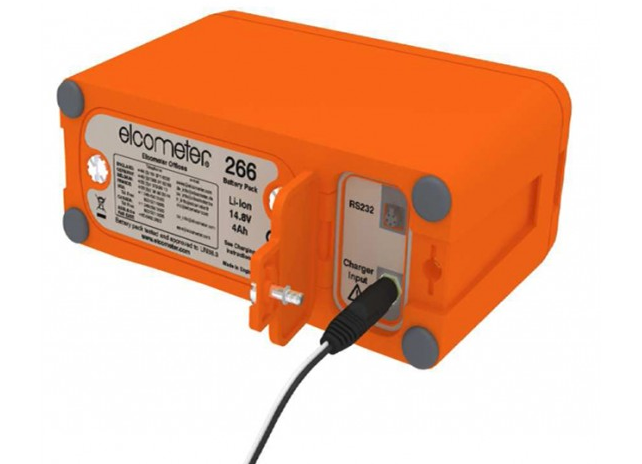

| Электропитание: | перезаряжаемая литий-ионная аккумуляторная батарея, полная зарядка в течение 4 часов |
| Измеренная точность силы электрического тока | ±5% от полной шкалы; выходной ток: максимум 0 – 100 мкА |
| Срок работы от батареи – подсветка выключена (включена) | DC5: 40 (20) часов DC15: 20 (15) часов DC30: 10 (8) часов |
| Размеры корпуса прибора: | Водонепроницаемый корпус из ABS пластика: 520 x 370 x 125 мм |
| Вес: | Базовый блок (с аккумуляторной батареей): 1,2 кг Рукоятка: 0,6 кг |
Таблица выбора модификации Elcometer 266
| Описание | Диапазон входного напряжения | Максимальная толщина тестируемого покрытия |
| Рукоятка для Elcometer 266 – 5кВ | 0,5 кВ – 5 кВ | 1,25 мм |
| Рукоятка для Elcometer 266 – 15кВ | 0,5 кВ – 15 кВ | 3,75 мм |
| Рукоятка для Elcometer 266 – 30кВ | 0,5 кВ – 30 кВ | 7,5 мм |
Выбор напряжения электроискровых дефектоскопов по нормативу NACE RP 0188-88
| mm | Kilovolts (kV) |
| 0.20 to 0.28 | 1.5 |
| 0.30 to 0.38 | 2.0 |
| 0.40 to 0.50 | 2.5 |
| 0.53 to 1.00 | 3.0 |
| 1.01 to 1.39 | 4.0 |
| 1.42 to 2.00 | 6.0 |
| 2.06 to 3.18 | 10.0 |
| 3.20 to 3.43 | 15.0 |

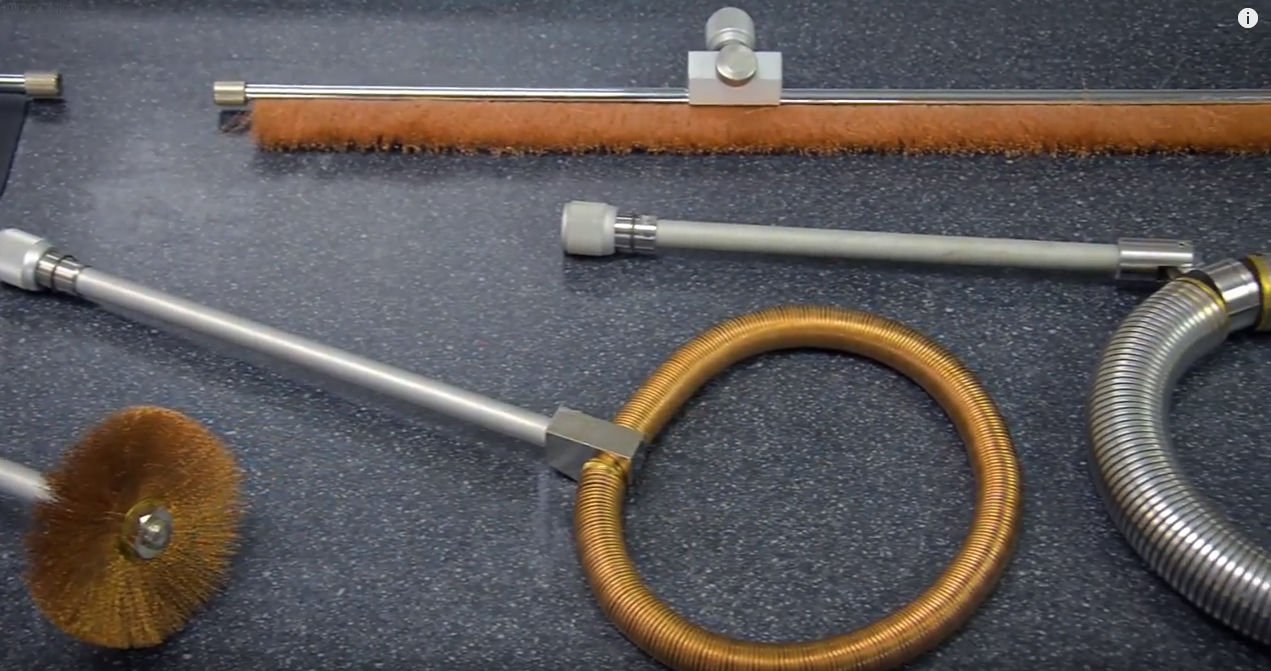

Дополнительные принадлежности электроискровых дефектоскопов Elcometer
| Описание | Совместимость | Фото | ||||||||
| Elcometer 236 | Elcometer 266 | Elcometer 280 | ||||||||
| Удлинители датчиков |  |
|||||||||
| Удлинитель датчика 250 мм | ο | • | • | |||||||
| Удлинитель датчика 5000 мм | ο | • | • | |||||||
| Удлинитель датчика 1000 мм | ο | • | • | |||||||

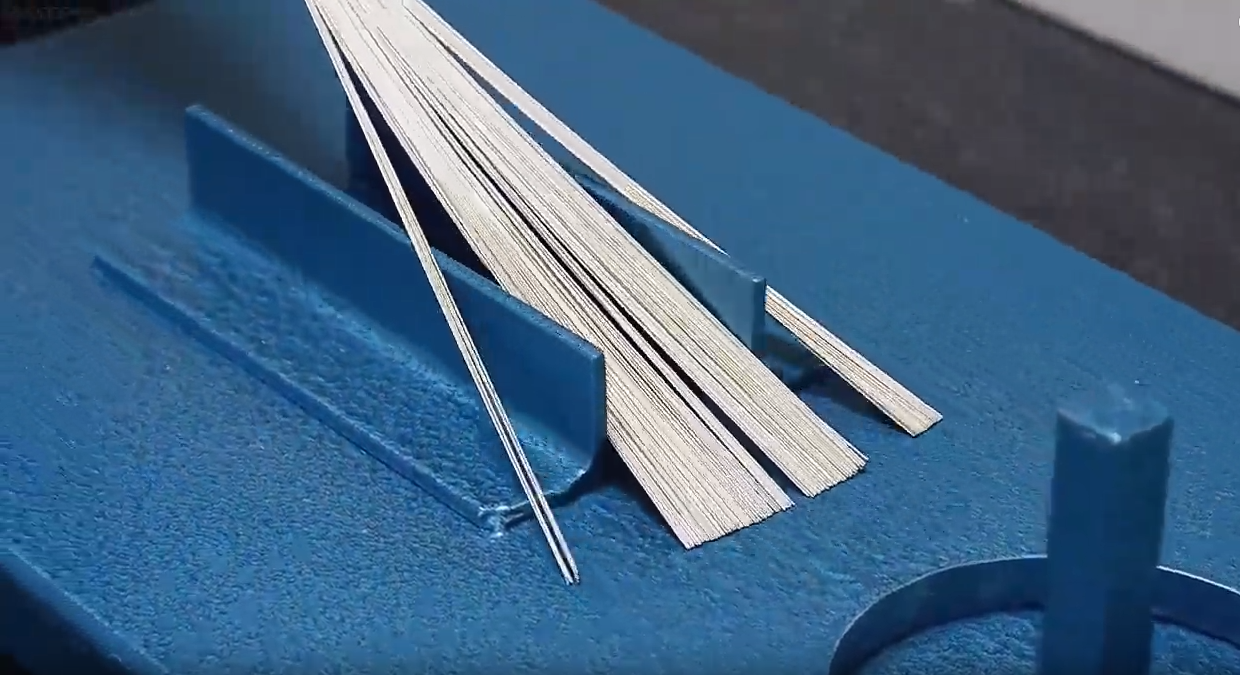

| Щеточные датчики |  |
|||||||||
| Щеточный датчик | ο | • | • | |||||||
| Щеточный датчик из фосфорной бронзы | ο | • | ||||||||
| Прямоугольные щеточные датчики из фосфорной бронзы |  |
|||||||||
| Угловой датчик из фосфорной бронзы, ширина: | ||||||||||
| - 250 мм | ο | • | • | |||||||
| - 500 мм | ο | • | • | |||||||
| - 1000 мм | ο | • | • | |||||||
| Запасной электрод из фосфорной бронзы для датчика из фосфорной бронзы, ширина: | ||||||||||
| - 250 мм | • | • | • | |||||||
| - 500 мм | • | • | • | |||||||
| - 1000 мм | • | • | • | |||||||
| Прямоугольные щеточные датчики из электропроводящей резины |  |
|||||||||
| Угловой датчик из электропроводящей резины, ширина: | ||||||||||
| - 250 мм | ο | • | • | |||||||
| - 500 мм | ο | • | • | |||||||
| - 1000 мм | ο | • | • | |||||||
| - 1400 мм | ο | • | • | |||||||
| Запасной резиновый электрод для датчика из электропроводящей резины, ширина: | ||||||||||
| - 250 мм | • | • | • | |||||||
| - 500 мм | • | • | • | |||||||
| - 1000 мм | • | • | • | |||||||
| - 1400 мм | • | • | • | |||||||
| Щеточные датчики типа «С» (держатель поставляется отдельно) |  |
|||||||||
| Держатель для щеточного датчика типа «С» | ο | • | • | |||||||
| Поддерживающая рукоятка для датчика типа «С» | ο | • | • | |||||||
| Поставляются щеточные датчики типа «С» для труб с внешним диаметром: |  |
|||||||||
| 150 – 250 мм | 550 – 650 мм | 850 – 950 мм | ||||||||
| 250 – 350 мм | 650 – 750 мм | 950 – 1050 мм | ||||||||
| 350 – 450 мм | 650 – 750 мм | 1050 – 1150 мм | ||||||||
| 450 – 550 мм | 750 – 850 мм | |||||||||
| Пружины для контроля с внешней стороны труб (пружины из фосфорной бронзы и нержавеющей стали, держатели заказывается отдельно). Выбор пружины определяется исходя из диаметра контролируемой трубы. Две пружины могут складываться вместе, образуя пружину увеличенного диаметра. Пружины из фосфорной бронзы диаметром 19 мм примерно в три раза легче, чем пружины из нержавеющей стали диаметром 34 мм. |  |
|||||||||
| Держатели для пружин (поставляются отдельно от пружин) | ||||||||||
| Держатель для пружины из фосфорной бронзы | ο | • | • | |||||||
| Держатель для пружины из нержавеющей стали | ο | • | • | |||||||
| Доступны пружины из фосфорной бронзы и нержавеющей стали для труб с внешним диаметром: | ||||||||||
| 48 – 54 мм | 136 – 141 мм | 350 – 375 мм | 860 – 910 мм | |||||||
| 54 – 60 мм | 141 – 155 мм | 375 – 400 мм | 910 – 960 мм | |||||||
| 60 – 66 мм | 155 – 168 мм | 400 – 435 мм | 960 – 1010 мм | |||||||
| 66 – 73 мм | 168 – 180 мм | 435 – 450 мм | 1010 – 1060 мм | |||||||
| 73 – 80 мм | 180 – 193 мм | 450 – 500 мм | 1060 – 1110 мм | |||||||
| 80 – 88 мм | 193 – 213 мм | 500 – 550 мм | 1100 – 1160 мм | |||||||
| 88 – 95 мм | 213 – 219 мм | 550 – 600 мм | 1160 – 1210 мм | |||||||
| 95 – 100 мм | 219 – 240 мм | 600 – 650 мм | 1210 – 1270 мм | |||||||
| 100 – 108 мм | 240 – 264 мм | 650 – 700 мм | 1270 – 1320 мм | |||||||
| 108 – 114 мм | 264 – 290 мм | 700 – 750 мм | 1320 – 1370 мм | |||||||
| 114 – 125 мм | 290 – 320 мм | 750 – 810 мм | 1370 – 1425 мм | |||||||
| 125 – 136 мм | 320 – 350 мм | 810 – 760 мм | ||||||||
| Щетки для контроля в внутренние стороны труб |  |
|||||||||
| Доступны следующие диаметры щеток для контроля с внутренней стороны труб: | ||||||||||
| 38 мм | 89 мм | 152 мм | 356 мм | |||||||
| 51 мм | 102 мм | 203 мм | 406 мм | |||||||
| 64 мм | 114 мм | 254 мм | 508 мм | |||||||
| 76 мм | 127 мм | 305 мм | 610 мм | |||||||
| Запасные электроды для щеток для контроля с внутренней стороны труб могут поставляться отдельно. | ||||||||||
Комплект поставки:
- электроискровой дефектоскоп Elcometer 266,
- литиевая аккумуляторная батарея,
- витой соединительный кабель для рукоятки с высоковольтным преобразователем,
- кабель заземления 10 м,
- зарядное устройство для батареи с тремя кабелями питания (UK, Евро и США),
- щеточный датчик,
- плечевой ремень,
- прочный пластиковый чемодан для переноски,
- инструкция по эксплуатации.
Дополнительные принадлежности:
- рукоятка для второй руки,
- запасной график заземления (4 м, 10 м).
