Детектор микроотверстий Elcometer 270

Детектор микроотверстий Elcometer 270

Детектор микроотверстий (электролитический дефектоскоп) Elcometer 270 применяется для выявления пор и микроотверстий диэлектрических покрытий толщиной до 0,5 мм на металлических основаниях. Прибор работает по методу влажной губки (низковольтный метод микроотверстий). Суть метода заключается в проникновении капилляров воды через покрытие к металлическому основанию. Возникающее в результате замыкание регистрируется детектором указывая на место нарушения изоляции. В практике НК данный метод часто применяется при контроле лакокрасочных покрытий и изоляции нефтяных трубопроводов и резервуаров, защищенных эпоксидными или полиуретановыми покрытиями. Благодаря низкому напряжению от 9 до 90 В, Elcometer 270 так же применим для контроля тонких покрытий, когда важно не нарушить их целостность высоковольтным напряжением.

В процессе контроля используется простая водопроводная вода. Губка смачивается до влажности, когда вода может проникать в поры, но не растекается по поверхности. В местах несплошности покрытия прибор мгновенно выдает светозвуковую тревогу. Для более точной локализации места дефекта необходимо повторить контроль использую только угол губки. Для соблюдения мер безопасности корпус прибора и исследуемый объект необходимо заземлять как показано в видео. Помимо ограничения по толщине (до 500 мкм) основными недостатками метода являются низкая скорость контроля (губку надо постоянно смачивать) и нечувствительность к несквозным дефектам. Для контроля покрытий толщиной более 500 мкм, содержащих несквозные дефекты возможно применение высоковольтных электроискровых дефектоскопов.

Из эксплуатационных особенностей Elcometer 270 стоит выделить автокалибровку уровня напряжения, индикатор заряда батареи и возможность подключения дополнительных датчиков. Для повышения проникающей способности воды можно использовать специальный реагент, поставляемый по заявке. В российских нормативах метод мокрой губки упоминается в РД 413160-02-01297858-03. Из международных документов основными являются ASTM D 5162: 2015, ISO 8289:2000, ISO 14654: 1999. Производство Elcometer – Великобритания. Срок гарантии – 1 год. Сертификат о калибровке производителя поставляется по заявке.

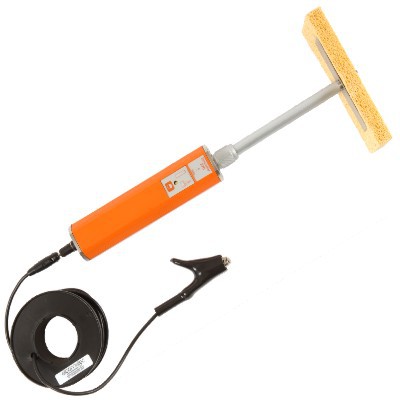

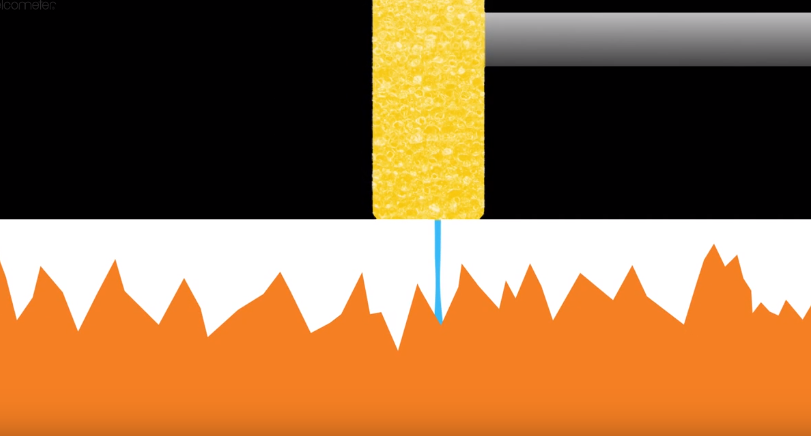

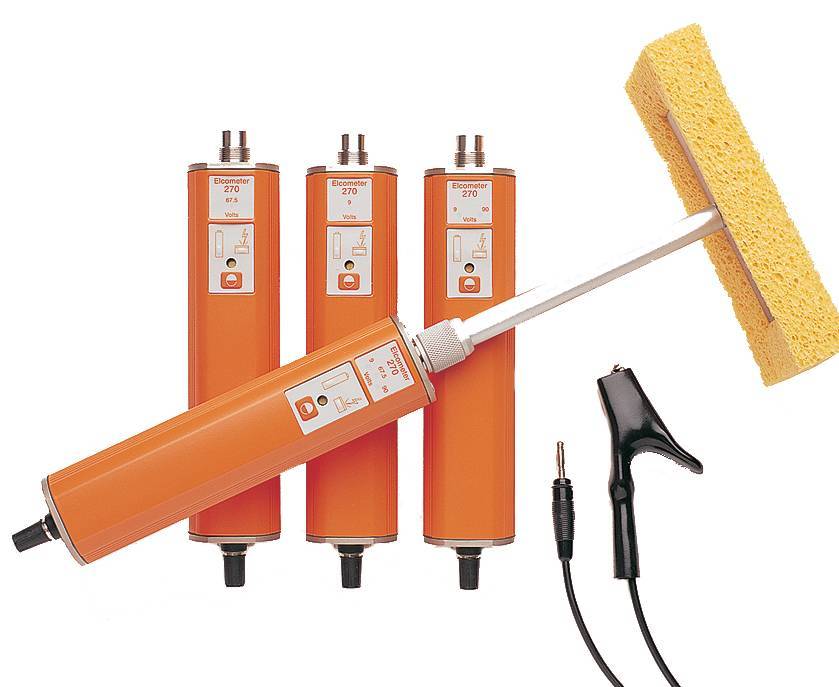

Принцип работы электролитического дефектоскопа Электроискровой дефектоскоп Elcometer 270 внешний вид Электроискровой дефектоскоп Elcometer 270 в сборе


Технические характеристики детектора микроотверстий Elcometer 270 приведены в таблице

Технические характеристики Elcometer 270/3 Elcometer 270/4
Напряжение детектора: 9В и 90В 9В, 67,5В и 90В
Максимальный диапазон тестирования: 500 мкм
Чувствительность детактора: 9 В: 90 кОм ±5%
90 В: 400 кОм ±5%
9В: 90 кОм ±5%
67.5В: 125 кОм ±5%
90В: 400 кОм ±5%
Срок службы батарей (непрерывное использование): 9 В: до 200 часов
90 В: до 80 часов
9В: до 200 часов
67,5 В: до 200 часов
90 В: до 80 часов
Тип батареи: щелочные батареи типа АА
Точность установки напряжения: ±5%
Размеры:
· без датчика
· стандартный датчик
· плоская губка
· 210 x 42 x 37 мм
· длина 175 мм (включая губку)
· 150 x 60 x 25 мм
Вес: 610 г. включая датчик, кабель и батареи

Комплект поставки:

  • детектор микроотверстий Elcometer 270;
  • стандартный датчик;
  • плоская губка;
  • 4 метровый кабель заземления с зажимом типа "крокодил";
  • 3 батареи LR1600 (AA);
  • инструкция по эксплуатации Elcometer 270.

Дополнительные принадлежности:

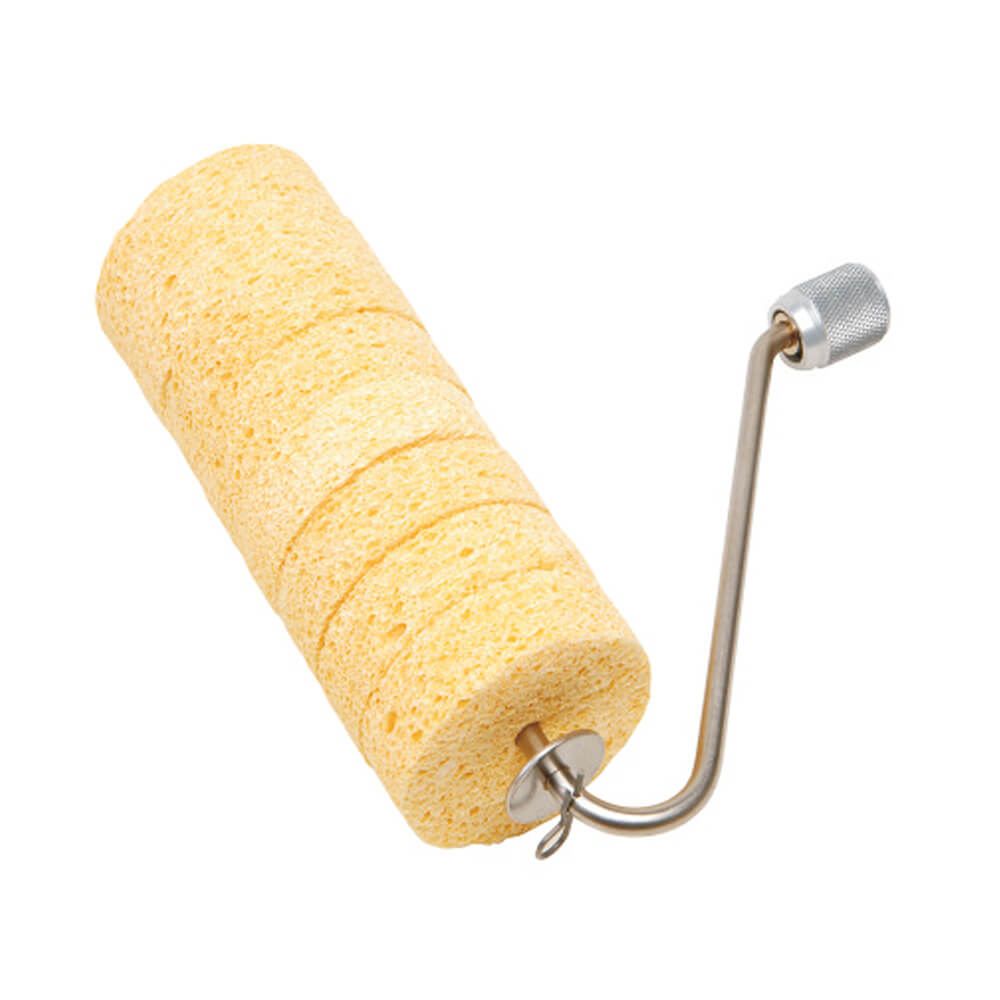

Детектор микроотверстий Elcometer 270 датчик с роликовой губкой,
набор запасных роликовых губок.

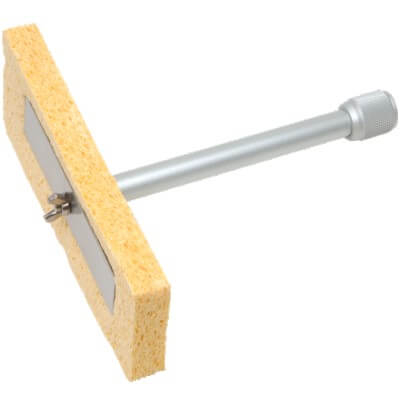

Детектор микроотверстий Elcometer 270 стандартный датчик с плоской губкой,
запасные прямоугольные губки (упаковка 3 шт.) – 150 х 60 х 25 мм.

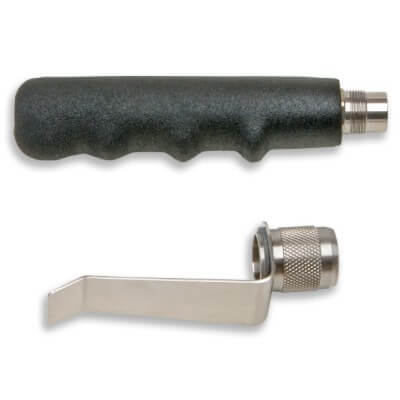

Детектор микроотверстий Elcometer 270 запасной адаптер для выносного датчика и крепление на ремень.

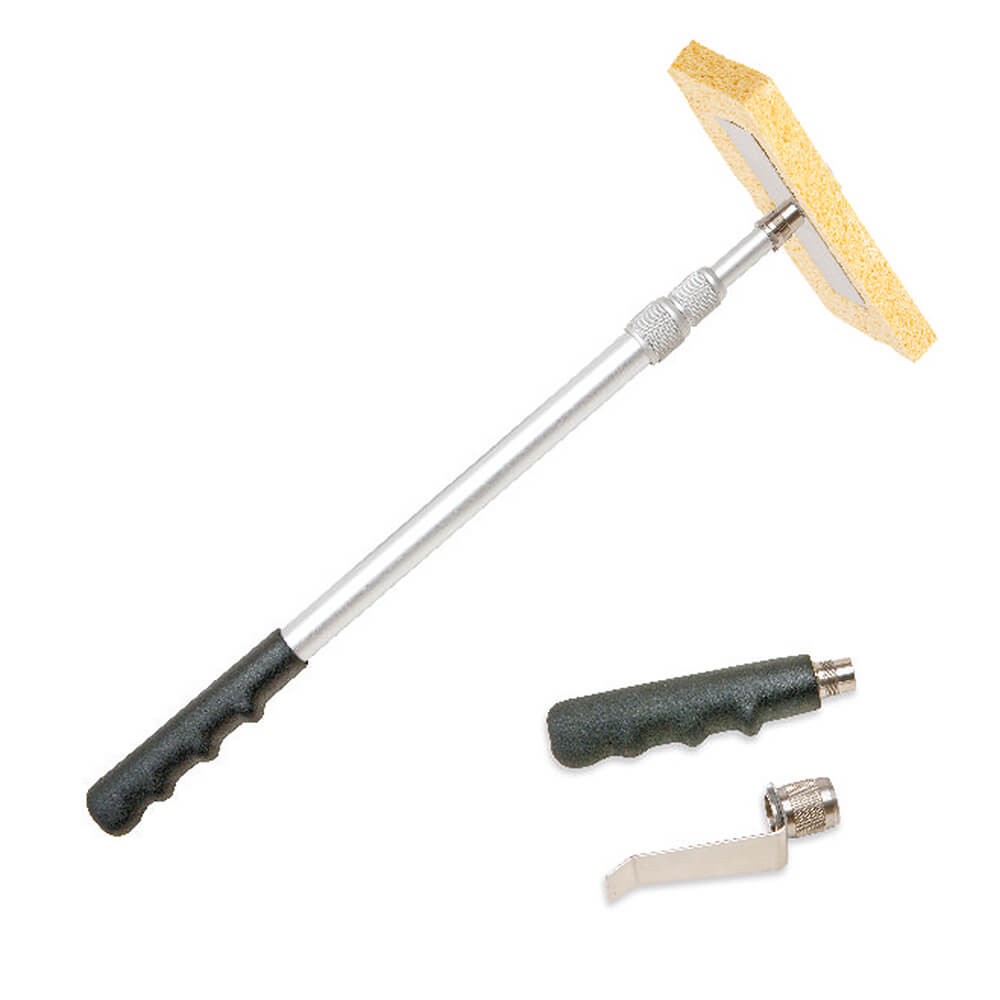

Детектор микроотверстий Elcometer 270 телескопическая рулетка с креплением на ремень (удлинение до 1 м).

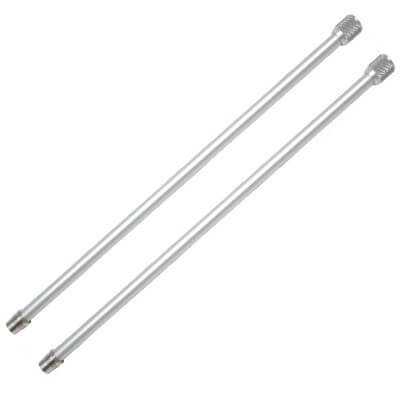

Детектор микроотверстий Elcometer 270 удлинитель 420 м

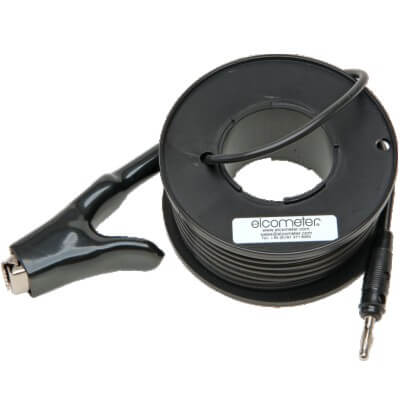

Детектор микроотверстий Elcometer 270 кабель заземления 10 м и барабан для хранения кабеля.

Видео демонстрация метода влажной губки с применением детектора Elcometer 270


Подпишитесь на наш канал YouTube


Дополнительная информация:

Купить детектор микроотверстий Elcometer 270 можно по официальной цене производителя, указанной в прайс-листе. Цена детектора Elcometer 270 указана с учетом НДС. Смотрите так же разделы: Электрический контроль, Электроискровые дефектоскопы, Толщиномеры покрытий, Измерители электропроводности, Услуги по контролю сплошности покрытий, Аттестация специалистов по электрическому методу.



Детектор микроотверстий Elcometer 270 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А также Республики Казахстан, Белоруссия и другие страны СНГ.
