Электроискровой импульсный дефектоскоп Корона 40 ПРО

Электроискровой импульсный дефектоскоп Корона 40 служит для выявления сквозных пор, трещин, проколов, царапин, недопустимых утонений и других нарушений сплошности защитных диэлектрических покрытий толщиной от 0,5 до 25 мм (лакокрасочных, эпоксидных, битумных и т.д.) на металлических и бетонных конструкциях. Дефектоскопы Корона сделаны в России и имеют положительные отзывы отечественных специалистов. Дефектоскоп Корона сочетает в себе высокую точность и простоту эксплуатации, что делает его одним из самых популярных решений для диагностики покрытий на производственных и строительных объектах. Принцип работы основан на технологии электроискрового метода, которая позволяет эффективно тестировать покрытия толщиной до 25 мм.

Сферы применения устройства:

• контроль антикоррозийных покрытий на трубопроводах;
• проверка защитных покрытий в химической и нефтегазовой промышленности;
• тестирование лакокрасочных покрытий на металлических и композитных поверхностях;
• выявление протечек в кровельной гидроизоляции.

Основные преимущества дефектоскопа Корона 40:

• высокая точность обнаружения дефектов;
• компактность и удобство использования;
• долговечность и устойчивость к эксплуатационным нагрузкам;
• доступная цена при проверенных характеристиках.

Особенности:

• высокая точность поддержания испытательного напряжения на электроде;
• мощный генератор испытательного напряжения (до 100 Вт);
• наличие системы определения ложных дефектов;
• стабильность поддержания испытательного напряжения в сложных температурных условиях до -45°С;
• малые габариты и вес;

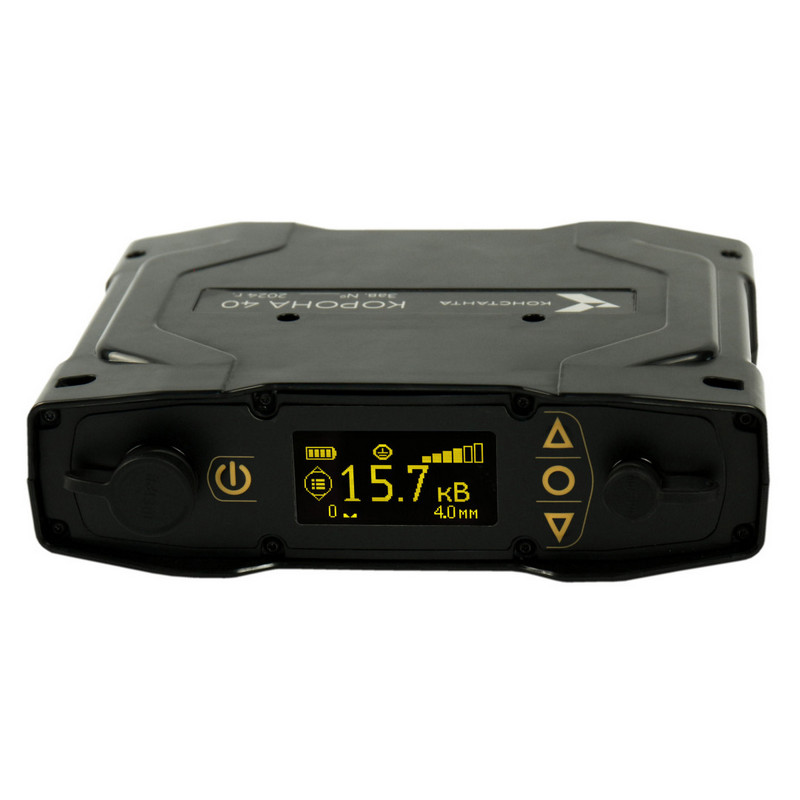

• цифровая индикация контрольного напряжения на электроде;
• возможность контроля покрытий на бетонных и железобетонных конструкциях;
• комплектация прибора с Li-Ion батареей повышенной емкости, обеспечивающей до 40 часов автономной работы;
• большой набор сменных электродов для контроля изделий различного назначения;
• калькулятор испытательного напряжения;
• режим пользовательской градуировки прибора;
• режим одноэлектродного контроля;
• счетчик дефектов

Технические характеристики, заявленные производителем электроискровых дефектоскопов «Корона», приведены в следующей таблице:

Типы электродов.

Описание электрода	Фото электрода
Внутритрубный дисковый электрод предназначен для определения мест нарушений сплошности изоляционных покрытий внутри труб. За счет применения мягкой токопроводящей резины обеспечивает повторяемость формы поверхности контролируемого изделия при высокой износостойкости. Позволяет при необходимости легко заменять резиновую часть, например, при повреждении в случае неаккуратного обращения с электродом. Трубный дисковый электрод обеспечивает высокую производительность контроля. Электрод стыкуется с высоковольтным трансформатором-держателем через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.

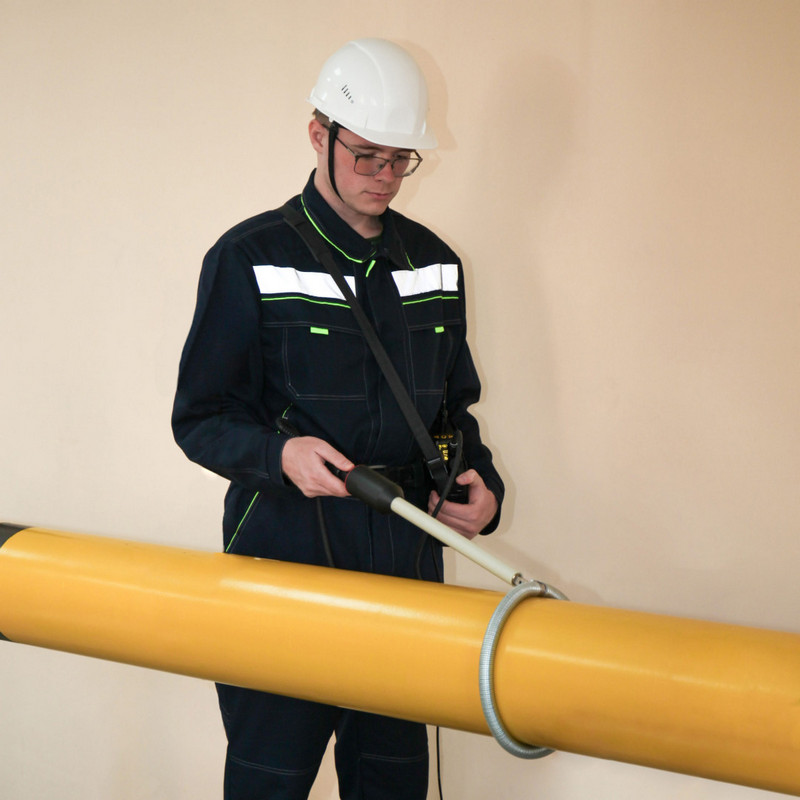

Пружинный (кольцевой) электрод предназначен для определения мест нарушений сплошности изоляционных покрытий труб диаметрами от 133 до 1500 мм. Сборная конструкция электрода позволяет набирать длину пружины для требуемого диаметра трубы. Электрод свинчивается, собирается на трубе, зацепляется удлинителем высоковольтного трансформатора-держателя и вручную оператором прокатывается по трубе на заданное расстояние.

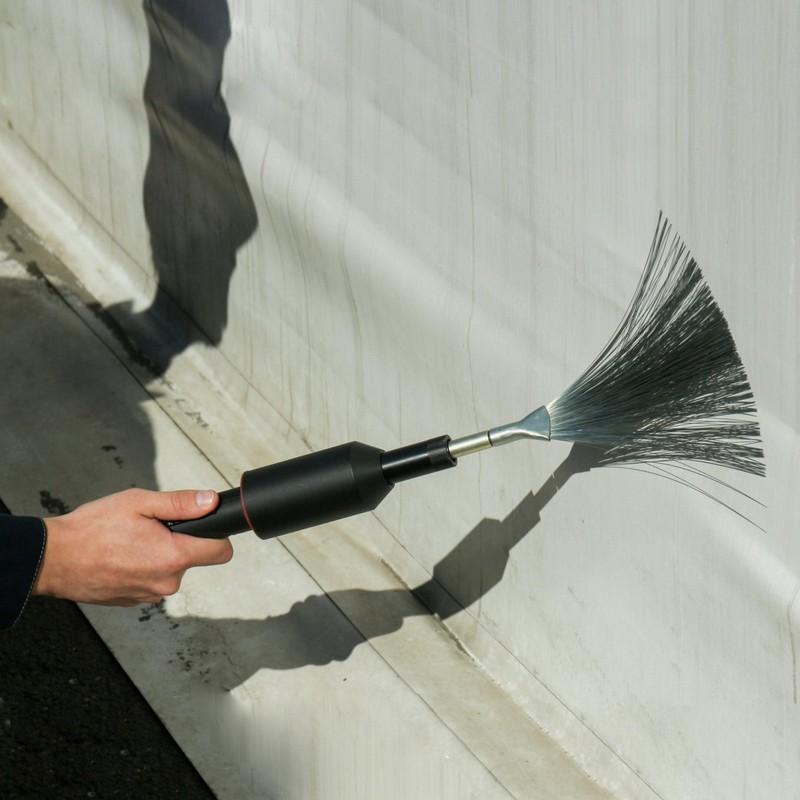

Щеточный (веерный) электрод предназначен для определения мест нарушений сплошности изоляционных покрытий в составе электроискрового дефектоскопа. Конструкция и применяемые материалы обеспечивают сохранность покрытий с малой механической прочностью. Обеспечивает высокую производительность контроля плоских и цилиндрических изделий. Электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.
Щеточный (волосяной) электрод предназначен для определения мест нарушений сплошности тонких и непрочных изоляционных покрытий. За счет использования мягкой тонкой проволоки данный электрод обеспечивает высокую производительность контроля плоских и цилиндрических изделий без опасения повреждения их покрытия. Электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.
Плоский (резиновый) электрод дефектоскопа Корона предназначен для определения мест нарушений сплошности изоляционных покрытий. За счет применения мягкой токопроводящей резины данный электрод обеспечивает повторяемость формы поверхности контролируемого изделия при высокой износостойкости. Позволяет при необходимости легко заменять резиновую часть, например, при повреждении в случае неаккуратного обращения с электродом, а также ообеспечивает высокую производительность контроля плоских и цилиндрических и сложно-профильных изделий. Электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.
Дополнительный резиновый электрод с электробезопасной рукояткой предназначен для точной локализации дефекта в месте срабатывания сигнализации при использовании пружинного кольцевого электрода. Особая форма резиновой пластины позволяет производить локализацию дефектов в двух плоскостях и в труднодоступных местах.
Кольцевой резиновый электрод дефектоскопа Корона предназначен для определения мест нарушений однородности изоляционных покрытий снаружи труб. Оптимальная конструкция и несколько типоразмеров обеспечивают легкость перемещения электрода и высокую производительность контроля. За счет применения мягкой токопроводящей резины обеспечивает повторяемость формы поверхности контролируемого изделия при высокой износостойкости. Позволяет легко заменять резиновую часть при необходимости (например, при повреждении в случае неаккуратного обращения с электродом). Электрод стыкуется с высоковольтным трансформатором-держателем через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.
Серповидный электрод предназначен для определения мест нарушений сплошности изоляционных покрытий труб диаметром от 25 до 1020 мм. Простая конструкция электрода позволяет охватывать часть поверхности трубы при перемещении электрода во время контроля. Контроль поверхности, в зависимости от длины (угла охвата) электрода, производится за два-четыре прохода, обеспечивая высокую производительность. Электрод на половину образующей окружности трубы выпускается на диаметры труб 25–530 мм, на четверть образующей окружности трубы - на диаметры труб до 1020 мм.
Т-образный электрод дефектоскопа «Корона» предназначен для определения нарушений однородности изоляционных покрытий плоских изделий. Простая конструкция позволяет охватывать до 50% образующей поверхности трубы при перемещении электрода во время контроля. Контроль поверхности, в зависимости от длины (угла охвата) электрода, производится за два-четыре прохода, обеспечивая высокую производительность.

Сменные электроды предназначены для подведения электрического напряжения к поверхности изоляционного покрытия объектов контроля. Рекомендуемые конфигурации электродов для видов контроля приведены в следующей таблице.

Меры безопасности

Опасными производственными факторами при наладке, испытаниях и эксплуатации электроискрового дефектоскопа Корона согласно ГОСТ 12.0.003-74 являются высокое импульсное напряжение, замыкание которого может произойти через тело человека. Прикосновение к элементам этих цепей категорически запрещено. При отсутствии доступа к стенке трубы контакт провода заземления должен быть надежно подсоединен к штырю - заземлителю, заглубленному в землю. (в последнем случае трубопровод должен быть заземлен). При непосредственном подсоединении провода заземления к трубопроводу последний должен быть зачищен до металлического блеска в месте контакта с магнитом либо зажимом типа «крокодил». Заземление с помощью штыря - заземлителя запрещается при сухом состоянии почвы на глубине погружения штыря. Установку штыря - заземлителя необходимо производить в тех местах, где отсутствует силовой кабель.

Эксплуатация прибора должна производиться с применением диэлектрических перчаток и бот с соблюдением «Правил техники безопасности при эксплуатации электроустановок потребителей». Запрещается производить контроль дефектов при влажной поверхности изоляции, а также в дождь и грозу. Запрещается применение прибора на взрыво- и пожароопасных объектах без соответствующей подготовки объектов к этой работе и оформления наряда - допуска. Запрещается оставлять включенный прибор без наблюдения. Необходимо выключить испытательное напряжение прибора при отметке места обнаруженного дефекта. При работе с прибором не допускается случайное прикосновение или приближение к удлинителю и электроду на расстояние менее 150 мм. Не допускается касание проводящих поверхностей, находящихся в зоне контроля и электрически не связанных с проводом заземления. При отсутствии провода заземления прибор не включается.

Видео Электроискровой дефектоскоп Корона 40

Подпишитесь на наш канал RuTube

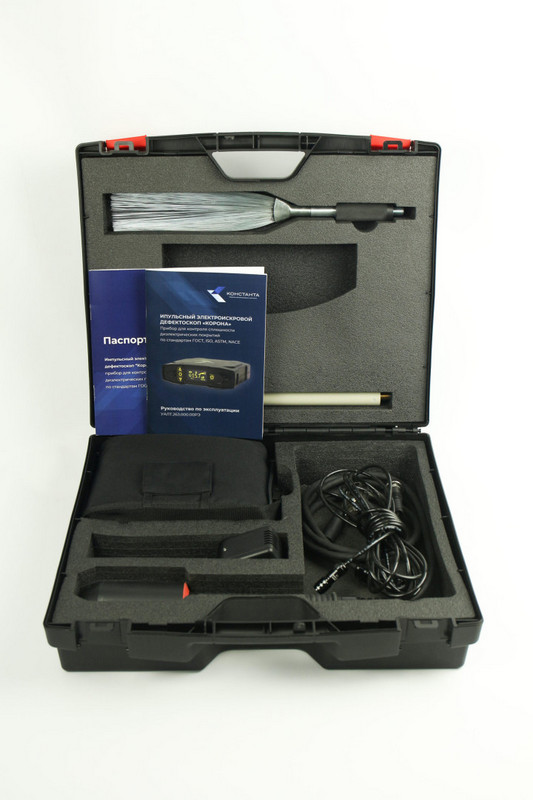

Комплектация прибора Корона 40

• блок управления;
• чехол блока управления;
• высоковольтная рукоятка;
• провод заземления с магнитом и зажимом "крокодил";
• удлинитель;
• аккумулятор;
• зарядное устройство;
• руководство по эксплуатации;
• паспорт;
• веерный электрод;
• рукоятка съемная;
• кейс.

Дополнительные материалы

• Паспорт Корона 40
• Руководство по эксплуатации
• Методика аттестации
