Толщиномер покрытий Elcometer 121

Толщиномер покрытий Elcometer 121

Толщиномер покрытий Elcometer 121/4 предназначен для измерения толщины однослойных и многослойных покрытий на металлических и неметаллических основаниях. Elcometer 121/4 поставляется в двух модификациях - Standard и Top. Обе модификации имеют встроенный 50х микроскоп с поворотной шкалой и яркую LED подсветку. Версия Top имеет более удобный карусельный держатель резаков и при заказе специального ножа может измерять адгезию покрытия методом решетчатых надрезов по ГОСТ 31149-2014. Производство Elcometer – Великобритания. Сертификат о калибровке производителя входит в стандартный комплект поставки.

Наша лаборатория оснащена толщиномером Elcometer 121. Лаборатория оказывает услуги по измерению толщины покрытий неразрушающими и разрушающими методами.

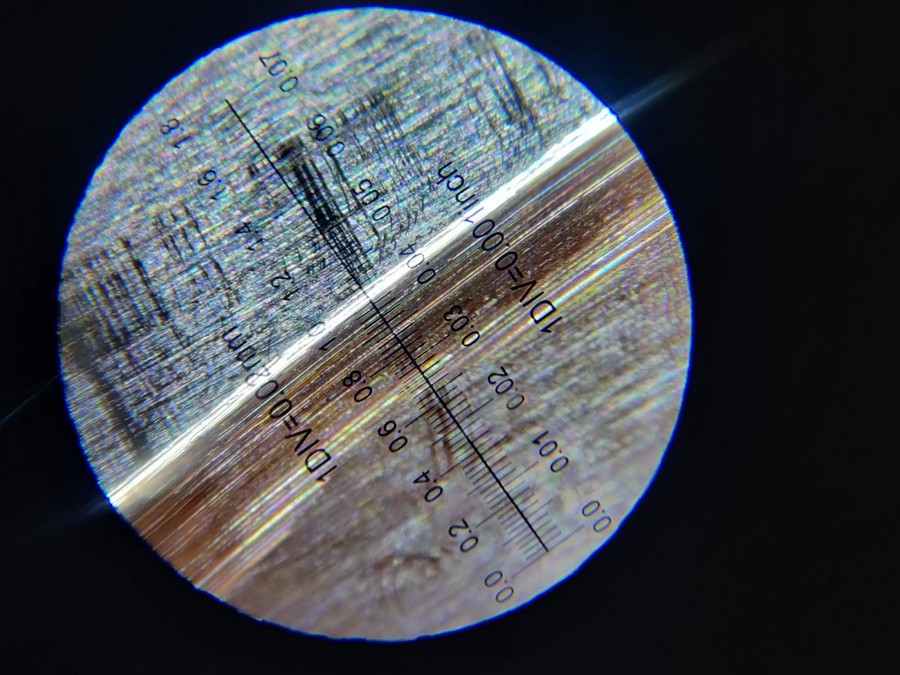

Толщиномер покрытий Elcometer 121 Толщиномер покрытий Elcometer 121 Толщиномер покрытий Elcometer 121 Серебряное покрытие на нержавейке. Разрушающий метод

Инструкция по эксплуатации Elcometer 121/4 включает следующие последовательные шаги:

  1. проведите полосу контрастным по цвету маркером на контролируемой поверхности;
  2. выберите в таблице подходящий по толщине покрытия резак;

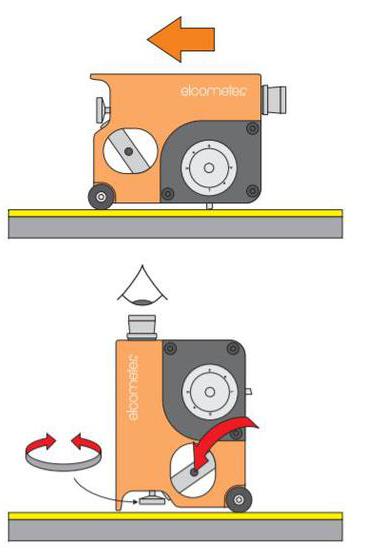

  3. установите толщиномер на контролируемую поверхность добившись плотного прилегания роликов;
  4. толкайте толщиномер с легким надавливанием перпендикулярно полосе от маркера. Обычно легкого нажатия достаточно что бы проникнуть до основания. Для толстых и очень твердых покрытий необходимо больше усилий;
  5. переверните толщиномер вертикально, чтобы линза микроскопа была над срезом. Включите подсветку;
  6. настройте фокус до четкой видимости среза;
  7. вращайте шкалу до параллельности деланий срезу;

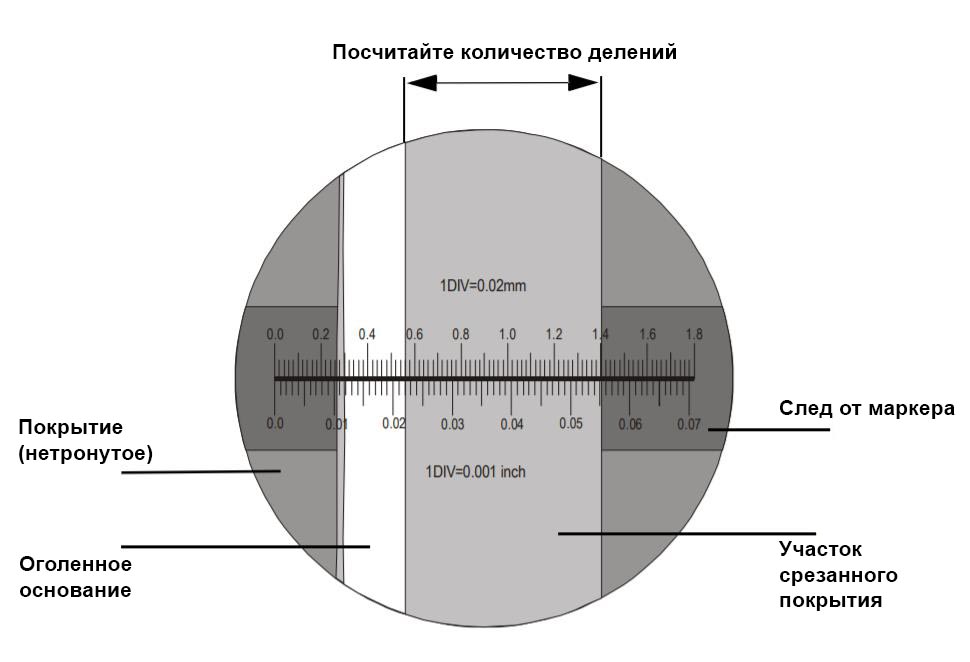

  8. измерьте ширину среза посчитав количество делений шкалы (отрезок показан сверху на фото);
  9. для перевода количества делений шкалы в микроны толщины покрытия умножьте их на коэффициент перевода из следующей таблицы
Резак № Макс. толщина покрытия, мкм Угол резки Коэффициент перевода
1 20 - 2000 45° 20
4 10 - 1000 26,6° 10
6 2 - 200 5,7° 2

Пример расчета: ширина среза на фото - 42 деления. Используя резак №4 берем по таблице коэффициент 10. Умножаем 42 х 10 = 420, это толщина покрытия в мкм. Если покрытие многослойное, каждый слой считается аналогичным образом отдельно. Подробный мануал содержится в инструкции по эксплуатации. Демонстрация работы аналогичного прибора показана в видеоролике.

Комплект поставки:

  • Толщиномер покрытий / адгезиметр Elcometer 121/4;
  • режущие узлы 1, 4 и 6;
  • микроскоп с увеличением 50х и подсветкой;
  • 4 батареи AG3 для лампы (установлены);
  • ключ-шестигранник;
  • черный маркер;
  • ремешок на запястье;
  • футляр для переноски;
  • инструкция по эксплуатации Elcometer 121/4.

Дополнительные принадлежности толщиномера покрытий Elcometer 121/4:

Запасные режущие узлы для измерения толщины покрытия
Описание Угол Диапазон измерения Цена деления шкалы
Режущий узел из карбида вольфрама № 1 45° 20 – 2000 мкм 20 мкм
Режущий узел из карбида вольфрама № 1 26.6° 10 – 1000 мкм 10 мкм
Режущий узел из карбида вольфрама № 1 5.7° 2 – 200 мкм 2 мкм
Резаки для нанесения поперечных надрезов
Описание Толщина покрытия Стандарт
Резак для поперечных надрезов, 6 зубцов x 1мм 0 – 60 мкм ISO
Резак для поперечных надрезов, 11 зубцов x 1 мм 0 – 50 мкм ASTM
Резак для поперечных надрезов, 11 зубцов x 1,5 мм 0 – 60 мкм
Резак для поперечных надрезов, 6 зубцов x 2 мм 50 – 125 мкм ASTM
Резак для поперечных надрезов, 6 зубцов x 2 мм 0 – 60 мкм ISO
Резак для поперечных надрезов, 6 зубцов x 2 мм 61 – 120 мкм ISO
Резак для поперечных надрезов, 6 зубцов x 3 мм 121 – 250 мкм ISO
Адгезивная лента для тестирования адгезии методом поперечных надрезов
Описание Стандарт
Адгезивная лента (1 рулон) ISO
Адгезивная лента (2 рулон) ISO
Адгезивная лента (1 рулон) ASTM
Адгезивная лента (2 рулон) ASTM

Дополнительная информация:

Видео с демонстрацией работы аналогичного прибора


Подпишитесь на наш канал YouTube

Купить толщиномер Elcometer 121 можно по официальной цене производителя указанной в прайс-листе. Цена толщиномера Elcometer 121 указана с учетом НДС. Смотрите так же разделы: Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий, Поверка толщиномеров покрытий, Аттестация специалистов по магнитному и вихретоковому методу контроля.



Толщиномер покрытий Elcometer 121 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
