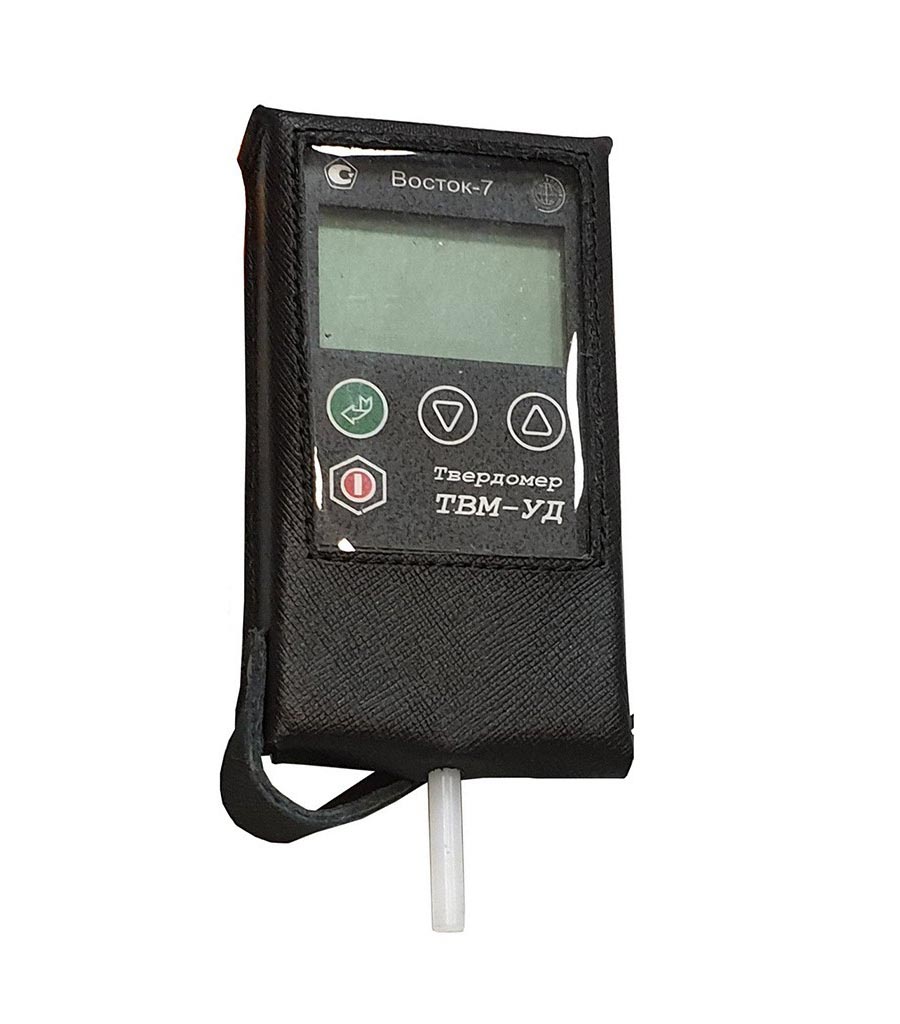

Комбинированный твердомер ТВМ-УД

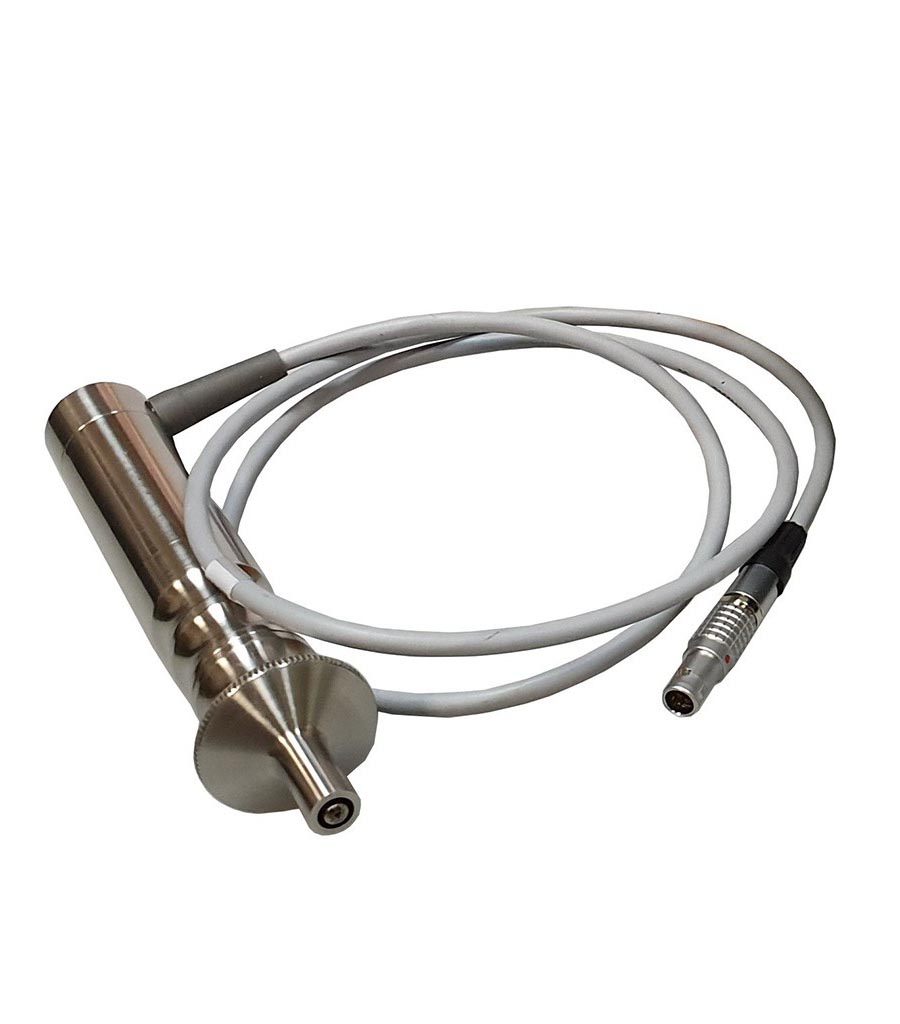

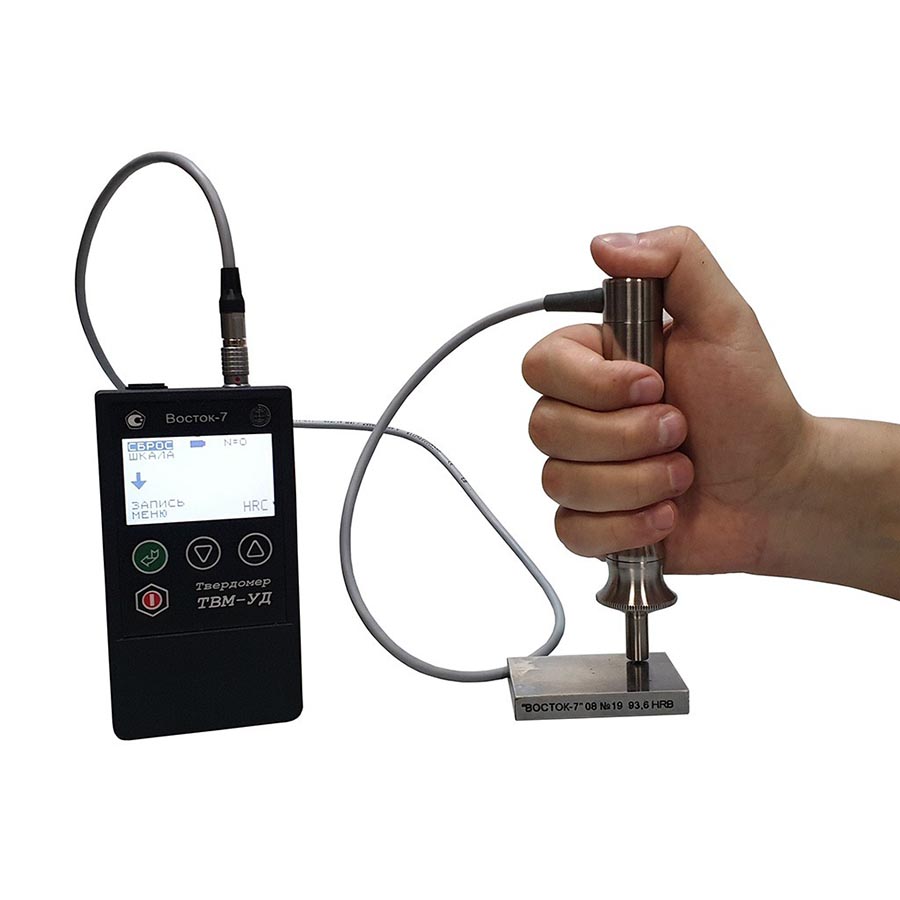

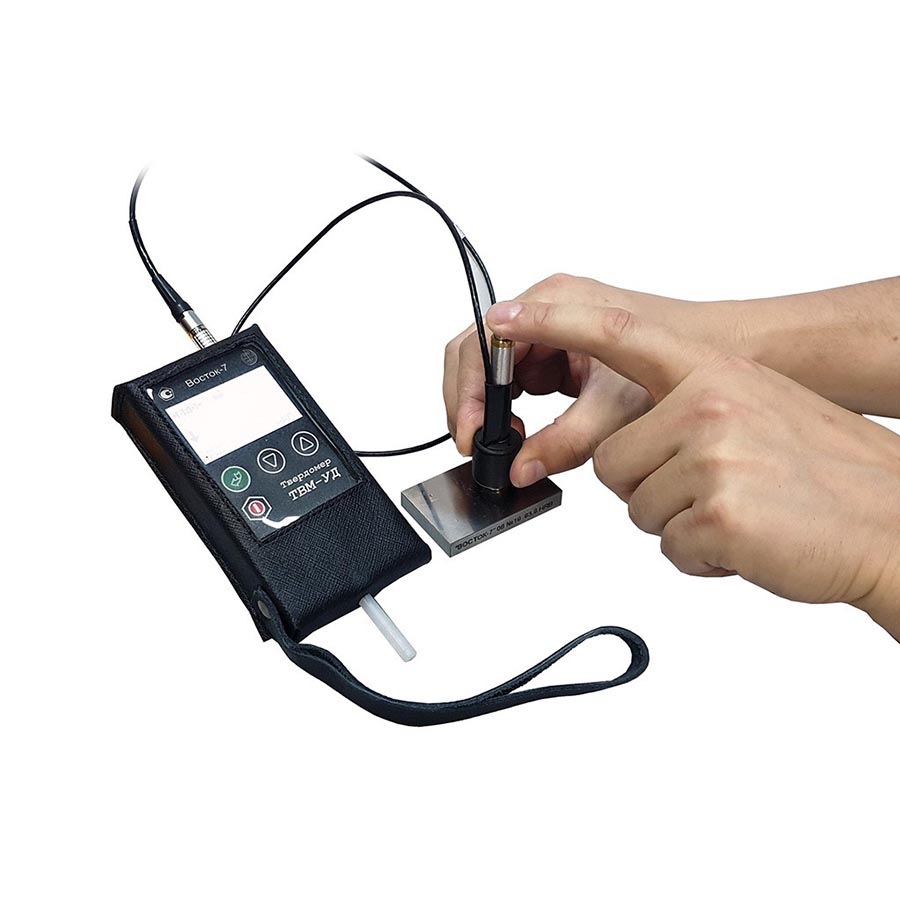

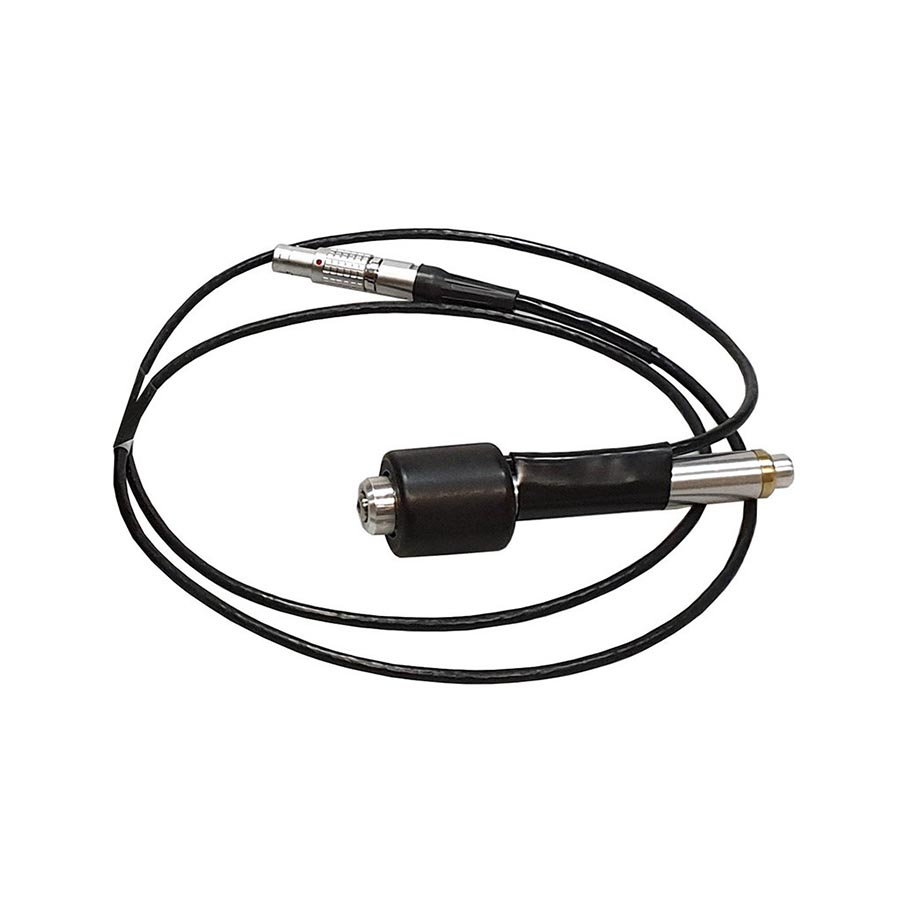

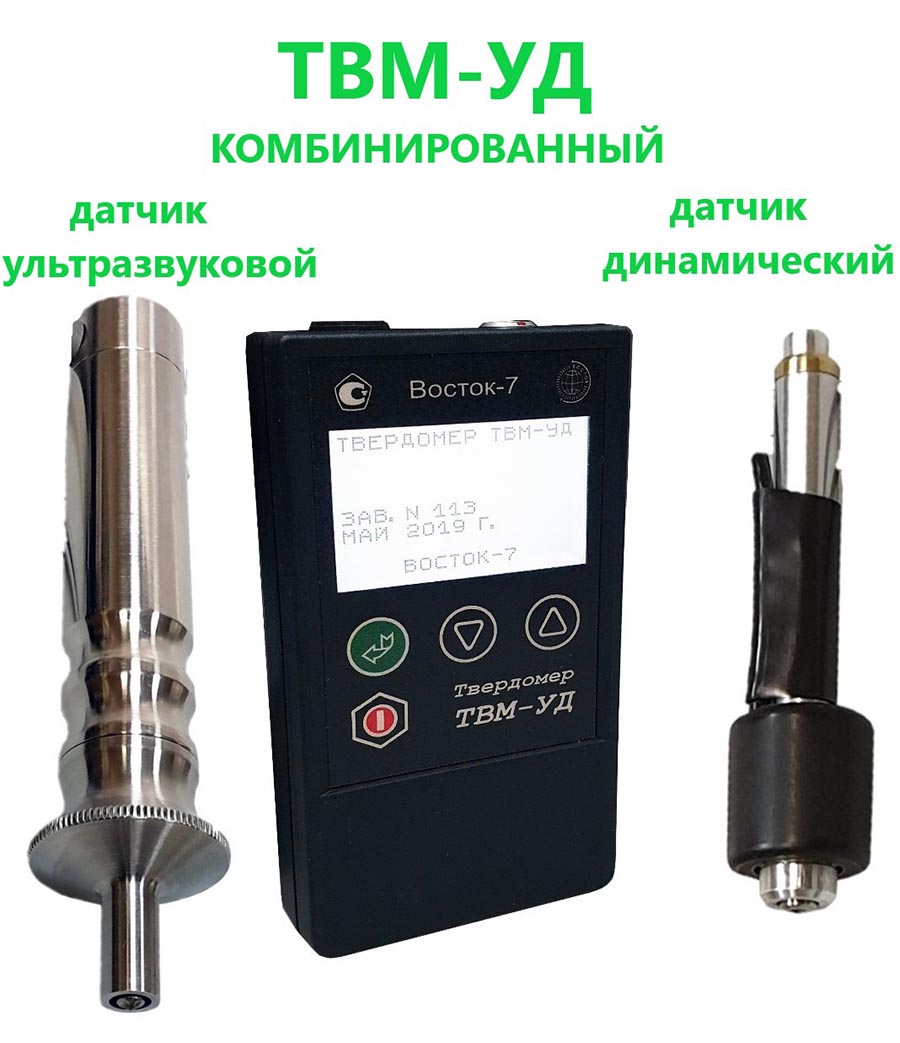

Комбинированный твердомер ТВМ-УД предназначен для измерения твёрдости изделий из металлов и сплавов. Прибор применяется для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок. Твердомер ТВМ-УД измеряет твёрдость по методу Либа (датчик динамический) или UCI методом (датчик ультразвуковой) в зависимости от типа подключенного датчика. Измеренное датчиком значение твёрдости может быть переведено в твёрдость по Бринеллю, Роквеллу и Виккерсу (HB, HR и HV соответственно) и в предел прочности (Rm в соответствии с ГОСТ 22761-77). Перевод осуществляется различным образом для различных металлов и используемых типов датчиков. Переводные таблицы введены в память прибора и перевод осуществляется автоматически.
Твердомеры портативного типа используют “косвенный” метод измерения твёрдости, в отличие от твердомеров переносного или стационарного типов, которые используют “прямой” метод измерения твёрдости. При использовании твердомеров стационарного и переносного типов для измерения по шкалам твёрдости Роквелла, Бринелля или Виккерса требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно. Твердомеры портативного типа относятся к неразрушающим методам контроля и позволяют:
- проводить измерение твёрдости поверхностного слоя металла, подвергнутого напылению, наплавлению, механической, термической и др. видам поверхностной обработки металла. Такой контроль твёрдости недоступен для твердомеров стационарного и переносного типов, которые под действием больших нагрузок «продавливают» поверхностный слой.
- проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
- проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений.
- проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов.
- проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов
Прибор сертифицирован в РФ и внесен в реестр средств измерений под №78544-20.
Отличительные особенности твердомера ТВМ-УД
- возможность замены разряженных штатных аккумуляторов на обычные батарейки тип АА в полевых условиях при длительной эксплуатации и отсутствии сети 220 В для подзарядки штатных аккумуляторов;
- возможность замены или покупки любого дополнительного датчика к прибору без необходимости отправки его электронного блока производителю для синхронизации с новым датчиком, в отличие от других российских изготовителей;
- возможность использовать штатив (для большей точности измерений, а также изделий цилиндрической формы) и специальную насадку для измерения выпуклых цилиндрических поверхностей;
- возможность использовать дополнительные 7 типов датчиков динамических для чугуна, шестерён, пазов, тонких изделий, необработанных поверхностей с высокой шероховатостью или коррозией и др. специфических условий контроля твёрдости.
Технические характеристики комбинированного твердомера ТВМ-УД:
| Параметр | Значение |
| Диапазон измерений твёрдости по шкалам: - Роквелла - Бринелля - Виккерса |
от 20 до 70 HRC от 80 до 650 НВ (HBW) от 80 до 950 HV |
| Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам: - Роквелла - Бринелля - Виккерса |
±2 HRC ±12 НВ (HBW) ±15 HV |
| Диапазон показаний временного сопротивления при растяжении (предела прочности), МПа (H/мм2), погрешность, не более (%) | от 375 до 1710 / ±5 |
| Количество дополнительных шкал твёрдости для самостоятельной калибровки пользователем (шкалы HSD, HRC2, HV2, HV и HSD2). | 5 |
