Кабелеискатель Успех КБИ-309Н

Кабелеискатель Успех КБИ-309Н

Кабелеискатель «Успех КБИ-309Н» предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей, металлических трубопроводов) электромагнитным методом при помощи встроенных датчиков, а также поиска мест повреждения коммуникаций при помощи встроенных и внешних датчиков.

Рекомендуемые области применения – электросети и строительно-монтажные организации.


Особенности приемника АП-019.1:

  • несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
  • расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
  • определение типа подземной коммуникации;
  • полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
  • встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
  • большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
  • одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
  • поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
  • подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
  • идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
  • корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
  • меню на двух языках (русский и английский).

Функциональные возможности приемника "АП-019.1" в различных режимах работы:

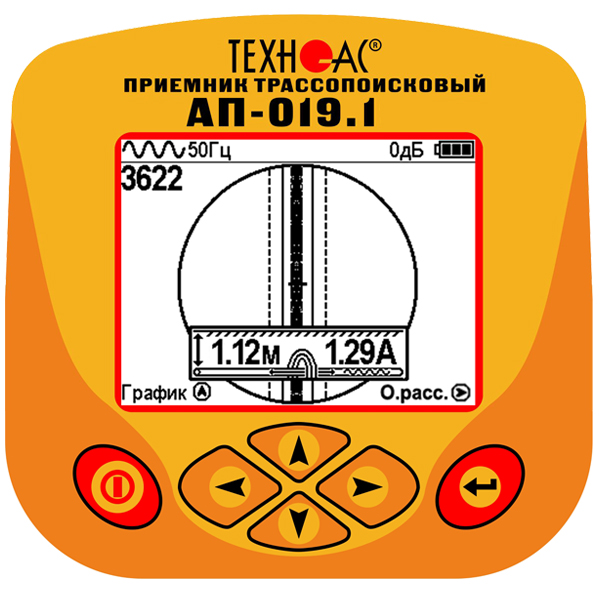

  • Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
  • Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
  • Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
  • Режим «Минимум максимум». Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.
  • Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
  • Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
  • Режим «Зонд». Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).
Трассопоисковый приемник АП-019.1Работа с трассоискателем Успех АГ

Технические характеристики кабелеискателя Успех КБИ-309Н, заявленные производителем, приведены в таблице

Характеристики Значения
Приемник "АП-019.1"
Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта 100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-105/110, НР-117, ДОДК-117, ДКИ-117
Управление чувствительностью Автоматическое - для 2D отображения «Трасса».
Полуавтоматическое или ручное (по выбору) - для «Графиков».
Автоматическое или ручное (по выбору) - для режима «2 частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0.... 9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001.... 9,99 А
Точность измерения тока принимаемого сигнала ±5%
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры 2D визуализация положения трассы относительно прибора
глубина залегания трассы
ток в коммуникации
графики уровня сигнала с датчиков
параметры настройки и управления
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда после 30 мин
Диапазон температур эксплуатации / хранения -20…+60 / -30…+60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,4 кг

Комплект поставки кабелеискатель Успех КБИ-309Н:

  • Трассопоисковый приемник "АП-019.1"
  • Батарейки
  • Сумка для приемника
  • Руководство по эксплуатации и паспорт

Дополнительное оборудование:

  • Генератор трассировочный "АГ-114.1"
  • Генератор трассировочный "АГ-105"
  • Генератор трассировочный "АГ-144.1"
  • Генератор трассировочный "АГ-120Т"
  • Датчик контроля качества изоляции "ДКИ-117"
  • Датчик определитель дефектов коммуникаций "ДОДК-117"
  • Датчик контроля качества изоляции "ДКИ-127"
  • Накладная рамка "НР-117"
  • Малогабаритный электромагнитный датчик "МЭД-127"
  • Комплект аккумуляторов и зарядное устройство для приемника "АП-019"

Дополнительные материалы:

Обзор трассопоискового приемника "АП-019.1"
